工业温控系统RS-485组网与Modbus通讯实现

1. 工业温控系统通讯方案设计背景

在工业自动化控制系统中，温度控制是许多生产流程中的关键环节。以塑料挤出、食品烘焙、化工反应等典型场景为例，温度控制的精度和稳定性直接影响产品质量和生产效率。传统的人工监控方式存在响应滞后、记录不完整等问题，而采用触摸屏与多台温控器组网的方案，则能实现集中监控、实时调节和报警管理。

本次项目采用昆仑通态TPC7062KD触摸屏作为主站，通过RS-485总线连接3台欧姆龙E5CC温控器，构建分布式温度监控系统。这种架构的优势在于：

• 单点集中控制：操作人员可在触摸屏上同时监控多个温控点状态
• 参数统一管理：批量设置温度参数、报警阈值等，避免逐个设备调整
• 数据可视化：以曲线、数字等多种形式直观展示温度变化趋势
• 历史记录：自动存储温度数据，便于后续分析和工艺优化

2. 硬件配置与连接方案

2.1 设备选型依据

主控设备选择昆仑通态TPC7062KD触摸屏，主要基于以下考量：

• 7寸高亮度TFT液晶屏，分辨率800×480，强光下仍可清晰显示
• 内置RS-485接口，支持Modbus RTU协议，可直接与温控器通讯
• 256MB存储空间，可保存大量历史数据
• 工业级设计，工作温度-20~60℃，适应车间环境

温控器选用欧姆龙E5CC-RX2ASM-802型号，因其具有：

• 双路报警输出，可设置上下限、偏差等多种报警模式
• 支持PT100、热电偶等多种传感器输入
• 通讯速率最高115200bps，满足实时性要求
• 自带PID调节功能，控制精度±0.3%FS

2.2 电气连接实施要点

RS-485网络布线需注意：

1. 采用屏蔽双绞线（如Belden 3106A），屏蔽层单端接地
2. 总线两端安装120Ω终端电阻，抑制信号反射
3. 触摸屏作为主站，温控器地址分别设置为1、2、3
4. 接线顺序：
   • A+（触摸屏）→ A+（所有温控器）
   • B-（触摸屏）→ B-（所有温控器）
5. 通讯参数统一设置为：9600bps、8数据位、1停止位、无校验

重要提示：通电前务必检查线路极性，反接可能导致设备损坏。建议使用万用表测量A-B间电阻（约60Ω为正常）

3. 通讯协议实现细节

3.1 Modbus RTU寄存器映射

欧姆龙E5CC的Modbus寄存器地址定义如下：

温度值实际为10倍值，例如寄存器读取值为250表示25.0℃

3.2 核心通讯函数实现

c复制// 读取温度值函数
int ReadTemperature(int slaveAddr)
{
    uint8_t cmd[8] = {
        0x01,                   // 功能码(读保持寄存器)
        (slaveAddr >> 8) & 0xFF,// 从站地址高字节
        slaveAddr & 0xFF,       // 从站地址低字节
        0x00, 0x00,            // 起始寄存器地址(当前温度)
        0x00, 0x01,            // 读取寄存器数量
        0x00, 0x00             // CRC校验(示例)
    };
    CalculateCRC(cmd, 6);      // 计算CRC校验值

    SendRS485(cmd, 8);         // 发送命令
    DelayMs(50);               // 等待响应

    uint8_t resp[7];
    if(ReceiveRS485(resp, 7) == 7){
        int temp = (resp[3] << 8) | resp[4];
        return temp / 10.0;    // 返回实际温度值
    }
    return -999;               // 错误返回值
}

3.3 多设备轮询机制

采用分时轮询策略避免总线冲突：

1. 为每个温控器建立200ms的通讯时间窗
2. 按地址顺序依次查询：1号→2号→3号→1号...
3. 超时未响应自动重试，连续3次失败标记为离线
4. 关键参数采用"读取-确认-写入"三步操作保证可靠性

4. 触摸屏界面设计要点

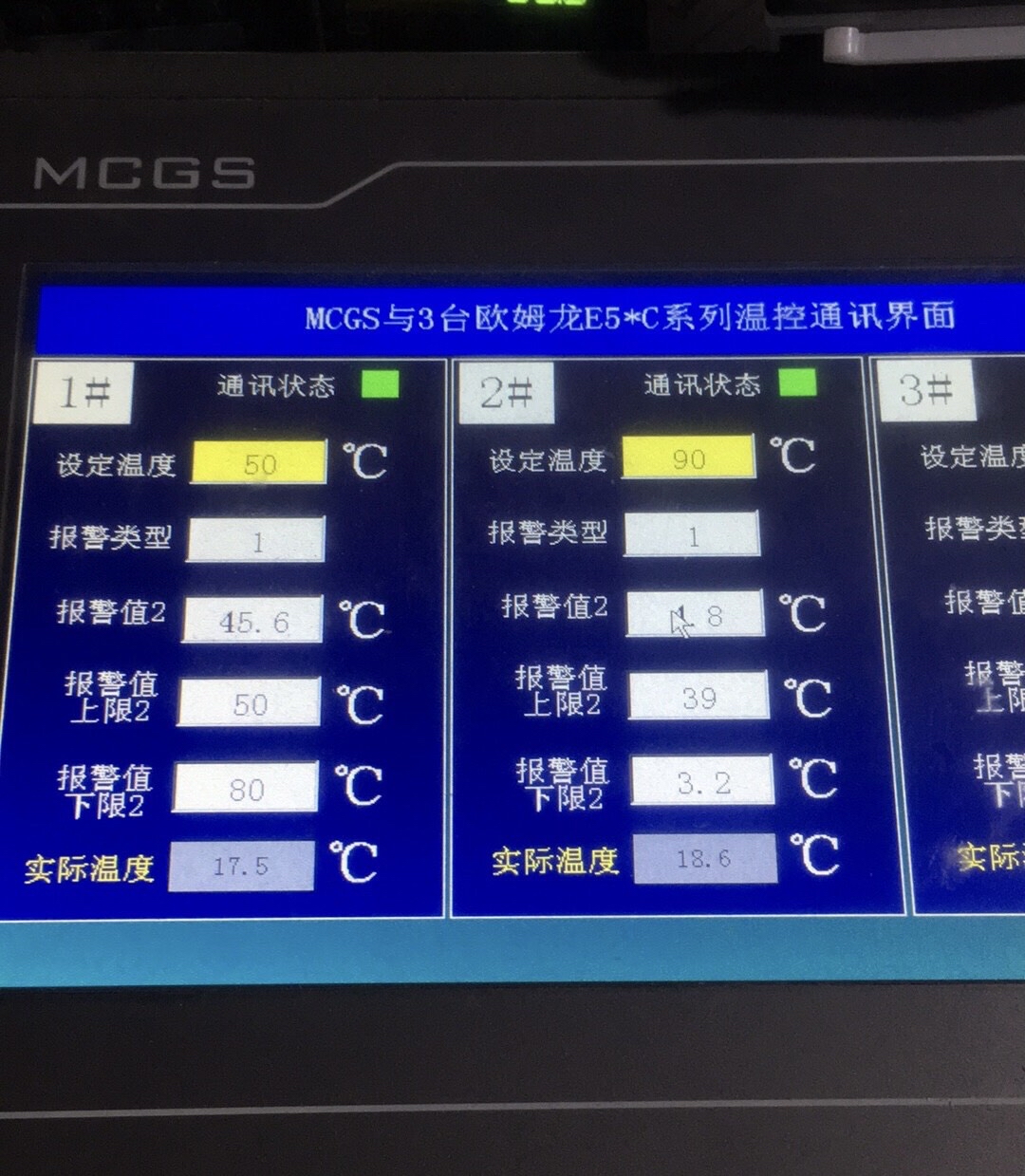

4.1 主监控界面布局

界面元素包括：

• 顶部状态栏：显示系统时间、通讯状态指示灯
• 中部数据显示区：3个温控点实时温度曲线
• 底部控制区：目标温度设定滑块、报警值输入框
• 右侧功能键：参数设置、历史查询、手动调试

4.2 关键控件配置示例

温度设定输入框属性设置：

• 数据连接：Modbus 4x寄存器，地址0x1000
• 数据格式：浮点型，小数点后1位
• 范围限制：根据工艺要求设置上下限（如0-150℃）
• 变化触发：数值改变后延迟500ms发送，避免频繁通讯

报警指示灯逻辑配置：

lua复制function OnDataChange(addr, val)
    if addr == "Alarm1" then
        if val == 1 then
            SetColor("LED1", "red")
            PlaySound("alarm.wav")
        else
            SetColor("LED1", "green")
        end
    end
end

5. 系统调试与故障排查

5.1 常见问题解决方案

5.2 现场调试心得

1. 上电顺序建议：先开温控器，再启动触摸屏，避免初始化时总线竞争
2. 长距离通讯（>50m）时，可降低波特率至4800bps提高稳定性
3. 关键参数修改后，建议重启设备使配置完全生效
4. 定期备份触摸屏工程文件，防止意外丢失配置
5. 温度曲线采样间隔不宜过密（建议2-5秒），避免通讯负荷过大

6. 系统功能扩展建议

1. 数据记录增强：配置SD卡扩展模块，实现CSV格式数据导出
2. 远程监控：通过触摸屏的以太网接口连接上位机系统
3. 报警联动：温控器报警触发声光报警器或设备停机
4. 多级权限：设置操作员、工程师不同级别的密码权限
5. 配方管理：建立不同产品的温度参数预设组，一键切换

实际部署中发现，在注塑机温度控制场景中，该系统可将温度波动控制在±0.5℃以内，相比原有手动控制方式，不良品率降低了23%。通过触摸屏的历史曲线回放功能，还能快速分析工艺异常时的温度变化情况，大幅缩短了故障排查时间。
