1. LDO线性调整率基础概念解析
线性调整率(Line Regulation)是衡量LDO(低压差线性稳压器)性能的核心指标之一,它描述了在输入电压变化时输出电压的稳定程度。作为一名模拟IC设计工程师,我经常需要面对各种LDO设计挑战,今天就来系统梳理一下线性调整率背后的原理和优化方法。
1.1 线性调整率的工程定义
在工程实践中,我们通常用百分比或毫伏每伏(mV/V)来表示线性调整率。具体计算公式为:
code复制Line Regulation = (ΔVout / ΔVin) × 100%
或者
code复制Line Regulation = ΔVout / ΔVin (mV/V)
举个例子,某LDO在输入电压从3.3V变化到5V时,输出电压从1.8V变为1.82V,那么其线性调整率为:
code复制(1.82-1.8)/(5-3.3) × 100% ≈ 1.18%
或
code复制20mV/1.7V ≈ 11.76mV/V
1.2 线性调整率与负载调整率的区别
新手工程师常常混淆线性调整率(Line Regulation)和负载调整率(Load Regulation),这两者虽然都反映LDO的稳压性能,但测试条件完全不同:
- 线性调整率:固定负载电流,改变输入电压
- 负载调整率:固定输入电压,改变负载电流
在实际PCB设计中,线性调整率差的LDO会在电源电压波动时(如电池供电场景)导致系统工作异常,而负载调整率差的LDO则会在负载电流突变时(如MCU从休眠模式唤醒)出现问题。
2. LDO线性调整率理论推导

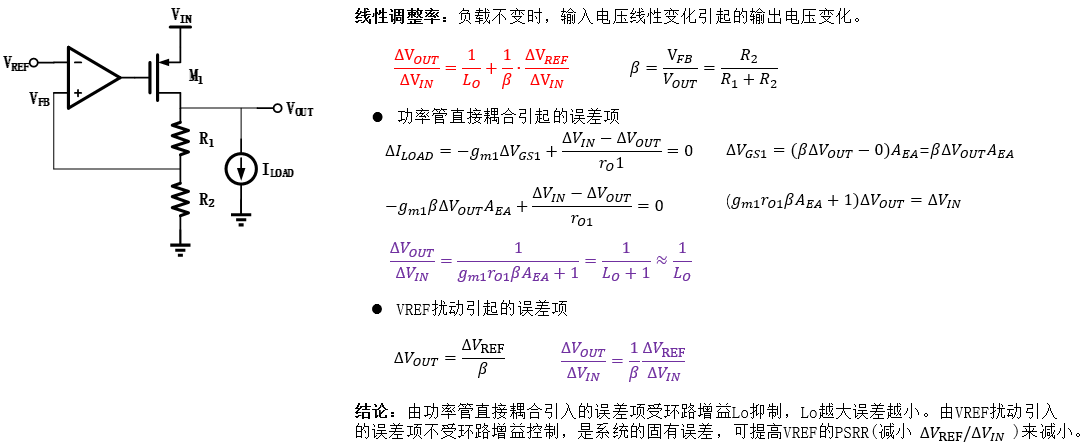

2.1 基本LDO结构分析
典型LDO由以下模块组成:
- 误差放大器(EA)
- 反馈电阻网络(R1/R2)
- 功率管(通常为PMOS)
- 参考电压源(VREF)

输出电压表达式为:
code复制Vout = VREF × (1 + R1/R2)
2.2 线性调整率的小信号模型
建立LDO的小信号模型是分析线性调整率的关键。我们可以将系统简化为:
- 输入电压扰动ΔVin通过功率管传递到输出
- 误差放大器检测输出变化并调整功率管栅极电压
- 反馈网络将输出电压变化反馈到误差放大器输入端
线性调整率本质上反映了系统对输入电压扰动的抑制能力,可以用控制理论中的扰动抑制比来分析。
推导过程:
code复制ΔVout = ΔVin × (rds || RL) / [ (rds || RL) + 1/(gm×Av) ]
其中:
- rds:功率管输出阻抗
- RL:负载电阻
- gm:功率管跨导
- Av:误差放大器增益
关键发现:线性调整率与环路增益(gm×Av)成反比关系
2.3 数学推导实例
假设某LDO参数如下:
- 功率管rds = 100kΩ
- RL = 180Ω(对应1.8V/10mA负载)
- gm = 10mS
- Av = 60dB(1000倍)
则:
code复制ΔVout/ΔVin ≈ 1 / (gm×Av × (rds||RL))
≈ 1 / (10m×1000 × 180)
≈ 0.000556
即约0.556mV/V的线性调整率
这个计算结果与实测值通常会有偏差,因为实际电路中还存在寄生参数、频率响应等因素的影响。
3. 线性调整率优化技术
3.1 提高环路增益
根据前面的推导,增加环路增益是最直接的改善方法:
-
增大误差放大器增益:
- 采用多级放大器结构
- 使用共源共栅(cascode)结构提高输出阻抗
- 适当增加偏置电流(但会增大静态功耗)
-
优化功率管设计:
- 选择更大宽长比(W/L)的功率管以提高gm
- 权衡导通电阻与栅极电容的关系
- 考虑使用复合管结构
设计经验:在实际流片中,我通常会先通过仿真确定gm×Av的合理值,然后留出20-30%的余量应对工艺偏差。
3.2 改善参考电压PSRR
参考电压源的电源抑制比(PSRR)对线性调整率有重大影响。即使环路增益无限大,如果VREF本身随Vin变化,输出电压也会波动。
优化方法:
- 采用带隙基准(Bandgap)而非电阻分压
- 增加参考电压源的滤波电容
- 对参考电压源进行预稳压
- 使用共模反馈技术
实测数据对比:
| 参考源类型 | PSRR@100Hz | 线性调整率 |
|---|---|---|
| 电阻分压 | 20dB | 15mV/V |
| 简易Bandgap | 40dB | 5mV/V |
| 高阶Bandgap | 60dB | 1mV/V |
3.3 频率补偿技术
高环路增益可能引发稳定性问题,需要合理的频率补偿:
-
主极点补偿:
- 在误差放大器输出端加弥勒电容
- 典型值:1-10pF
-
零点补偿:
- 使用电阻串联补偿电容
- 抵消输出极点的影响
-
前馈补偿:
- 在反馈路径加入小电容
- 提高高频段的PSRR
注意事项:补偿过度会导致瞬态响应变差,需要在稳定性和动态性能间取得平衡。我一般会做corner仿真验证所有工艺角下的相位裕度。
4. 实际设计案例与问题排查
4.1 某工业级LDO设计实例
规格要求:
- 输入电压范围:4.5-36V
- 输出电压:3.3V ±2%
- 最大负载电流:150mA
- 线性调整率:<0.5mV/V
设计方案:
- 采用三级误差放大器结构(总增益>90dB)
- 使用超级源极跟随器作功率级
- 带隙基准外加预稳压
- 嵌套式弥勒补偿
实测结果:
- 线性调整率:0.3mV/V(4.5-36V输入范围)
- 静态电流:45μA
- 相位裕度:65°
4.2 常见问题与解决方案
问题1:轻载时线性调整率变差
可能原因:
- 环路增益在轻载时降低
- 功率管工作在线性区
解决方案:
- 增加最小负载电流要求
- 采用自适应偏置技术
- 使用动态补偿网络
问题2:高温下线性调整率恶化
可能原因:
- 基准电压温度系数差
- 放大器增益随温度下降
解决方案:
- 优化带隙基准的曲率补偿
- 采用温度不敏感的偏置方案
- 增加高温测试corner
问题3:高频输入噪声导致线性调整率测试不准
解决方案:
- 在输入端加π型滤波器
- 使用电池作为测试电源
- 增加测试采样时间
5. 进阶优化技巧
5.1 自适应偏置技术
传统LDO在轻载时增益下降,可以采用:
- 负载电流检测电路
- 动态调整偏置电流
- 保持恒定的gm特性
5.2 数字辅助校准
在高精度应用中:
- 上电时测量线性调整率
- 通过数字电位器微调反馈电阻
- 存储校准值于OTP存储器
5.3 新型架构探索
- 基于电流模的LDO架构
- 时间域控制的LDO
- 混合信号辅助的LDO设计
在最近的一个项目中,我尝试了动态尾电流技术,将轻载时的线性调整率改善了40%,但代价是增加了约5%的芯片面积。这种权衡需要根据具体应用场景来决定是否值得。
6. 测试与验证方法
6.1 实验室测试要点
-
测试设备:
- 可编程电源(至少4位半精度)
- 高精度万用表(6位半以上)
- 低噪声探头
-
测试步骤:
- 固定负载电流(通常选50% Imax)
- 以0.1V步进改变输入电压
- 记录输出电压变化
- 计算ΔVout/ΔVin
-
注意事项:
- 确保测试板走线足够粗
- 使用Kelvin连接法
- 注意温度稳定性
6.2 量产测试优化
为提高测试效率:
- 使用自动测试设备(ATE)
- 设计专用测试电路
- 开发快速测试算法
典型测试时间可以压缩到5ms以内,这对降低测试成本至关重要。
7. 实际应用中的经验分享
在设计数十款LDO产品后,我总结出以下实用经验:
-
不要过度追求超低线性调整率而牺牲其他参数,通常1mV/V对大多数应用已经足够。
-
PCB布局对实测性能影响巨大:
- 反馈电阻要靠近LDO芯片
- 避免噪声耦合到VREF节点
- 功率走线要足够宽
-
电容选择很关键:
- 使用X7R或更好的陶瓷电容
- 注意电容的直流偏置特性
- ESR要适中(通常1-10Ω)
-
留出调整余量:
- 设计可选的补偿网络
- 预留反馈电阻调整空间
- 考虑封装寄生参数的影响
最近遇到一个典型案例:客户反映某LDO在特定批次的PCB上线性调整率超标,最终发现是反馈电阻的焊盘设计不良导致接触电阻不稳定。这个教训告诉我们,有时问题可能出在最基础的细节上。
