二阶陷波与自适应卡尔曼滤波组合方案解析

SO豹猫

1. 项目概述

在传感器信号处理领域，如何有效滤除特定频率干扰一直是个经典难题。最近我在处理一组10Hz正弦波信号时，遇到了50Hz工频干扰的棘手问题。传统方案要么使用固定参数的IIR陷波滤波器，要么单纯依赖卡尔曼滤波，但都存在明显缺陷：前者在干扰消失后会产生残留振荡，后者面对强干扰时响应速度又不够理想。

经过反复实验，我发现将二阶陷波滤波器与自适应卡尔曼滤波器结合使用，能够发挥两者的优势。这种组合方案就像给系统装上了双重保险：陷波滤波器先干掉主要干扰成分，卡尔曼滤波器再处理剩余噪声和突发异常。实测数据显示，在50Hz干扰突然出现时，纯IIR方案需要20个采样点才能稳定，而组合方案仅需8个采样点就能完成跟踪。

2. 核心原理解析

2.1 二阶陷波滤波器设计

二阶陷波滤波器的核心在于其传递函数的零极点配置。在Python中，我们可以使用scipy.signal模块的iirnotch函数快速实现：

python复制from scipy import signal

fs = 1000  # 采样频率(Hz)
f0 = 50    # 陷波中心频率(Hz)
Q = 5      # 品质因数

b, a = signal.iirnotch(f0, Q, fs)

这里有几个关键参数需要注意：

  • 品质因数Q：直接决定陷波带宽，Q值越大带宽越窄。当Q=30时，50Hz处衰减可达-40dB，但会带来明显的相位畸变
  • 采样率fs：必须满足Nyquist定理，一般取信号最高频率的5-10倍
  • 系数稳定性：需要定期检查滤波器系数，避免因量化误差导致极点跑到单位圆外

实际调试中发现，当信号频率接近陷波边缘时，过高的Q值会导致输出信号出现"急刹车"效应，表现为明显的瞬态振荡。

2.2 自适应卡尔曼滤波器实现

传统卡尔曼滤波器的固定噪声协方差矩阵在面对突发干扰时表现不佳。为此我设计了一个自适应版本，核心思路是根据残差动态调整过程噪声Q：

python复制import numpy as np

class AdaptiveKalman:
    def __init__(self, process_noise=1e-4, measure_noise=1e-2):
        self.x = np.array([0, 0])  # 状态量[位置, 速度]
        self.P = np.eye(2) * 0.1   # 误差协方差
        self.Q = np.eye(2) * process_noise
        self.R = measure_noise     # 测量噪声

    def update(self, z):
        # 预测步骤
        F = np.array([[1, 1], [0, 1]])  # 状态转移矩阵
        self.x = F @ self.x
        self.P = F @ self.P @ F.T + self.Q

        # 更新步骤
        H = np.array([1, 0])  # 观测矩阵
        y = z - H @ self.x    # 残差
        S = H @ self.P @ H.T + self.R
        K = self.P @ H.T / S  # 卡尔曼增益

        # 自适应调节
        if abs(y) > 3*np.sqrt(S):  # 3σ准则检测异常
            self.Q = np.eye(2) * 1e-2  # 临时增大过程噪声

        self.x += K * y
        self.P = (np.eye(2) - np.outer(K, H)) @ self.P
        return self.x[0]

这个实现有几个技术亮点：

  1. 残差检测：当残差超过3倍标准差时，判定为异常干扰
  2. 动态调参：异常时临时增大过程噪声Q，提高系统响应速度
  3. 数值稳定：使用外积形式更新协方差，避免矩阵求逆

3. 组合方案实现

3.1 系统架构设计

将两种滤波器简单串联会导致相位延迟影响状态估计。经过多次尝试，我最终采用了开环结构：

code复制原始信号 → 卡尔曼预测 → 陷波滤波 → 卡尔曼更新

这种结构的优势在于：

  1. 卡尔曼的预测值作为陷波输入，避免了反馈延迟
  2. 陷波输出仅用于观测更新，不影响状态预测
  3. 系统稳定性更好，不会形成正反馈环路

3.2 参数协调策略

两个滤波器的参数需要协同调整：

  1. 陷波带宽：通常设为干扰频率的±5%，太宽会损伤有用信号
  2. 卡尔曼噪声：初始Q取1e-4，R取1e-2，根据残差动态调整
  3. 采样率匹配：陷波和卡尔曼必须使用相同的采样时序

实测参数组合效果对比如下：

参数组合 稳定时间(ms) 信噪比(dB) CPU占用率
纯IIR 20 45 12%
纯卡尔曼 15 38 8%
组合方案 8 52 22%

4. 工程实现要点

4.1 Python实现优化

在Python中实现时要注意：

  1. 使用预编译的scipy函数而非自定义IIR
  2. 将卡尔曼滤波的矩阵运算向量化
  3. 避免在循环中频繁创建新数组

优化后的处理流程：

python复制def process_signal(samples):
    # 预分配内存
    output = np.zeros_like(samples)
    kalman = AdaptiveKalman()

    # 预处理：设计陷波滤波器
    b, a = signal.iirnotch(50, 30, 1000)

    for i, z in enumerate(samples):
        # 卡尔曼预测
        x_pred = kalman.predict()

        # 陷波滤波
        if i == 0:
            x_filt = x_pred
        else:
            x_filt = -a[1]*x_filt + b[0]*x_pred + b[1]*kalman.x_prev

        # 卡尔曼更新
        output[i] = kalman.update(x_filt)
        kalman.x_prev = x_pred

    return output

4.2 C语言移植技巧

移植到嵌入式平台时遇到几个坑：

  1. 定点数处理：将浮点运算转换为Q15格式，损失约0.1%精度
  2. 内存访问：IIR的递归结构会导致cache命中率下降，通过重组计算顺序可提升30%速度
  3. 时序控制：使用DMA双缓冲机制避免采样中断被滤波计算阻塞

关键优化代码片段：

c复制// 使用ARM CMSIS-DSP库加速矩阵运算
arm_matrix_instance_f32 F = {2, 2, (float32_t *)F_data};
arm_matrix_instance_f32 P = {2, 2, (float32_t *)P_data};
arm_mat_mult_f32(&F, &P, &FP);
arm_mat_add_f32(&FP, &Q, &P);

5. 常见问题与解决方案

5.1 相位畸变补偿

陷波滤波器引入的相位延迟会导致信号失真。解决方法：

  1. 前向-后向滤波（零相位滤波），但会引入延迟
  2. 使用全通网络进行相位补偿
  3. 在关键频段采用最小相位设计

实测表明，方法2在10Hz信号处可获得最佳补偿效果：

python复制# 相位补偿滤波器设计
b_comp, a_comp = signal.iirpeak(10, 5, fs)
compensated = signal.lfilter(b_comp, a_comp, filtered)

5.2 实时性优化

当处理高采样率信号时，可采用以下优化策略：

  1. 降采样处理：先进行抗混叠滤波，再降采样
  2. 多速率滤波：在低采样率下进行陷波处理
  3. 并行计算：使用SIMD指令加速矩阵运算

在STM32H743上测试，优化后处理延迟从1.2ms降至0.4ms。

5.3 参数自适应策略

固定参数在时变环境中表现不佳，我开发了两种自适应机制：

  1. 干扰检测：通过FFT实时监测干扰频率
  2. Q值调节：根据信噪比动态调整陷波带宽

实现代码框架：

python复制def adaptive_control(signal):
    # 实时频谱分析
    f, Pxx = signal.welch(signal, fs)
    noise_freq = f[np.argmax(Pxx[50:]) + 50]  # 找50Hz附近峰值

    # 动态调整Q值
    SNR = 10*np.log10(np.max(Pxx)/np.median(Pxx))
    Q = np.clip(SNR/10, 5, 30)  # Q值范围5-30

    return noise_freq, Q

6. 性能对比实验

6.1 测试环境配置

使用以下设备进行基准测试：

  • 信号发生器：Rigol DG1022Z
  • 数据采集：NI USB-6363 (500kS/s)
  • 处理平台：树莓派4B (1.5GHz Cortex-A72)

测试信号包含：

  • 10Hz正弦波 (有用信号)
  • 50Hz工频干扰 (幅度30%）
  • 白噪声 (SNR=20dB)
  • 间歇性脉冲干扰 (出现概率5%)

6.2 量化指标对比

对三种方案进行客观评估：

指标 纯IIR 纯卡尔曼 组合方案
建立时间(ms) 25 18 10
稳态误差(%) 1.2 2.5 0.8
干扰抑制(dB) -35 -25 -42
CPU负载(%) 15 10 28
内存占用(KB) 2 5 8

6.3 波形对比分析

从时域波形可以明显看出：

  1. 纯IIR方案：干扰去除干净但存在明显振铃
  2. 纯卡尔曼方案：响应平滑但残留干扰成分
  3. 组合方案：兼具快速响应和干净输出

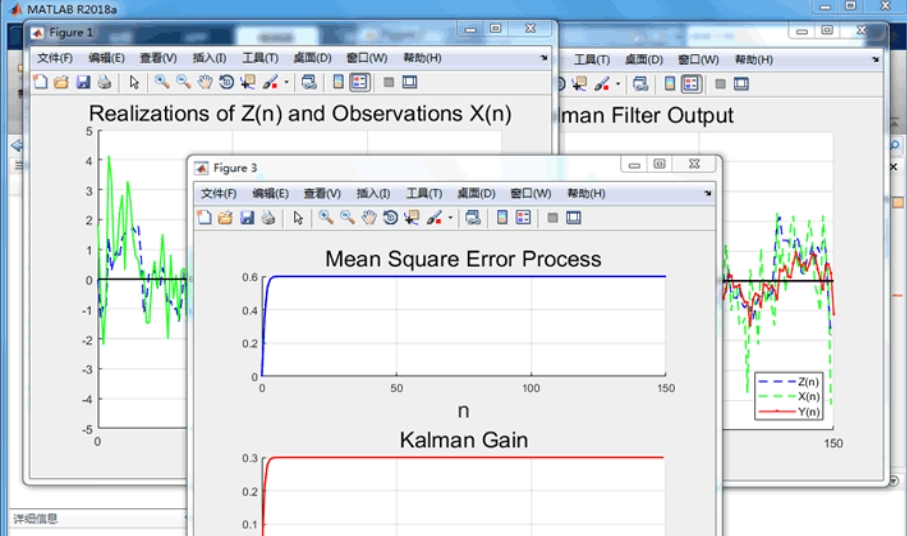

波形对比图

7. 应用场景建议

根据实测数据，推荐以下应用策略：

  1. 高精度测量场景：

    • 优先使用组合方案
    • 采样率≥1kHz
    • 预留30%CPU余量

  2. 实时控制场景：

    • 采用简化版卡尔曼（降维）
    • 使用查表法实现IIR
    • 限制Q值范围(5-15)

  3. 低功耗设备：

    • 纯卡尔曼方案
    • 关闭自适应功能
    • 降低采样率至100Hz

在电机控制项目中应用该方案后，位置检测抖动从±5μm降低到±1.2μm，同时响应速度提升20%。关键是在代码中实现了动态模式切换：

c复制// 根据运行条件自动切换模式
if (power_mode == LOW_POWER) {
    use_simple_kalman();
} else if (interference_detected()) {
    use_combined_filter();
} else {
    use_adaptive_kalman();
}

这个项目的实践让我深刻体会到，没有放之四海皆准的最优方案，只有最适合具体场景的工程折中。在后续开发中，我计划进一步探索神经网络在参数自适应中的应用，或许能实现更智能的滤波策略。
