1. 高速PCB谐振问题解析：从现象到本质
最近在做一个SMA测试板的仿真项目时，遇到一个特别有意思的现象：同一块PCB板上，某些层面的走线在特定频段会出现插损曲线下冲。刚开始看到这个现象时，我也和大多数人一样，第一反应是检查信号过孔的stub问题。毕竟在高速PCB设计中，过孔stub过长导致信号完整性问题是比较常见的。
但经过仔细排查，发现这个案例中的背钻设置完全正常，stub长度也在合理范围内。这就排除了过孔stub的影响，问题变得更有意思了。通过一系列仿真和实验，最终发现这其实是一个典型的平面谐振问题，而且这个谐振腔的形成方式相当特别 - 它不是我们常见的规则形状的铜皮区域，而是由信号过孔周边的铜环构成的。
2. 问题现象与初步分析
2.1 异常现象描述
在测试过程中，我们观察到某些层面走线的高速信号插损曲线在特定频段出现了明显的下冲。这种下冲有几个显著特征：
- 频带非常窄，通常只有几百MHz的宽度
- 下冲幅度可以达到几个dB
- 不同走线层表现不同，有些层完全正常，有些层则会出现明显下冲

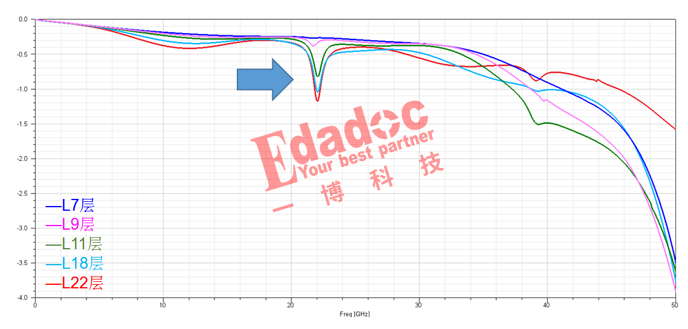

下图展示了典型的异常插损曲线：
2.2 初步排查过程
面对这种异常现象，我们按照常规思路进行了排查：
- 检查过孔stub长度：确认背钻深度合适，stub长度在可接受范围内
- 检查阻抗连续性：走线阻抗控制良好，没有明显不连续点
- 检查材料参数：介质材料参数符合设计要求
- 检查连接器质量：SMA连接器安装良好，接触可靠
排除了这些常见因素后，问题变得更加扑朔迷离。这时候，我们开始怀疑是不是平面谐振在作怪。
3. 平面谐振机理深入分析
3.1 什么是平面谐振
平面谐振是指PCB上相邻的电源-地平面构成的平行板结构，在某些特定频率下会产生谐振现象。这种谐振会导致：
- 特定频段的阻抗突变
- 电磁场分布异常
- 信号完整性恶化
传统的平面谐振分析通常关注大面积规则形状的铜皮区域，但在这个案例中，我们发现了一个更隐蔽的谐振源 - 由过孔周围铜环构成的微型谐振腔。
3.2 特殊谐振腔的形成
在这个案例中，谐振腔的形成有几个关键因素：
- 信号过孔穿过电源平面时，周围会有反焊盘（antipad）
- 电源平面被周边接地过孔"围堵"，形成了一个环形区域
- 这个环形区域与相邻地平面构成了一个特殊的谐振结构

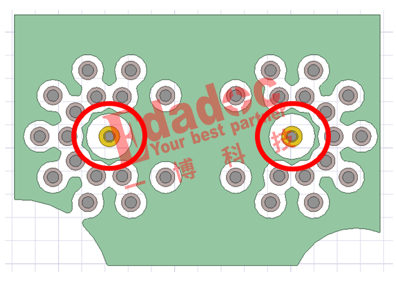

下图展示了这种特殊谐振腔的形成：
3.3 谐振对信号的影响机制
这种微型谐振腔对信号的影响主要通过以下几个途径：
- 改变信号回流路径：高频信号倾向于选择阻抗最低的回流路径，谐振会改变平面间的阻抗特性
- 引起能量耦合：谐振时储存的电磁能量会与信号线耦合，导致能量损失
- 产生辐射：谐振腔可能成为小型天线，辐射电磁能量
4. 问题定位与验证
4.1 初步验证方法
为了验证平面谐振的假设，我们采取了最直接的方法 - 删除可疑的电源平面。具体步骤：
- 保持其他所有参数不变
- 仅删除L13层的电源平面
- 重新进行仿真

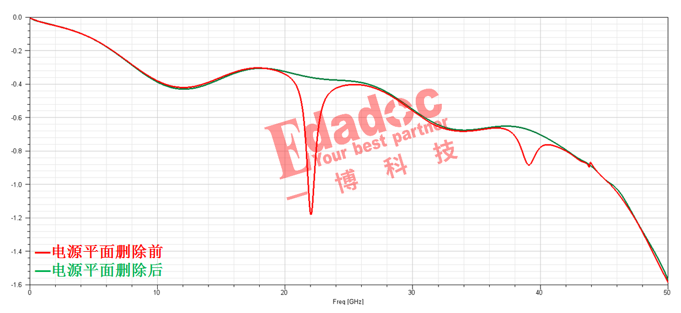

结果非常明显，删除电源平面后，异常的插损下冲完全消失了：
4.2 回流路径分析
为了更深入理解问题本质，我们对比了电源平面删除前后的电场分布：
- 保留电源平面时：信号回流主要在电源平面和相邻地平面之间分配
- 删除电源平面后：回流完全通过相邻地平面

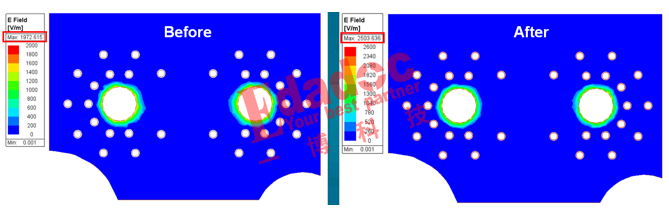

下图展示了两种情况的电场分布对比：
4.3 关键发现：铜环的作用
通过进一步分析，我们发现真正起关键作用的是信号过孔周围的铜环结构。验证方法：
- 保留电源平面整体
- 仅切除信号过孔周围的铜环区域
- 重新仿真

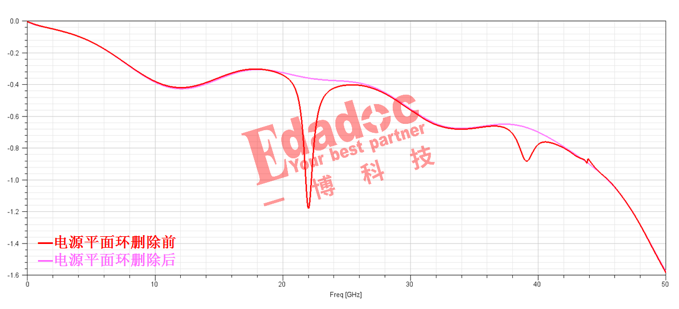

结果显示，仅切除铜环就能消除插损异常：

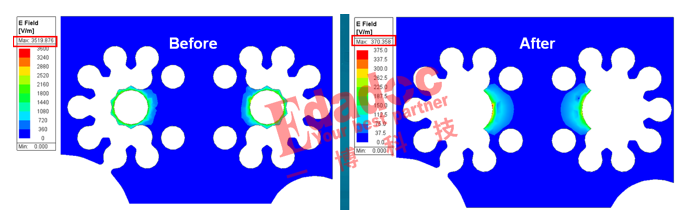

对应的电场分布也发生了明显变化：
5. 设计优化建议
5.1 反焊盘尺寸优化
通过实验我们发现，反焊盘尺寸会影响谐振频点：
- 反焊盘越大，谐振频率越低
- 反焊盘越小，谐振频率越高
建议在实际设计中：
- 避免使用过大的反焊盘
- 根据叠层结构和信号频率合理设置反焊盘尺寸
- 对关键信号过孔进行单独优化
5.2 铜环处理方案
针对铜环引起的谐振问题，可以采取以下措施：
- 在允许的情况下，切除关键信号过孔周围的铜环
- 增加接地过孔密度，破坏铜环的连续性
- 在电源平面与地平面之间添加去耦电容，抑制谐振
5.3 层叠设计考量
在PCB层叠设计阶段就应该考虑平面谐振问题：
- 避免在高速信号层相邻设置大面积的电源-地平面对
- 合理规划电源分割，避免形成孤立的铜皮区域
- 对关键信号层，考虑使用较薄的介质层以降低平面阻抗
6. 仿真与测试技巧
6.1 仿真设置要点
在进行相关仿真时，需要注意：
- 网格划分要足够精细，特别是过孔和反焊盘区域
- 仿真频段要覆盖可能的谐振频点
- 要包含足够的端口激励和观测点
6.2 测试验证方法
实验室测试时可以采用以下方法验证平面谐振：
- 使用矢量网络分析仪测量S参数
- 对比不同层面的走线性能差异
- 通过改变测试板结构（如切除部分铜皮）观察性能变化
6.3 数据分析技巧
处理测试数据时要注意：
- 关注窄带异常，这往往是谐振的特征
- 对比仿真和测试结果，找出差异点
- 通过多组数据交叉验证问题根源
7. 经验总结与常见问题
7.1 关键发现回顾
通过这个案例，我们获得了几个重要认识：
- 平面谐振不一定要大面积铜皮，小型结构也可能引起显著影响
- 过孔周围的铜环结构可能成为隐蔽的谐振源
- 反焊盘尺寸不仅影响阻抗，还会改变谐振特性
7.2 常见误区
在处理类似问题时，容易陷入以下误区：
- 只关注明显的stub问题，忽视平面谐振的可能性
- 认为只有大面积铜皮才会引起谐振
- 忽略过孔周围特殊结构的影响
7.3 实用排查流程
建议采用以下流程排查类似问题：
- 首先排除过孔stub等常见问题
- 检查不同信号层的表现差异
- 分析可能的谐振结构
- 通过选择性删除法定位问题区域
- 针对性地进行优化设计
在实际项目中，这种由过孔周围铜环引起的平面谐振问题并不罕见，但往往容易被忽视。通过这个案例的分析和解决方法，希望能帮助大家在遇到类似问题时更快定位原因并找到解决方案。对于高速PCB设计而言，细节决定成败，每一个微小结构都可能对信号完整性产生重大影响。
