1. CAN总线开发概述
作为一名在汽车电子领域摸爬滚打多年的工程师，我深知CAN总线开发过程中的各种"坑"。CAN总线作为现代汽车和工业控制系统的神经中枢，其稳定性和可靠性直接关系到整个系统的成败。今天我就来分享一套经过实战检验的CAN总线开发指南，从硬件选型到软件配置，手把手带你避开那些年我踩过的坑。
CAN总线开发的核心在于三个关键环节：管脚配置、收发器电路设计和软件驱动适配。每个环节都有其技术要点和实操技巧，比如管脚复用配置不当可能导致通信异常，收发器供电设计错误会直接烧毁芯片，而软件参数设置不合理则会影响通信实时性。接下来，我将结合Air780E系列模组的实际案例，详细解析每个环节的最佳实践。
2. CAN管脚配置实战
2.1 推荐管脚分配方案
在Air780E模组上，经过我们团队多次实测验证，最稳定的管脚配置方案是：
- CAN_RXD：PIN25
- CAN_TXD：PIN106
- CAN_STB：PIN78(GPIO28)
这套配置与官方参考设计完全兼容，可以确保信号完整性和电磁兼容性。特别提醒：虽然数据手册显示这些信号可以映射到其他管脚，但在高速通信(1Mbps)场景下，非推荐管脚可能会出现信号抖动问题。
重要提示：当PCB布线空间受限时，CAN_RXD和CAN_TXD走线应保持等长，长度差控制在5mm以内，并避免与高频信号线平行走线。
2.2 CAN_STB信号的特殊处理
CAN_STB是控制收发器工作模式的关键信号：
- 高电平：收发器进入正常工作模式
- 低电平：收发器进入低功耗模式
在实际项目中，我们遇到过一个典型案例：某车载设备因为GPIO资源紧张，设计时将CAN_STB直接接地，结果导致设备待机电流比预期高出3mA。后来通过软件优化释放出一个GPIO，问题才得到解决。
如果确实无法提供CAN_STB控制信号，可以将收发器的STB引脚通过10kΩ电阻上拉到VCC，但这会牺牲低功耗特性。下表对比了两种方案的优劣：
| 方案 | 功耗表现 | 硬件复杂度 | 适用场景 |
|---|---|---|---|
| GPIO控制 | 最优 | 较高 | 电池供电设备 |
| 固定上拉 | 较差 | 简单 | 常供电设备 |
3. 硬件电路设计详解
3.1 收发器选型要点
川土微CA-IF1051VS是我们验证过的最稳定型号，与Air780E配合使用时需特别注意：
- 供电电压必须严格控制在4.5-5.5V范围
- 典型应用电路中的去耦电容要尽可能靠近收发器VCC引脚
- 避免使用LDO直接从VBAT降压供电，建议采用专用DC-DC方案
我们曾遇到过一个典型案例：某客户使用3.3V LDO给CA-IF1051VS供电，导致通信距离不足5米。改用5V供电后，通信距离立即恢复到标称的40米。
3.2 外围器件选型指南
CAN总线硬件设计的核心是信号完整性和抗干扰能力，关键器件选择必须谨慎：
-
共模扼流圈(CMCC)：
- 推荐ACT45B-101-2P
- 阻抗值：100Ω@100MHz
- 额定电流：200mA
-
TVS二极管：
- 推荐PESD1CAN
- 工作电压：24V
- 峰值脉冲电流：5A(8/20μs)
-
终端电阻：
- 必须使用1%精度的120Ω电阻
- 功率建议选择0805封装及以上
- 总线两端各放置一个

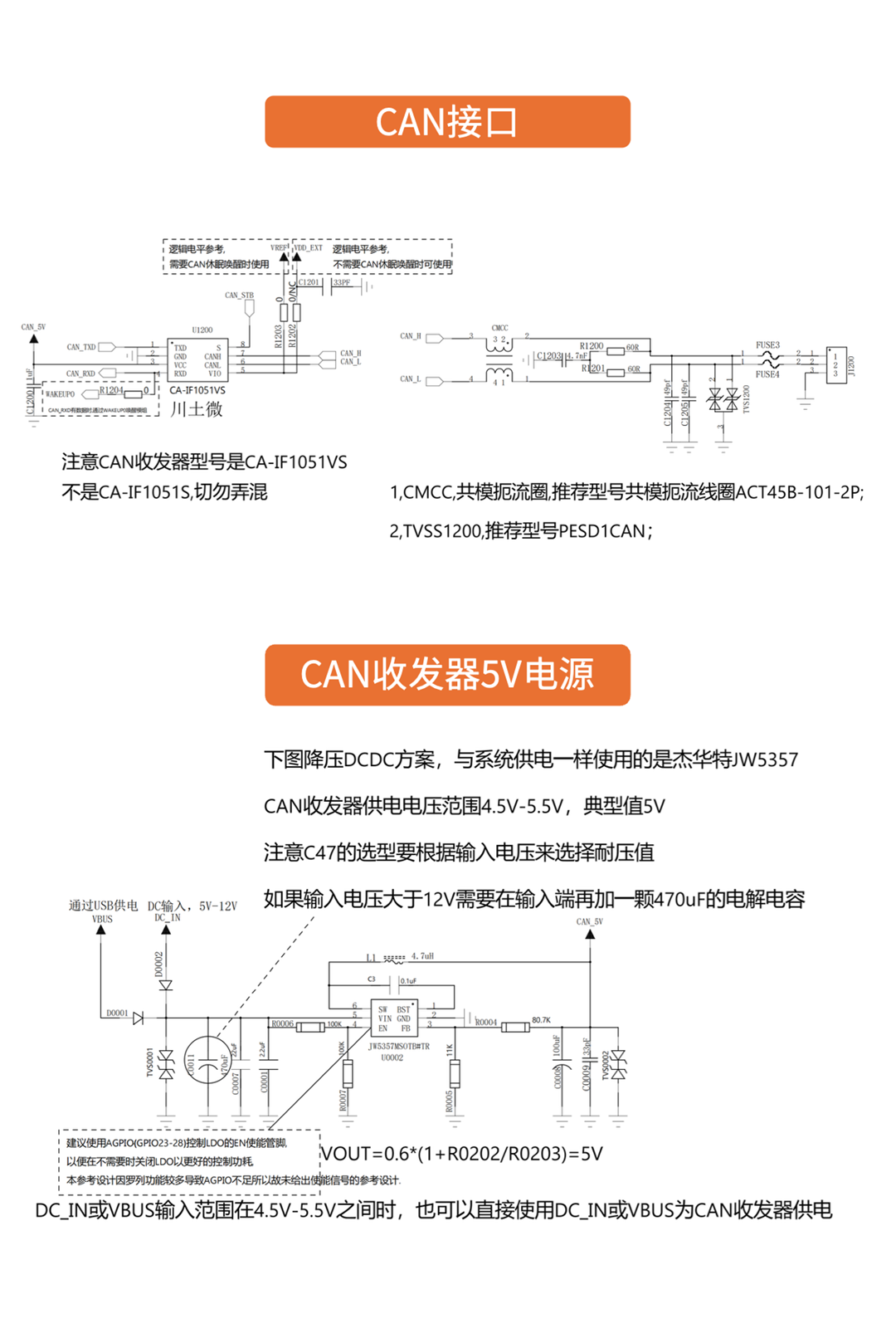

下图是经过验证的参考设计：
4. 软件配置全解析
4.1 IO初始化最佳实践
使用LuatOS开发时，IO初始化需要特别注意以下要点：
- 引脚复用配置必须与硬件设计严格一致
- CAN时钟源要选择高精度晶振
- GPIO驱动能力建议设置为中等(8mA)
典型的pins.json配置示例：
json复制{
"pins": {
"CAN_RXD": {
"pin": 25,
"mode": 1,
"pull": 0
},
"CAN_TXD": {
"pin": 106,
"mode": 1,
"pull": 0
},
"CAN_STB": {
"pin": 78,
"mode": 0,
"pull": 1
}
}
}
4.2 CAN核心库使用技巧
LuatOS的CAN库提供了丰富的API接口，但在实际使用中我们发现几个关键点：
-
波特率设置必须与硬件终端电阻匹配：
- 1Mbps：总线长度建议<40m
- 500kbps：总线长度建议<100m
- 250kbps：总线长度建议<250m
-
过滤器配置示例：
lua复制local can_filter = {
{id=0x123, mask=0x7FF, type=0}, -- 标准帧过滤
{id=0x456, mask=0x1FFFFFFF, type=1} -- 扩展帧过滤
}
can.set_filter(0, can_filter)
- 发送数据时的最佳实践：
lua复制-- 建议使用异步发送模式
local send_success = can.send(0, {
id = 0x55,
ext = 0,
rtr = 0,
data = {0x01,0x02,0x03,0x04}
}, 1) -- 最后一个参数1表示异步
if send_success then
log.info("CAN", "发送队列空闲，数据已加入发送队列")
else
log.warn("CAN", "发送队列满，数据被丢弃")
end
5. 常见问题排查手册
5.1 典型故障现象与解决方案
根据我们团队的项目经验，整理出CAN总线开发中最常见的5类问题：
-
通信完全失败：
- 检查终端电阻是否安装(应测量CANH-CANL间电阻为60Ω)
- 验证收发器供电电压(5V±10%)
- 确认TXD/RXD信号是否反接
-
偶发通信错误：
- 检查总线长度是否超限
- 确认所有节点波特率设置一致
- 检查地线连接是否良好
-
高负载时通信异常：
- 优化软件滤波设置
- 检查CPU负载是否过高
- 考虑降低波特率或优化报文周期
5.2 调试工具推荐
-
硬件工具：
- CAN分析仪(推荐PCAN-USB Pro)
- 示波器(建议200MHz带宽以上)
- 差分探头(必备)
-
软件工具：
- CANoe(功能全面)
- SavvyCAN(开源免费)
- Luatools(配套调试)
6. 性能优化进阶技巧
6.1 低功耗设计要点
对于电池供电设备，我们总结出以下省电技巧：
- 合理利用CAN_STB控制收发器模式切换
- 在空闲时段关闭CAN控制器时钟
- 使用硬件过滤减少CPU唤醒次数
- 优化报文发送间隔
实测数据显示，通过上述优化可使待机电流从5mA降至0.5mA以下。
6.2 实时性保障方案
在工业控制场景中，我们采用以下方法确保实时性：
- 设置发送优先级：
lua复制can.set_tx_priority(0, {
[0x101] = 1, -- 最高优先级
[0x102] = 2,
[0x103] = 3 -- 最低优先级
})
- 使用硬件时间戳：
lua复制can.set_hw_timestamp(0, true) -- 启用硬件时间戳
local msg = can.recv(0)
log.info("CAN", "收到消息，时间戳："..msg.timestamp)
- DMA传输配置：
lua复制can.set_dma(0, {
rx_buf_size = 32, -- 接收缓冲区大小
tx_buf_size = 16 -- 发送缓冲区大小
})
在实际项目中，这套方案将报文传输抖动控制在±50μs以内，完全满足大多数工业场景需求。
