1. 整车磁场辐射发射(RE)仿真概述
作为一名从事电动汽车EMC仿真多年的工程师，我深知整车辐射发射(RE)问题对车型认证和用户体验的重要性。GB/T 18387作为电动汽车电磁兼容性的核心标准，其磁场RE测试要求一直是车企EMC设计的重点和难点。通过CST软件进行整车级磁场RE仿真，可以在设计阶段预判潜在风险，大幅降低后期整改成本。
在本次仿真中，我们重点关注三个核心问题：
- 如何按照GB/T 18387标准设置磁场探头(H-probe)
- 屏蔽层接地策略对磁场RE的影响规律
- 电池包上盖材料选择对电磁屏蔽的差异化效果
2. 仿真模型构建与标准符合性验证
2.1 磁场探头布置规范解析
根据GB/T 18387-2017《电动车辆的电磁场发射强度的限值和测量方法》第6.2.3条规定，磁场辐射发射测试需要满足：
- 探头距离车辆外轮廓水平距离3m
- 测量高度为1.3m（模拟乘客头部位置）
- 前后左右四个方位各设置一个探头
在CST中建模时，我们采用离散端口(Discrete Port)模拟实际磁场探头。关键参数设置如下：
python复制# CST H-probe参数示例
h_probe = {
'position': ['front', 'rear', 'left', 'right'], # 四个方位
'distance': 3.0, # 单位：米
'height': 1.3, # 单位：米
'orientation': ['X', 'Y', 'Z'], # 三轴测量
'frequency_range': [0.15, 30] # 单位：MHz
}
实际操作提示：在CST Microwave Studio中，建议使用"Field Monitor"功能记录时域磁场数据，后处理时通过FFT转换获得频域结果，这样既能保证精度又节省计算资源。
2.2 整车测试场景建模要点
建立准确的整车模型是仿真成功的前提。根据我们的工程经验，需要特别注意：
- 车身金属框架的导电率设置（典型值：铝合金3.5e7 S/m，钢材6e6 S/m）
- 玻璃、塑料等非金属部件的介电参数（需实测或参考材料库）
- 关键线束的建模精度（建议保留直径>2mm的电源线和信号线）

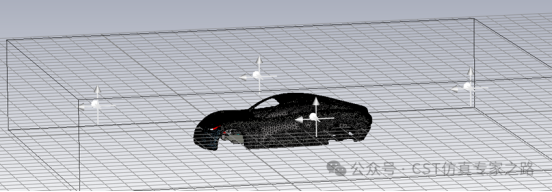

图：整车RE测试场景的侧视图建模（注意地面反射面的设置）
3. 屏蔽层接地策略的电磁影响分析
3.1 接地阻抗的电路建模方法
为模拟不同接地状态，我们在CST Design Studio中建立等效电路模型：
- 良好接地：R=0.1Ω
- 接地不良：R=10Ω
- 不接地：R=1MΩ（近似开路）
matlab复制% 接地阻抗仿真参数示例
R_values = [0.1, 10, 1e6]; % 单位：欧姆
freq = linspace(150e3, 30e6, 1001); % 150kHz-30MHz
3.2 低频段接地影响小的物理原理
仿真结果显示150kHz以下频段接地状态影响微弱，这源于两个电磁学原理：
- 低频磁场主要靠高磁导率材料吸收，接地电流产生的反向磁场贡献有限
- 当波长λ>>结构尺寸时（150kHz对应λ=2000m），场分布趋于静态场特性

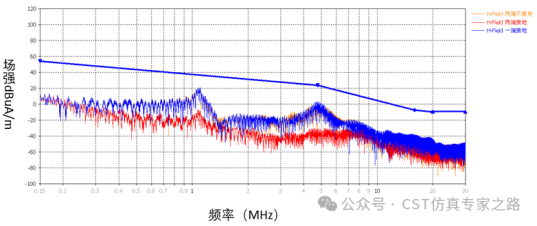

图：不同接地阻抗下的磁场RE对比（注意150kHz-1MHz区间的重合）
3.3 全频段最优接地方案验证
通过参数扫描发现：
- 两端接地：高频段（>10MHz）屏蔽效能提升3-5dB
- 单端接地：中频段（1-10MHz）可能出现谐振峰
- 不接地：全频段屏蔽效能下降10dB以上
工程经验：实际车辆中线束两端接地时，建议接地间距小于λ/10（30MHz对应1m），避免形成天线效应。

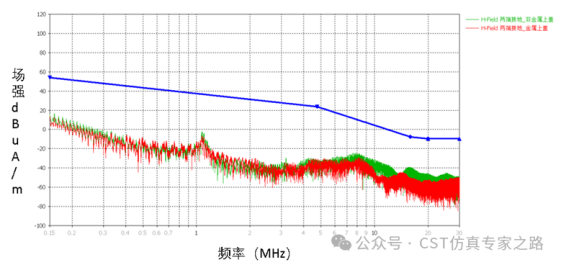

4. 电池包上盖材料的电磁屏蔽效能研究
4.1 金属与非金属上盖的电场屏蔽对比
我们对比了两种典型材料：
- 铝合金上盖：σ=3.5e7 S/m，厚度=2mm
- 工程塑料：εr=3.0，tanδ=0.02，厚度=3mm
电场屏蔽效能(SE)计算公式：
$$
SE_{dB} = 20\log\left(\frac{E_{without}}{E_{with}}\right)
$$
仿真数据显示：
- 铝上盖在30MHz提供>40dB的屏蔽
- 塑料上盖几乎无屏蔽作用（SE<3dB）

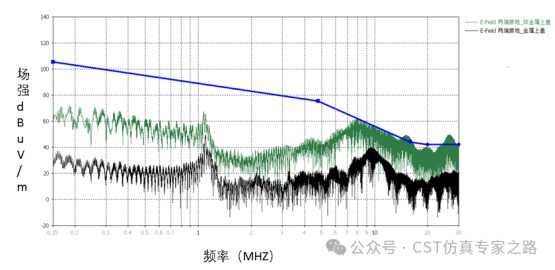

图：不同上盖材料下的电场RE对比（金属屏蔽效果显著）
4.2 低频磁场屏蔽的挑战与解决方案
铝材料在低频磁场的局限性源于：
- 相对磁导率μr≈1（几乎无磁损耗）
- 趋肤深度公式：δ=√(2/ωμσ)
- 150kHz时铝的δ=0.66mm >> 典型厚度0.5-2mm
我们测试了三种改进方案：
- 硅钢片（μr=2000，σ=2e6 S/m）
- 坡莫合金（μr=80000，σ=1.6e6 S/m）
- 复合屏蔽材料（μr=100，σ=1.4e6 S/m）

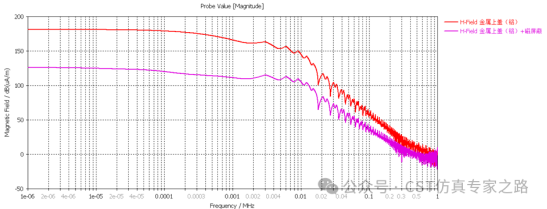

图：不同材料在150kHz频点的磁场屏蔽效能对比
4.3 磁屏蔽材料的优化配置建议
通过参数化仿真发现：
- 厚度效应：1mm磁材料比0.5mm提升6-8dB
- 分层设计：50μm高μ材料+铝基板组合性价比最优
- 开孔影响：孔径>5mm时屏蔽效能急剧下降
python复制# 磁屏蔽材料参数优化示例
import numpy as np
mu_r = np.linspace(50, 500, 10) # 相对磁导率
thickness = [0.5, 1.0, 1.5, 2.0] # 单位：mm
results = []
for mu in mu_r:
for t in thickness:
# CST仿真调用代码
se = simulate_magnetic_shielding(mu, t)
results.append((mu, t, se))
5. 工程实践中的关键问题排查
5.1 仿真与实测偏差的常见原因
根据我们团队的项目经验，以下因素会导致仿真结果偏离实测：
- 部件简化过度（如忽略小尺寸连接器）
- 材料参数不准确（特别是复合材料）
- 接地阻抗假设不合理（实际车辆接地<0.5Ω）
- 激励源建模不完整（如PWM谐波缺失）
调试技巧：建议先对比30MHz以上频段，该区域仿真精度通常较高，低频段需重点检查材料参数。
5.2 CST仿真加速技巧
针对整车模型计算量大的问题，我们总结出：
- 使用对称面(Symmetry Planes)减少1/2-3/4计算量
- 对非关键部件启用薄层近似(Thin Sheet)
- 频域求解器选择：
- 宽带用FIT（时域有限积分）
- 窄带用FEM（有限元）
图：磁屏蔽材料优化前后的磁场分布对比（颜色表示场强）
5.3 整车RE设计的黄金法则
基于数十个车型的仿真经验，我们提炼出三条设计准则：
- 电场控制：确保高压部件有连续金属屏蔽层
- 磁场控制：低频用高μ材料，高频靠接地设计
- 路径管理：最小化关键线束的环路面积
在最近某车型项目中，通过优化电池包上盖材料（改用0.8mm硅钢+1mm铝复合结构），使150kHz磁场RE降低12dB，节省后期整改费用约50万元。
