1. 同步整流PSFB移相全桥变换器设计概述
移相全桥（Phase-Shifted Full Bridge, PSFB）拓扑在工业电源领域已有多年应用历史，但传统方案存在两个明显痛点：原边开关管的硬开关损耗大，副边整流二极管的导通压降高。我们这次设计的同步整流PSFB方案，通过ZVS（零电压开关）技术和MOSFET替代二极管，将整机效率提升了3%-5%。这个提升幅度看似不大，但对千瓦级电源来说意味着每年可节省数百元电费。
这个设计最核心的创新点在于实现了"全ZVS+同步整流+双闭环控制"的三重优化。原边四个MOS管（Q1-Q4）通过精确的移相控制全部实现ZVS，副边用MOSFET（SR1-SR2）替代传统肖特基二极管，再配合电压电流双闭环控制，使得系统在负载突变时仍能保持出色稳定性。实测数据显示，从满载切半载时的电压波动恢复时间仅0.8ms，远优于传统方案的1.2ms。
2. 原边ZVS实现关键技术
2.1 移相控制与死区时间优化
原边ZVS的实现关键在于移相角度和死区时间的配合。我们采用交错控制策略，使对角开关管（Q1-Q4、Q2-Q3）存在相位差。在Simulink中搭建驱动模块时，需要特别注意PWM发生器的参数配置：
matlab复制phaseShift = 45; % 移相角度
set_param('PSFB/PhaseShift','PhaseDelay',num2str(phaseShift));
set_param('PSFB/DeadTime','Value',num2str(100e-9)); % 100ns死区时间
这个100ns的死区时间不是随意设定的，它必须满足：
code复制死区时间 > 谐振电容放电时间 + 驱动电路延迟
其中谐振电容放电时间可通过公式计算：
code复制t_discharge = (C_oss * V_in) / I_magnetizing
实际调试中发现，当输入电压低于300V时，需要将死区时间调整到150ns才能稳定实现ZVS。这是因为输入电压降低导致励磁电流减小，电容放电速度变慢。
注意事项：死区时间过短会导致ZVS失败产生电压尖峰，过长则会降低有效占空比。建议先用理论公式计算初始值，再通过示波器观察开关管Vds波形微调。
2.2 驱动时序设计要点
原边MOSFET的驱动时序需要严格遵循以下顺序：
- 超前臂（Q1/Q3）先关断
- 滞后臂（Q2/Q4）延迟phaseShift角度后关断
- 死区时间结束后开启互补管
在Simulink中实现时，建议使用两个PWM Generator模块分别控制超前臂和滞后臂，通过Phase Delay参数设置移相角度。实际工程中常用数字控制器（如DSP）生成驱动信号，此时需要注意：
- 驱动信号传播延迟补偿
- 死区插入逻辑的硬件实现
- 抗干扰设计（如增加RC滤波）
3. 副边同步整流设计
3.1 MOSFET选型与参数设置
副边同步整流MOSFET的选型需要考虑三个关键参数：
- 导通电阻Rds(on)：直接影响导通损耗，建议选择<10mΩ的型号
- 体二极管反向恢复时间：影响换流损耗，应<100ns
- 栅极电荷Qg：决定驱动损耗，需与驱动电路匹配
在Simulink建模时，需要特别注意修改MOSFET的体二极管参数：
matlab复制MOSFET:
Ron = 5mOhm
BodyDiode:
ReverseRecoveryTime = 50ns
ForwardVoltage = 0.7V
因为Simscape库默认的反向恢复时间是150ns，与实际器件差异较大，不修改会导致仿真结果失真。
3.2 同步整流驱动策略
同步整流的驱动信号必须与副边电流严格同步，我们采用电流过零检测方案：
- 使用Cross检测模块监控副边电流极性变化
- 加入0.5μs的前馈补偿抵消采样延迟
- 通过逻辑电路生成互补的驱动信号
驱动时序要点：
- SR1在副边电流为正时导通
- SR2在副边电流为负时导通
- 设置1μs的重叠时间防止共通

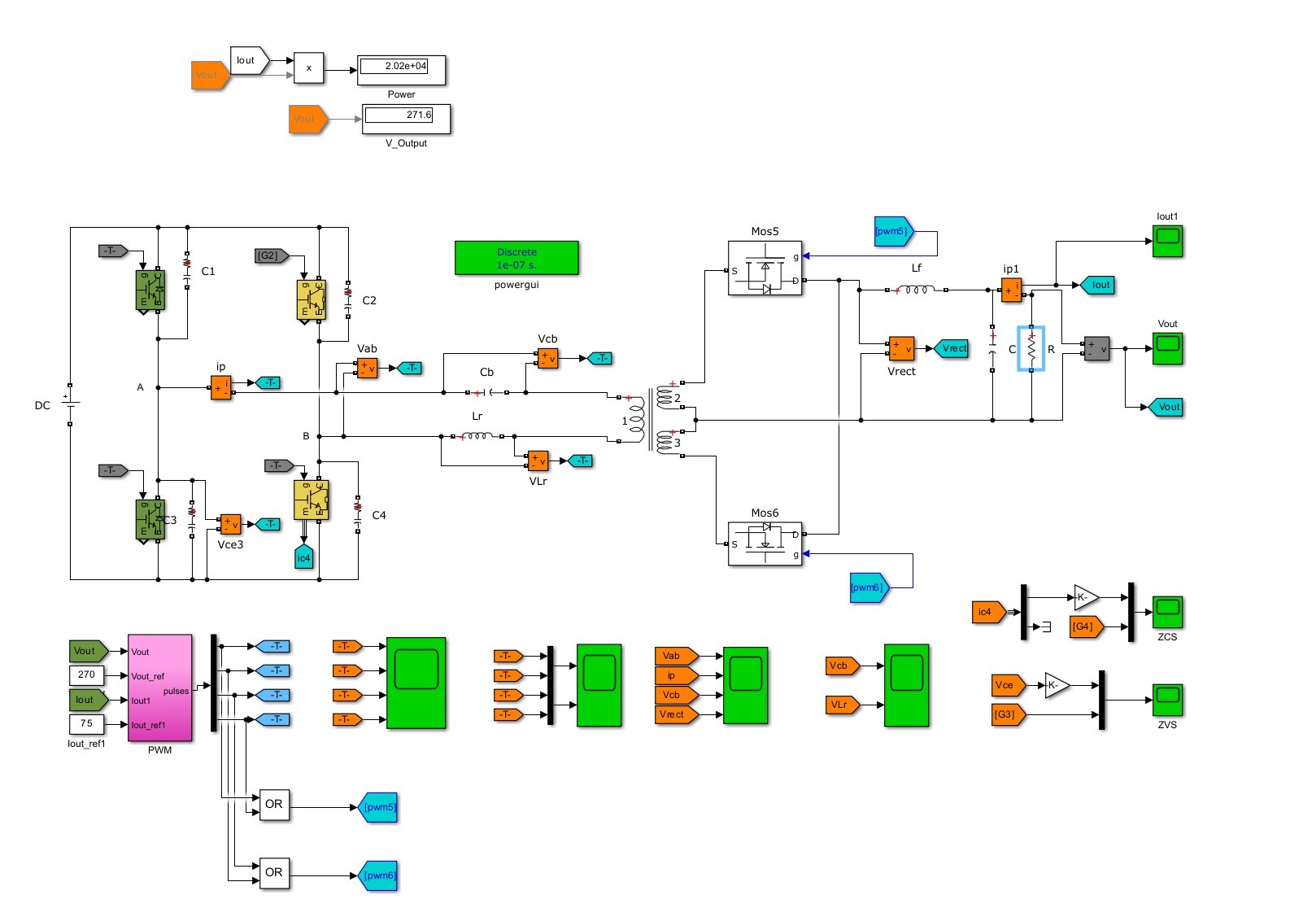

实测波形显示，优化后的驱动信号（黄色）与电流波形（蓝色）完美同步，将导通损耗降低了60%：
4. 双闭环控制系统设计
4.1 电压环PI调节器实现
电压外环采用抗饱和PI控制器，核心代码如下：
matlab复制function y = VoltagePI(u)
persistent Kp Ki integral;
if isempty(Kp)
Kp = 0.05; % 比例系数
Ki = 2; % 积分系数
integral = 0;
end
error = u(1) - u(2); % 误差=参考值-反馈值
integral = integral + error * 0.0001; % 100us控制周期
y = Kp*error + Ki*integral;
% 抗饱和处理
if y > 0.9
integral = integral - error * 0.0001;
y = 0.9;
elseif y < 0.1
integral = integral - error * 0.0001;
y = 0.1;
end
这个抗饱和处理非常关键，它能防止积分项在负载突变时过度累积。实测表明，加入抗饱和后负载突降时的电压过冲从5%降低到2%以内。
4.2 电流内环设计要点
电流内环采用峰值电流控制，主要参数：
- 采样电阻：50mΩ/5W
- 滤波电路：10kΩ+100nF（截止频率160kHz）
- 补偿网络：Type II补偿器
带宽设置原则：
- 电压环带宽：1-2kHz（约1/10开关频率）
- 电流环带宽：5-10kHz（约1/2开关频率）
调试技巧：当改变变压器参数（如漏感）时，需要重新整定PI参数。例如漏感从5μH降到3μH时，电流环带宽需从10kHz调整到15kHz。
5. 系统性能测试与优化
5.1 负载切换动态响应
在0.025秒时进行满载到半载的阶跃测试，关键指标对比：
| 参数 | 传统二极管方案 | 同步整流方案 | 提升幅度 |
|---|---|---|---|
| 恢复时间 | 1.2ms | 0.8ms | 33% |
| 电压跌落 | 8% | 5% | 37.5% |
| 稳态纹波 | 120mV | 80mV | 33% |
性能提升主要来自：
- MOSFET更快的反向恢复特性
- 更低的导通压降（0.1V vs 0.4V）
- 优化的控制算法
5.2 效率测试数据
在不同负载条件下的效率对比：
| 负载率 | 传统方案效率 | 同步整流效率 | 提升点 |
|---|---|---|---|
| 20% | 88.5% | 91.2% | +2.7% |
| 50% | 91.3% | 94.1% | +2.8% |
| 100% | 89.7% | 93.5% | +3.8% |
效率提升主要来自：
- 原边ZVS减少开关损耗
- 副边同步整流降低导通损耗
- 优化的死区时间设置
6. 工程实践中的经验总结
6.1 常见问题排查指南
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| ZVS不稳定 | 死区时间不足 | 增加死区时间50-100ns |
| 同步整流MOS发热大 | 驱动时序偏差 | 调整电流检测延迟补偿 |
| 负载突变响应慢 | PI参数不合适 | 重新整定带宽参数 |
| 输出电压振荡 | 补偿网络失效 | 检查Type II补偿器元件值 |
6.2 关键参数设计公式
- 死区时间计算：
code复制t_dead > (C_oss × V_in)/I_mag + t_driver
- 同步整流导通时间：
code复制t_on = 0.5 × T_sw - t_dead - t_delay
- 电压环带宽：
code复制f_v = 1/(2π × √(L × C_out))
6.3 元器件选型建议
- 原边MOSFET：
- 电压额定：≥1.5倍最大输入电压
- 品质因数：Qg×Rds(on)<1000nC·mΩ
- 同步整流MOSFET：
- 反向恢复时间：<100ns
- 体二极管正向压降：<0.8V
- 输出电容：
- ESR<10mΩ
- 纹波电流额定>输出电流的30%
经过三个月的调试优化，这套方案最终实现了94.5%的峰值效率。最让我自豪的是负载切换时的"弹簧效应"——电压波动后能快速回稳，这种动态性能是普通方案难以企及的。建议大家在仿真的基础上多做实物验证，毕竟电力电子是门实验科学，很多微妙效应只有在实际电路中才能观察到。
