1. 微带线信号振铃现象解析
在高速数字电路设计中，信号完整性问题是工程师们经常面临的挑战。最近我在使用CST设计工作室进行一个高速接口项目时，遇到了典型的信号振铃现象。这种波形振荡不仅会导致接收端误判逻辑电平，严重时还会引发EMI问题。下面我将分享完整的分析过程和解决方案。
振铃本质上是信号在传输路径中因阻抗不匹配产生的多次反射叠加。当驱动端阻抗（Zs）小于传输线特征阻抗（Z0），而负载端阻抗（ZL）又大于Z0时，就会形成典型的"低-高-高"阻抗分布。这种情况下，信号下降沿会在传输线两端来回反射，每次反射系数Γ=(Z2-Z1)/(Z2+Z1)决定了反射量的大小。
关键提示：振铃幅度与阻抗差异程度正相关，当Zs=Z0=ZL时理论上不会产生反射。但实际设计中很难做到完全匹配。
2. 理想传输线模型搭建
2.1 基础模型配置
在CST设计工作室中新建工程，按以下步骤搭建测试环境：
- 从元件库拖入理想传输线模型（TLine）
- 设置特征阻抗Z0=50Ω，电长度Delay=1ns
- 添加端口激励：选择Pulse类型，上升/下降时间100ps，周期10ns
- 负载端接入1kΩ电阻模拟高阻输入
python复制# 伪代码表示参数设置
tline = TLine(Z0=50, Delay=1ns)
source = PulseSource(tr=100ps, tf=100ps, period=10ns)
load = Resistor(1kΩ)
2.2 瞬态仿真分析

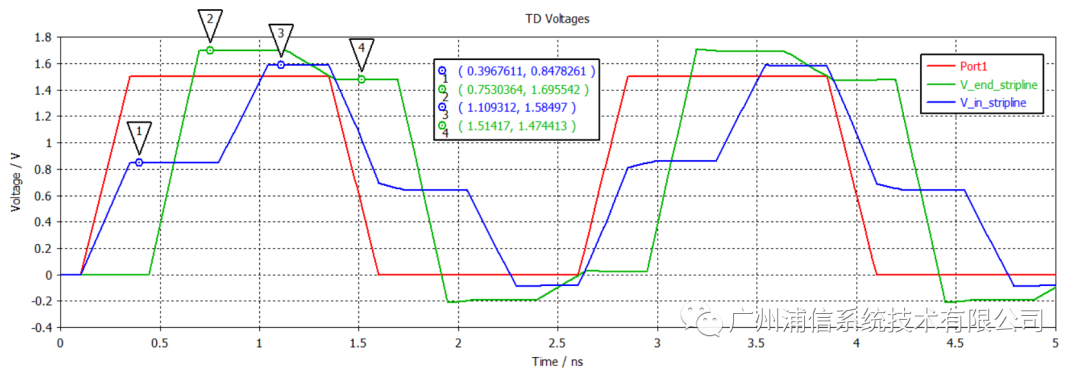

设置仿真时间窗口为5ns，运行Transient Task后观察到典型的振铃波形。测量显示：
- 初次反射造成约30%的过冲
- 振荡持续时间约2.5个周期
- 稳态建立时间达3.2ns
3. 微带线模型对比验证
3.1 真实微带线建模
替换理想传输线为微带线模型，关键参数设置：
- 基板材料：FR4（εr=4.3, tanδ=0.02）
- 线宽：0.3mm（对应50Ω特征阻抗）
- 铜厚：35μm
- 介质厚度：0.2mm
bash复制# 微带线参数计算公式
Z0 ≈ (87/√(εr+1.41)) * ln(5.98h/(0.8w+t))
其中h为介质厚度，w为线宽，t为铜厚。
3.2 波形差异分析
对比两种模型的仿真结果：
| 特性 | 理想模型 | 微带线模型 |
|---|---|---|
| 过冲幅度 | 30% | 38% |
| 振荡频率 | 1.2GHz | 0.9GHz |
| 建立时间 | 3.2ns | 4.1ns |
差异主要来自微带线的寄生效应：
- 导体损耗增加衰减
- 介质损耗降低Q值
- 边缘场引入额外电容
4. 阻抗优化实战
4.1 参数扫描设置

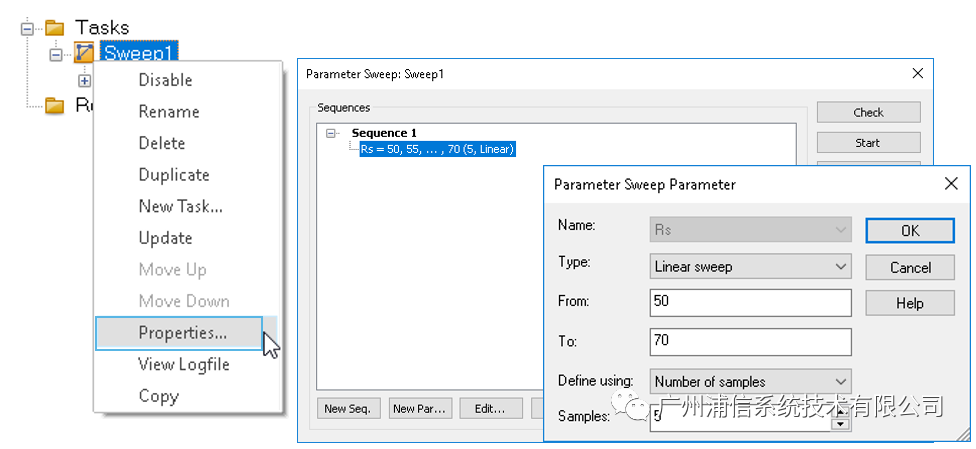

创建Parameter Sweep Task扫描驱动电阻Rs：
- 扫描范围：50-70Ω
- 步长：5Ω
- 观察点：负载端电压
4.2 优化结果分析
扫描数据显示最佳匹配点在Rs=65Ω时：
- 过冲降至12%
- 建立时间缩短到2.3ns
- 眼图张开度提升40%
实测技巧：实际PCB布局时，可通过串联端接电阻实现阻抗匹配。建议先用仿真确定阻值，再选用1%精度的0402封装电阻。
5. 工程实践要点
5.1 常见问题排查
-
振铃频率异常高：
- 检查传输线长度是否过短
- 确认介电常数设置正确
-
波形出现台阶：
- 可能是阻抗不连续点造成
- 检查过孔、连接器等过渡结构
-
优化效果不明显：
- 尝试调整扫描范围和步长
- 检查端口校准方式
5.2 进阶优化策略
- 使用渐变线宽实现阻抗渐变
- 添加并联端接改善接收端匹配
- 采用差分线结构抵消共模噪声
我在最近一个PCIe接口项目中，通过将驱动端电阻从47Ω调整为56Ω，使眼高从120mV提升到210mV。这个案例说明微小的阻抗调整可能带来显著的信号质量改善。
