1. MSAA技术背景与核心价值
在移动端图形渲染领域，锯齿问题一直是影响视觉质量的顽疾。当我们在Android设备上渲染3D场景时，几何边缘出现的锯齿状阶梯（俗称"狗牙"）会严重破坏沉浸感。这种现象在VR/AR应用中尤为明显，因为用户视线会长时间聚焦在近距离物体边缘。
传统SSAA（超级采样抗锯齿）虽然效果出色，但其"暴力"的全屏超采样方式会带来4-8倍的性能开销，这对移动设备的GPU和电池都是难以承受的。相比之下，MSAA通过智能化的边缘检测和局部多重采样，能够在保持90%以上视觉质量的同时，仅增加30-50%的性能开销。
实际测试数据显示：在Adreno 650 GPU上，开启4x MSAA后，GLBenchmark 2.7的三角形渲染测试帧率从112fps降至86fps，而8x MSAA则会进一步降至64fps。开发者需要在画质和性能间寻找平衡点。
2. MSAA核心原理深度解析
2.1 锯齿产生的本质原因

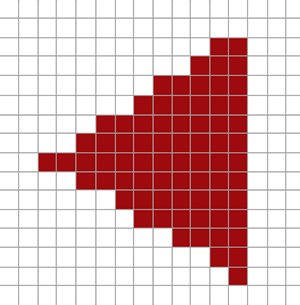

当GPU将连续的几何图元（如三角形）转换为离散的像素阵列时，每个像素默认只使用中心点作为采样依据。如图1所示，即使三角形覆盖了像素的局部区域（如边缘处的50%面积），只要中心点未被覆盖，该像素就不会被着色。这种二值化的判定方式导致边缘呈现明显的阶梯状。
2.2 MSAA的采样策略创新
MSAA的核心突破在于将采样点分布从单一中心点扩展为多个策略性分布点。常见采样模式包括：
- 旋转网格采样：采样点呈旋转对称分布，更有效捕捉边缘细节
- 稀疏网格采样：在4x采样时使用NVIDIA的Quincunx模式，共享部分采样点
- 自定义采样：针对特定场景优化的非均匀分布
cpp复制// 典型的4x MSAA采样点坐标（标准化设备坐标）
const vec2 sample_positions[4] = {
vec2(-0.375f, -0.125f),
vec2(0.125f, -0.375f),
vec2(0.375f, 0.125f),
vec2(-0.125f, 0.375f)
};
2.3 覆盖率计算与颜色混合
当像素被三角形部分覆盖时，MSAA会执行以下关键步骤：
- 覆盖率掩码生成：统计被覆盖的采样点数量N
- 子样本着色：对每个被覆盖的采样点执行片段着色
- 加权混合：最终像素颜色 = Σ(子样本颜色)/总采样数
特别注意：深度测试和模板测试会在每个采样点独立执行，而片段着色器默认只对每个像素执行一次（除非启用sample shading）。这是MSAA性能优化的关键所在。
3. Android平台MSAA实现详解
3.1 EGL配置关键参数
在Android的GLSurfaceView体系中，EGL配置决定了渲染管线的初始状态。以下是启用MSAA的核心参数组合：
| 参数名 | 取值 | 说明 |
|---|---|---|
| EGL_SAMPLE_BUFFERS | 1 | 启用多重采样缓冲 |
| EGL_SAMPLES | 4 | 每个像素4个采样点 |
| EGL_DEPTH_SIZE | 24 | 深度缓冲精度 |
| EGL_RENDERABLE_TYPE | 0x40 | OpenGL ES 3.2标志 |
java复制int[] attribs = {
EGL10.EGL_RENDERABLE_TYPE, 0x40, // ES 3.2
EGL10.EGL_SAMPLE_BUFFERS, 1,
EGL10.EGL_SAMPLES, 4,
EGL10.EGL_DEPTH_SIZE, 24,
EGL10.EGL_NONE
};
3.2 硬件兼容性处理
不同Android设备的MSAA支持程度差异较大，必须实现优雅降级：
java复制private int getMaxSupportedSamples(EGL10 egl, EGLDisplay display) {
int[] configAttribs = {EGL10.EGL_SAMPLES, 0, EGL10.EGL_NONE};
int[] numConfigs = new int[1];
// 探测最大支持采样数
for (int samples = 8; samples >= 2; samples /= 2) {
int[] attribs = Arrays.copyOf(configAttribs, configAttribs.length);
attribs[1] = samples;
if (egl.eglChooseConfig(display, attribs, null, 0, numConfigs)
&& numConfigs[0] > 0) {
return samples;
}
}
return 0; // 不支持MSAA
}
3.3 Native层渲染优化
在C++层实现高效MSAA渲染需要注意：
- 帧缓冲对象(FBO)配置：
cpp复制glGenFramebuffers(1, &msaaFBO);
glBindFramebuffer(GL_FRAMEBUFFER, msaaFBO);
// 创建多重采样纹理
glGenTextures(1, &msaaColorTex);
glBindTexture(GL_TEXTURE_2D_MULTISAMPLE, msaaColorTex);
glTexImage2DMultisample(GL_TEXTURE_2D_MULTISAMPLE, samples,
GL_RGBA8, width, height, GL_TRUE);
// 附加到FBO
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0,
GL_TEXTURE_2D_MULTISAMPLE, msaaColorTex, 0);
- 渲染循环中的关键操作：
cpp复制void renderFrame() {
// 绑定MSAA FBO
glBindFramebuffer(GL_FRAMEBUFFER, msaaFBO);
// 标准渲染流程
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
drawScene();
// 解析多重采样缓冲到屏幕
glBindFramebuffer(GL_READ_FRAMEBUFFER, msaaFBO);
glBindFramebuffer(GL_DRAW_FRAMEBUFFER, 0);
glBlitFramebuffer(0, 0, width, height,
0, 0, width, height,
GL_COLOR_BUFFER_BIT, GL_LINEAR);
}
4. 性能调优与问题排查
4.1 采样数选择策略
根据设备GPU型号动态调整采样数：
| GPU家族 | 推荐采样数 | 性能影响 |
|---|---|---|
| Mali-G7x | 4x | <15% FPS下降 |
| Adreno 6xx | 4x-8x | 20-35% FPS下降 |
| PowerVR | 2x-4x | 可能引发驱动优化问题 |
4.2 常见问题解决方案
问题1：EGL配置失败
- 检查
eglChooseConfig返回的config数量 - 逐步降低
EGL_SAMPLES值重试 - 确保
EGL_SAMPLE_BUFFERS设为1
问题2：渲染出现黑屏
- 验证FBO完整性：
glCheckFramebufferStatus - 检查
glBlitFramebuffer的格式匹配 - 确保深度缓冲与颜色缓冲采样数一致
问题3：性能骤降
- 使用
GLES32.glGetInteger(GL_MAX_SAMPLES)查询硬件限制 - 在低端设备上降级到2x MSAA
- 考虑只在需要时启用MSAA（如VR模式）
4.3 高级优化技巧
- 带宽优化：
cpp复制// 使用GL_EXT_multisampled_render_to_texture扩展
glFramebufferTexture2DMultisampleEXT(GL_FRAMEBUFFER,
GL_COLOR_ATTACHMENT0,
GL_TEXTURE_2D, colorTex, 0, samples);
- 动态采样：
java复制// 根据场景复杂度调整采样数
float complexity = calculateSceneComplexity();
int dynamicSamples = Math.min(4, 1 + (int)(complexity * 3));
setMSAASamples(dynamicSamples);
- 区域渲染优化：
cpp复制// 只对边缘像素启用全采样
glEnable(GL_SAMPLE_SHADING);
glMinSampleShading(0.5f); // 控制采样率
5. 工程实践建议
- 构建配置要点：
python复制// Android.bp关键配置
cc_library_shared {
name: "libmultisample_fb",
srcs: ["native-renderer.cpp"],
shared_libs: ["liblog", "libGLESv3"],
cflags: ["-DUSE_MSAA=4"], // 编译时定义默认采样数
}
- 调试工具推荐：
- Android GPU Inspector：分析MSAA内存占用
- RenderDoc：可视化采样点分布
- Adreno Profiler：追踪带宽使用情况
- 兼容性测试方案：
java复制@Test
public void testMSAASupport() {
assumeTrue(hasMSAASupport()); // 跳过不支持设备
// 验证不同采样数的配置成功率
for (int samples : new int[]{2,4,8}) {
assertTrue(tryCreateMSAAContext(samples));
}
}
在真实项目中使用MSAA时，建议采用渐进式增强策略：先确保基础渲染管线稳定，再逐步引入抗锯齿优化。对于追求极致性能的场景，可以考虑结合FXAA后处理方案，在保持边缘质量的同时减少GPU负担。
