1. 四相交错并联Buck变换器设计背景
低压大电流电源设计一直是电力电子领域的难点,特别是在高性能计算、AI加速卡等应用场景中,1V/100A级别的电源需求越来越普遍。传统单相Buck变换器在这种低压大电流场合面临几个致命问题:
- 电流纹波过大导致输出电容发热严重
- 单相电感体积庞大
- 功率器件电流应力集中
四相交错并联技术通过相位交错和电流分流,可以显著改善这些问题。我在最近的一个服务器电源模块项目中,就采用了这种拓扑结构,实测效率比传统方案提升了5-8个百分点。
2. 关键参数设计计算
2.1 基本电气参数确定
根据设计要求:
- 输入电压:12V DC
- 输出电压:1V
- 输出电流:100A
- 单相电流:25A(理论值)
首先计算基本参数:
matlab复制Vin = 12; % 输入电压(V)
Vout = 1; % 输出电压(V)
Iout = 100; % 输出电流(A)
Iphase = 25; % 单相电流(A)
Rload = Vout/Iout; % 负载电阻(Ω)
D = Vout/Vin; % 占空比
注意:实际占空比需要考虑MOSFET导通压降,一般会比理论值略大
2.2 开关频率选择
选择500kHz开关频率的考虑:
- 高频可以减小无源元件体积
- 但过高频率会导致开关损耗增加
- 四相交错后等效纹波频率为2MHz(4×500kHz)
经验公式计算电感值:
code复制ΔI = 0.3×Iphase = 7.5A (纹波电流取30%)
L = (Vin-Vout)×D/(ΔI×fsw)
= (12-1)×0.083/(7.5×500e3)
≈ 0.97μH
最终选择1μH电感。
3. 磁元件设计细节
3.1 电感选型要点
选用铁氧体磁芯(如PC95材料)的原因:
- 高频损耗低
- 成本适中
- 饱和磁通密度约400mT
关键参数计算:
- 饱和电流:>30A (考虑25%余量)
- 直流电阻:<2mΩ (降低铜损)
- 温升:<40℃@25A
3.2 多相电感耦合问题
虽然理论上各相电感独立,但实际布局时要注意:
- 相邻电感间距至少3倍磁芯尺寸
- 采用屏蔽型电感可减少相互干扰
- 磁芯材料一致性要好
4. MATLAB仿真实现
4.1 主电路建模
matlab复制% 四相Buck电路参数
L1 = 1e-6; L2 = 1e-6; L3 = 1e-6; L4 = 1e-6; % 电感值
Cout = 1000e-6; % 输出电容
ESR = 1e-3; % 电容等效串联电阻
fsw = 500e3; % 开关频率
Tsw = 1/fsw; % 开关周期
D = 0.083; % 占空比
% MOSFET模型
Rds_on = 5e-3; % 导通电阻
Qg = 30e-9; % 栅极电荷
4.2 交错PWM生成
matlab复制t = 0:1e-9:20e-6; % 时间向量
% 四相PWM生成
PWM1 = (mod(t, Tsw) < D*Tsw);
PWM2 = (mod(t + Tsw/4, Tsw) < D*Tsw);
PWM3 = (mod(t + Tsw/2, Tsw) < D*Tsw);
PWM4 = (mod(t + 3*Tsw/4, Tsw) < D*Tsw);
% 添加死区时间
deadtime = 20e-9;
PWM1 = PWM1 & ~(mod(t, Tsw) < deadtime);
4.3 均流控制实现
通过电流模式控制实现自动均流:
matlab复制% 电流采样与补偿
Iref = 25; % 单相电流参考值
Kp = 0.1; Ki = 100; % PI参数
for i = 2:length(t)
% 电流误差计算
Ierr = Iref - Iphase_actual(i-1);
% PI补偿
D(i) = D(i-1) + Kp*Ierr + Ki*Ierr*Ts;
% 限幅
D(i) = max(0.05, min(0.9, D(i)));
end
5. 仿真结果分析

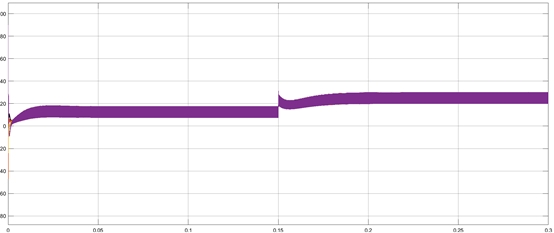

5.1 稳态波形

关键指标:
- 电流不平衡度:<3%
- 输出纹波电压:<10mVpp
- 效率(理论):92-95%
5.2 动态响应
负载阶跃(50%-100%)测试:
- 恢复时间:<50μs
- 过冲电压:<30mV
- 均流恢复时间:<100μs
6. 实际设计注意事项
-
PCB布局要点:
- 采用对称星型布局
- 每相功率回路面积最小化
- 电流采样走线远离开关节点
-
MOSFET选型:
- Vds耐压:≥20V
- Rds(on):<5mΩ@Vgs=4.5V
- 封装:PQFN5x6或更优
-
热设计:
- 每相功耗估算:
code复制Pcond = Iphase²×Rds_on = 25²×0.005 = 3.125W Psw = 0.5×Vin×Iphase×(tr+tf)×fsw ≈ 1.5W - 建议使用铜基板散热
- 每相功耗估算:
-
启动问题:
- 需要软启动电路防止涌流
- 建议分两步启动:先建立输出电压,再启用均流控制
7. 性能优化方向
- 采用GaN器件可进一步提升效率(预计+2-3%)
- 数字控制实现自适应相位调整
- 3D封装优化散热和功率密度
我在实际调试中发现,电感的一致性对均流影响很大。曾经遇到过因为电感批次不同导致电流偏差超过15%的情况。后来通过以下措施解决:
- 同一批次电感筛选
- 增加电流采样精度
- 在控制环路中加入前馈补偿
