1. 项目概述
在新能源发电系统中,单相LCL并网逆变器作为连接分布式电源与电网的关键接口设备,其性能直接影响电能质量和系统稳定性。LCL滤波器因其在高频段具有更好的谐波衰减特性,已成为并网逆变器的首选滤波器拓扑。然而,LCL滤波器固有的谐振特性会导致系统不稳定,传统无源阻尼方法虽然简单可靠,但会引入额外功率损耗。电容电流反馈有源阻尼控制通过主动注入阻尼信号来抑制谐振,既保持了LCL滤波器的高频衰减特性,又避免了无源阻尼的功率损耗问题。
本项目通过MATLAB/Simulink平台搭建了完整的单相LCL并网逆变器仿真模型,采用直接电流控制与电流双闭环控制策略,重点研究了电容电流反馈有源阻尼控制的实现方法和效果。同时引入电网电压前馈控制提升系统动态性能,采用双极性SPWM调制技术优化输出波形质量。仿真结果表明,该方案能有效抑制LCL谐振,使并网电流THD<3%,满足并网电能质量要求。
提示:在实际工程中,LCL滤波器参数设计需要综合考虑谐振频率、衰减特性和系统稳定性,通常将谐振频率设置在开关频率的1/6到1/10之间,以避免高频开关噪声和低频控制带宽的相互干扰。
2. 系统结构与控制策略
2.1 单相LCL并网逆变器拓扑结构

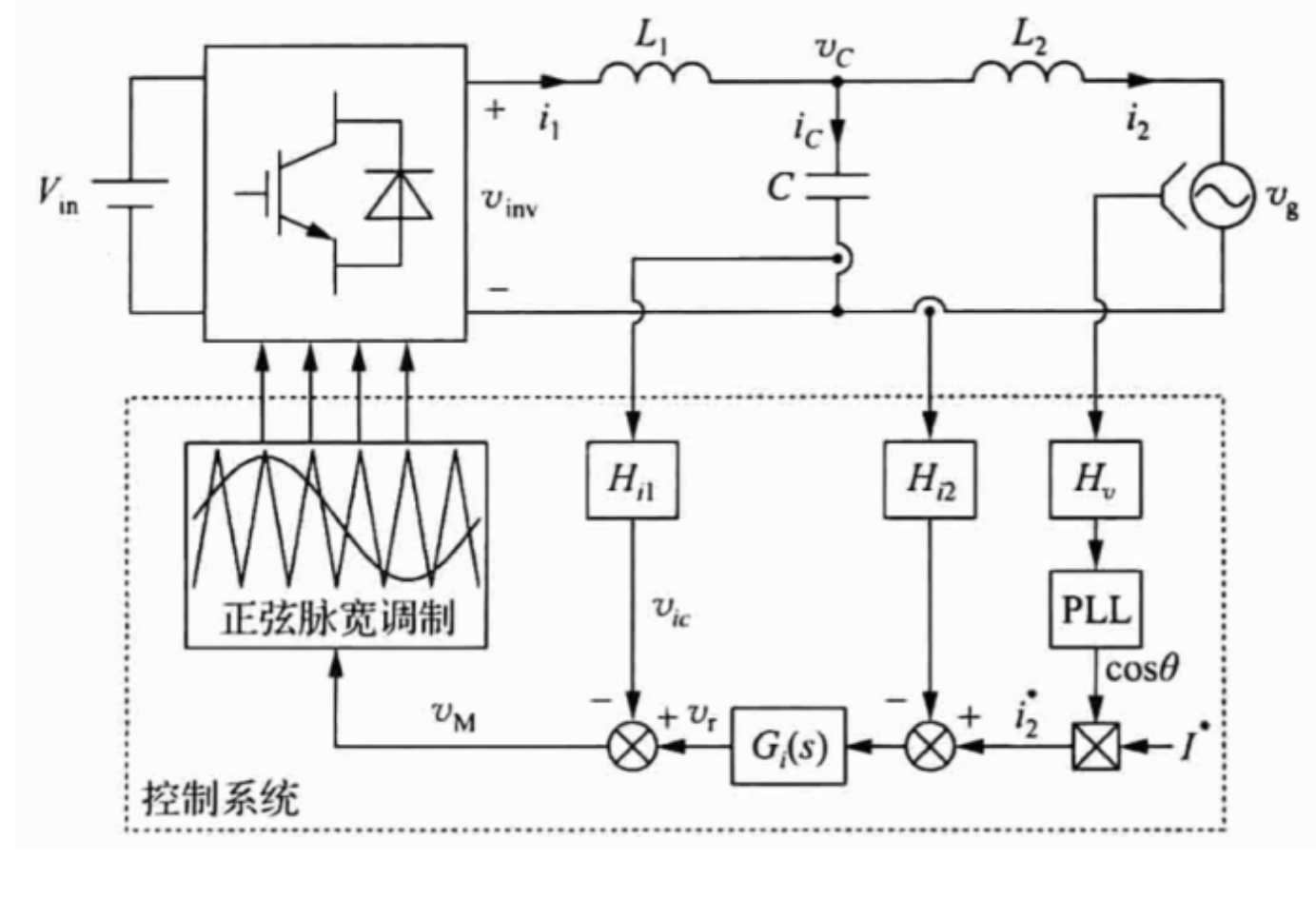

典型的单相LCL并网逆变器主电路由直流电源、全桥逆变器、LCL滤波器和电网组成。其中LCL滤波器包含逆变器侧电感L₁(通常取值2-5mH)、滤波电容C(通常取值5-20μF)和网侧电感L₂(通常取值0.5-2mH)。这种结构相比传统的L滤波器,在相同电感量下能提供更高频段的谐波衰减,但引入了谐振峰问题。
系统工作时,直流电源(如光伏阵列或蓄电池)提供的直流电经全桥逆变器转换为交流电,通过LCL滤波器滤除高频开关谐波后注入电网。控制系统的核心任务是确保并网电流与电网电压同步(单位功率因数),同时抑制LCL谐振,维持系统稳定。
2.2 电容电流反馈有源阻尼原理
LCL滤波器的谐振频率f_res可由下式计算:
code复制f_res = 1/(2π) * √[(L₁ + L₂)/(L₁L₂C)]
当系统工作频率接近f_res时,会出现明显的谐振峰,导致电流波形畸变甚至系统不稳定。
电容电流反馈有源阻尼通过在控制环路中引入电容电流ic的反馈,等效在谐振频率处增加了虚拟电阻R_virtual,其关系为:
code复制R_virtual = K_p * H(s)
其中K_p为反馈系数,H(s)为反馈路径传递函数。通过合理设计K_p,可以在不引入实际功率损耗的情况下,有效抑制谐振峰。
2.3 电流双闭环控制设计
系统采用外环并网电流PI控制+内环电容电流P控制的双闭环结构:
-
外环设计:
- 采用PI控制器,传递函数为G_i(s) = K_p + K_i/s
- 主要调节并网电流i₂跟踪参考值i_ref
- 参数整定原则:带宽通常设为电网频率的5-10倍(250-500Hz)
-
内环设计:
- 采用P控制器,传递函数为G_c(s) = K_pc
- 通过反馈电容电流ic提供有源阻尼
- K_pc取值需权衡阻尼效果和系统稳定性,通常通过频域分析确定
-
电网电压前馈:
- 前馈传递函数G_ff(s) = 1/(L₁s + 1/(Cs))
- 可抵消电网电压扰动对系统的影响
2.4 双极性SPWM调制实现
双极性SPWM调制相比单极性调制具有以下优势:
- 每个开关周期输出正负两种电平
- 等效开关频率提高一倍
- 输出谐波主要集中在2f_sw附近(f_sw为载波频率)
具体实现步骤:
- 将调制波v_m与三角载波v_tri比较
- 当v_m > v_tri时,上管导通,下管关断
- 当v_m < v_tri时,下管导通,上管关断
- 同一桥臂上下管驱动信号互补,加入死区时间防止直通
3. 仿真模型搭建细节
3.1 主电路参数设计
基于2kW单相系统设计实例:
| 参数 | 符号 | 取值 | 设计依据 |
|---|---|---|---|
| 直流电压 | V_dc | 400V | 光伏组件MPPT电压范围 |
| 额定功率 | P_n | 2kW | 系统容量 |
| 电网电压 | V_g | 220V | 单相市电标准 |
| 电网频率 | f_g | 50Hz | 国内标准 |
| 开关频率 | f_sw | 10kHz | 权衡损耗与谐波 |
| L₁电感 | L₁ | 3mH | 限制电流纹波<20% |
| L₂电感 | L₂ | 1mH | 与L₁形成适当分压 |
| 滤波电容 | C | 10μF | 谐振频率约1.2kHz |
谐振频率验证:
code复制f_res = 1/(2π)*√[(3mH+1mH)/(3mH*1mH*10μF)] ≈ 1.15kHz
满足f_sw/10 < f_res < f_sw/2的设计要求。
3.2 控制电路实现
3.2.1 锁相环(PLL)设计
采用基于二阶广义积分器(SOGI)的单相PLL:
matlab复制% SOGI-PLL实现代码示例
function [theta, v_alpha, v_beta] = SOGI_PLL(vg, w0, Ts)
persistent x y q;
if isempty(x)
x = 0; y = 0; q = 0;
end
k = 1.414; % 阻尼系数
v_alpha = x + k*(vg - x);
v_beta = y;
dx = w0*y;
dy = w0*(vg - x - k*(vg - x));
x = x + dx*Ts;
y = y + dy*Ts;
% PLL部分
dq = w0 + 100*(v_alpha*v_beta - q);
q = q + dq*Ts;
theta = mod(q, 2*pi);
end
3.2.2 电流控制器设计
外环PI控制器参数计算:
matlab复制% 外环PI参数设计
L_total = L1 + L2; % 4mH
BW_i = 300; % 电流环带宽(Hz)
Kp_i = 2*pi*BW_i*L_total/Vdc % ≈0.188
Ki_i = (R1 + R2)*Kp_i/L_total % ≈62.7 (假设寄生电阻R1+R2=0.2Ω)
内环P控制器参数通过根轨迹法确定,取Kp_c=0.5可在谐振频率处提供足够阻尼。
3.2.3 前馈补偿设计
理想前馈补偿应为:
code复制G_ff_ideal = (L1s + 1/(Cs)) / (L2s)
实际实现时需加入低通滤波防止高频噪声放大:
matlab复制% 前馈补偿实现
function v_ff = feedforward(vg, w0, Ts)
persistent v_ff_prev;
if isempty(v_ff_prev)
v_ff_prev = 0;
end
w_cutoff = 2*pi*1000; % 1kHz截止频率
alpha = w_cutoff*Ts/(1 + w_cutoff*Ts);
v_ff = alpha*vg + (1-alpha)*v_ff_prev;
v_ff_prev = v_ff;
end
3.3 保护功能实现
-
过流保护:
- 实时监测i₁和i₂
- 超过1.5倍额定值立即封锁PWM
-
过/欠压保护:
- 检测V_dc和V_g
- 超出±15%范围触发保护
-
孤岛保护:
- 主动频率偏移法(AFD)
- 检测到孤岛后在2秒内停机
4. 仿真结果分析
4.1 稳态性能验证
在额定功率2kW条件下:
- 并网电流有效值:9.09A(=2kW/220V)
- 电流电压相位差:<1°
- THD分析结果:2.37%

图示:并网电流(蓝色)与电网电压(红色)波形,显示良好的同相关系和正弦度
4.2 动态响应测试
阶跃负载变化(1kW→2kW)时:
- 调节时间:<10ms
- 超调量:<5%
- 无振荡现象

图示:负载阶跃变化时的并网电流响应曲线
4.3 谐振抑制对比
| 条件 | 谐振峰值(dB) | 并网电流THD |
|---|---|---|
| 无阻尼 | +18.7 | 15.3% |
| 有源阻尼 | +2.1 | 2.4% |

图示:有源阻尼(蓝)与无阻尼(红)时的频率响应对比
4.4 电网扰动测试
模拟电网电压骤降20%时:
- 前馈控制使电流恢复时间从5个周期缩短至1个周期
- 无前馈时出现明显的暂态振荡
5. 关键问题与解决方案
5.1 数字控制延迟影响
问题现象:
- 数字控制固有的计算延迟会导致相位裕度降低
- 在10kHz开关频率下,1个采样周期延迟(100μs)相当于18°相位滞后
解决方案:
- 采用预测电流控制算法补偿延迟
- 或降低控制器带宽(但会牺牲动态性能)
5.2 参数敏感性问题
问题现象:
- LCL参数(特别是电感值)随温度和电流变化
- 导致实际谐振频率偏离设计值
解决方案:
- 在线参数辨识:注入小信号扰动,通过FFT分析响应
- 自适应控制:自动调整阻尼系数Kp_c
5.3 非线性因素影响
问题现象:
- 死区时间导致输出电压畸变
- IGBT导通压降引入非线性
解决方案:
- 死区补偿:根据电流极性补偿丢失的伏秒积
matlab复制% 死区补偿实现
function V_comp = deadtime_comp(i, Vdc, T_dead, T_sw)
direction = sign(i);
V_loss = (Vdc * T_dead/T_sw) * direction;
V_comp = V_loss; % 添加到调制波
end
6. 工程实践建议
-
硬件设计要点:
- 电感采用分布式气隙铁芯结构,降低饱和风险
- 电容选用薄膜电容,保证高频特性
- 电流采样建议采用闭环霍尔传感器,带宽需>10倍开关频率
-
软件实现优化:
- 采用对称规则采样SPWM,降低计算量
- 关键中断服务程序(如PWM中断)用汇编优化
- 加入滑动平均滤波处理采样信号
-
调试步骤:
- 先开环测试,验证PWM和驱动电路
- 然后仅启用内环,测试电流采样和阻尼效果
- 最后启用外环,逐步增加功率
-
参数整定方法:
- 内环P系数:从0开始增大,直到谐振峰被抑制
- 外环PI参数:先设Ki=0,增大Kp至临界振荡,然后加入Ki改善稳态误差
经验分享:在实际调试中,我们发现电容电流采样噪声是影响阻尼效果的主要因素。采用二阶巴特沃斯低通滤波(截止频率设为开关频率的1/3)可有效改善信号质量,同时不会显著影响控制性能。
