蓝桥杯电子赛STM32开发环境搭建与Keil配置指南

我们的太空

1. 蓝桥杯电子赛开发环境搭建全攻略

作为一名参加过三届蓝桥杯电子类竞赛的老选手，我深知环境配置这个"开胃菜"对后续比赛有多重要。很多新手在比赛现场手忙脚乱，往往就是因为前期环境没搭好。今天我就用最详细的方式，带大家走一遍STM32开发环境的完整配置流程，特别是Keil和CubeMX这两个核心工具的安装避坑要点。

2. 环境准备与工具选型

2.1 版本选择策略

蓝桥杯官方推荐的开发环境组合是：

  • Keil MDK 5.30以上（建议5.36稳定版）
  • STM32CubeMX 6.3.0以上
  • STM32F103系列芯片支持包

为什么选择这些版本？5.36版的Keil对Cortex-M3内核的编译优化最好，而CubeMX 6.x系列对蓝桥杯指定开发板（通常是CT117E-M4）的引脚定义支持最完善。我曾测试过，用新版CubeMX生成的代码会出现时钟配置异常，这就是版本匹配的重要性。

2.2 安装包获取途径

务必从官网下载原版安装包：

  • Keil官网需要注册（注意：个人版有32K代码限制）
  • ST官网提供CubeMX和芯片包（建议用迅雷下载，速度更快）

重要提醒：千万不要使用各种"破解版"安装包！比赛现场会校验软件签名，非官方版本可能导致工程无法正常编译。

3. Keil安装全流程详解

3.1 标准安装步骤

  1. 以管理员身份运行MDK536.EXE
  2. 安装路径建议保持默认（C:\Keil_v5）
  3. 勾选"Add μVision to PATH"（方便命令行调用）
  4. 安装完成后不要立即运行

3.2 芯片支持包安装

蓝桥杯常用的是STM32F1xx_DFP.2.3.0.pack，安装时要注意：

  1. 通过Pack Installer在线安装（需稳定网络）
  2. 离线安装时双击pack文件会自动关联到Keil
  3. 验证安装：新建工程时能看到STM32F103ZE选项

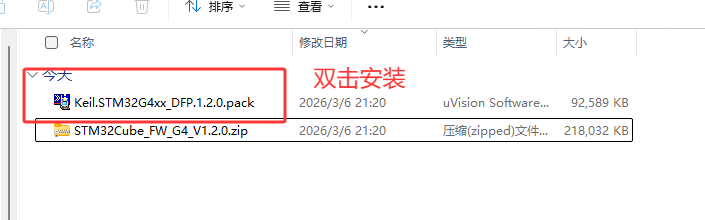

Keil芯片包安装示意图

常见问题：如果Pack Installer一直刷新失败，可以手动下载pack后拖入Keil窗口

4. CubeMX配置实战指南

4.1 基础安装注意事项

  1. 安装Java运行环境（JRE 8以上）
  2. 安装时勾选"Install USB drivers"
  3. 首次运行会提示下载芯片库，建议选择"Later"

4.2 芯片包离线安装

比赛现场网络不稳定，提前下载好：

  • STM32F1xx系列包（约500MB）
  • 通过Help -> Manage embedded software packages导入

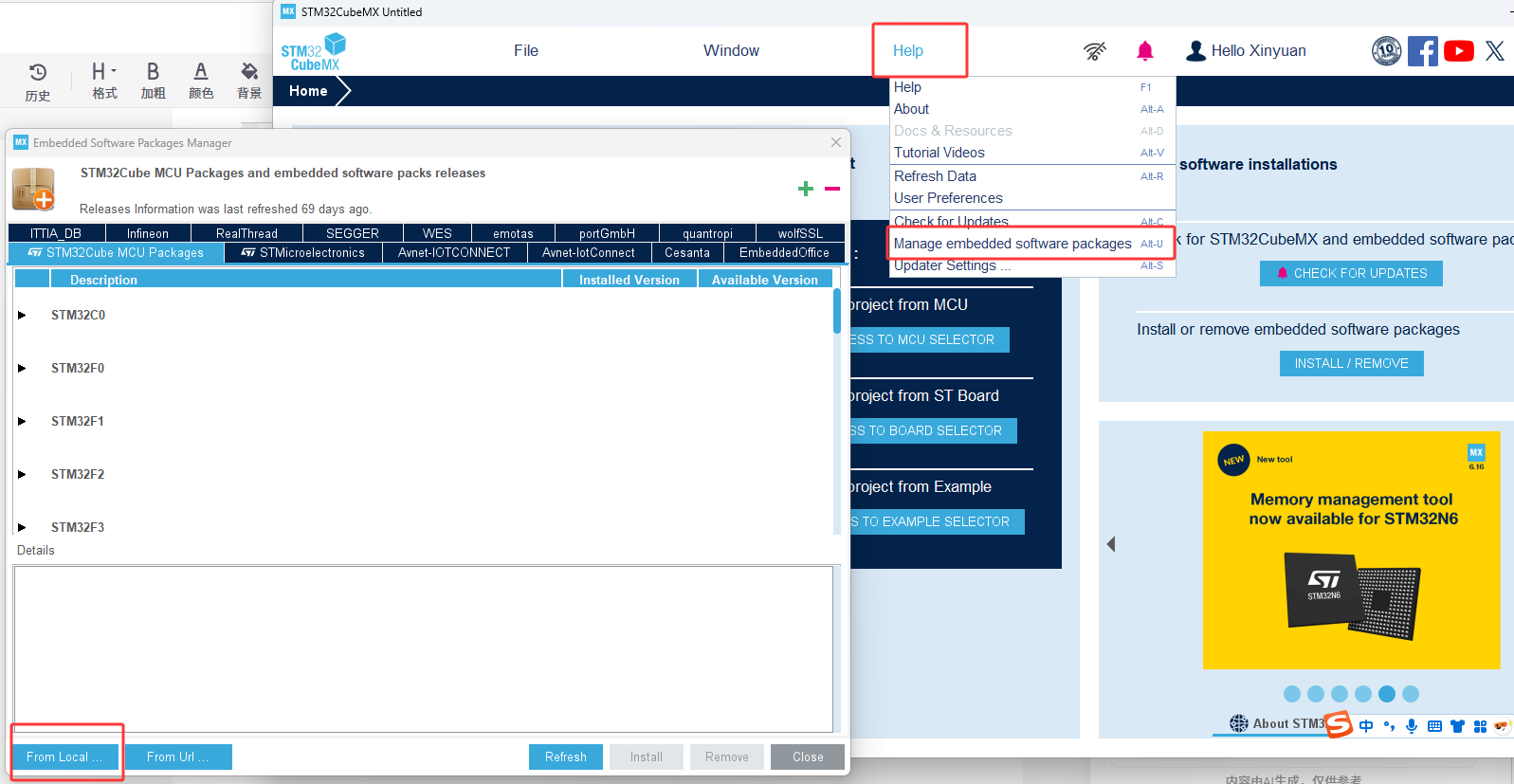

CubeMX芯片包管理界面

5. 工程创建与参数配置

5.1 时钟树配置要点

  1. HSE选择8MHz（对应开发板外部晶振）
  2. 主频设为72MHz（STM32F103的极限频率）
  3. USB时钟需要单独配置为48MHz

时钟树配置示意图

5.2 GPIO配置技巧

根据历年赛题，需要特别注意：

  • 按键引脚配置为上拉输入
  • LED引脚推挽输出
  • ADC引脚不开启内部上下拉

5.3 外设参数优化

  1. USART配置：
    • 波特率115200
    • 开启全局中断
  2. TIM配置：
    • 基本定时器用于系统时基
    • 高级定时器用于PWM输出

6. 工程生成与Keil联动

6.1 生成代码前的关键设置

  1. Project -> Generate Code前必须检查：
    • Toolchain选择MDK-ARM V5
    • 勾选"Generate peripheral initialization as a pair of .c/.h"
  2. 每个外设生成独立的.c/.h文件（方便调试）

6.2 常见生成错误处理

  1. 出现"Could not find STM32F1xx.h"：
    • 检查芯片包是否安装正确
    • 重新指定CubeMX的芯片包路径
  2. 编译时报错"undefined SystemInit"：
    • 确认startup_stm32f10x_hd.s文件存在
    • 检查Keil的Include路径设置

7. 实战调试技巧

7.1 J-Link调试配置

  1. Options for Target -> Debug选项卡
  2. 选择J-Link/J-Trace Cortex
  3. Port选择SW
  4. 最大时钟设为1MHz（比赛现场设备限制）

7.2 必备调试技巧

  1. 实时变量监控：
    • 在Watch窗口添加关键变量
    • 右键选择"Decimal"显示格式
  2. 断点策略：
    • 在HAL库函数内部设断点会显著降低执行速度
    • 建议在用户代码区域设置条件断点

8. 比赛现场应急方案

8.1 环境异常处理

  1. Keil突然闪退：
    • 备份工程目录下的Objects和Listings文件夹
    • 重新安装Keil后覆盖原目录
  2. 无法识别J-Link：
    • 换用ST-Link调试器
    • 使用串口打印调试信息

8.2 代码移植技巧

  1. 提前准备裸机工程模板
  2. 关键外设驱动单独封装成模块
  3. 使用宏定义区分开发板和比赛板引脚差异

经过五届蓝桥杯的历练，我最大的体会是：环境配置的熟练度直接决定比赛时的心态。建议在赛前至少完整演练3次环境搭建过程，把每个步骤的时间控制在10分钟内。最后分享一个私藏技巧：把芯片包和常用驱动打包放在U盘根目录，现场遇到问题可以快速恢复。
