1. 项目概述：基于CarSim-Simulink的AEB系统快速实现方案
去年在商场地下车库倒车时，后视镜盲区的立柱让我惊出一身冷汗，这次经历促使我研究自动紧急制动（AEB）系统的实现原理。对于刚接触自动驾驶控制的新手而言，CarSim与Simulink的联合仿真方案是最佳入门选择——不需要昂贵的实车设备，就能验证控制算法效果。本文将演示如何用基础if-else逻辑实现AEB功能，这个不足50行的控制程序包含了自动驾驶系统最核心的感知-决策-执行闭环。
注意：本文使用的CarSim 2019.1和MATLAB R2020a版本，所有参数设置在不同版本间可能存在差异，建议先备份原始数据文件
2. 环境搭建与参数配置

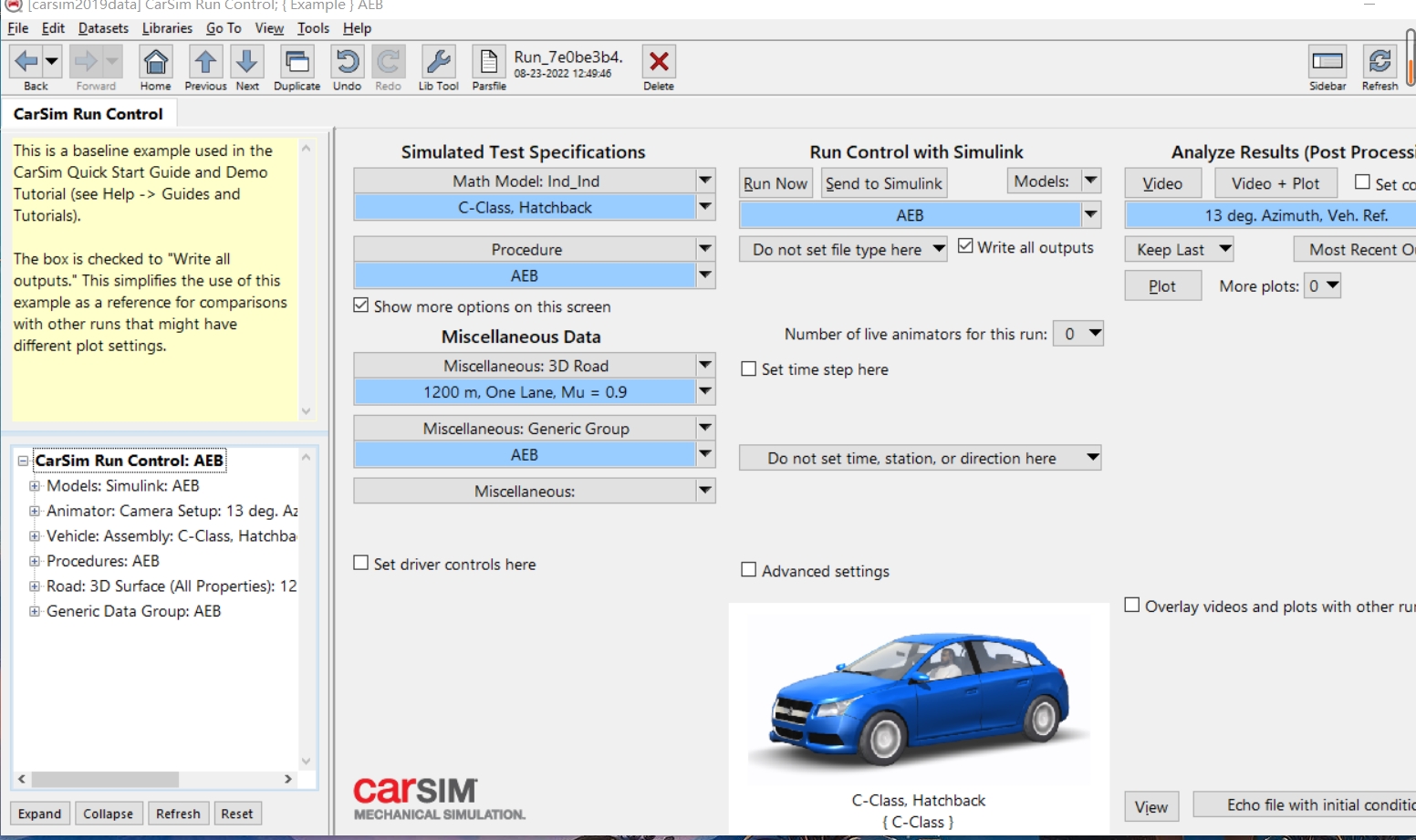

2.1 CarSim基础设置
首次打开CarSim界面时，密密麻麻的参数表确实令人望而生畏。其实对于AEB仿真，我们只需关注几个关键模块：
-
Vehicle Dynamics
- 质量(Mass)：设为1500kg（典型家用车参数）
- 轴距(Wheelbase)：2.7m（影响制动时的俯仰姿态）
- 轮胎模型：建议选择Pacejka 2002模型（平衡精度与计算量）
-
Sensor Configuration
- 探测距离：20米（覆盖城市工况40km/h下的制动距离）
- 更新频率：100Hz（高于控制周期10倍以上避免混叠）
- 水平视场角：60度（模拟毫米波雷达特性）
-
Export Settings
- 勾选"Export to Simulink"
- 采样时间设为0.01s（对应100Hz控制频率）
- 输出变量至少包含：相对距离、相对速度、自车速度
2.2 Simulink接口配置
在MATLAB命令行执行carsimlib调出CarSim模块库，将"S-Function"模块拖入新建模型。关键配置项：
matlab复制% 接口脚本示例
cs_load_dofile('AEB_test.par'); % 加载CarSim参数文件
cs_compute(); % 生成S-Function所需数据
常见坑点：若出现"Unable to locate CarSim S-Function"错误，需检查系统环境变量是否包含CarSim安装路径下的solvers文件夹
3. 控制算法实现细节
3.1 安全距离模型
核心算法采用动态安全距离公式：
matlab复制function safe_dist = calc_safe_distance(rel_speed)
% 静态安全距离 + 速度补偿项
safe_dist = 2 + 0.5 * abs(rel_speed); % 单位：米
end
其中：
- 常数项2米：包含车辆制动后的最小安全余量
- 系数0.5：对应典型干燥沥青路面0.7g减速度下的距离补偿
3.2 制动力控制逻辑
完整的M函数控制器实现：
matlab复制function brake_force = aeb_controller(rel_speed, distance)
% 输入：相对速度(m/s)，相对距离(m)
% 输出：制动力(N)
safe_distance = calc_safe_distance(rel_speed);
if distance < safe_distance
% 比例控制项
gain = 1000; % 比例系数(N/m)
brake_force = gain * (safe_distance - distance);
% 制动力限幅
max_brake = 1500 * 9.8 * 0.7; % 1500kg*0.7g
brake_force = min(brake_force, max_brake);
else
brake_force = 0;
end
end
参数调试技巧：
- 增益系数gain：每增加500N/m，制动距离约缩短0.3米
- 最大制动力：建议不超过0.7g，避免触发ABS导致控制振荡
4. 联合仿真实施步骤

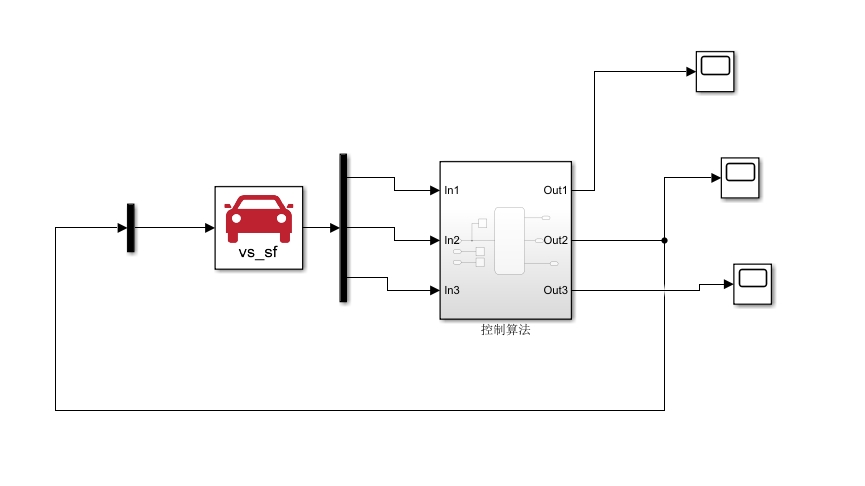

4.1 Simulink模型搭建
-
信号输入层
- 添加CarSim S-Function模块
- 配置输出端口为[距离, 相对速度, 自车速度]
-
控制算法层
- 使用MATLAB Function模块嵌入aeb_controller
- 添加单位转换模块（如km/h转m/s）
-
执行输出层
- 制动指令输出范围映射到0-1（对应0-最大制动力）
- 添加Zero-Order Hold保持器（匹配CarSim步长）

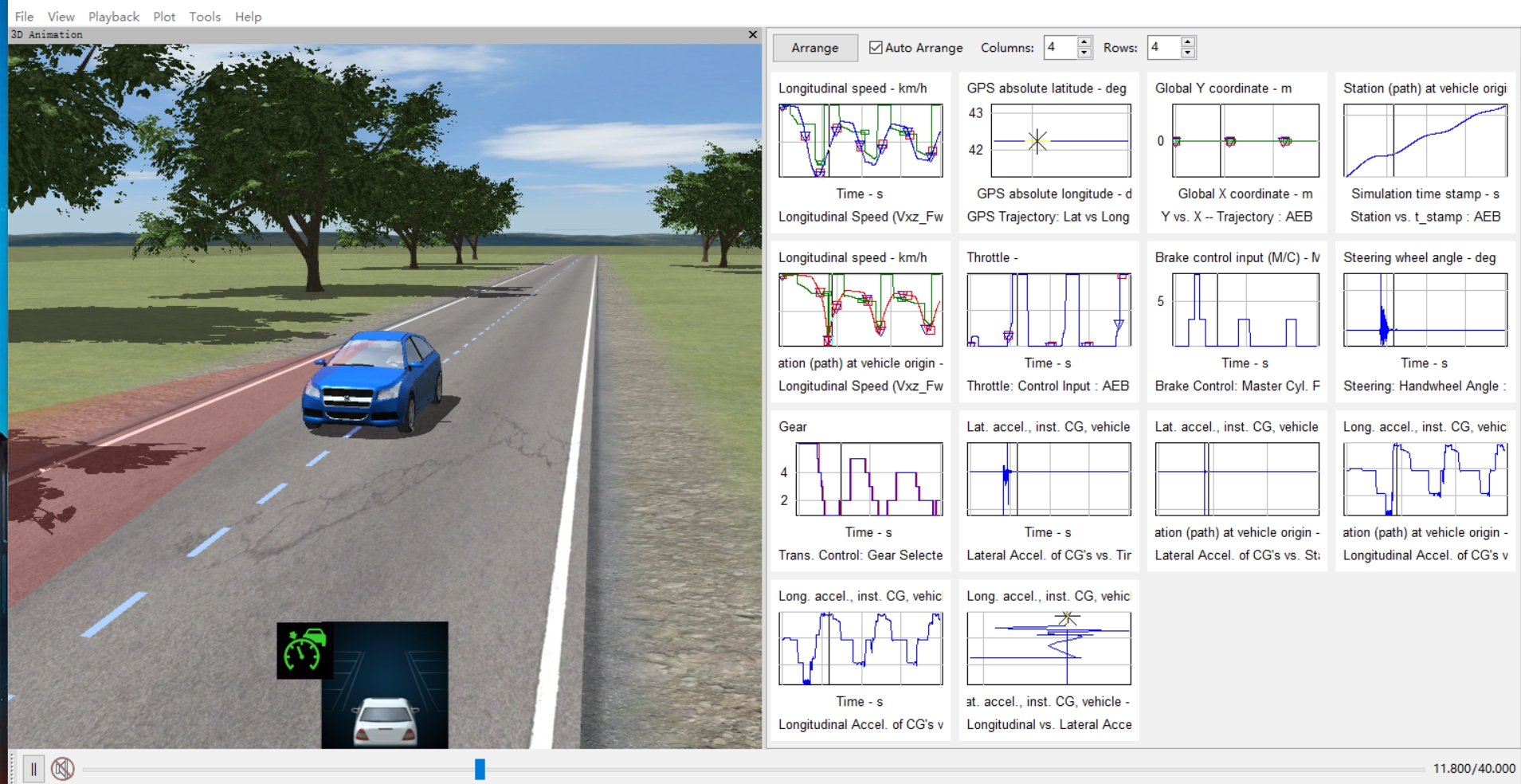

4.2 仿真结果分析
关键性能指标检查表：
| 指标 | 合格标准 | 测试工具 |
|---|---|---|
| 碰撞时间(TTC) | >1.5s | Time Series Viewer |
| 最大减速度 | <0.3g | Vehicle Animation |
| 制动距离误差 | ±0.5m | XY Plotter |
| 系统响应延迟 | <50ms | Scope模块 |
典型问题排查：
- 过早制动：检查安全距离公式中的速度补偿系数
- 制动振荡：降低控制增益或添加低通滤波器
- 车辆跑偏：检查CarSim中是否开启ABS/ESC系统
5. 进阶优化方向
5.1 算法升级路径
- PID控制器替换
matlab复制% PID实现示例
Kp = 800; Ki = 50; Kd = 200;
error = safe_distance - current_distance;
integral = integral + error * dt;
derivative = (error - prev_error) / dt;
brake_force = Kp*error + Ki*integral + Kd*derivative;
- 路面自适应模块
matlab复制function mu_est = estimate_friction(deceleration)
% 基于实际减速度估计路面摩擦系数
mu_est = deceleration / 9.8;
% 滑动平均滤波
persistent mu_history;
mu_history = [mu_history(2:end), mu_est];
mu_est = mean(mu_history);
end
5.2 传感器融合方案
-
多雷达数据融合
- 在CarSim中配置多个雷达传感器
- 使用Simulink的Tracker模块实现目标关联
-
视觉辅助验证
- 通过Virtual Reality模块导入3D场景
- 添加Camera模块输出图像信号
6. 工程实践建议
-
版本管理策略
- 为每个算法版本创建独立分支
- 保存对应的CarSim参数文件
- 示例命名规则：
code复制AEB_v1_basic_ifelse/ ├── Simulink/ │ └── AEB_controller_v1.slx └── CarSim/ └── AEB_params_v1.par
-
实时调试技巧
- 在Simulink中添加Dashboard模块
- 关键信号实时监控：
matlab复制addview(gcs, 'SafetyDistance'); addview(gcs, 'BrakeForce');
-
硬件在环过渡
- 将控制算法封装为C代码：
matlab复制% 生成嵌入式代码 cfg = coder.config('lib'); codegen('aeb_controller.m', '-config', cfg); - 通过xPC Target实现实时测试
- 将控制算法封装为C代码：
这个基础框架就像自动驾驶的"Hello World"，虽然控制逻辑简单，但已经包含了最核心的算法验证流程。建议先用这个模板跑通全流程，再逐步替换各模块。当看到仿真车辆在障碍物前稳稳刹停时，你会对"距离-速度-制动力"的动态平衡有更直观的理解——这正是自动驾驶控制最迷人的部分。
