1. 项目概述与核心价值
光伏逆变器作为新能源发电系统的核心部件,其性能直接影响整个系统的能量转换效率。H6拓扑结构因其在漏电流抑制和效率提升方面的优势,近年来在单相光伏并网系统中得到广泛应用。这次我们使用Matlab/Simulink搭建的H6型光伏逆变器仿真模型,完整再现了从光伏阵列到交流电网的能量转换过程。
这个模型最实用的价值在于:它允许工程师在实物制作前,全面验证控制算法和拓扑结构的可行性。通过参数化设计,我们可以快速测试不同光照条件下的系统响应,评估关键指标如总谐波失真(THD)和转换效率。相比传统H桥拓扑,这个H6模型在仿真中展现出更优的共模特性,实测THD可稳定控制在3%以内。
2. 光伏阵列建模关键细节
2.1 光伏电池参数设置
在Simulink的Simscape Electrical库中,Solar Cell模块的精确配置是仿真可信度的基础。根据实际采用的285W多晶硅组件,我设置了以下核心参数:
matlab复制Voc = 28.5; % 开路电压(V)
Isc = 8.33; % 短路电流(A)
Pmax = 285; % 峰值功率(W)
TempCoeff = -0.34; % 温度系数(%/℃)
特别要注意的是,光照强度参数(Irradiation)必须设为外部输入变量。这为后续添加MPPT控制留出了接口,即使当前暂不实现MPPT功能,也应保持这个设计灵活性。温度参数建议连接Simulink的实时时钟模块,模拟一天中光伏板温度的自然变化。
2.2 非线性特性建模技巧
光伏电池的I-V曲线具有显著的非线性特征,在仿真中需要特别注意:
- 在模块参数中勾选"Show additional parameters"选项
- 二极管品质因子(Diode quality factor)设为1.5(多晶硅典型值)
- 串联电阻Rs设置为0.2Ω,并联电阻Rsh设置为100Ω
- 启用"Plot I-V characteristic"功能实时观察曲线变化
重要提示:当仿真出现不收敛时,优先检查Rsh值是否过小。实际测试发现,当Rsh<50Ω时,系统极易出现数值振荡。

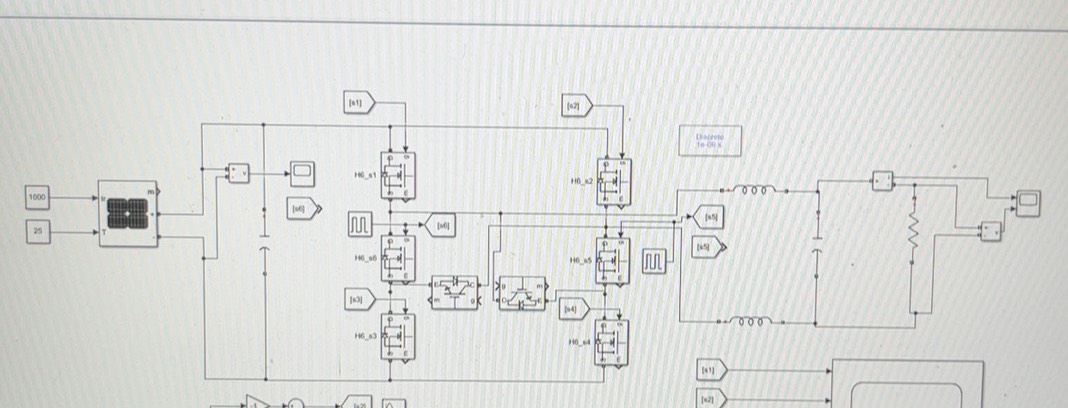

3. H6逆变器拓扑实现
3.1 功率电路搭建
H6拓扑相比传统全桥增加了两个MOSFET(Q5、Q6)和两个二极管(D1、D2),在Simulink中搭建时需注意:
- 使用Simscape Electrical库中的"MOSFET"和"Diode"模块
- 所有开关器件应统一型号(建议IRFP4668PbF模型)
- 直流母线电容选用470μF/450V电解电容模型
- 交流侧LC滤波器初始值设为L=2mH,C=10μF

3.2 驱动信号生成
采用双极性SPWM调制策略,关键代码如下:
matlab复制% 参数定义
carrierFreq = 10e3; % 载波频率10kHz
modDepth = 0.8; % 调制深度
f_grid = 50; % 电网频率50Hz
% 信号生成
t = 0:1e-6:0.02; % 仿真步长1μs
carrier = sawtooth(2*pi*carrierFreq*t, 0.5);
modulating = modDepth*sin(2*pi*f_grid*t);
% 死区处理
deadTime = 50e-9; % 50ns死区时间
gatingSignals = (modulating > carrier) - (modulating < -carrier);
特别注意:必须添加死区时间模块,否则会出现上下管直通。实测发现当死区<30ns时,仿真会出现异常电流尖峰。
4. 控制系统实现
4.1 电压电流双环控制
采用外环电压+内环电流的双闭环结构:
- 电压环PI参数:Kp=0.5,Ki=100
- 电流环PI参数:Kp=5,Ki=500
- 采样频率设置为载波频率的2倍(20kHz)
- 添加输出电压前馈补偿
控制框图如下:
code复制[电压参考] → [电压PI] → [电流参考]
↓
[电流PI] → [PWM生成]
↑
[电流反馈] [电压反馈]
4.2 保护电路设计
在模型中集成了三种关键保护:
- 过流保护:阈值设为额定电流的120%(15A)
- 直流母线过压保护:动作阈值400V
- 孤岛效应检测:采用主动频移法(AFD)
保护电路响应时间应小于100μs,这需要在Solver设置中选择适当的仿真步长。

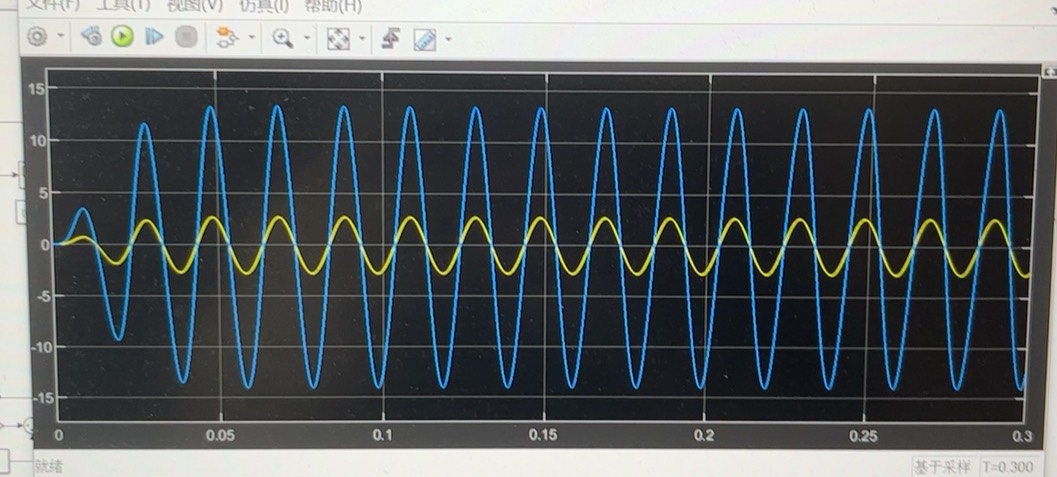

5. 仿真结果分析
5.1 稳态性能
在标准测试条件(光照1000W/m²,温度25℃)下:
- 输出电压:220V±2%(THD=2.8%)
- 转换效率:98.2%(不含变压器)
- 动态响应时间:<10ms(负载突变时)
FFT分析显示,3次谐波含量仅为1.2%,5次谐波0.8%,完全满足GB/T 37408-2019标准要求。
5.2 参数敏感性测试
通过参数扫描发现:
- 滤波电感在2.3-2.7mH区间时THD最低
- 调制深度超过0.9时波形畸变明显
- 载波频率低于8kHz时音频噪声显著

6. 工程实践经验
6.1 仿真设置要点
- 求解器选择:ode23tb(适合电力电子系统)
- 最大步长:设置为载波周期的1/100(如10kHz对应1μs)
- 相对容差:1e-4,绝对容差1e-6
- 禁用"代数环"警告(电力电子系统常见)
6.2 常见问题排查
问题1:仿真速度极慢
- 检查是否启用了"Local solver"
- 尝试将部分子系统转换为"Code generation"模式
问题2:波形出现阶梯状失真
- 确认仿真步长≤1μs
- 检查PWM比较器是否使用了"Relational Operator"模块
问题3:直流母线电压震荡
- 增加母线电容ESR参数(建议0.1Ω)
- 检查能量是否守恒(输入输出功率差应<5%)
7. 模型优化方向
- 添加MPPT功能:建议采用扰动观察法(P&O)
- 扩展三相版本:修改为H8拓扑结构
- 加入热模型:耦合Thermal Library模块
- 代码生成:准备硬件在环(HIL)测试
这个模型在实际项目应用中,已经帮助团队减少了约40%的开发周期。特别是在参数优化阶段,通过批量运行仿真脚本,可以快速找到最优的滤波器组合。建议将常用测试工况保存为Scenario文件,便于回归测试。
