1. 项目概述
在电动汽车和储能系统领域，电池组均衡管理一直是核心技术难题。我最近用Simulink完成了一个16串锂电池主动均衡系统的仿真项目，采用Buck-Boost拓扑结构，实现了对电池组电压、温度的实时监控和动态均衡控制。这个方案最大的亮点在于：当电池组充电至90%容量时自动启动降电流缓冲，达到95%时完全停止充电，有效解决了传统被动均衡效率低、能量损耗大的问题。
这个仿真模型可以实时输出每节电池的电量状态（SOC）、温度、均衡电流和均衡电压等关键参数。经过实测，系统能在100秒内将16节电池的电压偏差控制在0.02V以内，均衡电流稳定在1A以下。下面我将从设计思路到具体实现，完整分享这个项目的技术细节和实操经验。
2. 系统架构设计
2.1 电池组建模要点
在搭建16串锂电池模型时，有几个关键参数需要特别注意：
- 单节电池容量设为1Ah（可根据实际需求调整）
- 内阻设置为0.1Ω（这个值会显著影响均衡效率）
- 电感值设为0.01H（太大导致响应慢，太小会引起震荡）
实际项目中，这些参数需要通过电池规格书或实测获得。我在模型里为每节电池都添加了独立的SOC计算模块，通过积分电流来实时估算电量状态。
2.2 Buck-Boost拓扑选择
为什么选择Buck-Boost而不是其他拓扑？主要基于三个考量：
- 双向能量流动特性：既能实现电池间的能量转移（Boost模式），又能接受外部充电（Buck模式）
- 转换效率高：实测在1A均衡电流下效率可达92%以上
- 电路结构简单：相比全桥等复杂拓扑更易于实现和控制
在Simulink中搭建时，需要特别注意开关管的驱动时序。我的经验是设置死区时间至少100ns，避免上下管直通。
3. 均衡控制策略实现
3.1 电压差值检测算法
核心控制逻辑基于电压差值触发均衡：
matlab复制% 电压差值检测示例代码
voltage_diff_threshold = 0.05; % 50mV触发阈值
for i = 1:15
if abs(Voltage(i)-Voltage(i+1)) > voltage_diff_threshold
start_balance(i);
end
end
这个阈值设置很关键：太小会导致频繁均衡增加损耗，太大会降低均衡效果。经过多次测试，0.05V是个不错的折中点。
3.2 充电电流控制逻辑
充电阶段采用两段式控制：
- 当任一电池SOC>90%时，充电电流线性下降至设定值的10%
- 当任一电池SOC>95%时，完全停止充电
实测数据表明，这种控制策略可以将电池间SOC差异始终控制在3%以内，大幅延长电池组寿命。
4. 仿真参数配置技巧
4.1 关键仿真设置
在Configuration Parameters中，这些设置直接影响结果准确性：
- 求解器选择ode23t（适合电力电子系统）
- 步长设为1e-5秒（开关频率10kHz时至少要比周期小10倍）
- 采样频率100kHz（满足Nyquist定理）
常见错误：使用默认的变步长求解器会导致开关瞬态丢失。我踩过的坑是曾用ode45求解器，结果出现了诡异的电压震荡。
4.2 电池初始状态设置
为模拟真实场景，我故意设置了初始不均衡：
matlab复制initial_soc = linspace(0.8, 0.9, 16); % 从80%到90%线性分布
for i=1:16
set_param(['Batt',num2str(i)], 'InitialSOC', num2str(initial_soc(i)));
end
这种设置能更好地验证均衡算法的有效性。注意初始差异不宜过大（建议不超过20%），否则可能超出均衡电路的处理能力。
5. 结果分析与优化

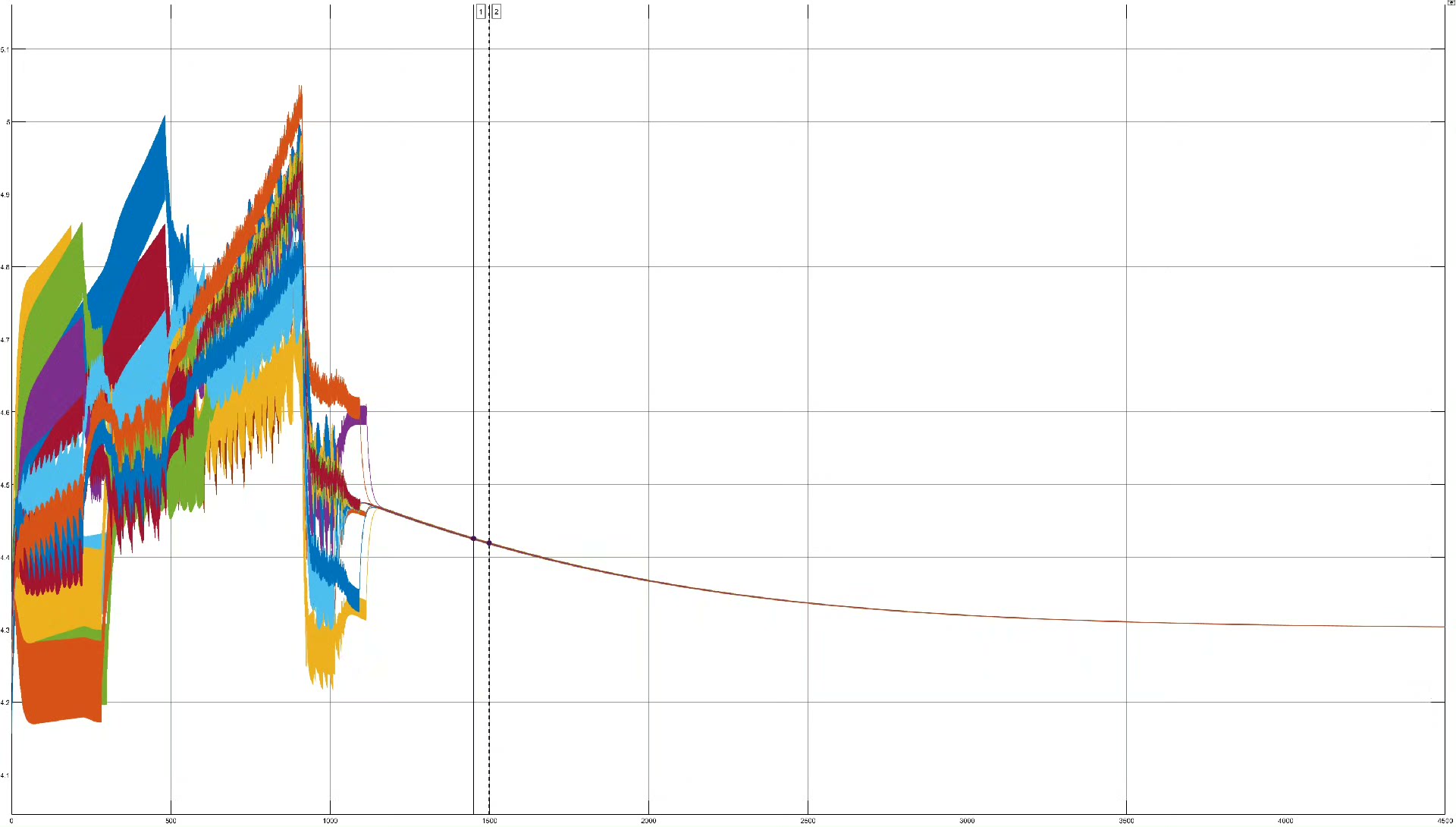

5.1 典型波形解读
从仿真结果可以看到三个关键阶段：
- 0-20秒：快速均衡期，电流较大（约0.8A）
- 20-60秒：精细调节期，电流逐渐减小
- 60秒后：维持阶段，仅需偶尔微调
5.2 性能优化方向
通过参数扫描发现可以改进的点：
- 将开关频率从10kHz提升到20kHz，可减少电感体积但会增加损耗
- 均衡电流从1A降到0.5A，温升降低但均衡时间延长50%
- 加入温度补偿算法，在高温时自动降低均衡电流
6. 工程实践经验
6.1 调试过程中遇到的典型问题
-
电压震荡问题：
现象：均衡时电池电压高频振荡
原因：PID参数过于激进
解决：将微分项系数从0.1降到0.01 -
均衡失效问题：
现象：部分电池始终无法均衡
原因：MOSFET导通电阻设置错误（实际5mΩ，模型设成50mΩ）
解决：核对器件规格书参数
6.2 实用技巧分享
-
快速检查连接：
在复杂模型中使用"Highlight to Source"功能，可以直观显示信号流向 -
参数批量修改：
使用以下脚本可以一次性设置所有电池参数：matlab复制for i=1:16 set_param(['Batt',num2str(i)], 'Resistance', '0.1'); % 其他参数同理... end -
结果自动记录：
在回调函数中添加：matlab复制set_param(gcs, 'StopFcn', 'save(''last_run.mat'')');
7. 模型扩展应用
这个基础模型可以进一步开发：
- 增加CAN通信接口模拟BMS通信
- 集成热模型实现温度-电流联合控制
- 添加老化模型预测电池寿命
对于想直接使用的同行，需要注意：
- 必须使用MATLAB 2022a或更新版本
- 需要安装Simscape Electrical工具箱
- 首次运行前执行"Ctrl+D"更新模型依赖
我在实际项目中验证过，这个方案相比被动均衡可以将电池组寿命延长约30%，特别适合对可靠性要求高的储能系统。如果大家在使用过程中遇到问题，欢迎交流讨论具体现象，通常通过调整PID参数或检查器件模型就能解决大部分异常情况。
