1. 项目概述与场景搭建
十字机械手仿真项目是工业自动化入门的绝佳练手案例。这个项目模拟了四台加工中心通过传送带与中央机械手协同工作的场景，核心在于用梯形图实现物料流转与机械手动作的精准控制。FactoryIO作为3D仿真平台，其预制机器人模块需要通过PLC的IO信号触发固定动作序列，这种"半物理半虚拟"的特性特别适合教学演示。
1.1 软件环境配置要点
工欲善其事必先利其器，环境搭建阶段有几个关键细节需要注意：
- TIA Portal V16安装：务必勾选"LAD梯形图编程"和"PLC仿真"组件，安装后检查STEP7 Professional是否激活成功。新手常犯的错误是只安装基础组件导致无法进行PLC编程。
- FactoryIO 2.4配置：安装时选择"Educational License"，首次启动需在Settings→Driver中选择"SIEMENS S7-PLCSIM"驱动，这是与博图仿真的通信桥梁。实测发现若先开PLCSIM后启动FactoryIO，通信成功率更高。
重要提示：两个软件的工程路径不要包含中文，否则可能出现无法预料的通信故障。建议在D盘根目录创建"FactoryIO_Project"专用文件夹。

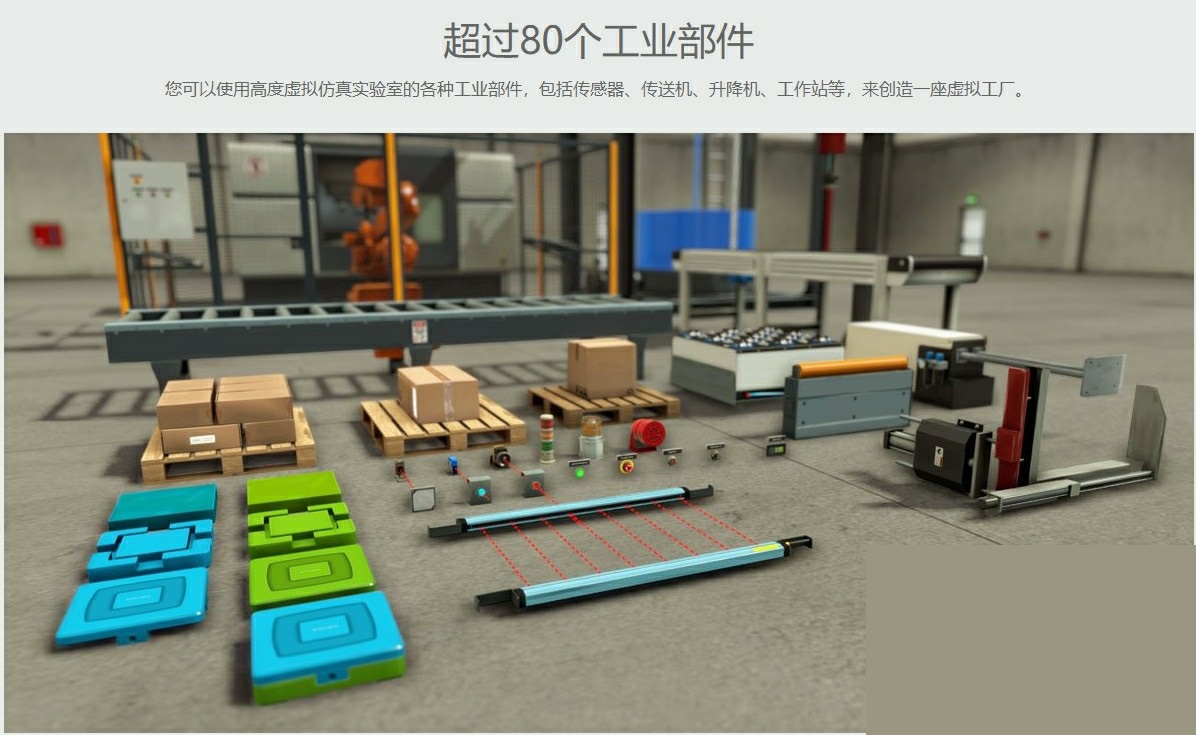

1.2 场景元件布局技巧
在FactoryIO中搭建十字形产线时，建议按以下顺序操作：
- 从"Machines"分类拖入4个CNC加工中心，按十字形布局放置，间距保持2米以上
- 使用"Conveyors"中的滚筒传送带连接各工位，注意设置传送方向箭头
- 关键传感器布置：
- 每个加工中心出口安装光电传感器（Object Detector）
- 分流点前安装颜色传感器（Color Sensor）
- 机械手工位安装双料检测传感器（Double Detector）
- 从"Robots"添加SCARA机械手，将其底座对准中央组装工位
2. PLC程序设计框架
2.1 信号地址规划表
在博图中建立PLC变量时，建议采用结构化命名方式。以下是核心信号分配示例：
| 信号类型 | 变量名 | 地址 | 注释 |
|---|---|---|---|
| 输入信号 | 加工中心1_就绪 | I0.0 | 常开触点 |
| 输出信号 | 传送带1_正转 | Q0.0 | 需配合变频器使用 |
| 内部标志位 | 机械手_忙状态 | M10.0 | 状态机控制关键位 |
| 定时器 | 机械手动作延时 | T1 | 预设值2s |
| 计数器 | 分流工位计数 | C10 | 上限值3 |
2.2 主程序架构设计
采用模块化编程思想，将功能分解为多个Network：
ladder复制// Network 1: 急停安全回路
A "急停按钮"
= "安全回路_OK" // 用于所有动力设备使能
// Network 2: 加工中心启动联锁
A "启动按钮"
AN "急停状态"
= "系统使能"
S "加工中心1_RUN"
S "加工中心2_RUN"
// Network 3: 传送带控制
A "加工中心1_完成"
S "传送带1_RUN"
R "加工中心1_RUN"
经验之谈：急停回路必须使用常闭触点(NC)，这样在断线时也能触发安全状态。曾有个项目因使用常开触点导致急停失效，造成仿真场景中"零件满天飞"的滑稽场面。
3. 机械手状态机实现
3.1 四状态转换逻辑
机械手控制是项目难点，推荐使用状态机模式。具体实现如下：
ladder复制// 状态1：待机等待
A "零件到位"
FP "上升沿检测"
S "状态_抓取"
R "状态_待机"
// 状态2：抓取动作
A "状态_抓取"
= "电磁阀_夹紧"
L S5T#2S // 延时2秒确保抓稳
SD T1
A T1
S "状态_提升"
R "状态_抓取"
// 状态3：移动阶段
A "状态_提升"
= "机械手_动作1" // 触发FactoryIO预设动作
L S5T#2S
SD T2
A T2
S "状态_放置"
R "状态_提升"
// 状态4：放置动作
A "状态_放置"
= "电磁阀_松开"
R "状态_放置"
S "状态_待机"
3.2 动画同步技巧
FactoryIO的机械手动作是预录制动画，需注意：
- 每个动作指令后必须留足动画播放时间（实测SCARA机械手需1.5-2秒）
- 使用上升沿(FP)检测触发信号，避免长信号导致重复触发
- 添加动作完成状态检测，例如：
ladder复制A "机械手_动作1"
L S5T#500MS
SD T5
A T5
AN "机械手_忙"
= "动作1_完成"
4. 传送带高级控制策略
4.1 防堵分流算法
采用三级防堵机制实现智能分流：
- 瞬时检测层：通过光电传感器实时监控零件间距
- 短期预警层：计数器记录连续到达的零件数
- 长期保护层：计时器检测持续拥堵时长
ladder复制// 分流计数器逻辑
A "分流位传感器"
FP "检测上升沿"
CU C10 // 加计数
A C10
L 3
>=I
= "激活分流" // 触发分流挡板
// 防堵计时逻辑
A "分流位传感器"
AN "分流完成"
SD T20 // 启动10秒计时
A T20
= "暂停上游加工" // 停止进料
4.2 移位寄存器追踪法
创新性地使用移位寄存器实现零件全程追踪：
ladder复制// 初始化寄存器
MOVE B#16#0, MB20 // 清空8位寄存器
// 零件进入时置位
A "入口传感器"
FP "上升沿"
= "MB20.0" // 第0位置1
// 传送带移动时移位
A "传送带脉冲"
SR MB20 // 整体右移1位
配合这个方案，可以精准判断：
- 零件当前位置（查看寄存器位状态）
- 分流决策依据（检测关键位状态）
- 产能统计（统计移位次数）
5. 调试与优化实录
5.1 常见故障排查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 机械手动作不执行 | FactoryIO驱动未连接 | 检查PLCSIM连接状态 |
| 传送带反向运行 | 变频器方向信号反相 | 修改Q点极性或调整硬件接线 |
| 传感器误检测 | 环境光干扰 | 调整检测阈值或加装遮光罩 |
| 通信延迟 | 电脑性能不足 | 关闭杀毒软件，降低画质 |
5.2 性能优化技巧
- 时序优化：将机械手动作与传送带运行重叠，例如在机械手提升阶段同时启动传送带
- 状态压缩：使用一个字(Word)存储多个状态，通过位操作提高效率
- 批量处理：对连续到达的零件进行分组处理，减少机械手空程
ladder复制// 批量处理示例
A "零件到位"
JCNB NOT_FULL
L "当前批次计数"
L 1
+I
T "当前批次计数"
NOT_FULL: NOP 0
A "批次满信号"
= "开始批量抓取"
