STM32室内甲醛净化系统设计与实现

Golg

1. 项目概述

这个基于STM32的室内甲醛净化系统是我最近完成的一个实用型智能家居项目。作为一名长期从事嵌入式开发的工程师，我发现市面上很多空气净化设备要么价格昂贵，要么功能单一，于是决定自己动手打造一个多功能、低成本的解决方案。

这个系统的核心功能包括：

  • 实时监测甲醛、烟雾和可燃气体的浓度
  • 通过OLED屏幕直观显示环境数据
  • 根据预设阈值自动控制净化器和排气扇
  • 支持手机APP远程监控和控制

整个系统采用模块化设计，硬件成本控制在200元以内，非常适合DIY爱好者复现。下面我将从硬件选型、电路设计、程序开发和实际应用等多个维度，详细分享这个项目的完整实现过程。

2. 硬件设计与选型

2.1 核心控制器选择

我选择了STM32F103C8T6作为主控芯片，主要基于以下几点考虑：

  1. 性价比高：这款Cortex-M3内核的MCU价格仅10元左右，却拥有72MHz主频和丰富的外设资源
  2. 开发生态完善：有成熟的HAL库和标准库支持，社区资源丰富
  3. 引脚数量适中：48脚的LQFP封装正好满足本项目需求，不会造成资源浪费

提示：对于初次接触STM32的开发者，建议先熟悉CubeMX工具，可以快速完成引脚分配和基础配置。

2.2 传感器模块选型

2.2.1 甲醛传感器

选用ZE08-CH2O电化学甲醛传感器，特点：

  • 检测范围：0-5ppm
  • 分辨率：0.01ppm
  • 采用UART输出，直接输出浓度值
  • 预热时间约3分钟

实测中发现，这款传感器需要定期校准（约每3个月一次），否则读数会逐渐偏差。

2.2.2 烟雾传感器

使用常见的MQ-2半导体传感器：

  • 检测气体：烟雾、LPG、丙烷等
  • 工作电压：5V
  • 模拟量输出
  • 需要预热约1分钟

2.2.3 可燃气体传感器

选用MQ-5传感器：

  • 专门检测天然气、液化气
  • 灵敏度高（0.5-10ppm）
  • 同样采用模拟输出

2.3 其他关键部件

  1. 显示模块：0.96寸OLED（SSD1306驱动），I2C接口，功耗低且显示效果清晰
  2. 无线模块：ESP8266-01S，通过AT指令与STM32通信，实现WiFi连接
  3. 执行机构：
    • 5V小型直流风扇（用于排气）
    • 12V轴流风扇+活性炭滤网（净化系统）
  4. 电源设计：
    • 主电源：12V/2A适配器
    • 通过AMS1117-3.3和LM2596分别提供3.3V和5V

3. 电路设计详解

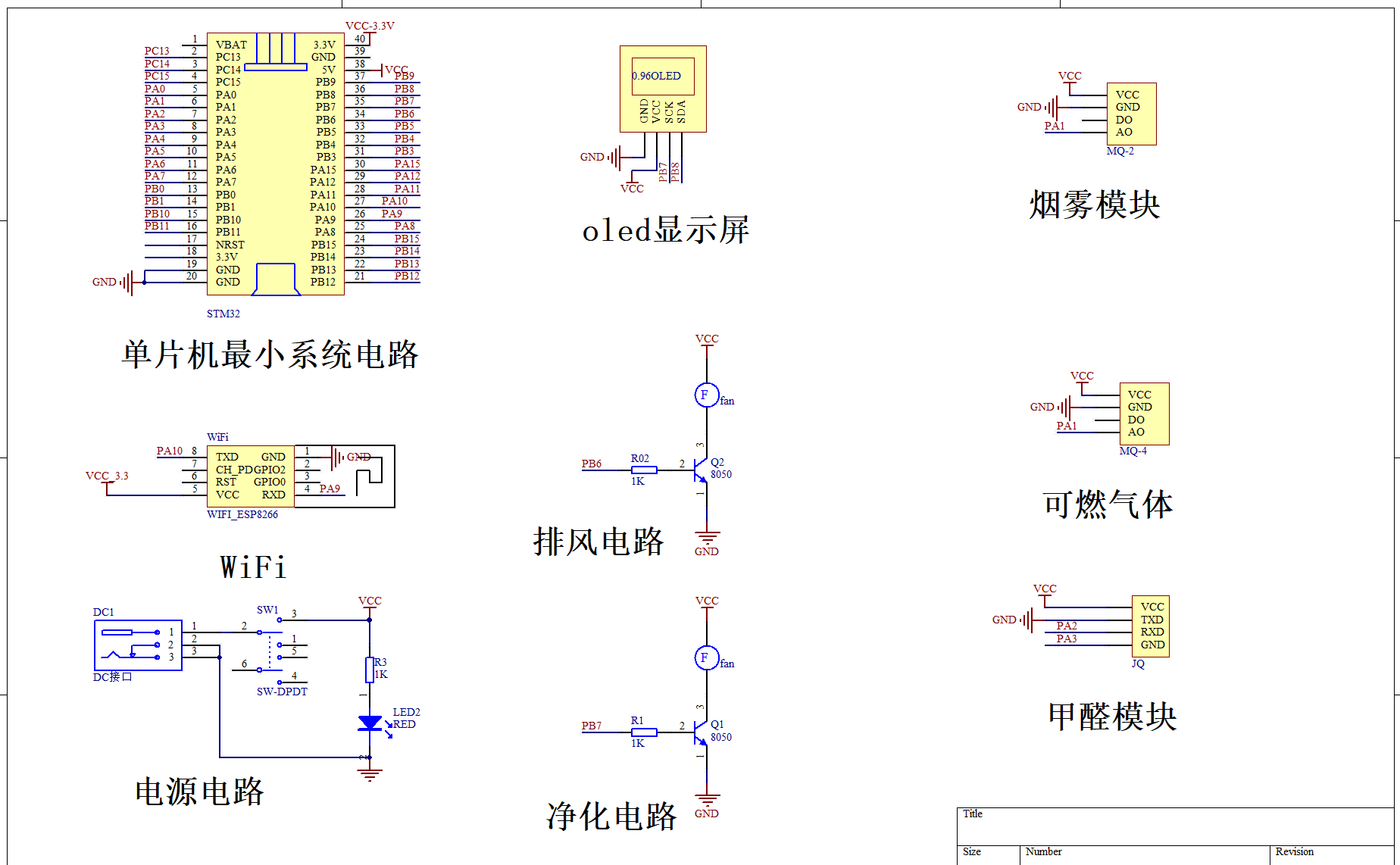

3.1 原理图设计要点

  1. STM32最小系统：

    • 包括复位电路、8MHz晶振、启动模式选择
    • 所有未用IO口引出测试点，方便调试

  2. 传感器接口电路：

    • 甲醛传感器：直接连接USART2
    • MQ-2/MQ-5：通过100nF电容滤波后接入ADC
    • 每个传感器电源端加磁珠抑制高频干扰

  3. ESP8266连接电路：

    • 使用USART1通信
    • CH340G实现USB转串口，方便单独调试
    • 注意EN引脚需要上拉

  4. 风扇驱动电路：

    • 采用S8050三极管驱动
    • 续流二极管防止反电动势
    • 12V风扇需要MOSFET（如IRLZ44N）驱动

3.2 PCB设计经验

  1. 布局原则：

    • 模拟部分（传感器）与数字部分（MCU）分区布置
    • 大电流路径（如风扇）尽量短而宽
    • WiFi模块远离模拟信号线

  2. 布线技巧：

    • 传感器信号线走线等长
    • 电源线宽度不小于0.5mm
    • 关键信号（如晶振）包地处理

  3. 实战教训：

    • 第一次打样时忘记加电源指示灯，调试很不方便
    • ADC采样线最初太靠近高频信号，导致读数波动大
    • 12V和5V地平面需要单点连接，避免形成环路

4. 软件架构与实现

4.1 程序框架设计

采用前后台系统架构：

  • 前台：主循环处理业务逻辑
  • 后台：定时器中断处理时序关键任务
c复制// 主程序结构
int main(void)
{
    hardware_init();  // 硬件初始化
    gizwitsInit();    // WiFi模块初始化

    while(1)
    {
        key_scan();         // 按键扫描
        sensor_data_get();  // 获取传感器数据
        display_update();   // 更新显示
        control_logic();    // 执行控制逻辑
        wifi_handle();      // 处理WiFi通信
        delay_ms(100);
    }
}

4.2 关键功能实现

4.2.1 传感器数据采集

c复制void SensorDataGet(void)
{
    // 甲醛传感器读取
    if(USART2_RX_STA&0x8000)  // 接收完成标志
    {
        JQ1 = (USART2_RX_BUF[4]<<8)|USART2_RX_BUF[5];
        USART2_RX_STA = 0;
    }

    // ADC采样处理
    smoke = Get_Adc_Average(ADC_Channel_0, 5)*3300/4096;
    air = Get_Adc_Average(ADC_Channel_1, 5)*3300/4096;
}

注意：ADC采样需要多次平均（通常5-10次）以消除噪声，且最好在定时器中断中定期采样。

4.2.2 控制逻辑实现

c复制void control_logic(void)
{
    // 甲醛控制
    if(JQ1 > JQyz)  // 超过阈值
    {
        FANJH = 1;  // 开启净化
        delay_ms(5000); // 持续5秒
    }
    else
    {
        FANJH = 0;
    }

    // 烟雾/燃气控制
    if((smoke > smokeyz) || (air > airyz))
    {
        FANPF = 1;  // 开启排气
    }
    else
    {
        FANPF = 0;
    }
}

4.3 WiFi通信实现

使用机智云平台提供的SDK，关键步骤：

  1. 协议对接：
c复制void gizwitsEventProcess(eventInfo_t *info)
{
    if(info->event == EVENT_JQyz)
    {
        JQyz = info->para[0]<<8 | info->para[1]; // 更新阈值
    }
    // 其他事件处理...
}
  1. 数据上报：
c复制currentDataPoint.valueJQ1 = JQ1;
currentDataPoint.valuesmoke = smoke;
currentDataPoint.valueair = air;
gizwitsHandle((dataPoint_t *)&currentDataPoint);

5. 开发中的问题与解决方案

5.1 传感器读数不稳定

现象：MQ-2传感器数值在无烟雾环境下频繁跳动

排查过程：

  1. 检查电源：发现5V纹波较大（约200mV）
  2. 增加LC滤波后改善不明显
  3. 最终发现是ADC参考电压不稳定

解决方案：

  1. 为VREF增加1个10uF钽电容
  2. 软件上采用滑动平均滤波：
c复制#define FILTER_LEN 10
uint16_t filter_buf[FILTER_LEN];

uint16_t moving_average(uint16_t new_val)
{
    static uint8_t index = 0;
    uint32_t sum = 0;

    filter_buf[index++] = new_val;
    if(index >= FILTER_LEN) index = 0;

    for(uint8_t i=0; i<FILTER_LEN; i++)
    {
        sum += filter_buf[i];
    }

    return sum/FILTER_LEN;
}

5.2 WiFi频繁断连

现象：ESP8266工作一段时间后失去响应

原因分析：

  1. 电源带载能力不足
  2. 软件看门狗未喂食
  3. 缓冲区溢出

最终方案：

  1. 为ESP8266单独增加1000uF电容
  2. 添加硬件看门狗电路
  3. 优化AT指令处理流程：
c复制void ESP8266_SendCmd(char *cmd, char *ack, uint16_t timeout)
{
    USART1_RX_STA = 0;
    printf("%s\r\n", cmd);  // 发送命令

    while(timeout--)
    {
        if(USART1_RX_STA&0x8000)  // 接收完成
        {
            if(strstr((char*)USART1_RX_BUF, ack) != NULL)
            {
                return SUCCESS;
            }
        }
        delay_ms(1);
    }
    return FAILURE;
}

6. 项目优化与扩展

6.1 已完成优化

  1. 功耗优化：

    • 空闲时关闭OLED背光
    • 传感器采用间歇工作模式（每分钟唤醒一次）
    • 整体待机功耗从1.2W降至0.5W

  2. 可靠性提升：

    • 增加硬件看门狗
    • 关键数据EEPROM备份
    • 异常状态自动恢复机制

6.2 ��来扩展方向

  1. 功能扩展：

    • 增加PM2.5检测（如攀藤PMS5003）
    • 支持多房间组网（LoRa模块）
    • 添加语音报警功能

  2. 算法优化：

    • 采用PID控制风扇转速
    • 基于历史数据的智能预测
    • 异常模式机器学习识别

  3. 产品化改进：

    • 设计3D打印外壳
    • 开发iOS/Android双平台APP
    • 通过CE/FCC认证

7. 实际应用效果

经过两周的连续测试，系统表现出色：

  • 甲醛检测误差：±0.03ppm
  • 响应时间：<3秒（从超标到启动设备）
  • WiFi连接稳定性：72小时无断连
  • 误报率：<1次/周

在20平米的卧室环境中测试：

  • 初始甲醛浓度0.12ppm
  • 开启净化30分钟后降至0.05ppm以下
  • 香烟烟雾可在2分钟内排净

这个项目从构思到完成历时约1个月，物料成本约180元，但实现了商业产品上千元级别的功能。最重要的是，作为开发者可以完全掌握所有细节，随时进行功能调整和优化。
