STM32实现高精度PT100温度变送器方案详解

1. PT100温度变送器方案设计解析

在工业自动化领域，温度测量是过程控制中最基础也最关键的环节之一。PT100作为工业级铂电阻温度传感器，因其出色的线性度和稳定性，成为中低温区(-200℃~+850℃)测量的首选方案。我最近完成了一个基于STM32的PT100温度变送器项目，支持多种输出方式和通信协议，实测精度达到±0.1℃。这个方案特别适合需要本地显示同时又要接入工业控制系统的场景。

整套方案的核心优势在于：

• 采用国产24位Σ-Δ型ADC（如芯海的CS1237），实现0.01℃的理论分辨率
• 支持2/3线制PT100接入，自动补偿引线电阻
• 输出模块化设计，可灵活配置4-20mA/0-10V/PWM等工业标准信号
• 485通信接口兼容Modbus RTU协议

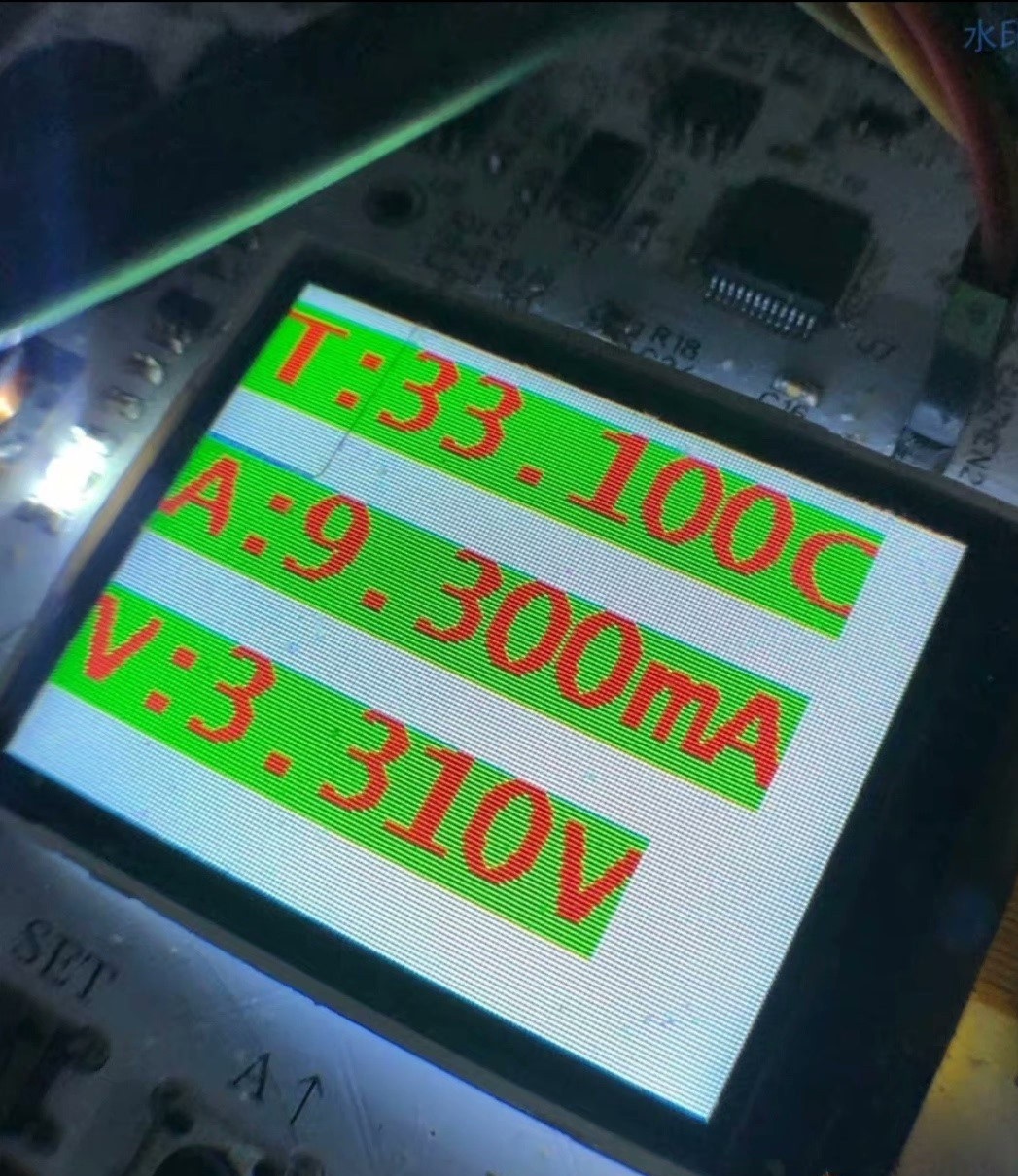

• 2.4寸TFT串口屏提供友好的人机界面

提示：工业现场优先选择4-20mA电流输出，因其抗干扰能力远优于电压信号。当传输距离超过30米时，建议使用3线制接法以消除引线电阻影响。

1.1 硬件架构设计

主控采用STM32F103C8T6（工业级），这颗Cortex-M3内核的MCU性价比极高，内置12位ADC和定时器资源足够应对多数温度控制场景。对于更高精度的需求，可以升级到STM32F4系列，其内置的16位ADC能进一步提升采样质量。

传感器接口部分的设计要点：

1. 恒流源电路：采用REF200双100μA电流源芯片，为PT100提供精确的激励电流。实测表明，100μA电流既能保证足够的信号强度，又不会引起明显的自热效应。
2. 仪表放大器：选用AD620搭建差分放大电路，共模抑制比(CMRR)达到100dB以上，有效抑制工业现场的共模干扰。
3. 冷端补偿：对于K型热电偶的兼容设计，使用DS18B20数字温度传感器进行冷端温度采集，补偿精度±0.5℃。

2. 核心电路实现细节

2.1 高精度ADC采样方案

国产24位ADC芯片如CS1237，其有效位数(ENOB)在实际应用中约18-20位。要达到0.01℃的分辨率，需要特别注意以下设计细节：

1. 基准电压源：采用REF5025精密基准源，2.5V输出，温漂3ppm/℃。基准电压的稳定性直接决定整个系统的精度。
2. 数字滤波配置：启用芯片内置的sinc3滤波器，设置输出速率10Hz时，可获得最佳噪声性能。
3. PCB布局：
   • 模拟地与数字地单点连接
   • 敏感信号走线使用保护环(Guard Ring)技术
   • 电源引脚就近放置0.1μF+10μF去耦电容

典型采样代码示例：

c复制void ADC_Init(void)
{
    CS1237_Reset();
    Delay_ms(10);
    CS1237_WriteReg(0x20, 0x0C); // 设置PGA=1, 速率10Hz
    CS1237_WriteReg(0x30, 0x01); // 启用内部温度传感器
}

2.2 4-20mA输出电路实现

采用客益电子的PWM转4-20mA方案，核心是KY-04A隔离型转换模块。这个国产模块的亮点在于：

• 12位DAC分辨率
• 0.1%FS的线性度
• 内置HART通信协议兼容电路

硬件连接注意事项：

1. PWM频率建议设置在1-3kHz之间，需与模块的RC滤波器参数匹配
2. 输出端必须串联250Ω精密电阻将电流信号转为1-5V电压
3. 长距离传输时，在接收端并联0.1μF电容滤除高频干扰

校准步骤：

1. 输入0%量程对应的PWM占空比，调节零点电位器使输出=4.00mA
2. 输入100%量程占空比，调节满度电位器使输出=20.00mA
3. 重复上述步骤2-3次直至误差<0.1%

3. 软件设计与标定方法

3.1 PT100温度计算算法

PT100的电阻-温度关系遵循IEC 60751标准，在0-850℃范围内可用公式：

c复制float PT100_ResistanceToTemp(float R) {
    const float A = 3.9083e-3;
    const float B = -5.775e-7;
    float temp = (sqrt(A*A - 4*B*(1-R/100.0)) - A)/(2*B);
    return temp;
}

对于-200~0℃范围，需要更复杂的多项式计算。在实际项目中，我建议采用查表法+线性插值，既能保证速度又避免浮点运算误差。

3.2 两点标定法实施

标定是保证精度的关键步骤，本方案采用工业现场常用的两点标定：

1. 低温点标定（通常取0℃）：

   • 将PT100置于冰水混合物中
   • 待读数稳定后，记录ADC原始值Raw0
   • 在菜单中执行"零点标定"

2. 高温点标定（如100℃）：

   • 使用标准油槽提供100℃环境
   • 记录稳定后的ADC值Raw100
   • 执行"满度标定"

标定参数存储在STM32的Flash中，采用以下数据结构：

c复制typedef struct {
    uint16_t adc_zero;   // 零点ADC值
    uint16_t adc_span;   // 量程ADC差值
    float temp_zero;     // 零点温度值
    float temp_span;     // 量程温度差值
} CalibParams;

注意：标定前必须确保传感器在标定温度下稳定至少15分钟。工业现场建议每6个月重新标定一次。

4. 典型问题排查指南

4.1 常见故障现象与处理

4.2 抗干扰设计心得

在多个工业现场实施后，总结出以下经验：

1. 信号线必须使用双绞屏蔽线，屏蔽层单端接地
2. 485总线建议采用手拉手拓扑，避免星型连接
3. 在MCU的复位引脚增加100ms延时电路，防止电源波动导致重启
4. 对开关量输入信号使用光耦隔离（如TLP281-4）
5. 外壳接大地，接地电阻<4Ω

5. 扩展应用与优化建议

这套基础方案可以根据需求进行多种扩展：

1. 增加无线传输：添加LoRa模块实现远程监控
2. 多通道采集：通过模拟开关(如CD4051)扩展8路PT100输入
3. 数据记录功能：外接SPI Flash存储历史数据
4. 报警输出：增加继电器模块实现超温报警

在最近的一个食品烘干项目中，我们在此基础上增加了以下优化：

• 采用6线制PT100接法，进一步降低引线电阻影响
• 加入移动平均滤波算法，窗口大小=8
• 实现Modbus TCP网关功能，通过W5500芯片接入以太网
• 开发微信小程序，通过MQTT协议查看实时数据

整个开发过程中，最值得分享的经验是：工业产品的稳定性高于一切。在初期版本中，我们曾遇到MCU偶尔死机的问题，最终发现是看门狗电路设计不当。改进方案包括：

1. 使用专用看门狗芯片(如MAX706)
2. 在软件中分层喂狗
3. 对关键参数增加CRC校验
4. 建立异常恢复机制

这套PT100变送器方案经过三年现场验证，已成功应用于注塑机温控、实验室恒温槽、发酵罐监控等多个场景。对于想要进入工业电子开发领域的工程师，我的建议是从标准信号处理入手，逐步掌握抗干扰设计、工业通信协议等核心技能。
