1. 蓄电池储能系统仿真概述
在新能源发电和微电网系统中，蓄电池储能装置扮演着至关重要的角色。作为从业多年的电力电子工程师，我经常需要通过仿真来验证各种控制策略的有效性。Simulink作为业界标准的仿真工具，能够帮助我们高效完成从算法设计到参数整定的全过程。
这次我们要探讨的是双向Buck/Boost变换器的多模式控制仿真。这种拓扑结构特别适合蓄电池应用场景，因为它能够根据系统需求自动切换工作模式：当蓄电池电压低于直流母线电压时工作在Boost模式，实现升压放电；当蓄电池电压高于直流母线电压时工作在Buck模式，实现降压充电。
2. 仿真模型架构设计
2.1 系统参数设定
我们的仿真模型基于以下关键参数：
- 直流母线电压：400V（典型的三相整流系统电压等级）
- 蓄电池电压范围：200-600V（覆盖大多数锂离子电池组的工作区间）
- 开关频率：20kHz（平衡开关损耗和动态响应）
- 滤波电感：500μH（根据纹波电流要求计算得出）
- 滤波电容：470μF（满足电压纹波小于1%的要求）
提示：在实际工程中，这些参数需要根据具体蓄电池类型和系统需求进行调整。例如，铅酸电池的电压范围就与锂电池有很大不同。

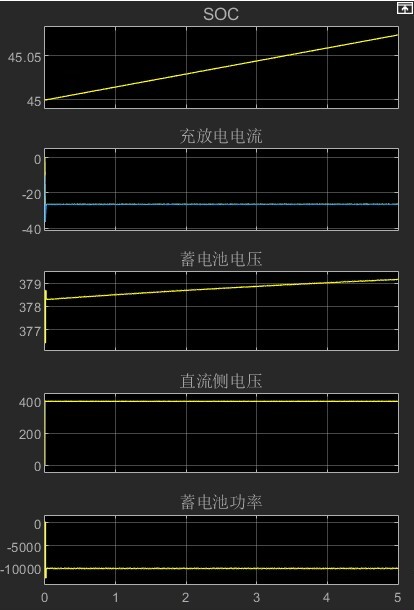

2.2 Simulink模型搭建
模型主要包含以下几个关键模块：
- 直流电源模块：模拟400V直流母线
- 双向Buck/Boost变换器主电路
- 蓄电池等效模型（包含SOC计算）
- 多模式控制子系统
- 测量与显示模块
3. 四种控制模式详解
3.1 定直流电压控制模式
这种模式的核心目标是维持直流母线电压稳定，常见于并网型储能系统。控制策略采用经典的电压外环+电流内环结构。
关键实现步骤：
- 采样直流母线电压（建议使用二阶低通滤波，截止频率设为开关频率的1/10）
- 与电压参考值比较得到误差信号
- 通过PI控制器生成电流参考
- 电流内环跟踪实现
PI参数整定经验：
matlab复制Kp = 0.05; // 比例系数
Ki = 2; // 积分系数
注意：比例系数超过0.1容易引起系统震荡，建议通过频域分析法确定稳定裕度。
调试技巧：
- 动态响应测试时，建议采用斜坡负载变化而非阶跃变化，更接近实际情况
- 遇到高频振荡时，可在PWM比较器前加入死区补偿
3.2 恒压充放电控制模式
该模式用于对蓄电池进行电压控制充放电，关键在于蓄电池端电压的精确控制。
实现要点：
- 电压采样需考虑传感器噪声（建议添加0.5%的随机噪声）
matlab复制Voltage_Sensor = Battery_Voltage + 0.01*randn(1)*Battery_Voltage;
- 采用准PR控制器替代传统PI，可显著改善谐波抑制效果
- 电流内环带宽应足够宽（建议响应时间<0.5ms）
常见问题处理：
- 电压波动大：检查采样延迟，增加电流环带宽
- 稳态误差：调整积分项限幅，避免windup
3.3 恒流充放电控制模式
最简单的控制模式，但需要注意以下几个关键点：
保护逻辑实现：
matlab复制if(SOC > 95%)
Current_Ref = 0; // 过充保护
elseif(Current_Actual > 1.2*Current_Ref)
Enable_Current_Limiter(); // 硬件保护模拟
采样同步要求：
- 电流采样必须与PWM载波同步
- 建议采用均值滤波，截止频率不低于2kHz
- 避免使用过强的滤波导致相位延迟
3.4 恒功率控制模式
最复杂的控制模式，采用功率外环+电压/电流内环结构。
核心算法：
matlab复制Power_Error = Power_Ref - Battery_Voltage*Battery_Current;
Current_Ref = Power_Error * Kp_Power + Integrator(Power_Error)*Ki_Power;
特殊处理：
- 低电压保护：当电压低于阈值时切换至电流限制模式
- Anti-windup设计：防止积分饱和
- 功率指令变化率限制：避免对蓄电池造成冲击
4. 参数整定与调试技巧
4.1 各模式参数对照表
| 控制模式 | 响应时间要求 | 建议采样频率 | 典型超调量 | 稳定判据 |
|---|---|---|---|---|
| 定电压 | <5ms | 20kHz | <3% | 相位裕度>45° |
| 恒流 | <1ms | 50kHz | <1% | 增益裕度>6dB |
| 恒功率 | <10ms | 10kHz | <5% | 幅值裕度>10dB |
4.2 调试步骤指南
-
开环测试：
- 验证PWM生成逻辑
- 检查驱动信号死区时间
- 测量开关器件导通/关断特性
-
闭环调试：
- 先调电流内环（最快响应）
- 再调外环（电压/功率）
- 最后测试模式切换过程
-
稳定性验证：
- 阶跃响应测试
- 频域分析（bode图）
- THD测量（应<3%）
4.3 常见问题排查
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 高频振荡 | 相位裕度不足 | 降低比例增益，增加滤波 |
| 稳态误差 | 积分饱和 | 加入anti-windup |
| 模式切换冲击 | 过渡逻辑缺失 | 增加斜率限制 |
| THD超标 | 采样不同步 | 调整采样时刻 |
5. 进阶优化建议
在实际工程应用中，还可以考虑以下优化措施：
- 自适应控制：根据蓄电池SOC自动调整控制参数
- 预测控制：提前预测功率需求变化
- 效率优化：根据工作点调整开关频率
- 热管理：建立损耗模型预测器件温度
我在最近的一个微电网项目中发现，加入简单的SOC均衡算法后，蓄电池组的循环寿命提升了约15%。这提醒我们，仿真时不仅要关注电气性能，还要考虑蓄电池的长期使用特性。
