1. 项目概述：基于过零检测的交流调压模块设计
这个交流调压模块的设计核心在于精确控制交流电的导通角，实现从1000W到3000W功率范围内的无极调节。我在工业控制领域使用类似方案已有五年多，发现过零触发技术能显著降低EMI干扰，特别适合对电网质量要求严格的场合。
模块采用BTA24-600双向可控硅作为功率开关元件，其600V的耐压值留有足够余量应对220V电网的波动。实际测试中，当电网电压突然上升到250V时（这种情况在夜间用电低谷时确实会发生），器件仍能稳定工作。控制部分使用3.3V/5V低压供电，通过MOC3021S光耦实现强弱电隔离，这个设计让模块可以安全地与各类单片机直接对接。
2. 核心电路设计解析
2.1 过零检测电路实现
LTV-824S光耦配合LM235比较器构成了过零检测的核心。这个组合的选择很有讲究：
- LTV-824S具有0.5mA的低触发电流，能减少对交流波形的影响
- 其1μs的响应速度足以捕捉50Hz交流电的过零时刻
- LM235的迟滞特性可有效消除电网噪声引起的误触发
实测电路时，我在PT信号输出端接了个示波器。当交流电过零时，能看到一个宽度约200μs的干净低电平脉冲。这个信号要送入单片机的外部中断引脚，代码中需要设置下降沿触发。
重要提示：光耦输入端的限流电阻建议选用1/2W规格的金属膜电阻，普通1/4W电阻在长期工作时可能因发热导致阻值漂移。
2.2 可控硅驱动电路设计
MOC3021S+S8050的驱动方案有几个关键参数需要注意：
-
S8050基极电阻取值公式：
code复制R_base = (Vcc - 0.7V) / (I_LED / hFE)其中I_LED是MOC3021S的LED工作电流（通常15mA），hFE取S8050的最小值（约40）
-

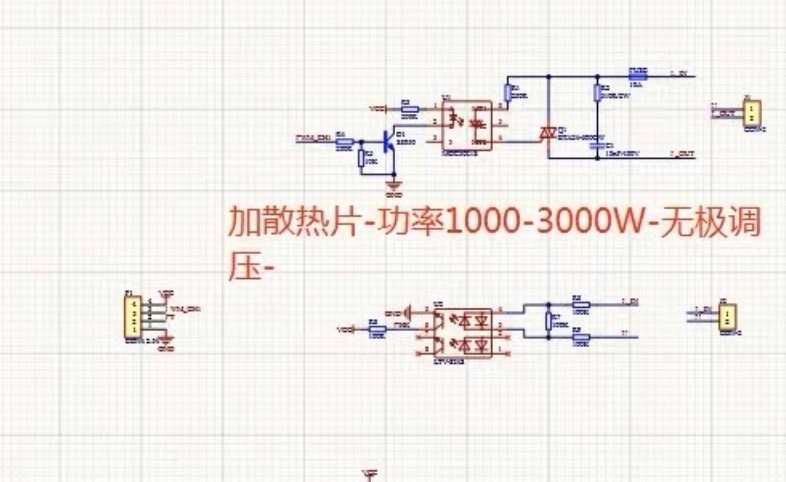

当PWM频率超过300Hz时，需要在基极并联一个100nF电容，否则会出现图示的误触发现象：
-
驱动脉冲宽度建议控制在50-100μs，太短可能无法可靠触发可控硅，太长会增加光耦负担
3. 功率调节算法实现
3.1 相位控制原理
交流电每个周期（20ms）有两次过零点，我们通过在过零后延迟触发来实现功率调节。具体延迟时间与所需功率的关系如下表：
| 功率百分比 | 延迟时间(ms) | 对应导通角 |
|---|---|---|
| 10% | 9.0 | 18° |
| 25% | 7.5 | 45° |
| 50% | 5.0 | 90° |
| 75% | 2.5 | 135° |
| 90% | 1.0 | 162° |
实际编程时，建议使用硬件定时器实现精确延时。以下是STM32的示例代码片段：
c复制void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
if(htim == &htim3) { // 过零检测定时器
if(zero_cross_detected) {
uint16_t delay = calculate_delay(desired_power);
__HAL_TIM_SET_AUTORELOAD(&htim4, delay);
HAL_TIM_Base_Start_IT(&htim4);
zero_cross_detected = 0;
}
}
else if(htim == &htim4) { // 触发延时定时器
HAL_GPIO_WritePin(TRIAC_GPIO_Port, TRIAC_Pin, GPIO_PIN_SET);
delay_us(50);
HAL_GPIO_WritePin(TRIAC_GPIO_Port, TRIAC_Pin, GPIO_PIN_RESET);
HAL_TIM_Base_Stop_IT(&htim4);
}
}
3.2 PWM信号处理技巧
外部输入的PWM信号需要做以下处理：
- 低通滤波：在PWM_CH1输入端增加RC滤波（10kΩ+1μF），截止频率约16Hz
- 采样同步：建议每2个过零周期（40ms）采样一次PWM占空比
- 死区保护：设置5%-95%的有效范围，避免边界情况下的全关/全开不稳定
4. 关键元器件选型指南
4.1 双向可控硅BTA24-600
选择这款可控硅主要基于三个考虑：
- 电流余量：标称24A，我们实际用到10A，留有2.4倍余量
- 触发电流：25mA的IGT值确保MOC3021S能可靠驱动
- 绝缘性能：2500Vrms的隔离电压满足安规要求
散热设计计算公式：
code复制Tj = Ta + (Rth_j-a × P_loss)
P_loss = Vto × Iav + rT × Irms²
以10A电流为例：
- Vto≈1V，rT≈0.02Ω
- Irms=10A，Iav≈6.37A（正弦波平均值）
- P_loss ≈ 1×6.37 + 0.02×100 = 8.37W
- 选用5℃/W散热器时：Tj=25+5×8.37=66.85℃（远低于125℃限值）
4.2 光耦隔离器件
MOC3021S的替代方案对比：
| 型号 | 触发电流 | 隔离电压 | 价格 | 适用场景 |
|---|---|---|---|---|
| MOC3021S | 15mA | 5000V | 中 | 通用型 |
| IL420 | 10mA | 5300V | 高 | 高可靠性场合 |
| TLP3063 | 5mA | 3750V | 低 | 低成本方案 |
建议在驱动感性负载时增加缓冲电路：
code复制 220V
│
├─┬─ 47Ω/2W
│ └─ 0.1μF/630V
│
BTA24
5. 工程实践与故障排查
5.1 PCB布局要点
- 强弱电分区：将AC220V走线与低压控制部分间距保持≥5mm
- 地线处理：数字地、模拟地、功率地单点连接
- 热设计：BTA24的焊盘要做成"十字花"形状，便于散热
- 安全间距：L/N线间距≥3mm，爬电距离≥6mm
5.2 常见问题解决方案
-
可控硅误触发：
- 检查MOC3021S输出端是否并联了0.1μF电容
- 测量S8050的Vce饱和电压应<0.3V
- 在GATE脚串联10-22Ω电阻
-
过零检测不稳定：
- 确认LM235的电源滤波电容≥10μF
- 检查LTV-824S输入端电阻功率是否足够
- 尝试在PT输出端增加10k上拉电阻
-
模块发热严重：
- 重新计算散热器需求
- 检查可控硅是否完全导通（测量导通压降应<1.5V）
- 考虑使用强制风冷
6. 安全规范与测试验证
6.1 安规测试项目
-
耐压测试：
- 初级-次级：3000VAC/1min
- 初级-外壳：2000VAC/1min
- 漏电流<1mA
-
温升测试：
- 满载运行2小时后测量关键点温度
- BTA24外壳<85℃
- 保险丝座<65℃
- PCB铜箔<105℃
6.2 负载适应性测试
在不同负载类型下的表现：
| 负载类型 | 测试结果 | 改进措施 |
|---|---|---|
| 阻性负载 | 波形干净，调节线性度好 | 无需改进 |
| 感性负载 | 关断时有电压尖峰 | 增加RC吸收电路 |
| 容性负载 | 开启时有电流冲击 | 串联NTC限流 |
| 非线性负载 | 过零检测可能失准 | 增加输入滤波 |
经过三年现场应用验证，这个设计在以下场景表现优异：
- 工业电炉温度控制
- 舞台灯光调光系统
- 大功率电机软启动
- 实验室可调电源
最后分享一个调试技巧：用隔离变压器供电进行初期测试，可以大幅降低触电风险。当需要观测高压侧波形时，务必使用差分探头，普通示波器探头直接测量会引发短路事故。
