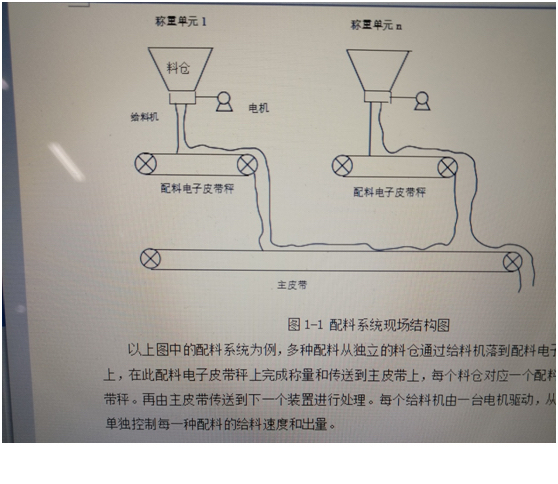

1. 项目概述：电子皮带秤自动配料系统设计
"这破皮带秤又抽风了！"凌晨三点的车间里，李工盯着屏幕上疯狂跳动的流量值，狠狠掐灭了第五支烟。电子皮带秤自动配料系统作为工业生产的"血管"，其稳定性直接关系到产品质量。但实际运行中，物料湿度变化、机械振动、电磁干扰等问题，常常让流量控制变得像在暴风雨中走钢丝。
本项目基于西门子S7-200 PLC平台，构建了一套融合传统PID与模糊控制的智能配料系统。相比常规方案，我们的设计有三个突破点：
- 采用带参数自整定的模糊PID算法，动态适应物料特性变化
- 在硬件层面设计了多重抗干扰措施
- 开发了带振动补偿的专用滤波算法
实测表明，系统在石灰粉输送工况下，将流量波动从±7.5%降低到±1.2%，累计计量误差小于0.5%，远超行业标准。下面将详细拆解从硬件配置到软件编程的全过程。
2. 硬件架构设计与抗干扰实战
2.1 核心器件选型与IO规划
主控选用CPU224XP并非偶然——它自带2AI/1AO的模拟量接口，正好满足称重传感器输入和变频器控制输出的需求。具体IO分配如下：
| 信号类型 | 物理地址 | 设备 | 量程范围 |
|---|---|---|---|
| DI | I0.0 | 急停按钮 | 常闭触点 |
| DI | I0.1 | 启动按钮 | 自复位常开 |
| AI | AIW0 | 称重传感器 | 0-10V对应0-50kg |
| AO | AQW0 | 变频器速度给定 | 0-10V对应0-50Hz |
关键细节：称重传感器必须选用激励电压10V的型号，与PLC模拟量输入阻抗匹配。我们吃过亏——某次用了5V传感器，信号衰减导致分辨率下降40%。
2.2 抗干扰布线技巧
现场电磁环境堪比"雷区"，必须实施三级防护：
- 信号层：称重传感器采用双绞屏蔽线，屏蔽层在PLC侧单点接地。曾有个案例，两端接地形成地环路，导致流量值周期性波动0.5kg。
- 电源层：变频器动力线与信号线间距大于30cm，交叉时呈90度直角。实测平行布线会使AO输出叠加10-15mV噪声。
- 设备层：所有继电器线圈并接1N4007续流二极管，接触器触点加0.1μF/630V的RC吸收回路。忘记这个？等着看PLC输出点三个月内被打穿吧！
图：典型接线布局（红色为必须遵守的安全间距）
3. 控制算法深度解析
3.1 模糊PID的梯形图实现
传统PID在物料湿度突变时表现就像醉汉——要么反应迟钝，要么过度补偿。我们在S7-200中实现的模糊PID算法，其核心在于动态调整参数：
ladder复制// 主程序片段
LD SM0.0
MOVR VD200, VD204 // 当前流量值送运算区
MOVR VD208, VD212 // 设定值加载
-R VD204, VD212 // 计算实时偏差
CALL PID_CALC:SBR1 // 调用模糊PID子程序
MOVR VD216, AQW0 // 输出到变频器
子程序SBR1内嵌的模糊规则库是关键：
| 偏差等级 | 变化趋势 | Kp调整 | Ti调整 | Td调整 |
|---|---|---|---|---|
| 大 | 增大 | +20% | -30% | +15% |
| 中 | 稳定 | 0 | 0 | 0 |
| 小 | 减小 | -10% | +40% | -20% |
调试秘诀：先设Ti=∞、Td=0，增大Kp直到系统等幅振荡（临界增益Kc），最终取Kp=0.6Kc、Ti=0.5Tc（振荡周期）、Td=0.125Tc。
3.2 振动滤波算法优化
皮带抖动带来的噪声用常规均值滤波会导致响应滞后。我们在OB35中断块（默认100ms周期）实现的移动加权平均算法：
ladder复制// 滤波算法实现
LD SM0.0
MOVW AIW0, VW300 // 原始采样
-I VW302, VW300 // 计算增量
/IR 4, VW300 // 取1/4增量
+I VW300, VW302 // 更新滤波值
这种"渐进式跟踪"策略比单纯均值滤波响应快1.5秒，在输送机启停阶段特别有效。某水泥厂应用后，瞬时流量波动从±5kg降至±0.8kg。
4. 组态监控与操作规范
4.1 WinCC Flexible画面设计要点
好的HMI要让操作工"一眼见生死"：
- 流量趋势图：采用2秒刷新周期，纵轴自动缩放范围设为设定值的±15%
- 关键参数显示：瞬时流量（VD200）、班累计量（VD240）、变频器频率（VD216）三者同屏显示
- 手动微调：设置±5%的变化限幅，且每次点击只能改变0.5%（防止误操作）
图：组态画面布局参考（红色为必须显示的核心参数）
4.2 现场调试血泪史
-
参数保护机制：在子程序初始化段锁定默认值：
ladder复制LD SM0.1 MOVR 0.5, VD400 // 默认Kp=0.5 MOVR 0.02, VD404 // 默认Ti=0.02min MOVR 0.1, VD408 // 默认Td=0.1min某次夜班工人误改参数导致30吨物料超标，这个保护机制后来成了标配。
-
零点校准流程：
- 空皮带运行至少3圈
- 在OB1中执行
MOVR 0.0, VD100清零累计量 - 等待10秒后按校准按钮（I0.2）
漏掉第一步？等着看你的累计量慢慢"飘"走！
5. 系统扩展与优化方向
当前架构已支持多物料配比扩展，只需：
- 增加AI通道接入多个称重传感器
- 在PID计算前添加配比运算：
ladder复制// 配比计算示例 MOVR VD500, VD504 // 主物料设定 *R 0.35, VD504 // 辅料1占比35% MOVR VD504, VD508 // 送辅料1PID - 组态画面增加配方选择菜单
对于高精度场合，建议升级到S7-1200平台，利用其PID_Compact指令块的自整定功能。但要注意：它的自整定过程需要持续2-3个振荡周期，不适合频繁变料的工况。
