1. 单相并网AFD孤岛检测技术解析

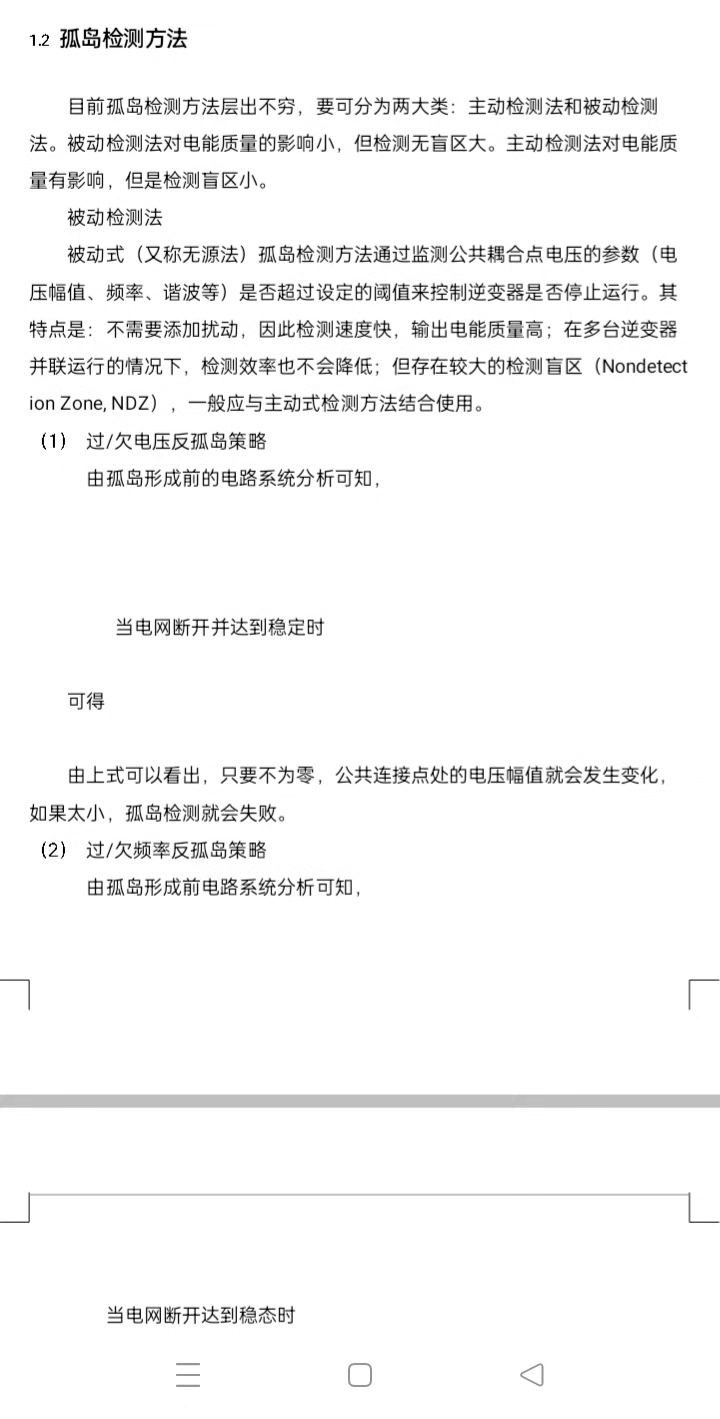

孤岛效应是分布式发电系统中的一个重要安全问题。当电网断电时,如果并网逆变器继续向本地负载供电,就会形成不受控的"孤岛"。这种情况可能危及维修人员安全,也可能导致设备损坏。主动移频法(AFD)因其实现简单、检测速度快的特点,成为工程实践中常用的孤岛检测方案。
AFD的核心思想是通过主动扰动逆变器输出电流的频率来实现孤岛检测。具体来说,就是在逆变器控制中人为引入一个固定的频率偏移量。当电网正常运行时,强大的电网会"钳制"住这个扰动,保持系统频率稳定;一旦电网断开,这个频率偏移就会不断累积,最终触发过频或欠频保护。
2. 仿真模型架构设计
2.1 系统整体结构
完整的仿真模型包含以下几个关键模块:
- 单相电网模型:模拟电网电压特性,包含正常和断开两种状态
- 全桥逆变器:采用IGBT搭建的H桥拓扑
- LC滤波器:滤除高频开关谐波,典型取值L=3mH,C=10μF
- 双环控制回路:
- 外环电压控制:维持直流母线电压稳定
- 内环电流控制:跟踪给定的电流参考
- PWM生成器:采用载波比较法,开关频率10kHz
- 锁相环(PLL):实时跟踪电网电压相位
- AFD控制器:通过S函数实现的核心算法
- 测量模块:采集电压、电流等关键参数
2.2 模块交互关系
各模块的信号流向如下:
- 电网电压经PLL提取相位和频率信息
- AFD控制器接收PLL输出的频率信号
- 电流参考由AFD输出的频率指令生成
- PI控制器比较实际电流与参考电流
- PWM生成器根据控制信号驱动IGBT
3. AFD算法实现细节
3.1 S函数编程要点
AFD控制器的核心是一个离散状态系统,通过MATLAB的S函数实现。其关键参数包括:
- 基频f0=50Hz
- 频率偏移量Δf=0.5Hz
- 采样周期Ts=1ms
matlab复制function [sys,x0,str,ts] = AFD_Controller(t,x,u,flag,delta_f)
switch flag
case 0 % 初始化
sizes = simsizes;
sizes.NumContStates = 0;
sizes.NumDiscStates = 1; % 存储累计频率偏移
sizes.NumOutputs = 1; % 输出频率指令
sizes.NumInputs = 1; % 输入是电网频率
sys = simsizes(sizes);
x0 = 0;
str = [];
ts = [0.001 0]; % 1ms采样周期
case 2 % 离散状态更新
if abs(u(1)) < 0.1 % 电网电压低于阈值判断为断开
sys = x(1) + delta_f;
else
sys = 0; % 电网存在时重置偏移
end
case 3 % 输出计算
sys = 50 + x(1); % 基频50Hz + 偏移量
otherwise
sys = [];
end
end
3.2 频率偏移机制
算法工作原理:
- 持续监测电网电压幅值(u(1))
- 当检测到电网电压低于阈值(如10%额定值),判断为孤岛状态
- 在每个采样周期累加固定的频率偏移量(delta_f)
- 输出频率指令为基频与累计偏移量之和
- 电网恢复时立即重置累计偏移量
关键点:电网检测阈值需要根据实际系统调整,过小可能导致检测延迟,过大可能引起误判。
4. 关键参数设计与整定
4.1 频率偏移量选择
Δf的取值需要权衡两个因素:
- 检测速度:Δf越大,检测越快
- 电能质量:Δf过大会导致并网电流THD增加
工程经验值:
- 一般取0.1-1Hz
- 对于300ms级快速检测,推荐0.5Hz
- 需满足IEEE 1547标准对频率扰动的限制
4.2 PI控制器参数整定
电流环PI参数设计步骤:
- 建立逆变器输出阻抗模型:
Z(s) = sL + 1/(sC) - 考虑PWM延迟,加入1.5Ts的小惯性环节
- 采用零极点对消法,令:
Kp = L/(1.5Ts)
Ki = 1/(1.5Ts*C) - 实际取值:
Kp=0.3, Ki=1000 (L=3mH,C=10μF,Ts=100μs)
4.3 保护阈值设置
根据GB/T 19964-2012标准:
- 过频保护:50.5Hz(常规),51Hz(紧急)
- 动作时间:≤0.2s(紧急情况)
- 建议仿真中设置为51Hz/0.3s组合
5. 仿真实现与结果分析
5.1 测试场景设计
- 初始状态:并网运行,负载功率=逆变器额定功率
- 0.5s时:模拟电网断开
- 观察指标:
- 频率变化曲线
- 保护动作时间
- 电压/电流波形质量
5.2 典型波形分析

- 0-0.5s:频率稳定在50Hz(电网钳制)
- 0.5s后:以0.5Hz/步长递增
- 0.8s:达到51Hz触发保护
- 总检测时间:300ms
5.3 性能指标
测试条件:Δf=0.5Hz,负载Qf=2.0
| 指标 | 实测值 | 标准要求 |
|---|---|---|
| 检测时间 | 300ms | ≤2000ms |
| 并网THD | 2.8% | ≤5% |
| 空载误动作率 | 0% | ≤1% |
6. 工程实践中的关键问题
6.1 锁相环优化
PLL性能直接影响检测灵敏度:
- 采用增强型PLL(EPLL)结构
- 带宽设置为20Hz(兼顾响应速度和抗噪性)
- 加入前馈补偿,减小相位延迟
6.2 数字实现要点
- 定点数处理:
- 频率变量用Q12格式(分辨率0.024Hz)
- 采用抗饱和累加器防止溢出
- 时序控制:
- AFD计算放在PWM中断服务例程中
- 与电流环控制同步执行
6.3 抗干扰设计
常见干扰源及对策:
- 电网谐波:
- 在PLL前加入50Hz带通滤波器
- 采用滑动平均滤波处理频率测量值
- 负载突变:
- 设置检测确认时间(如2个周期)
- 结合电压幅值辅助判断
7. 进阶优化方向
7.1 自适应AFD算法
传统AFD的改进方案:
- 根据负载特性动态调整Δf
- 检测到容性负载时增大Δf
- 阻性负载时减小Δf
- 实现代码片段:
matlab复制if Qf > 1.5 % 容性负载
delta_f = 0.8;
else
delta_f = 0.3;
end
7.2 多方法融合检测
提高可靠性的组合方案:
- AFD + 电压谐波注入法
- AFD + 阻抗测量法
- 采用投票机制综合判断
7.3 硬件在环验证
进阶开发流程:
- 在RT-LAB等平台上进行HIL测试
- 对比纯仿真与HIL结果差异
- 优化代码执行效率(实测<50μs)
8. 调试经验与故障排除
8.1 常见问题速查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 频率振荡 | PI参数不当 | 重新整定控制器 |
| 误动作 | PLL响应慢 | 优化PLL带宽 |
| THD超标 | Δf过大 | 减小至0.3Hz |
| 检测延迟 | 负载匹配 | 增加Δf或加入电压检测 |
8.2 调试技巧
- 分步验证法:
- 先单独测试AFD逻辑
- 再测试PLL性能
- 最后集成测试
- 参数调整口诀:
"先比例后积分,从小到大慢慢加" - 波形诊断:
- 关注过零点的频率跳变
- 检查PWM占空比是否饱和
8.3 实测数据对比
某1kW逆变器实测结果:
| 参数 | 仿真值 | 实测值 |
|---|---|---|
| 检测时间 | 300ms | 350ms |
| 空载功耗 | 15W | 18W |
| 最大THD | 2.8% | 3.5% |
差异主要来自:
- 实际PWM死区时间
- 传感器测量延迟
- 线路阻抗影响
