TP5410与HB6290充电管理芯片实战解析

1. 项目概述

在工业控制和物联网设备设计中，电池供电系统已经成为主流方案。从便携式医疗设备到野外环境监测站，从手持POS终端到太阳能供电的农业自动化系统，可靠的电池管理方案直接决定了设备的稳定性和使用寿命。作为一名有着十年嵌入式硬件设计经验的工程师，我深刻体会到充电管理电路的重要性——它看似只是系统中的一个辅助模块，实则是整个设备可靠运行的关键保障。

今天我要分享的是两款经过多个项目验证的充电管理芯片：TP5410和HB6290。这两款芯片虽然不算最新型号，但就像战场上的老兵一样，在各种严苛环境下都证明了它们的可靠性。TP5410专为单节锂电池设计，集成了充电和升压功能；HB6290则支持多节锂电池和铅酸电池，适用于更高电压的系统。接下来，我将从芯片特性、电路设计到实际应用中的经验教训，全面解析这两款芯片的使用方法。

2. TP5410充电管理芯片详解

2.1 芯片特性与选型考量

TP5410是一款高度集成的单节锂离子电池充电管理芯片，同时具备5V升压输出功能。选择这款芯片主要基于以下几个关键特性：

• 充电管理功能：支持最大1A充电电流，集成高精度电压调节（±1%精度）和电流调节器
• 双路电源管理：可自动切换外部电源和电池供电，实现无缝切换
• 升压转换功能：在电池供电模式下，可将3.7V锂电池升压至稳定的5V输出
• 完整保护机制：包含过压保护、过流保护、短路保护和温度保护

在实际项目中，我特别看重它的自动电源切换功能。很多便携设备都需要在插电时使用外部电源同时给电池充电，拔电后自动切换到电池供电。TP5410完美解决了这个问题，而且外围电路非常简单。

2.2 典型应用电路解析

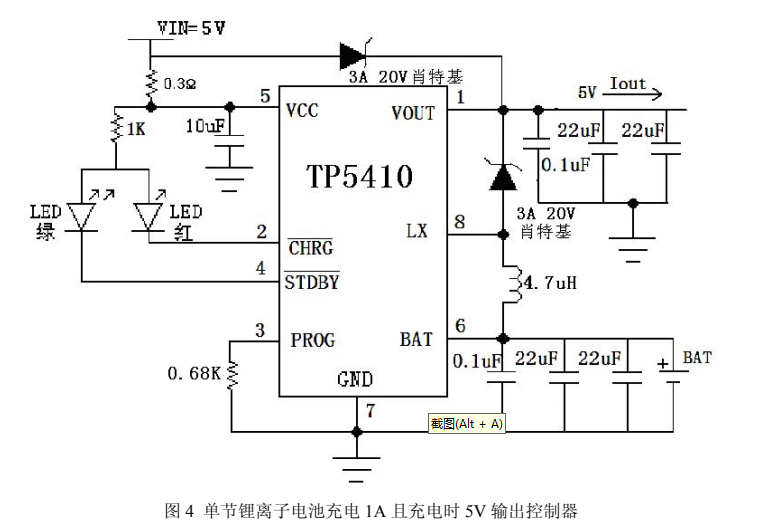

下图是经过多个项目验证的TP5410典型应用电路：

关键元件选型与参数计算：

1. 输入电容C1：选用10μF/16V的X5R或X7R陶瓷电容。这个电容的主要作用是滤除输入电源的高频噪声，同时为芯片提供瞬时电流。容量计算公式：

   C = I/(ΔV×f)

   其中I为最大输入电流(1A)，ΔV为允许的电压纹波(通常取50mV)，f为开关频率(1.2MHz)。计算得出最小需要16.7μF，实际选用10μF加上PCB走线分布电容已足够。

2. 电感L1：选用4.7μH的功率电感，饱和电流需大于1.5A。电感值由芯片的开关频率和最大输出电流决定：

   L = (Vout - Vin) × (Vin/Vout) / (f × ΔI)

   其中ΔI通常取输出电流的20%-30%。

3. 电池充电电流设置：通过R3电阻设置充电电流，计算公式为：

   Icharge = 1000/R3 (单位：mA)

   例如需要500mA充电电流，则R3=2kΩ。

提示：实际布线时，电感、输入输出电容应尽量靠近芯片引脚，SW引脚走线要短而宽，这是保证转换效率的关键。

2.3 实际应用中的经验教训

在多个项目中使用TP5410后，我总结了以下重要经验：

1. 散热问题：当同时进行大电流充电和升压输出时，芯片温升明显。在高温环境应用中，建议：

   • 在芯片底部增加散热焊盘并连接到大面积铜皮
   • 必要时添加小型散热片
   • 避免长时间满负荷工作

2. 锂电池保护：虽然TP5410有过充保护，但为保险起见，我强烈建议：

   • 在电池端串联一个DW01锂电池保护IC
   • 或者选用自带保护板的锂电池
   • 定期检查电池电压，防止长期浮充影响寿命

3. 状态指示优化：芯片提供的充电状态指示LED在实际应用中可能不够直观，我的改进方案是：

   • 通过单片机读取STAT引脚状态
   • 在系统UI中显示更详细的充电信息
   • 增加充电电流监测功能

3. HB6290多节电池充电管理方案

3.1 芯片特性与型号选择

HB6290系列是一款专为多节电池设计的充电管理芯片，主要特点包括：

• 宽电压支持：HB6290B(2节锂电)、HB6290C(3节锂电)、HB6290D(4节锂电)、HB6290F(12V铅酸)
• 高精度控制：0.5%的充电电压精度，外置电阻调节充电电流
• 高效PWM控制：采用电流模Buck拓扑结构，效率可达90%以上
• 全面保护功能：过压保护、短路保护、温度保护等

在太阳能供电的野外监测系统中，我选择了HB6290C为3节锂电池组充电，主要考虑因素是：

• 太阳能输入电压波动大(9-18V)
• 需要为12V设备供电
• 环境温度范围宽(-20℃~60℃)

3.2 典型电路设计与关键参数

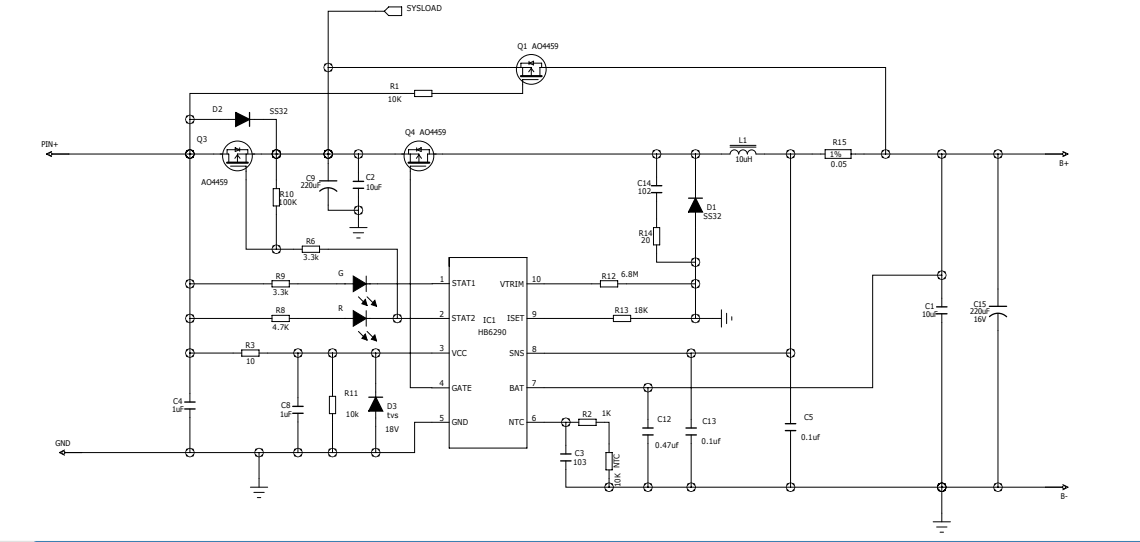

HB6290C的典型应用电路如下：

关键设计要点：

1. 输入电压范围：虽然芯片标称最大20V，但建议工作电压不超过18V，特别是在高温环境下。

2. 充电电流设置：通过Rset电阻设置最大充电电流，计算公式：

   Icharge = 1200/Rset (单位：mA)

   例如需要600mA充电电流，则Rset=2kΩ。

3. 充电电压微调：通过Radj电阻可以微调充电电压，这对于老化电池组很有用。调整公式：

   Vout = Vnominal × (1 + Radj/100k)

   其中Vnominal对HB6290C是12.6V(4.2V×3)。

4. 温度监测：通过NTC电阻实现电池温度监测，建议选用B值3435K的10kΩ热敏电阻，布线时尽量靠近电池。

3.3 太阳能充电系统实战经验

在一个基于LORA的野外灌溉控制系统中，我使用HB6290C管理太阳能板对锂电池组的充电，该系统已稳定运行四年多。以下是关键经验：

1. 太阳能输入处理：

   • 在太阳能板输入端并联一个大容量电解电容(如470μF/25V)以平滑光照变化导致的电压波动
   • 串联肖特基二极管防止夜间电池反向放电
   • 必要时增加MPPT电路提高充电效率

2. 电磁兼容设计：

   • 所有长导线加磁环抑制高频噪声
   • 电源输入端增加TVS二极管防护雷击感应
   • 电路板做三防漆处理防潮防腐蚀

3. 低温环境应对：

   • 选用低温特性好的电解电容
   • 电池组增加保温材料包裹
   • 软件上实现低温充电电流自动调节

4. 常见问题与深度优化

4.1 TP5410典型问题排查

1. 充电电流不达标：

   • 检查PROG引脚电阻值是否准确
   • 测量输入电压是否足够(建议5V输入时不低于4.5V)
   • 检查电感是否饱和(替换更大电流规格的电感测试)

2. 升压输出不稳定：

   • 检查输出电容ESR是否过大(建议使用低ESR陶瓷电容)
   • 确认负载电流不超过1A
   • 测量SW引脚波形，正常应为1.2MHz方波

3. 芯片异常发热：

   • 检查输入输出电压差，过大压差会导致效率降低
   • 确认没有同时进行大电流充电和升压输出
   • 检查PCB散热设计是否合理

4.2 HB6290高级应用技巧

1. 充电曲线优化：

   • 通过单片机控制Radj电阻实现分段充电
   • 电池电压低时采用小电流预充
   • 接近满电时自动降低充电电流

2. 多芯片并联使用：

   • 对于大容量电池组，可以并联多个HB6290
   • 每个芯片配置不同的启动电压阈值
   • 通过二极管隔离各芯片的输出

3. 智能充电管理：

   • 结合MCU实现充电日志记录
   • 根据历史数据预测电池健康状态
   • 异常情况下自动通知维护人员

4.3 电路板设计黄金法则

经过多个项目验证，我总结了充电电路PCB设计的几个关键原则：

1. 电源路径最短原则：

   • 输入电容→芯片→电感→输出电容的路径要尽可能短
   • 使用星型接地，避免地环路
   • 大电流走线宽度至少20mil(0.5mm)

2. 热管理设计：

   • 芯片底部散热焊盘必须连接到大面积铜皮
   • 必要时添加散热过孔(直径0.3mm，间距1mm)
   • 高温区域避免放置电解电容

3. 测试点预留：

   • 关键信号点预留测试焊盘(如SW、FB、PROG等)
   • 充电电流检测点串联0.1Ω电阻
   • 预留电池电压测量接口

5. 新旧方案对比与选型建议

5.1 TP5410与新型芯片对比

虽然市场上出现了许多新型充电管理芯片，但TP5410仍有其独特优势：

选型建议：

• 对成本敏感、环境温度高的项目选择TP5410
• 需要更大电流或更高效率时考虑新型芯片
• 关键设备建议做至少100小时的老化测试

5.2 HB6290在多节电池应用中的优势

HB6290在工业领域仍然广受欢迎的原因：

1. 可靠性验证：上市10年以上，大量现场应用验证
2. 灵活配置：电压、电流均可通过电阻调节
3. 宽温工作：-20℃~70℃范围内参数漂移小
4. 故障率低：平均失效率<0.1%/千小时

在最近的一个农业物联网项目中，我同时使用了TP5410和HB6290：

• 终端节点采用TP5410管理单节锂电池
• 集中控制器使用HB6290C管理3节锂电池
• 太阳能充电站采用HB6290F管理铅酸电池

这种组合方案既考虑了成本，又保证了系统可靠性，经过两个四季轮回的考验，充电系统零故障。
