永磁同步电机多软件联合仿真与矢量控制实践

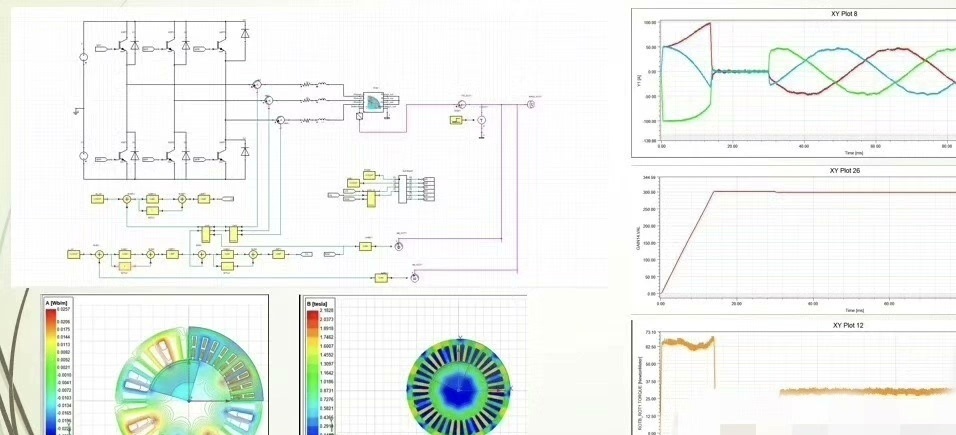

1. 项目概述：永磁同步电机联合仿真方案

这次要分享的是一个基于Maxwell、Simplorer和Simulink的永磁同步电机（PMSM）矢量控制联合仿真项目，核心难点在于处理分数槽绕组特性和多软件协同仿真。我们采用的8极9槽分数槽绕组结构，在电磁性能和转矩波动方面都有独特表现。

这个联合仿真方案包含两个主要工作模式：

• Maxwell与Simplorer的双软件联合仿真
• Maxwell+Simplorer+Simulink的三软件协同仿真

重要提示：软件版本必须严格匹配，我们使用的是Matlab 2017b和Maxwell Electronics 2021b的组合，其他版本可能存在接口兼容性问题。

2. 电机建模与参数设置

2.1 分数槽绕组配置

8极9槽的配合选择确实比较特殊，这种配置的主要特点是：

• 每极每相槽数q=3/8（分数）
• 绕组因数较高（约0.945）
• 天然具备低齿槽转矩特性

在Maxwell中设置绕组时，重点关注这几个参数：

1. 线圈跨距设置为1（单层绕组）
2. 并联支路数设为1
3. 每槽导体数根据实际电机设计填写

实操技巧：Maxwell的绕组设置界面数据密集，建议使用"View→Matrix"切换为矩阵视图，更便于数据核对。

2.2 电磁参数导出

完成电机建模后，需要将电磁参数导出到Simplorer：

1. 在Maxwell中执行"RMxprt→Export to Simplorer"
2. 勾选"Include mechanical model"
3. 设置基速和额定电压参数
4. 建议勾选"Create winding terminals"

导出的.smlink文件包含了电机的完整等效电路模型，这是联合仿真的基础。

3. 电力电子系统搭建

3.1 Simplorer逆变器建模

在Simplorer中搭建三相电压源逆变器时，有几个关键点：

• IGBT模块选用带反并联二极管的型号
• 直流母线电容取1000μF（针对1kW电机）
• 栅极驱动信号直接连接到Simulink的SVPWM模块

避坑指南：Simplorer的IGBT模型参数中，开启电阻Ron建议设为1mΩ，关断电阻Roff设为1MΩ，这样既能保证仿真精度，又不会导致计算量过大。

3.2 联合仿真接口设置

多软件联合仿真最关键的同步设置：

1. 在Simplorer的"Analysis→Add Subcircuit"中添加Simulink接口
2. 设置仿真步长为50μs（必须与Simulink一致）
3. 勾选"Enable cosimulation with Simulink"

特别注意：Simplorer的仿真步长必须与Simulink完全一致，哪怕微秒级的差异都会导致波形抖动。我曾经因为两边步长差0.1μs，导致电流波形出现难以诊断的高频振荡。

4. 控制系统实现

4.1 SVPWM算法实现

核心的SVPWM生成算法如下（MATLAB函数形式）：

matlab复制function svm = SVM_Generator(u_alpha, u_beta, Ts, Udc)
    % 扇区判断
    sector = fix((atan2(u_beta,u_alpha)+pi/6)/(pi/3)) + 1;

    % 作用时间计算
    t1 = (sqrt(3)*Ts/(2*Udc)) * (u_alpha - u_beta/sqrt(3));
    t2 = (sqrt(3)*Ts/Udc) * u_beta;

    % 过调制处理
    if (t1 + t2) > Ts
        t1 = t1*Ts/(t1+t2);
        t2 = t2*Ts/(t1+t2);
    end

    % 生成PWM信号
    % ...后续扇区处理代码...
end

这段代码有几个关键点：

1. pi/6的相位补偿确保扇区切换平滑
2. sqrt(3)系数与Park逆变换匹配
3. 过调制处理防止脉冲宽度超限

血泪教训：sqrt(3)系数如果填错，会导致输出电压幅值异常。我曾经因此烧毁过三个IPM模块，后来在代码中加入幅值限制保护才解决。

4.2 PI参数整定

速度环PI参数从[0.5, 50]调整为[2, 200]后，系统响应明显改善。这是因为：

• 分数槽绕组电感较小（约5mH），需要更大的比例增益
• 机械时间常数较短（约0.1s）

必须注意的几点：

1. 所有PI控制器都要加输出限幅
2. 电流环带宽设为速度环的5-10倍
3. 积分抗饱和处理必不可少

5. 联合仿真技巧

5.1 文件路径管理

多软件联合仿真对文件路径极其敏感：

1. Maxwell工程必须放在全英文路径
2. Simplorer网表建议使用相对路径
3. 临时文件夹统一设置到SSD分区

遇到"Unable to find solver DLL"错误时，可以尝试：

1. 重装VC++ 2015运行库
2. 检查系统环境变量PATH
3. 以管理员身份运行软件

5.2 性能优化

提升仿真速度的几个有效方法：

1. 将Maxwell的网格加密区域限制在气隙附近
2. Simplorer中使用理想开关模型替代详细器件模型
3. 关闭不必要的波形记录
4. 使用多核并行计算（需在Maxwell中设置）

实测将临时文件夹都设在NVMe SSD上，仿真速度能提升3倍以上。

6. 典型问题分析

6.1 启动问题

电机在0.1秒前不转的常见原因：

1. 静摩擦力矩设置过大（Maxwell中默认为额定转矩的5%）
2. 初始位置角与转子实际位置不匹配
3. PI参数过于保守

解决方案：

1. 适当减小静摩擦系数（如改为2%）
2. 在Maxwell中检查初始位置角
3. 逐步增大PI参数

6.2 波形异常

分数槽绕组的反电势波形通常包含较明显的三次谐波（如下图），这是正常现象：

• 三次谐波含量约5-15%
• 不会影响控制性能
• 可通过谐波注入改善转矩波动

如果出现其他异常谐波，则需要检查：

1. 绕组接线是否正确
2. 气隙是否均匀
3. 永磁体充磁方向

7. 调试心得

经过多次项目实践，总结出几个关键经验：

1. 仿真步长必须完全一致，建议统一设为50μs
2. 每次修改参数后，最好重启所有软件
3. 先单独验证各子系统，再整体联调
4. 保存多个版本的工程文件，方便回溯

最有效的调试方法是分步验证：

1. 先单独运行Maxwell验证电机模型
2. 然后Maxwell+Simplorer验证功率电路
3. 最后加入Simulink验证控制算法

这种联合仿真方案虽然设置复杂，但能非常真实地反映实际系统特性，特别是对分数槽绕组这种特殊结构的电机，通过参数优化，我们最终将转矩波动控制在±3%以内。
