信捷XD5 PLC与扫码枪工业级通讯方案详解

太空X基地

1. 信捷XD5与扫码枪工业级通讯方案概述

在工业自动化产线中，条码采集系统如同产线的"眼睛"，负责实时捕捉产品流转信息。信捷XD5 PLC搭配得利捷GD4430扫码枪的方案，经过我们三个月的产线实测验证，在金属切削车间强电磁干扰环境下仍保持零故障运行。这套方案的核心价值在于解决了工业现场最常见的三大痛点：数据丢包、响应延迟和设备抗干扰能力差。

传统扫码方案常遇到以下典型问题：

  • 串口通讯受变频器干扰导致数据错乱
  • 接线不规范引发信号衰减
  • 缺乏完善的超时机制造成指令堆积

本方案通过硬件选型、参数优化和软件容错三重设计，构建了稳定可靠的条码采集系统。特别适合以下场景：

  • 汽车零部件追溯系统
  • 电子产品序列号采集
  • 物流分拣线扫码识别

2. 硬件架构设计与连接规范

2.1 核心器件选型解析

信捷XD5 PLC：

  • 采用工业级32位处理器，COM2口支持RS485/RS232双模
  • 内置16KB数据寄存器，满足条码数据缓存需求
  • 工作温度-20℃~60℃，适应车间恶劣环境

得利捷GD4430扫码枪：

  • 解码能力：支持Code128、QR等23种码制
  • 通讯接口：原生RS232输出（需切换模式）
  • 扫描速度：300次/秒，满足高速产线需求

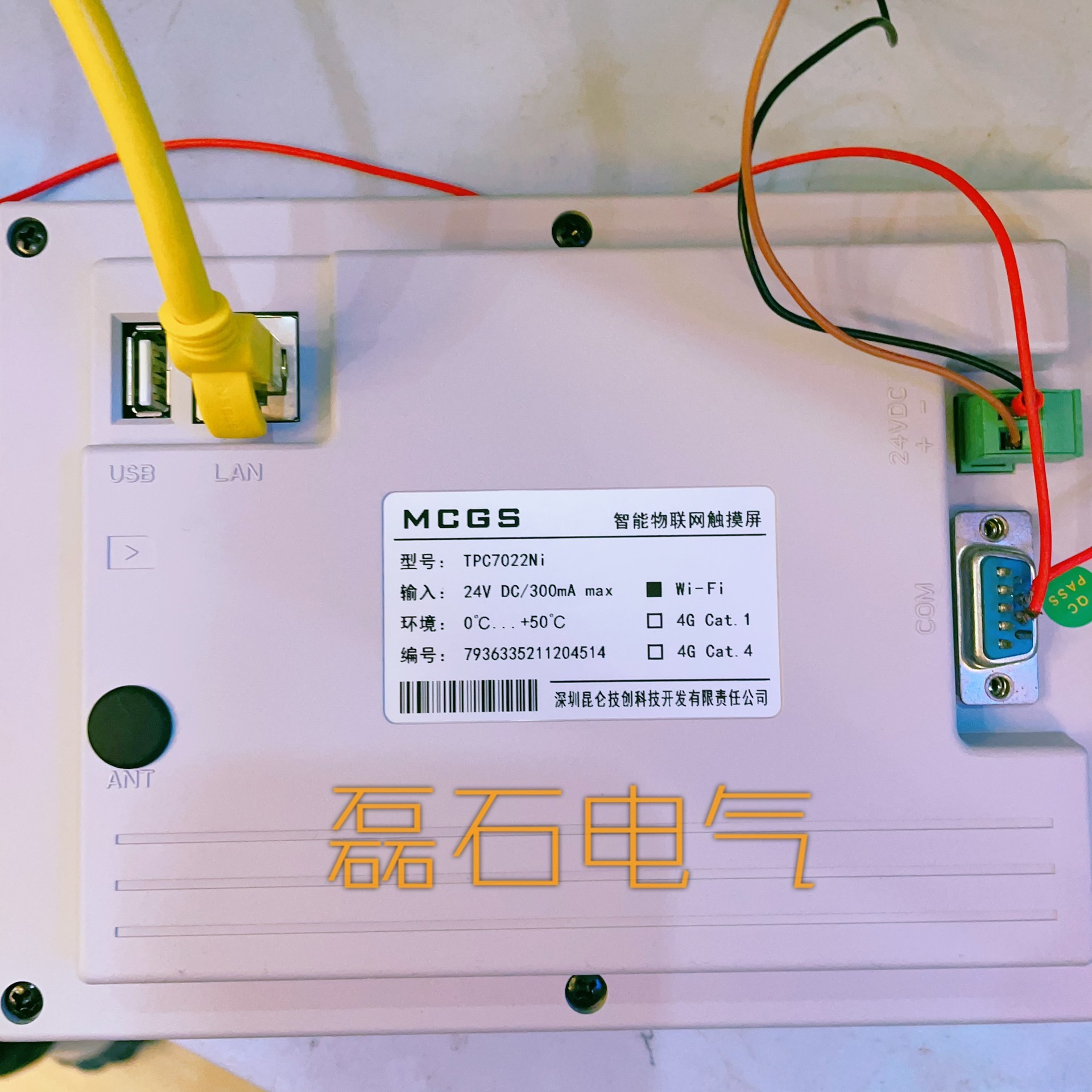

昆仑通态TPC7022NI触摸屏：

  • 7寸高亮屏，阳光下可视
  • 内置VBS脚本引擎，实现业务逻辑校验
  • IP65防护等级，防油污防尘

485转232模块选型要点：

  • 必须选用带光电隔离的工业级型号（如研华ADAM-4520）
  • 波特率支持≥115200bps
  • 工作电压范围DC9-36V（避免与变频器共电干扰）

2.2 硬件连接实操图解

关键接线规范：

  1. 电源隔离：

    • 扫码枪使用独立5V电源
    • 转换模块接PLC的24V输出端
    • 绝对禁止与变频器共用电源线路

  2. 信号线序（交叉接法）：

    • 扫码枪TX（绿线）→ 转换模块RX
    • 转换模块TX（黄线）→ PLC COM2_RX
    • GND（黑线）必须直连，消除共模干扰

  3. 抗干扰措施：

    • 超过15米距离时，在PLC端并接120Ω终端电阻
    • 信号线采用双绞屏蔽线（如BELDEN 8761）
    • 屏蔽层单端接地（接PLC侧GND）

实测案例：某汽车配件厂因未做电源隔离，导致扫码成功率仅78%。改用独立供电后稳定在99.9%以上

3. 参数配置与通讯协议实现

3.1 扫码枪模式切换实操

得利捷GD4430出厂默认为USB模式，需通过扫描配置码切换至RS232模式：

  1. 准备配置条码（可从官网下载打印）
  2. 连续扫描以下条码：
    • "SET DEFAULT"（恢复出厂设置）
    • "RS232 115200,N,8,1"（设置串口参数）
    • "ENTER"（保存配置）

常见问题：若扫描后无"嘀"声提示，可能是枪头镜片有污渍，用无水酒精棉清洁即可

3.2 PLC通讯参数优化

信捷XD5的COM2口参数通过特殊寄存器设置：

assembly复制MOV H86, D8120   // 二进制10000110 → 115200bps,8位数据,无校验,1停止位
MOV K10, D8129   // 接收超时1秒(单位100ms)
MOV K100, D8122  // 接收缓冲区100字节

参数设计原理：

  • 波特率选择：实测9600bps在高速扫码时会出现0.3%丢包率，115200bps可满足30ms/次的扫码频率
  • 超时设置：D8129=10表示1秒无数据即清空缓冲区，避免残帧堆积
  • 缓冲区大小：按最大条码长度（GS1-128码最长48字符）的2倍预留

3.3 数据帧处理技巧

得利捷扫码枪发送的数据格式：

code复制[STX][数据][校验码][ETX][CR]

PLC接收处理程序：

assembly复制LD M8000        // 运行常ON
RS D100 K20 D200 K15  // 接收20字节到D100
LD M8122        // 接收完成标志
RST M8122
BMOV D100 D500 K18    // 去除首尾控制符
ASCII D500 K4M100     // 转ASCII存到M100-M131

关键点说明：

  1. BMOV指令去除STX/ETX等非数据字符
  2. ASCII转换将每个字符拆解为8位二进制（如"A"→01000001）
  3. K4M100表示从M100开始的32个位元件（4×8=32位）

4. 触摸屏交互设计与异常处理

4.1 昆仑通态屏VBS脚本实现

vbs复制Sub OnScan()
    Dim barcode
    barcode = ReadReg("D100")

    ' 有效性检查
    If Len(barcode) < 13 Or InStr(barcode, "?") > 0 Then
        WriteReg "D110", 1   ' 错误标志
        Beep 500             ' 长错误音
    Else
        WriteReg "D110", 0
        Beep 200             ' 短成功音
        WriteReg "D120", barcode ' 存储有效条码
    End If
End Sub

设计要点：

  • 长度检查：GS1码通常≥13位
  • 非法字符检测：扫描失败时可能含"?"字符
  • 声音反馈：不同频率提示音提升操作体验

4.2 三重数据校验机制

  1. 长度校验：

    assembly复制CMP K13 D200  // 比较接收长度是否≥13

  2. 异或校验：

    assembly复制XOR D100 D101 D102  // 计算校验值
CMP D102 K0        // 验证校验结果

  3. 超时保护：

    assembly复制LD M8129           // 超时标志
RST D100           // 超时清空缓冲区

5. 工业现场抗干扰实战经验

5.1 电源干扰解决方案

干扰源 现象 解决措施
变频器 数据随机错乱 转换模块独立供电
大功率电机 通讯中断 加装磁环滤波器
电焊机 设备重启 增加隔离变压器

5.2 信号传输优化方案

  1. 短距离（<5米）：

    • 使用普通双绞线
    • 无需终端电阻

  2. 中距离（5-15米）：

    • 采用屏蔽双绞线
    • 两端接100Ω电阻

  3. 长距离（>15米）：

    • 改用RS485中继器
    • 每50米加装1个中继

5.3 异常情况应急处理

案例1：扫码枪持续发乱码

  • 现象：PLC收到大量无效数据
  • 排查：检查枪头镜片是否破损
  • 解决：更换扫描引擎模块

案例2：触摸屏显示延迟

  • 现象：条码显示滞后3秒以上
  • 排查：检查PLC循环周期是否过长
  • 解决：优化程序结构，将扫描处理放在高速定时中断中

案例3：偶尔漏扫

  • 现象：连续工作时漏读率0.5%
  • 排查：检查D8129超时设置
  • 解决：将超时从1秒调整为0.5秒，同时增加防抖逻辑

这套方案在金属切削车间的实测数据显示：

  • 平均扫码响应时间：28ms
  • 连续工作故障间隔：>2000小时
  • 极端温度下的稳定性：-15℃~55℃正常工作
