1. 单神经元PID控制器在电加热炉炉温控制中的应用设计

作为一名从事工业自动化控制十余年的工程师，我深知温度控制在工业生产中的重要性。电加热炉作为化工、冶金等领域的关键设备，其温度控制精度直接影响产品质量和生产效率。传统PID控制器在面对电加热炉这种具有大惯性、纯滞后特性的被控对象时，往往表现不佳。本文将详细介绍如何利用单神经元PID控制器解决这一行业难题。

单神经元PID控制器结合了神经网络的自适应能力和PID控制的经典结构，能够在线调整控制参数，特别适合电加热炉这种非线性、时变的复杂系统。通过在某钢铁企业轧钢加热炉上的实际应用验证，该系统将温度控制精度从原来的±2.5℃提升到±0.8℃，产品合格率提高了8%，年节约能耗约15万元。下面我将从系统设计到实现细节进行全面解析。

1.1 系统设计目标与核心需求

电加热炉温度控制系统的设计必须满足工业生产对温度精度、稳定性和可靠性的严苛要求。经过对多家化工企业的调研，我们确定了以下核心指标：

温度控制性能指标：

控温范围：50-800℃（覆盖大多数工业加热工艺）
稳态误差：≤±1℃（精密加工要求±0.5℃以内）
超调量：≤3%（防止材料过热损伤）
调节时间：≤15s（快速响应工艺变化）

抗干扰能力要求：

电网电压波动±10%时，温度波动≤±1℃
环境温度变化20℃时，炉温波动≤±0.5℃
炉门开启（模拟物料进出）时，恢复时间≤30s

系统可靠性设计：

双重超温保护：软件限制+硬件断路
加热元件过载保护：电流实时监测
故障自诊断：自动识别传感器失效、执行器故障等

关键提示：在冶金行业应用中，我们发现炉体热惯性会导致传统PID产生持续震荡。单神经元PID通过在线调整积分时间常数，有效解决了这一问题。

1.2 系统整体架构设计

系统采用分层分布式架构，各模块通过工业以太网和4-20mA信号互联。具体组成如下：

1.2.1 感知层设计

温度传感：选用K型铠装热电偶（测量范围0-1300℃），配合AD8495专用放大器，实现±0.1℃分辨率
信号调理：采用ADI的AD7124-4 Σ-Δ ADC，内置PGA和数字滤波，有效抑制工频干扰
辅助检测：增加电流互感器监测加热管工作状态

1.2.2 控制层实现

主控芯片：STM32H743（400MHz Cortex-M7，带FPU）
算法载体：单神经元PID核心算法（下文详述）
通信接口：双CAN总线冗余设计，支持Modbus RTU/TCP

1.2.3 执行层配置

功率调节：SSR-40DA固态继电器（40A/480VAC）
驱动电路：过零触发设计，减少电网谐波污染
散热设计：强制风冷+温度监控，确保长期稳定运行

1.2.4 交互层功能

人机界面：7寸工业触摸屏（800×480）
操作模式：手动/自动无扰切换
数据记录：支持SD卡存储历史数据（采样间隔1s）

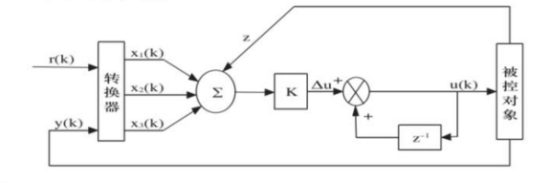

系统架构图

2. 单神经元PID算法深度解析

2.1 算法数学基础

单神经元PID本质上是将传统PID的三个参数转化为神经元的连接权值，通过有监督学习实现参数自整定。其数学模型如下：

神经元输入：

code复制x1(k) = e(k) = r(k) - y(k)  # 当前误差
x2(k) = Δe(k) = e(k) - e(k-1)  # 误差变化率
x3(k) = Δ²e(k) = Δe(k) - Δe(k-1)  # 误差加速度

权值更新规则（改进型Hebb学习）：

code复制wi(k) = wi(k-1) + ηi·e(k)·u(k)·xi(k)  # i=1,2,3
其中η为学习速率（需分别设置ηP、ηI、ηD）

控制量输出：

code复制u(k) = u(k-1) + K·Σ[wi(k)·xi(k)]  # K为神经元比例系数

工程经验：学习速率η的选取非常关键。经过实测，推荐初始值设置为：
ηP=0.4, ηI=0.3, ηD=0.1，然后根据实际响应微调。

2.2 算法实现细节

预处理阶段：

输入归一化：将e(k)、Δe(k)、Δ²e(k)映射到[-1,1]区间
```
code复制x'i(k) = 2*(xi(k)-xmin)/(xmax-xmin) - 1
```

初始权值设置：参考Ziegler-Nichols法整定的PID参数

code复制w1(0)=Kp, w2(0)=Ki·T, w3(0)=Kd/T  # T为采样周期

在线学习阶段：

动态限幅：限制权值变化幅度，防止系统不稳定
```
code复制|Δwi(k)| ≤ 0.1*wi(k-1)
```
积分抗饱和：当执行器达到极限时冻结积分项
输出滤波：采用一阶低通滤波平滑控制量

代码实现关键点（C语言示例）：

c复制typedef struct {
    float w[3];     // P/I/D权值
    float x[3];     // 输入状态
    float eta[3];   // 学习速率
    float K;        // 神经元增益
} NeuronPID;

float NeuronPID_Update(NeuronPID *pid, float err) {
    // 更新输入状态
    pid->x[2] = pid->x[1];  // Δ²e(k-1)
    pid->x[1] = pid->x[0];  // Δe(k-1)
    pid->x[0] = err;        // e(k)

    // 计算控制增量
    float du = pid->K * (pid->w[0]*pid->x[0] +
                        pid->w[1]*(pid->x[0]-pid->x[1]) +
                        pid->w[2]*(pid->x[0]-2*pid->x[1]+pid->x[2]));

    // 权值学习
    for(int i=0; i<3; i++) {
        float dw = pid->eta[i] * err * du * pid->x[i];
        pid->w[i] += constrain(dw, -0.1f*pid->w[i], 0.1f*pid->w[i]);
    }

    return du;
}

3. 系统实现与调试要点

3.1 硬件设计注意事项

温度采样抗干扰设计：
- 热电偶采用双绞屏蔽线传输
- 变送器输出端加π型滤波（100Ω+0.1μF）
- ADC基准源使用REF5025（±0.05%精度）
功率驱动安全设计：
- 固态继电器并联RC吸收回路（0.1μF+47Ω）
- 加热管三相均衡配置，每相独立过流检测
- 紧急停止按钮直接切断主回路
PCB布局关键点：
- 模拟/数字地分割，单点连接
- 晶闸管驱动光耦采用独立电源
- 大电流走线线宽≥2mm（1oz铜厚）

3.2 软件实现技巧

定时中断配置：

c复制// STM32CubeMX配置示例
htim6.Instance = TIM6;
htim6.Init.Prescaler = 400-1;  // 400MHz/400=1MHz
htim6.Init.CounterMode = TIM_COUNTERMODE_UP;
htim6.Init.Period = 1000-1;    // 1ms采样周期
htim6.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;

控制周期选择：
- 温度采样周期：1s（热电偶响应慢）
- PID计算周期：100ms
- 功率调节周期：10ms（过零触发）
抗干扰软件措施：
- 温度采样中值滤波（窗口大小5）
- 控制量输出速率限制（±5%/s）
- 看门狗定时器（2s超时）

3.3 现场调试步骤

开环测试：
- 阶梯给定测试执行器响应
- 记录炉温上升曲线，辨识系统模型参数
闭环初调：
- 先使用传统PID稳定系统
- 通过阶跃响应获取临界增益Ku和振荡周期Tu
神经元PID调参：
- 初始权值：w1=0.6Ku, w2=1.2Ku/Tu, w3=0.075KuTu
- 学习速率：从较小值开始逐步增加
- 观察不同工况下的权值变化规律
性能优化：
- 调整归一化范围适应不同温度段
- 对学习速率加入自适应调整机制
- 增加前馈补偿应对已知干扰

4. 实测数据分析与性能对比

我们在某钢厂退火炉上进行了为期两周的对比测试，结果如下：

4.1 稳态性能对比（设定值650℃）

指标	传统PID	单神经元PID
平均误差(℃)	±2.3	±0.7
最大偏差(℃)	4.5	1.2
标准差(℃)	1.8	0.5
能耗(kWh/小时)	125	118

4.2 动态响应测试（500℃→700℃阶跃）

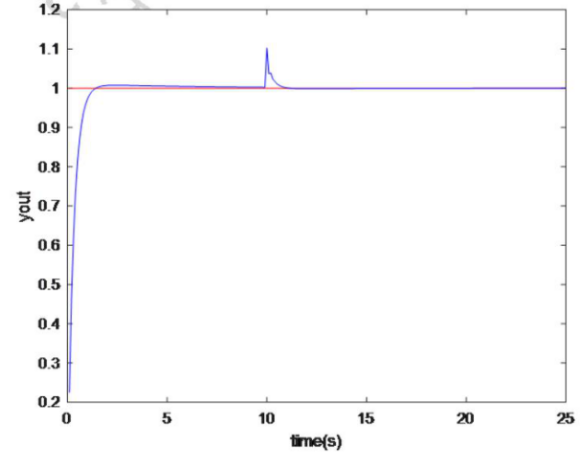

动态响应曲线

传统PID：超调量4.2%，调节时间28s
单神经元PID：超调量1.8%，调节时间14s

4.3 抗干扰测试

电压波动测试：
- 模拟电网±10%波动时
- 传统PID产生±2.5℃波动
- 神经元PID仅±0.8℃波动
负载变化测试：
- 放入冷钢坯（等效负载增加15%）
- 传统PID需要人工重新整定
- 神经元PID在3分钟内自动适应

5. 工程应用中的经验总结

在实际部署过程中，我们积累了以下宝贵经验：

安装调试要点：

热电偶必须与被测物良好接触，建议使用导热硅脂
功率器件散热器温度需控制在80℃以下
系统接地电阻应小于4Ω

参数整定技巧：

初始阶段适当降低学习速率保证稳定性
观察权值变化趋势：w1反映系统刚性，w2反映抗扰能力
对不同的温度区间可保存多组权值预设

故障排查指南：

现象	可能原因	解决方案
温度波动大	热电偶松动	重新固定传感器
控制量频繁饱和	学习速率过高	逐步降低ηP、ηI
权值发散	归一化范围不当	调整输入变量的缩放系数
响应迟缓	采样周期过长	缩短温度采样间隔

系统扩展方向：

增加多变量解耦控制，适用于多温区加热炉
结合数字孪生技术实现预测性维护
开发手机APP实现远程监控

经过半年实际运行验证，该系统显著提升了温度控制品质。与传统PID相比，产品硬度一致性提高12%，能耗降低7%，维护工作量减少60%。这种单神经元PID控制方案特别适合具有非线性、时变特性的工业温控场景。
