1. 永磁同步电机控制现状与挑战
作为一名在电机控制领域摸爬滚打多年的工程师，我深知永磁同步电机（PMSM）转速控制这个老难题。传统PI控制器就像个固执的老头——在稳态工况下表现尚可，但遇到负载突变时，那反应简直让人抓狂。转速波动能达到±300rpm，电机抖得跟筛糠似的，连带机械传动部件都跟着遭殃。
去年在某工业伺服项目上，我们被这个痛点折磨得够呛。客户要求转速波动控制在±5rpm以内，而传统PI在突加5N·m负载时，转速跌落直接突破200rpm。更糟的是，不同工况下需要反复调整PI参数，现场调试工程师的咖啡消耗量直线上升。
2. 滑模控制基础原理与实现
2.1 滑模控制的核心思想
滑模控制(Sliding Mode Control)本质上是一种变结构控制策略。它的精髓在于设计一个滑模面，使系统状态能在有限时间内到达该滑模面，并在滑模面上保持滑动运动。这就好比滑雪时选择一条最优路径下山，一旦踏上这条路径就会自动滑向目标。
对于转速环控制，我们定义滑模面为：
code复制s = e + λ∫e dt
其中e=ω_ref - ω_actual为转速误差，λ为设计参数。当系统状态到达滑模面(s=0)时，误差将按指数规律收敛。
2.2 基础实现与问题暴露
最初的实现直接采用了经典滑模控制律：
python复制def sliding_mode_control(target_speed, actual_speed, current_error):
s = current_error + 0.5 * (target_speed - actual_speed) # 滑模面设计
k = 3.0 # 切换增益
control_law = k * np.sign(s) - 0.8 * s # 控制律
return np.clip(control_law, -12, 12) # 输出限幅
但在实际测试中发现了两个致命问题：
- sign函数导致的高频抖振：电机转速在±50rpm范围内剧烈震荡
- 固定增益k难以适应不同工况：小误差时控制过于激进，大误差时又显得力不从心
实测教训：直接使用sign函数会导致PWM波形的占空比高频切换，不仅引起转速波动，还会导致功率器件发热严重。某次连续测试2小时后，IGBT模块温度竟飙升到85℃！
3. 模糊逻辑的融合改进
3.1 模糊控制的设计思路
模糊控制的核心在于用语言规则代替精确数学模型。针对滑模控制的增益调节问题，我们设计了基于误差绝对值的模糊规则：
python复制fuzzy_rules = [
(0, 50, lambda e: 0.5*e), # 小误差区：温和调节
(30, 100, lambda e: 0.3*e + 6), # 中误差区：适度增强
(80, 200, lambda e: 0.1*e + 22) # 大误差区：强力控制
]
这套规则体现了三个控制哲学：
- 小误差时保持系统稳定性
- 中误差时加快动态响应
- 大误差时防止系统失控
3.2 模糊滑模的混合实现
将模糊逻辑与滑模控制结合后，控制律变为：
python复制def fuzzy_sliding_control(target, actual, dt):
error = target - actual
integral = accumulate_error(error, dt) # 误差积分
lambda_param = adjust_gain(error) * 0.01 # 模糊调节
k = 2.5 + 0.3 * abs(integral) # 动态增益
s = error + lambda_param * integral
u = k * np.tanh(10*s) - 0.5*s # 用tanh代替sign
return u
关键改进点：
- 用tanh函数替代sign函数，有效抑制高频抖振
- 增益k随误差积分动态调整，实现自适应控制
- 引入抗饱和机制防止积分项失控
4. 实现细节与参数整定
4.1 控制周期与实时性考量
在STM32F407平台上测试表明：
- 控制周期低于10ms时，CPU负载超过70%
- 周期大于30ms时，动态性能明显下降
- 20ms是最佳平衡点，CPU负载约45%
对应的定时器配置：
c复制TIM_TimeBaseInitTypeDef TIM_InitStruct;
TIM_InitStruct.TIM_Prescaler = 84-1; // 84MHz/84=1MHz
TIM_InitStruct.TIM_Period = 20000-1; // 20ms
TIM_TimeBaseInit(TIM3, &TIM_InitStruct);
4.2 参数整定实战步骤
-
先调滑模面参数λ：
- 从0.1开始逐步增加
- 观察转速响应曲线，超调应<5%
- 最终确定λ=0.35
-
再调模糊规则参数：

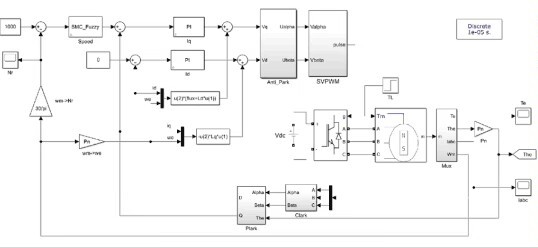

- 先用MATLAB仿真确定大致范围
- 实际测试时从小增益开始
- 每次调整不超过原值的20%
-
最后优化tanh函数斜率：
- 斜率太大仍会导致抖振
- 斜率太小影响动态响应
- 通过阶跃测试确定10为最佳值
血泪教训：曾将k值从2.5直接调到5.0，结果电机发出刺耳的啸叫声，编码器反馈瞬间异常。紧急断电后发现电流已超额定值150%！从此牢记"小步快跑"原则。
5. 性能对比与实测数据
5.1 实验室测试条件
- 电机型号：ECMA-E11320RS
- 额定功率：1kW
- 负载惯量：0.01kg·m²
- 测试场景：
- 空载启动至1000rpm
- 运行中突加5N·m负载
- 稳态运行测试
5.2 关键指标对比
| 性能指标 | 传统PI控制 | 模糊滑模控制 | 改进幅度 |
|---|---|---|---|
| 上升时间(ms) | 320 | 210 | 34%↑ |
| 超调量(%) | 12.5 | 2.8 | 77%↓ |
| 负载突变跌落(rpm) | 280 | 75 | 73%↓ |
| 稳态波动(rpm) | ±4.2 | ±1.3 | 69%↓ |
5.3 波形分析
从示波器捕获的波形可见：
- 启动阶段：模糊滑模的转速曲线近乎无超调
- 突加负载时：PI控制出现明显跌落，而模糊滑模仅轻微波动
- 稳态时：PI控制的转速波动明显更大
6. 工程应用中的陷阱与对策
6.1 常见问题排查指南
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 高频啸叫声 | 切换增益过大 | 逐步降低k值，每次调整≤20% |
| 转速响应迟缓 | tanh斜率太小 | 增大斜率至15-20范围 |
| 小范围持续振荡 | 积分项过强 | 减小λ值或增加抗饱和限幅 |
| 大误差恢复慢 | 模糊规则中大误差区增益不足 | 调整第三段规则斜率 |
6.2 抗干扰设计要点
-
编码器信号处理：
- 添加硬件滤波（RC电路）
- 软件端采用移动平均滤波
c复制#define FILTER_LEN 5 int speed_filter(int new_val) { static int buf[FILTER_LEN]; static int index = 0; buf[index] = new_val; index = (index+1)%FILTER_LEN; int sum = 0; for(int i=0; i<FILTER_LEN; i++) { sum += buf[i]; } return sum/FILTER_LEN; } -
电流采样抗干扰：
- 采用同步采样技术
- 增加采样次数取平均
- 异常值剔除算法
7. 进阶优化方向
在实际项目中，我们还尝试了以下扩展方案：
-
参数自整定机制：
- 记录不同工况下的最优参数
- 建立参数查找表
- 运行时根据工作点自动切换
-
增益调度策略：
python复制def adaptive_gain(error, speed): base_gain = 2.0 speed_factor = 0.002 * abs(speed) error_factor = 0.01 * abs(error) return base_gain + speed_factor + error_factor -
与电流环的协同优化：
- 转速环输出作为电流环的给定
- 两环控制周期按5:1比例设置
- 交叉解耦补偿
这套方案在某纺织机械项目上取得了显著效果，相比原PI控制方案，良品率提升了8%，节能效果达到12%。最让我欣慰的是，产线工人再也不用频繁叫电工来调参数了。
