1. 项目概述
这个51单片机楼道灯光控制系统是一个典型的嵌入式应用案例,它通过多传感器协同工作实现了智能照明控制。作为一名有多年嵌入式开发经验的工程师,我认为这种设计在节能和智能化方面有着显著优势。系统通过红外传感器、声音传感器和光敏电阻的组合检测,实现了"有人且需要照明时才亮灯"的智能判断逻辑。
在实际工程应用中,这种方案比传统的声控灯或常明灯更加合理。传统声控灯容易因环境噪音误触发,而常明灯则造成能源浪费。本设计通过三重条件判断(光照不足+有人+有声音),既避免了误触发,又能确保有人经过时及时提供照明。
2. 系统设计思路解析
2.1 核心功能设计
系统主要实现以下功能逻辑:
- 通过光敏电阻检测环境光照强度,只有光照不足时才考虑开启灯光
- 通过红外传感器检测人体移动信号
- 通过声音传感器检测环境声音
- 当同时满足光照不足、检测到人体移动且有声音时,触发灯光开启
- 灯光开启后维持20秒自动关闭
这种设计有以下几个技术优势:
- 三重条件判断大幅降低误触发概率
- 20秒延时关闭确保人员安全通过
- 光照检测避免白天不必要的照明
- 硬件成本低廉,适合大规模部署
2.2 硬件选型分析
2.2.1 主控芯片选择
项目选用经典的51单片机作为主控,具体原因包括:
- 成本优势:51单片机价格通常在2-10元之间,远低于STM32等ARM芯片
- 开发简便:51架构简单,开发工具链成熟,适合初学者
- 性能足够:灯光控制对算力要求不高,51的8位CPU完全胜任
- 生态完善:有大量现成的代码库和开发资料可供参考
2.2.2 传感器选型
-
红外传感器:选用HC-SR501人体红外感应模块,检测距离可调(3-7米),工作电压5V,输出数字信号,可直接与51单片机IO口连接
-
声音传感器:使用基于LM393比较器的声音检测模块,灵敏度可通过电位器调节,输出数字信号,检测阈值可调
-
光敏电阻:选用GL5528光敏电阻,配合10kΩ电阻组成分压电路,通过比较器转换为数字信号输出
提示:实际部署时,红外传感器安装高度建议1.8-2.2米,倾斜30度向下,可获得最佳检测效果。
2.2.3 执行机构
使用5V继电器模块控制照明灯具,继电器触点容量10A/250VAC,可驱动大多数楼道照明设备。继电器线圈由单片机IO口通过三极管驱动,确保足够的驱动电流。
3. 电路设计与仿真实现

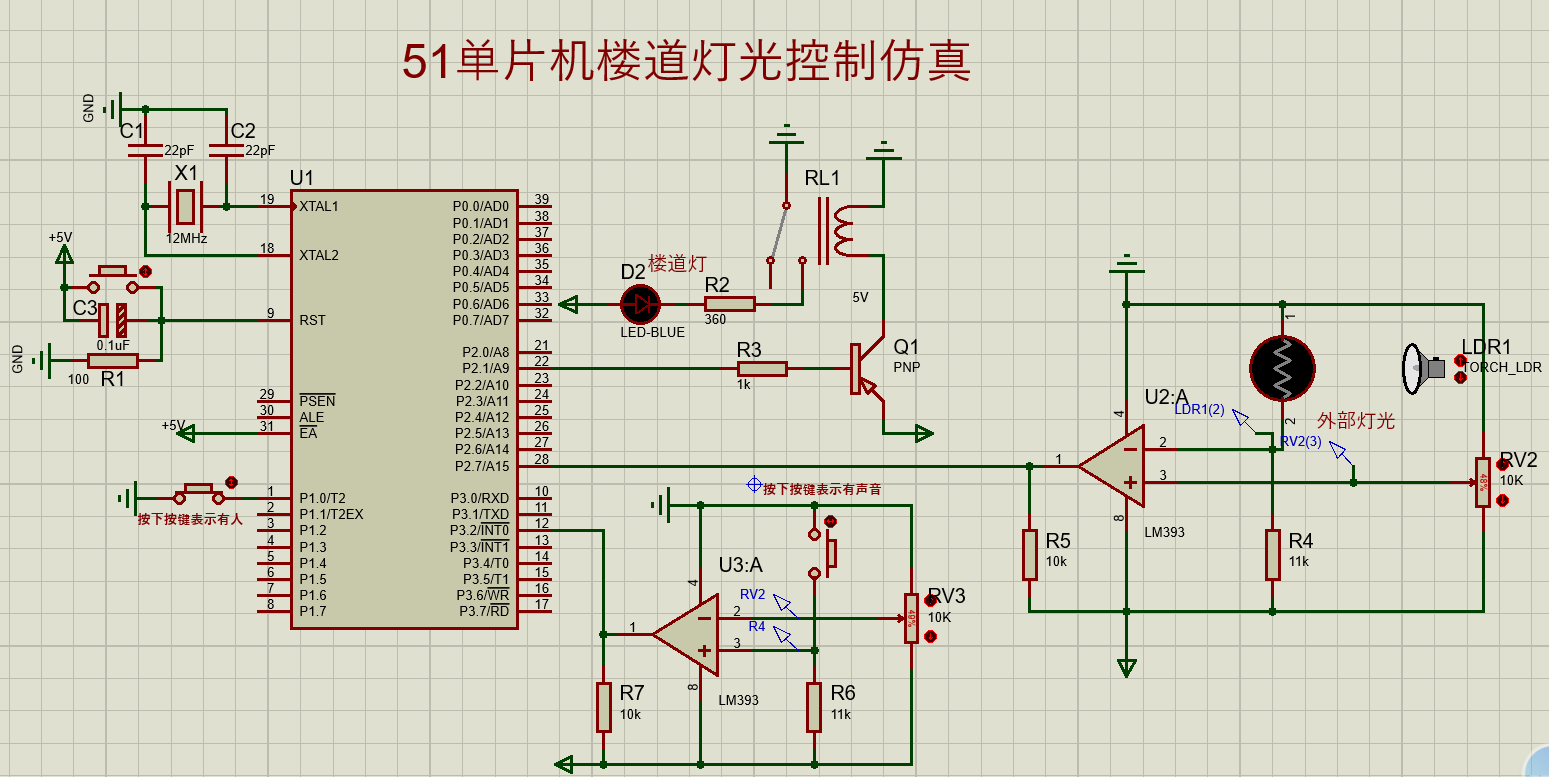

3.1 Proteus仿真电路详解
仿真电路主要包含以下部分:
- 单片机最小系统(晶振电路、复位电路)
- 传感器接口电路
- 继电器驱动电路
- 状态指示LED

关键电路设计要点:
- 光敏电阻分压电路:R1=10kΩ,与光敏电阻串联,中点接比较器
- 继电器驱动:使用PNP三极管(如8550),基极通过1kΩ电阻接单片机IO
- 传感器电源:均采用5V供电,输出信号直接接单片机IO口
- 去耦电容:每个IC附近放置0.1μF陶瓷电容,电源入口放置100μF电解电容
3.2 PCB设计注意事项
实际制作PCB时需注意:
- 强电弱电分离:继电器触点线路(220V)与单片机线路保持足够距离
- 走线宽度:电源线至少1mm,信号线0.3mm以上
- 接地策略:采用单点接地,避免地环路干扰
- 过孔处理:关键信号线避免使用过孔,必须使用时确保良好连接
4. 软件设计与代码实现
4.1 主程序逻辑分析
c复制void main()
{
T0_init(); //定时器0初始化
delayms(10); //延时一会
while(1) //主循环
{
if(guang==0) //检测光线偏暗
{
if((people==0&&sheng==0)||(people==0)) //检测人并且有声音
{
relay=0; //吸合继电器,打开灯
T0_num=0; //定时计数清0
TR0=0; //关闭定时器
}
else
{
TR0=1; //开始定时20s
}
}
else
{
TR0=1; //开始定时20s
}
}
}
程序逻辑说明:
- 初始化定时器0用于20秒延时
- 主循环持续检测传感器状态
- 只有光照不足(guang==0)时才考虑开灯
- 开灯条件有两种组合:
- 检测到人(people==0)且有声音(sheng==0)
- 或仅检测到人(people==0)
- 满足条件时吸合继电器(relay=0),否则启动20秒定时
4.2 定时器配置
定时器0配置为16位自动重装模式,定时50ms中断一次,累计400次达到20秒:
c复制void T0_init(void)
{
TMOD |= 0x01; //设置定时器0为模式1(16位)
TH0 = 0x4C; //50ms定时初值
TL0 = 0x00;
ET0 = 1; //允许定时器0中断
EA = 1; //开启总中断
}
void T0_ISR() interrupt 1
{
TH0 = 0x4C; //重新装载初值
TL0 = 0x00;
T0_num++; //中断次数计数
if(T0_num >= 400) //达到20秒(400*50ms)
{
relay = 1; //断开继电器,关闭灯
TR0 = 0; //停止定时器
T0_num = 0; //计数清零
}
}
注意:实际应用中,定时器初值需要根据具体晶振频率计算。假设使用11.0592MHz晶振,定时50ms的初值计算如下:
定时周期 = (65536 - TH0TL0) × 12 / Fosc
50000μs = (65536 - X) × 12 / 11.0592MHz
解得 X = 65536 - 50000×11.0592/12 ≈ 19456 = 0x4C00
5. 系统调试与优化
5.1 传感器灵敏度调节
-
红外传感器:调节HC-SR501模块上的两个电位器
- 灵敏度电位器:顺时针旋转增加检测距离
- 延时时间电位器:控制输出信号保持时间
-
声音传感器:调节模块上的蓝色电位器改变触发阈值
- 顺时针旋转提高触发阈值,降低灵敏度
- 建议设置在正常环境噪音不会触发,但拍手声能可靠触发的程度
-
光敏电阻:通过调整比较器参考电压改变触发光照阈值
- 可使用可调电阻替代固定电阻,方便现场调节
- 建议设置在黄昏时分能可靠切换的状态
5.2 常见问题排查
-
灯常亮不灭:
- 检查继电器驱动电路是否正常
- 确认定时器中断是否正常触发
- 检查传感器信号是否一直为低电平
-
灯不亮:
- 测量继电器线圈电压是否正常
- 检查传感器电源是否正常
- 用万用表检测各传感器输出信号
-
误触发频繁:
- 调整声音传感器灵敏度
- 检查红外传感器安装位置,避免直接对着通风口或热源
- 考虑增加软件去抖逻辑
5.3 系统优化建议
- 增加PWM调光:可根据环境光照程度动态调节灯光亮度,进一步节能
- 加入无线通信:通过蓝牙或WiFi模块实现远程监控和控制
- 低功耗优化:在无人时段可让单片机进入休眠模式,通过外部中断唤醒
- 多灯联动:通过通信总线实现整个楼道的灯光协同控制
6. 实际部署注意事项
-
安全性考虑:
- 强电部分必须做好绝缘处理
- PCB上强弱电之间保证至少8mm的爬电距离
- 外壳应使用阻燃材料
-
环境适应性:
- 避免将光敏传感器安装在直射阳光或强光源附近
- 红外传感器安装位置应覆盖主要通行区域
- 声音传感器远离固定噪声源
-
维护便利性:
- 设计测试按钮,方便维护时手动控制灯光
- 保留状态指示灯,便于故障诊断
- 考虑加入运行日志记录功能
这个51单片机楼道灯光控制系统从硬件选型到软件设计都体现出了实用性和经济性的平衡。在实际项目中,我发现三个关键点特别重要:传感器灵敏度的精细调节、定时器精度的确保,以及强电部分的安全隔离。通过多次现场调试,将红外传感器的检测角度调整到45度向下,声音触发阈值设置在65dB左右,光敏触发点调整到50lux左右,可以获得最佳的使用体验。
