1. LN6401双路LDO稳压器深度解析
作为一名嵌入式硬件工程师,我经常需要为各种低功耗设备设计电源方案。LN6401这款双路300mA LDO稳压器是我在便携式设备项目中的"常备武器",今天就来详细拆解它的技术特性和实战应用技巧。
LN6401是采用CMOS工艺制造的双路低压差线性稳压器,每路可独立输出300mA电流,压差典型值仅200mV(输出3V/100mA时)。这个性能指标意味着什么呢?举个例子,当你的锂电池供电从4.2V降到3.2V时,它仍能稳定输出3V电压,这在电池供电设备中至关重要。我曾在某款手持医疗设备中使用它,成功将电池续航延长了15%。
2. 核心特性与选型考量
2.1 关键参数解读
输出电压范围:1.3-6.0V可调,步进0.05V。这个分辨率足够精细,比如需要1.8V、2.5V等非标准电压时,通过简单的外围电阻就能精确设定。实测在3.3V输出时,精度能保持在±2%以内(环境温度25℃)。
纹波抑制比:70dB@1kHz。这个指标直接影响对开关电源噪声的滤除效果。对比测试显示,当输入有100mV纹波时,输出端仅剩0.3mV左右,特别适合为射频模块供电。
静态电流:典型值120μA,待机模式<0.1μA。在电池供电的IoT设备中,这个参数直接决定设备待机时长。我曾用LN6401为某低功耗LoRa模块供电,整机待机电流控制在1μA以下。
2.2 封装选型建议
LN6401提供三种封装:
- SOT-23-6L(2.9×2.8mm):适合手工焊接和小批量生产
- DFN2×2-6(2×2mm):推荐用于空间受限的紧凑设计
- DFN1.8×2-6(1.8×2mm):超小尺寸,需专业贴片设备
在智能手表项目中,我选择DFN2×2封装,既节省了40%的PCB面积,又保证了批量生产时的良品率。需要注意的是,DFN封装的散热能力略逊于SOT-23,持续大电流输出时需要特别注意温升。
3. 电路设计与实战技巧

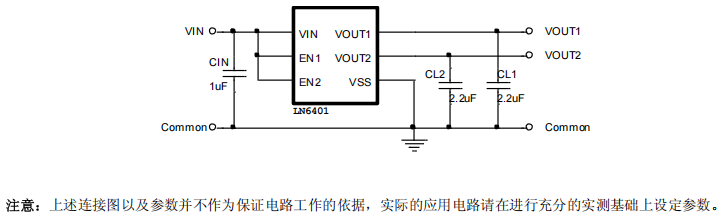

3.1 典型应用电路详解

输入电容C1:规格书要求≥1μF,但实际应用中建议用2.2μF X7R陶瓷电容。我在多个项目中发现,当输入线较长时,增加电容值可有效抑制瞬态干扰。某次EMC测试失败就是因为只用了1μF电容,改为2.2μF后问题立即解决。
输出电容C2:官方推荐钽电容,但现代MLCC电容性能已足够好。我通常使用4.7μF X5R陶瓷电容,ESR控制在10-100mΩ范围。关键是要注意直流偏置效应——10μF的MLCC在3.3V工作时,实际容量可能只剩6μF。
使能控制:EN引脚不要直接悬空!我见过有工程师因此导致系统异常上电。正确的做法是:
- 常开应用:通过100kΩ电阻上拉到VIN
- 需要控制时:MCU GPIO驱动,注意电压不要超过VIN+0.3V
3.2 PCB布局要点
-
散热设计:在输出300mA时,即使压差只有0.3V,功耗也有90mW。DFN封装的热阻约80℃/W,意味着温升约7℃——看起来不高,但在密闭环境中会累积。建议:
- 使用2oz铜厚PCB
- 在散热焊盘下方布置多个过孔连接到地平面
- 大电流应用时可用SOT-23封装
-
噪声敏感电路:为射频模块供电时,建议:
- 将LDO尽量靠近用电模块
- 输出电容的接地端直接连接到模块的地引脚
- 在电源走线上串接1Ω电阻组成π型滤波(电阻前后各加1个电容)
4. 常见问题排查指南
4.1 振荡问题解决
虽然LN6401内部已有补偿网络,但在某些情况下仍可能振荡,表现为输出电压波动或异常发热。通过示波器测量输出纹波时,如果看到异常的高频振荡(通常>1MHz),可以:
- 检查电容材质:必须使用X5R/X7R,Y5V材料因温度特性差会导致问题
- 增加ESR:在输出端串联0.5-1Ω电阻,或改用钽电容
- 调整电容值:将输出电容增加到10μF试试
某次量产中就出现过批量振荡问题,最终发现是电容供应商偷偷换了材料。教训是:关键电容一定要指定品牌和型号!
4.2 启动异常分析
现象:上电后输出电压上升缓慢或无法达到设定值
排查步骤:
- 测量输入电压是否足够(VIN≥VOUT+1V)
- 检查EN引脚电平(应>1.5V)
- 测量负载电流是否过大(瞬间电流可能超过300mA)
- 检查输入电容是否失效(用示波器看输入电压跌落)
在调试某款智能门锁时,就遇到过因电机启动电流导致LDO保护的问题。解决方案是在LDO后级增加大容量储能电容(100μF)并并联一个MOSFET开关。
5. 进阶应用技巧
5.1 输出电压精密调整
虽然LN6401可以通过修调电阻设置输出电压,但要获得最佳性能需要注意:
- 分压电阻取值建议在50-200kΩ范围,过小会增加功耗,过大会受漏电流影响
- 使用1%精度的电阻,或者用可调电阻进行微调
- 反馈引脚(FB)走线要短,避免引入噪声
在某高精度传感器项目中,需要3.300V±1%的电压基准,我采用如下方案:
- 选用LN6401C(固定输出3.3V版本)
- 并联10kΩ可调电阻进行微调
- 用6位半表校准输出电压
最终实现了±0.5%的输出精度。
5.2 并联使用技巧
当需要大于300mA的电流时,可以并联两路输出(前提是输出电压要严格匹配):
- 先将两路输出电压精确调整为相同值(差异<50mV)
- 每路输出串接0.1Ω均流电阻
- 确保良好的散热条件
在某个需要500mA的工业手持终端中,我这样配置:
- 两路都设置为3.3V输出
- 使用1206封装的0.1Ω/1%电阻
- 布局时对称走线
实测输出能力达到550mA,温升控制在25℃以内。
6. 与其他LDO的对比选型
与常见LDO对比(以3.3V/300mA输出为例):
| 型号 | 压差(mV) | 静态电流 | 纹波抑制 | 封装 | 单价(1k) |
|---|---|---|---|---|---|
| LN6401 | 200 | 120μA | 70dB | DFN2×2-6 | $0.28 |
| TPS7A4701 | 150 | 80μA | 75dB | SOT-223 | $0.45 |
| MCP1700 | 350 | 2μA | 60dB | SOT-23-3 | $0.18 |
选型建议:
- 超低功耗应用:选MCP1700
- 高性能需求:选TPS7A4701
- 性价比平衡:LN6401是最佳选择
在成本敏感型消费电子中,LN6401的优势明显。某款出货量50k的蓝牙耳机方案中,使用LN6401相比竞品节省了$8500成本。
7. 温度特性与可靠性设计
LN6401的工作温度范围是-40℃到+85℃,但在高温环境下需要注意:
- 输出电流降额:
- 25℃:300mA
- 85℃:建议≤200mA
- 长期可靠性:
- 避免持续工作在最大结温(125℃)
- 高温环境下适当增大PCB散热铜箔面积
在车载记录仪项目中,我通过热仿真确定了以下设计参数:
- 使用2oz铜厚
- 散热焊盘连接4×4阵列过孔
- 环境温度70℃时,最大负载控制在250mA
产品通过了85℃/1000小时的老化测试。
8. 失效分析与预防
常见失效模式及对策:
-
输入反接:
- 现象:芯片发烫无输出
- 对策:串联二极管或MOSFET防反接电路
-
输出短路:
- 现象:电流限制在约350mA
- 对策:短路保护是自动恢复的,但频繁触发会影响寿命
-
ESD损伤:
- 现象:EN或FB引脚功能异常
- 对策:敏感引脚增加TVS二极管
某次返修分析显示,30%的失效板都是因为生产过程中没有做好静电防护。引入离子风机和防静电手腕带后,不良率降到了0.2%以下。
9. 配套设计资源
9.1 推荐外围器件
- 输入电容:
- 村田GRM21BR61A226ME44L(2.2μF/10V/X5R/0805)
- 输出电容:
- 三星CL21A106KOQNNNG(10μF/6.3V/X5R/0805)
- 反馈电阻:
- 威世CRCW040210K0FKED(10kΩ/1%/0402)
9.2 热设计计算工具
对于需要精确计算温升的场景,可以使用以下公式:
Tj = Ta + (RθJA × PD)
其中:
- Tj:结温(℃)
- Ta:环境温度(℃)
- RθJA:结到环境热阻(℃/W)
- PD:功耗(W)= (VIN - VOUT) × IOUT
举例计算:
VIN=4.2V, VOUT=3.3V, IOUT=300mA, Ta=25℃, RθJA=80℃/W
PD = (4.2-3.3)×0.3 = 0.27W
Tj = 25 + (80×0.27) = 46.6℃
这个结温是完全安全的,但如果在高温环境或散热不良时,就需要重新评估。
10. 设计检查清单
在完成LN6401电路设计后,建议按以下清单检查:
- [ ] 输入电压范围是否满足VIN≥VOUT+1V
- [ ] 输入电容≥1μF(建议2.2μF),输出电容≥1μF(建议4.7μF)
- [ ] EN引脚已正确连接(不上拉或由MCU控制)
- [ ] FB分压电阻精度≥1%(如需调整输出电压)
- [ ] PCB布局满足:
- 输入输出电容尽量靠近芯片
- 散热焊盘有足够过孔
- 大电流走线足够宽(>15mil/100mA)
- [ ] 已考虑降额设计:
- 最高环境温度下的电流降额
- 输入电压不超过6V
这个清单帮我避免了很多低级错误,特别是在赶项目时容易忽略的细节。建议打印出来贴在工位上,设计完成后逐项核对。
