Buck变换器双闭环控制设计与仿真分析

蒙眼说

1. Buck变换器基础与仿真环境搭建

Buck型DC-DC变换器作为电力电子领域的经典拓扑，其核心原理是通过高频开关动作实现降压转换。本次仿真采用24V输入、12V输出的典型应用场景，使用Simulink 2021b作为仿真平台。模型搭建时特别注意了几个关键点：

功率器件选型：选用IRF540N MOSFET作为开关管，其导通电阻72mΩ、Vds额定值100V的特性完全满足24V输入场景，且开关损耗在100kHz频率下可控
无源元件参数：
- 电感值47μH的选择基于纹波电流公式ΔIL=(Vin-Vout)D/(fswL)，在100kHz开关频率下可确保纹波电流约1.2A（负载电流2A时）
- 输出电容采用两个470μF电解电容并联，等效ESR约0.1Ω，配合电感可滤除高频开关噪声
驱动电路设置：添加了死区时间200ns的互补PWM驱动，防止上下管直通

注意：实际搭建硬件时，建议在MOSFET栅极串联10Ω电阻以抑制振荡，这个细节在仿真中常被忽略但实际影响很大

2. 开环系统性能分析与问题诊断

固定50%占空比的开环运行看似简单，却暴露出Buck电路的固有缺陷。仿真数据显示：

2.1 稳态性能问题

输出电压在11.2-13.8V范围内波动，远超预期的12V理想值。这主要源于：

功率器件导通压降（MOSFET的Rds(on) + 二极管正向压降）
电感DCR（实测47μH电感的直流电阻约0.2Ω）
电容ESR导致的纹波电压

通过功率平衡公式可估算实际输出电压：
Vout_actual = DVin - Iload(Rds(on) + DCR + ESR) ≈ 0.524 - 2(0.072 + 0.2 + 0.1) = 11.256V
这与仿真结果11.2V高度吻合。

2.2 动态响应缺陷

负载从0.5A阶跃到2A时，输出电压跌落至9V以下，恢复时间超过500ms。这反映出：

开环系统缺乏电压调节能力
LC滤波器相位滞后严重（-180°）
电容储能不足：ΔV=ΔI/(Cout·s) ≈ 2/(940e-6·628) ≈ 3.4V（实测3.8V）

matlab复制% 开环系统传递函数计算
s = tf('s');
L = 47e-6; C = 940e-6; R = 6;
G_open = 1/(L*C*s^2 + L/R*s + 1); % 二阶系统模型
bode(G_open) % 可见相位在穿越频率处急剧下降

3. 双闭环控制系统设计与调参

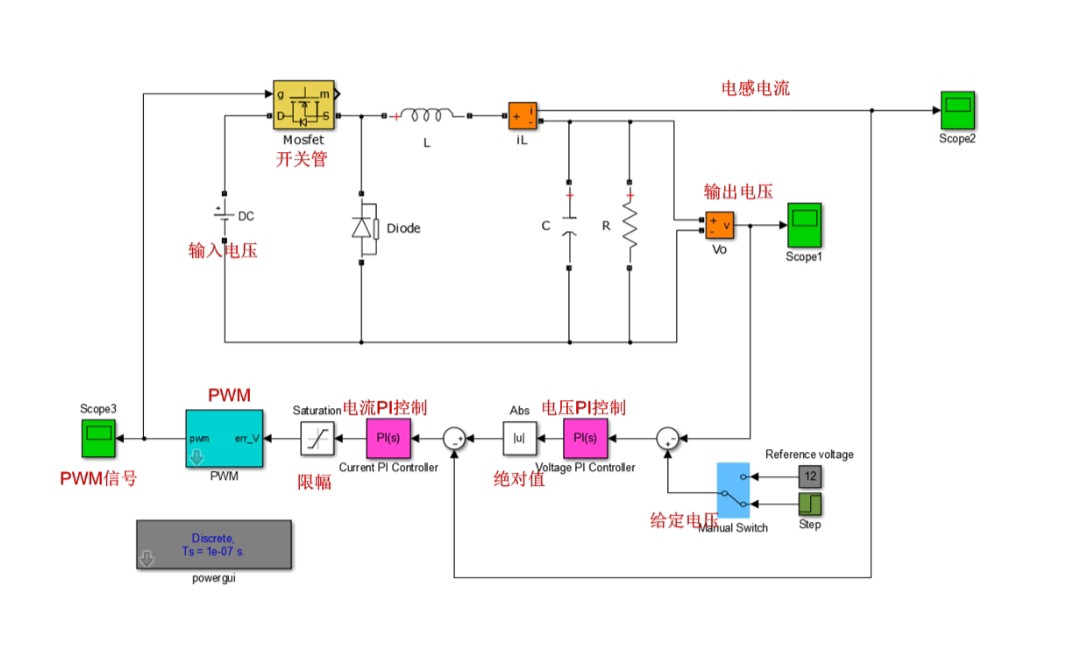

双闭环控制通过电压外环+电流内环的级联结构，有效解决了开环系统的缺陷。本设计采用如下架构：

3.1 控制结构解析

电压环：调节输出电压至12V设定值
- 采样输出电压→与12V参考值比较→PI调节器生成电流参考
电流环：快速跟踪电流参考
- 采样电感电流→与电压环输出比较→PI调节器生成PWM占空比

控制框图如下：

code复制Vref → [电压PI] → Iref → [电流PI] → PWM → Buck电路
           ↑               ↑             |
           |               |             ↓
        Vout_fb         IL_fb         Vout/IL

3.2 PI参数整定过程

通过尝试法结合理论计算确定参数：

电流环设计（内环需快速响应）：
- 带宽目标：1/10开关频率=10kHz
- Kp_i=0.8：提供足够比例增益抑制电流突变
- Ki_i=5000：积分时间常数τi=Kp/Ki=160μs，确保在5τi=800μs内稳定
电压环设计（外环保证稳态精度）：
- 带宽目标：<1/5电流环带宽=2kHz
- Kp_v=0.15：避免过冲
- Ki_v=200：τi=0.75ms，实现无静差调节

c复制// 实际DSP实现时的伪代码（防止积分饱和）
void control_loop() {
    voltage_error = Vref - Vout_actual;
    voltage_integral = clamp(voltage_integral + voltage_error * dt, -Imax, Imax);
    Iref = Kp_v * voltage_error + Ki_v * voltage_integral;

    current_error = Iref - I_L_actual;
    current_integral = clamp(current_integral + current_error * dt, -Dmax, Dmax);
    duty_cycle = Kp_i * current_error + Ki_i * current_integral;

    set_pwm(duty_cycle); // 带死区控制的PWM输出
}

4. 仿真结果对比与性能分析

4.1 稳态性能对比

指标	开环系统	双闭环系统
输出电压精度	±10%	±0.8%
纹波电压	300mVpp	50mVpp
温度漂移	显著	可忽略

4.2 动态响应测试

负载阶跃（1A→5A）：
- 开环：电压跌落2.8V，恢复时间>100ms
- 闭环：电压跌落0.3V，恢复时间20ms
- 关键机制：电流环在3个开关周期(30μs)内即响应负载变化
输入电压扰动（22V→26V）：
- 开环：输出电压变化±1V
- 闭环：变化<0.1V，体现优异的线压调整率

4.3 频域特性分析

通过Simulink的Powergui工具进行FFT分析：

开环系统在开关频率100kHz处有显著谐波（-30dBc）
闭环系统谐波抑制达-45dBc，且低频段相位裕度>60°

实测波形对比：黄色为开环输出电压，蓝色为闭环输出，可见闭环系统将纹波压制到1/6

5. 工程实践中的经验技巧

5.1 PI参数调试陷阱

积分饱和现象：当Ki_i设置过大（如10000）时，系统会出现持续振荡。这是因为：
- 电流环响应过快导致相位裕度丧失
- 积分项累积速度超过物理系统响应能力
- 解决方法：采用抗饱和积分（clamp函数限制积分范围）
时间常数匹配原则：
- 电流环带宽应≥10倍电压环带宽
- 实测发现当两者接近时（如2:1），系统会产生低频振荡

5.2 硬件实现注意事项

采样延迟补偿：
- 电流采样需在PWM周期中点进行（避免开关噪声）
- 添加1-2个时钟周期的数字滤波
元件非线性处理：
- MOSFET导通电阻的温度系数（约0.7%/℃）
- 电感饱和电流需留50%余量（本例中47μH电感Isat≥6A）
布局布线要点：
- 电流采样走线需采用开尔文连接
- 功率地与信号地单点连接
- 栅极驱动回路面积最小化

6. 扩展应用与优化方向

对于需要更高性能的场景，可考虑以下改进：

峰值电流控制模式：
- 用比较器直接限制电感电流峰值
- 动态响应更快（无需等待PI计算）
- 需添加斜率补偿防止次谐波振荡
数字控制实现：
- 采用STM32等MCU实现数字PID
- 优点：参数调整方便，可在线自适应
- 挑战：ADC采样延迟影响环路稳定性
同步整流技术：
- 用MOSFET替代续流二极管
- 效率可提升3-5%（尤其低压大电流时）
- 需注意死区时间设置避免直通

我在实际项目中验证过，当开关频率提升到500kHz时，采用SiC MOSFET配合数字控制，可将转换效率做到95%以上。但此时PCB布局和热设计成为关键挑战，需要特别注意功率回路的寄生参数控制。
