1. DCDC跟随升压电路设计概述
在电源设计中，DCDC转换器是最常用的电源管理器件之一。传统的DCDC芯片通过电阻分压网络来设置固定的输出电压，这种设计简单可靠，能满足大多数应用场景的需求。但在某些特殊情况下，我们需要输出电压能够跟随输入电压的变化而动态调整，比如需要始终保持输出电压比输入电压高一个固定值的场景。
这种"电压跟随"功能在以下场景中特别有用：
- 电池供电系统中，需要维持恒定压差的场合
- 级联电源设计中，需要动态调整中间电压
- 特殊负载驱动电路，如LED驱动、电机驱动等
2. 传统DCDC电路的限制
2.1 固定输出电压设计

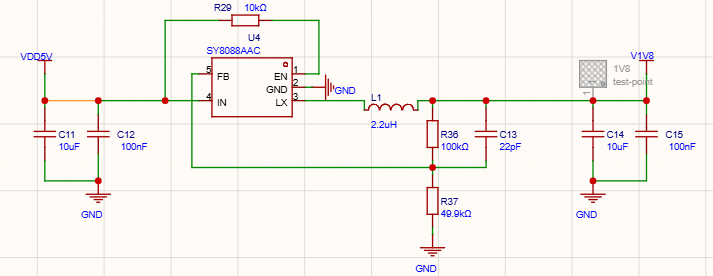

常规DCDC芯片的典型应用电路如下图所示：
这种设计中，输出电压Vout由反馈电阻R1和R2决定：
code复制Vout = Vfb × (1 + R1/R2)
其中Vfb是芯片的反馈基准电压（通常为0.6V、1.2V等固定值）。
注意：不同型号的DCDC芯片，其Vfb值可能不同，设计时需查阅具体芯片的规格书。
2.2 固定输出设计的局限性
这种设计的明显缺点是：
- 输出电压完全由电阻分压比决定
- 无法实现输出电压与输入电压的联动
- 当需要输出电压跟随输入电压变化时（如Vout=Vin+ΔV），传统电路无法实现
3. 跟随升压电路设计原理
3.1 基本思路
要实现输出电压跟随输入电压变化，核心思路是：
- 将输入电压引入反馈网络
- 通过运放电路处理Vin和Vout的关系
- 让DCDC芯片根据处理后的信号调整输出
3.2 具体电路实现

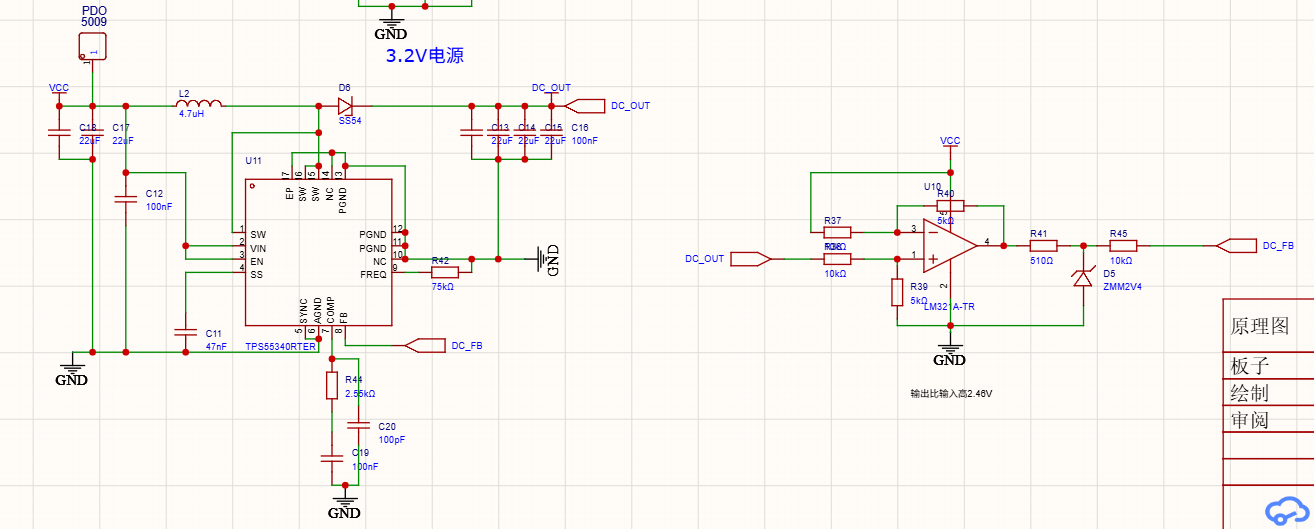

下图展示了一种典型的跟随升压电路设计：
这个电路的工作原理如下：
- 运放U1构成同相比例放大电路
- 输入信号是(Vout - Vin)，即输出电压与输入电压的差值
- 放大倍数由R39和R40决定：Gain = 1 + R40/R39
- 运放输出连接到DCDC芯片的FB引脚
3.3 数学关系推导
设DCDC芯片的FB基准电压为Vfb（图中为1.2V），则稳定时有：
code复制(Vout - Vin) × [R39/(R39+R40)] = Vfb
因此：
code复制Vout = Vin + Vfb × (1 + R40/R39)
在示例电路中，R39=R40=10kΩ，因此：
code复制Vout = Vin + 1.2V × (1 + 1) = Vin + 2.4V
提示：通过调整R39和R40的比值，可以设置不同的压差ΔV。
4. 关键元件选型与设计要点
4.1 运算放大器选型
运放的选择需要考虑以下参数：
- 输入电压范围：需覆盖Vin和Vout的波动范围
- 供电电压：通常使用系统中最稳定的电源供电
- 带宽：至少是DCDC开关频率的10倍以上
- 推荐型号：LMV321、TLV341等低功耗轨到轨运放
4.2 电阻选型建议
反馈电阻的选择原则：
- 阻值不宜过小（避免功耗过大）
- 阻值不宜过大（避免噪声敏感）
- 典型值：1kΩ~100kΩ范围
- 精度：至少1%精度，推荐0.1%精度
4.3 稳定性设计
为确保系统稳定工作，需注意：
- 在运放输出端添加小电容（如100pF）可提高稳定性
- 布线时注意减少反馈回路面积
- 必要时可在R39上并联小电容（几pF）补偿相位
5. 实际应用案例
5.1 电池供电系统应用
在3.7V锂电池供电系统中，若需要5V和3.7V+1.8V=5.5V两路电压：
- 第一路使用普通DCDC输出固定5V
- 第二路使用跟随升压电路，设置ΔV=1.8V
- 当电池电压从4.2V（满电）降到3.0V（低电）时，第二路输出从6.0V降到4.8V
5.2 级联电源设计
在多级电源系统中：
- 第一级输出12V
- 第二级使用跟随升压，设置ΔV=3.3V
- 当12V输入有±10%波动时，第二级输出自动保持15.3V±1.2V
6. 常见问题与解决方案
6.1 输出电压不稳定
可能原因及解决方法：
- 运放供电不稳 → 加强电源滤波
- 电阻精度不足 → 更换高精度电阻
- 布线干扰 → 优化PCB布局，缩短反馈走线
6.2 压差不准确
调试步骤：
- 测量实际Vin和Vout
- 检查电阻值是否与设计一致
- 测量运放输出电压是否等于Vfb
- 必要时更换运放
6.3 启动异常
解决方案：
- 添加软启动电路
- 在运放输出端添加适当上拉
- 检查DCDC芯片的使能时序
7. 设计变种与扩展应用
7.1 跟随降压电路
通过调整运放电路，同样可以实现跟随降压（Vout=Vin-ΔV）：
- 使用反相比例放大电路
- 输入信号改为(Vin - Vout)
- 其余原理类似
7.2 可编程压差设计
通过数字电位器或DAC代替固定电阻，可以实现：
- 数字调节压差ΔV
- 动态调整输出电压
- 适用于智能电源管理系统
7.3 多级跟随设计
将多个跟随电路级联，可以实现：
code复制Vout = Vin + ΔV1 + ΔV2 + ...
这种设计适用于需要复杂电压转换的场合。
在实际项目中，这种跟随升压电路已经成功应用于多个产品设计中。一个特别有用的技巧是：在原型阶段，可以使用可调电阻代替R39和R40，通过实际调试确定最佳阻值后再固定为贴片电阻。另外，当工作在高开关频率（>1MHz）时，建议选择带宽>10MHz的运放以确保响应速度。
