1. 问题现象与初步分析
在调试lerobot so101机械臂的中位校准过程中，遇到了一个棘手的问题：gripper舵机在进行"半圈归位"(Half-Turn Homing)偏移量计算时，无论将舵机移动到什么位置，系统都会报出数值溢出错误。具体错误信息显示：
code复制ValueError: Magnitude 2353 exceeds 2047 (max for sign_bit_index=11)
这个错误表明，计算得到的偏移量2353超过了舵机控制芯片允许的最大值2047（11位有符号数的表示范围）。作为有多年机器人调试经验的工程师，我立即意识到这不太可能是单纯的软件计算错误，而更可能是硬件连接或配置问题。
从错误堆栈来看，问题发生在feetech.py文件的_encode_sign方法中，这是舵机底层驱动在进行数值编码时抛出的异常。特别值得注意的是，这个错误只在gripper舵机出现，其他关节舵机都能正常完成校准。
2. 深入排查过程
2.1 检查软件配置
首先我确认了校准命令的参数设置是正确的：
bash复制lerobot-calibrate \
--teleop.type=so101_leader \
--teleop.port=/dev/ttyACM0 \
--teleop.id=my_awesome_leader_arm
参数中指定了正确的设备类型、端口和ID，排除了基础配置错误的可能性。日志显示设备能正常连接和识别：
code复制INFO 2026-04-08 14:56:38 so_leader.py:78 my_awesome_leader_arm SOLeader connected.
2.2 分析数值溢出原因
舵机控制通常使用PWM信号，而Half-Turn Homing是一种常见的舵机归位方法。它通过计算当前位置与中位点的偏移量来建立坐标系。根据错误信息，这个偏移量使用了11位有符号数表示（范围-2047~2047），而实际计算值达到了2353，明显超出了范围。
这种情况可能有几种原因：
- 舵机实际移动范围超出预期
- 舵机反馈信号异常
- 舵机接线错误导致信号干扰
2.3 硬件排查
当我检查gripper舵机的物理连接时，发现了关键问题：舵机的输入线和输出线接反了。舵机通常有三个接口：
- 输入线（来自控制器）
- 输出线（连接下一个舵机或终端）
- 电源线
正确的连接方式应该是：
- 输入线接舵机左侧接口
- 输出线接右侧接口
- 电源线居中
但在我的组装中，错误地将输入线接到了右侧接口。这种接法会导致信号传输异常，进而影响位置反馈的准确性。
3. 问题根源与解决方案
3.1 接线错误的本质影响
舵机内部通常采用菊花链(daisy chain)连接方式，信号需要按特定方向传输。当输入输出线接反时：
- 控制信号无法正确传递到舵机控制芯片
- 位置反馈信号产生畸变
- 舵机无法正确解析PWM指令
- 导致计算出的偏移量异常增大
3.2 正确的接线方式

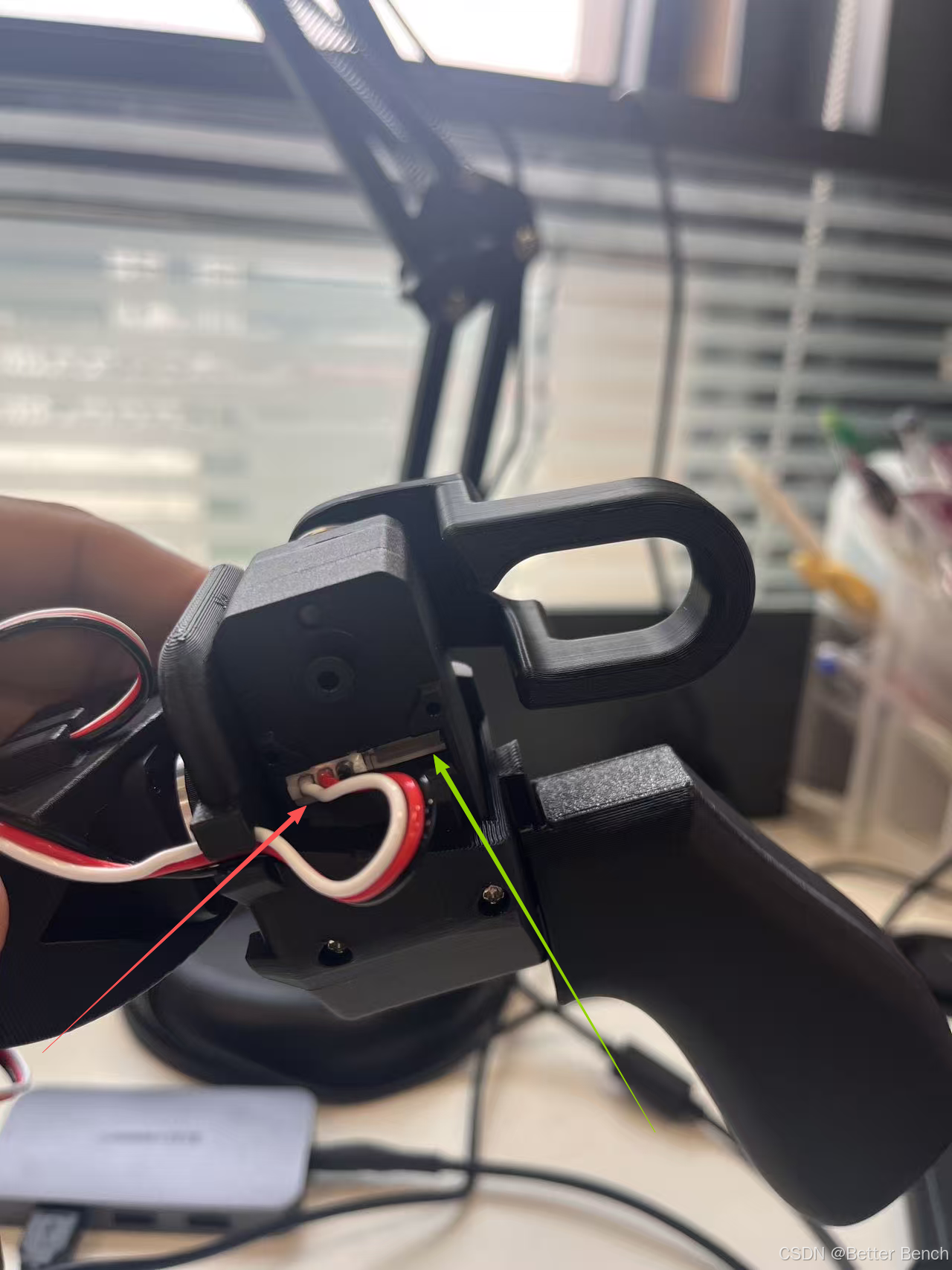

正确的接线应如下图所示：
关键要点：
- 红色箭头指向的左侧接口接输入线
- 右侧接口接输出线
- 中间接口接电源
3.3 解决步骤
- 断电后重新检查所有舵机接线
- 确保每个舵机的输入线都接在左侧接口
- 使用万用表检查线路连通性
- 重新上电后进行校准测试
4. 经验总结与注意事项
4.1 机械臂组装检查清单
根据这次经验，我总结出机械臂组装时的关键检查点：
-
舵机接线方向：
- 输入线必须接左侧接口
- 输出线接右侧接口
- 使用不同颜色线材区分
-
电源极性：
- 确认正负极连接正确
- 测量供电电压是否稳定
-
信号完整性：
- 检查信号线是否完好
- 避免信号线与电源线平行走线
4.2 调试技巧
当遇到类似数值溢出错误时，可以按以下步骤排查：
-
隔离测试：
- 单独测试问题舵机
- 使用舵机测试仪直接控制
-
信号监测：
- 用示波器观察PWM波形
- 检查信号占空比是否正常
-
软件诊断：
- 降低舵机移动速度
- 减小运动范围逐步测试
4.3 常见误区
-
忽视物理连接：
- 不要假设接线一定正确
- 每次组装都要重新验证
-
过度依赖软件：
- 软件报错可能有硬件根源
- 要从整个系统角度分析问题
-
忽略环境因素：
- 电源噪声可能影响信号
- 机械阻力会导致读数异常
5. 深入理解舵机控制原理
5.1 Half-Turn Homing机制
半圈归位是一种常用的舵机初始定位方法，其工作原理：
- 将舵机移动到机械中位点
- 记录当前位置为"零点"
- 计算当前位置与零点的偏移量
- 将偏移量存储为Homing_Offset参数
5.2 数值编码方式
舵机控制通常使用有符号数表示位置偏移：
- 11位有符号数范围：-2047~2047
- 最高位为符号位
- 剩余10位表示数值大小
当实际偏移量超出这个范围时，就会引发数值溢出错误。
5.3 信号传输协议
常见的舵机通信协议包括：
-
PWM控制：
- 通过脉冲宽度表示位置
- 典型频率50Hz
- 脉宽500-2500μs对应0-180°
-
串行总线：
- 如RS485、TTL串口
- 使用数据包传输指令
- 支持更复杂的控制功能
6. 进阶调试方法
6.1 使用示波器诊断
当遇到难以定位的问题时，示波器是强有力的工具：
-
观察PWM信号波形
- 检查频率是否正确
- 测量高电平持续时间
-
分析信号质量
- 检查是否有噪声干扰
- 确认上升沿/下降沿是否清晰
6.2 编写测试脚本
针对性的测试脚本可以帮助快速定位问题：
python复制import time
from lerobot import MotorBus
def test_servo(servo_id):
bus = MotorBus()
try:
# 测试小范围移动
for pos in range(-500, 501, 100):
bus.write("Goal_Position", servo_id, pos)
time.sleep(0.5)
current_pos = bus.read("Present_Position", servo_id)
print(f"Command: {pos}, Actual: {current_pos}")
except Exception as e:
print(f"Error testing servo {servo_id}: {str(e)}")
6.3 参数备份与恢复
在进行校准前，建议：
-
备份当前所有参数
bash复制
lerobot-backup --output=servo_params.json -
出现问题时可快速恢复
bash复制
lerobot-restore --input=servo_params.json
7. 机械臂维护建议
7.1 定期检查项目
-
机械部分：
- 检查各关节紧固件
- 润滑传动部件
- 检查线材磨损情况
-
电气部分：
- 测量电源电压
- 检查接插件接触情况
- 清洁电路板灰尘
7.2 性能优化技巧
-
PID参数调整：
- 根据负载特性优化参数
- 先调P，再调I，最后D
-
运动规划：
- 合理设置加速度/减速度
- 使用S曲线加减速
-
散热管理：
- 确保舵机散热良好
- 避免长时间满负荷运行
8. 扩展知识：舵机选型指南
8.1 关键参数考量
-
扭矩：
- 根据负载计算所需扭矩
- 留出20-30%余量
-
速度：
- 评估应用场景需求
- 平衡速度与精度
-
分辨率：
- 影响定位精度
- 通常以位数为单位
8.2 接口类型比较
| 接口类型 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| PWM | 简单、通用 | 单线控制、功能有限 | 基础应用 |
| RS485 | 远距离、多设备 | 需要转换器 | 工业环境 |
| CAN | 高可靠性 | 成本高 | 汽车、机器人 |
| TTL串口 | ��速、灵活 | 距离有限 | 嵌入式系统 |
8.3 品牌选择建议
-
入门级：
- Feetech
- LewanSoul
-
工业级：
- Dynamixel
- Robotis
-
定制化：
- ODrive
- OSM
9. 故障排除速查表
| 故障现象 | 可能原因 | 排查方法 | 解决方案 |
|---|---|---|---|
| 数值溢出 | 接线错误 | 检查输入输出线 | 正确连接线序 |
| 舵机不响应 | 电源问题 | 测量供电电压 | 确保电源稳定 |
| 位置偏差大 | 机械阻力 | 手动转动检查 | 排除机械干涉 |
| 随机抖动 | 信号干扰 | 检查接地 | 改善屏蔽 |
10. 安全操作规范
-
上电前检查：
- 确认所有连接正确
- 检查电源极性
-
调试注意事项：
- 从低速开始测试
- 保持安全距离
-
紧急处理：
- 准备急停开关
- 熟悉断电流程
通过这次调试经历，我深刻体会到在机器人系统中，硬件连接的正确性对整体运行至关重要。一个小小的接线错误可能导致难以理解的软件报错，因此建立系统化的检查流程非常必要。
