1. STM32C092RC开发板点灯实战指南
作为一名嵌入式开发工程师，拿到新开发板后的第一个"Hello World"往往就是点灯实验。今天我要分享的是基于STM32C092RC开发板的LED控制全过程，这个看似简单的操作其实包含了STM32开发的多个核心知识点。
STM32C0系列是ST公司推出的高性价比32位微控制器，面向入门级嵌入式应用。C092RC搭载ARM Cortex-M0+内核，主频最高48MHz，具备丰富的外设接口。开发板上的两个LED（LD1连接PA5，LD2连接PC9）是我们这次实验的主要操作对象。
2. 开发环境搭建与工程创建
2.1 工具链准备
在开始前，我们需要准备以下开发工具：
- STM32CubeMX：ST官方提供的图形化配置工具，版本建议6.5.0以上
- Keil MDK-ARM：集成开发环境，需要安装STM32C0的设备支持包
- ST-Link Utility：用于固件烧录和调试
提示：安装CubeMX时务必勾选STM32C0系列支持包，否则无法找到C092RC型号。
2.2 CubeMX工程配置
启动CubeMX后，按以下步骤创建工程：
- 选择"New Project"，在MCU选择器中输入"STM32C092RC"
- 设置工程保存路径（如D:\STM32C092RC\LED）

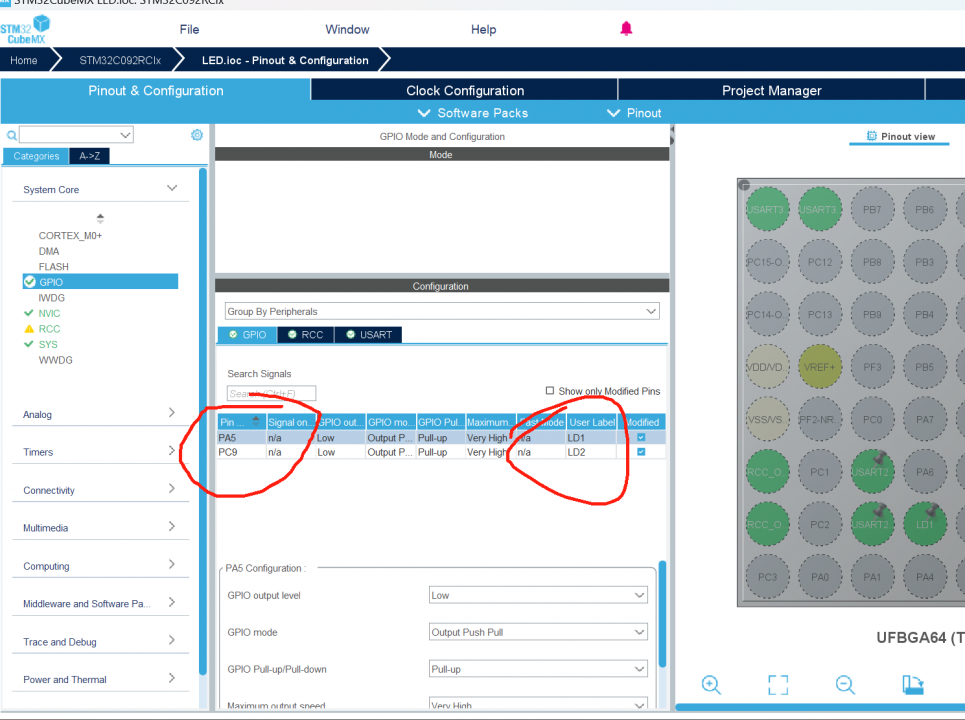

- 在Pinout视图中找到PA5和PC9引脚
- 右键点击这两个引脚，选择"GPIO_Output"模式
关键配置参数说明：
- GPIO输出模式：推挽输出(Push-Pull)
- GPIO输出电平：初始设为低电平
- GPIO速度：低速即可（LED不需要高速切换）
3. 时钟系统配置详解
3.1 时钟树配置
STM32的时钟系统是其核心之一，正确的时钟配置直接影响系统稳定性。对于C092RC，我们采用HSI（内部高速时钟）作为时钟源：

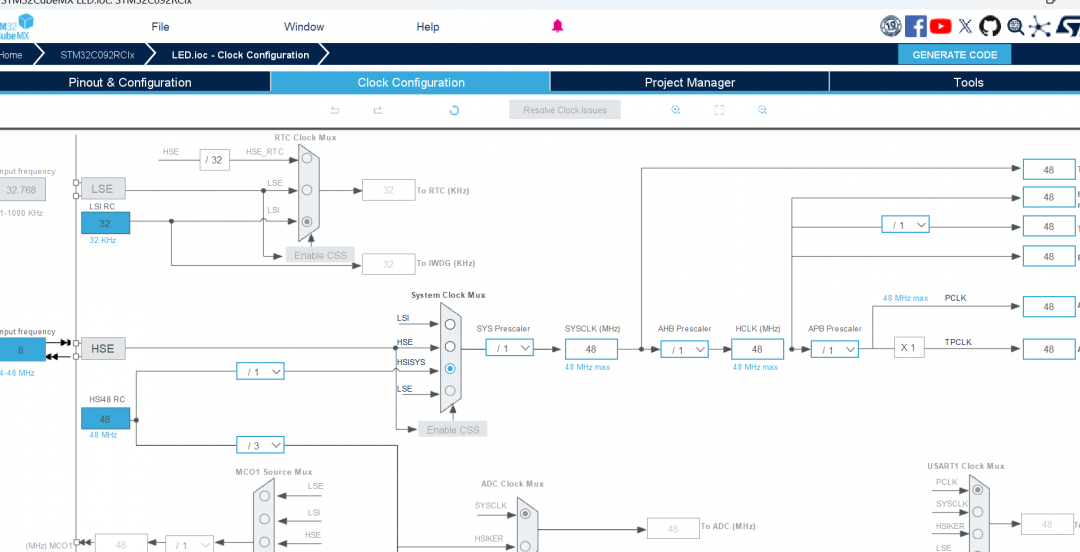

- 在Clock Configuration标签页中
- 选择HSI作为系统时钟源
- 将系统时钟配置为48MHz（C0系列的最高频率）
- 确认AHB、APB等总线时钟分配正确
注意：C0系列没有PLL，最高只能运行在HSI的48MHz频率下，不要尝试超频配置。
3.2 堆栈空间调整

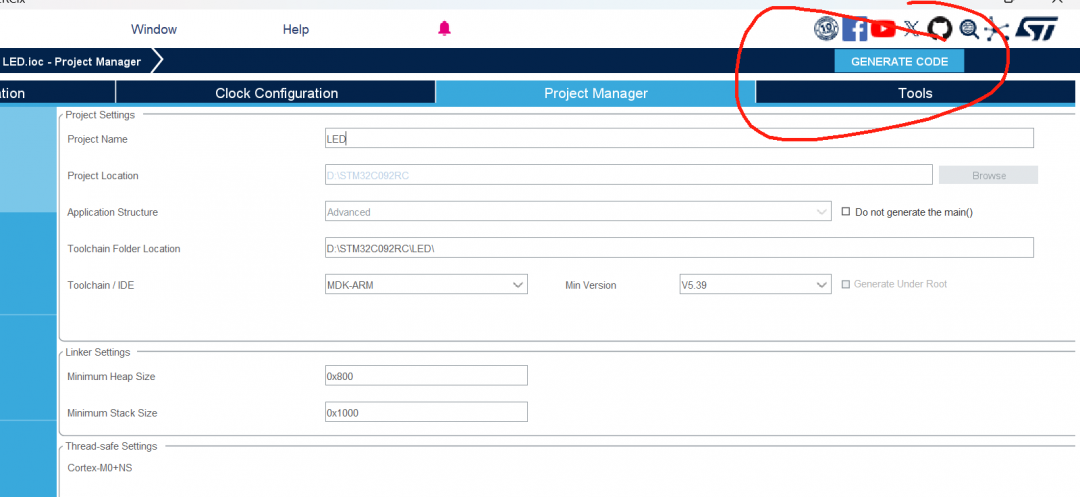

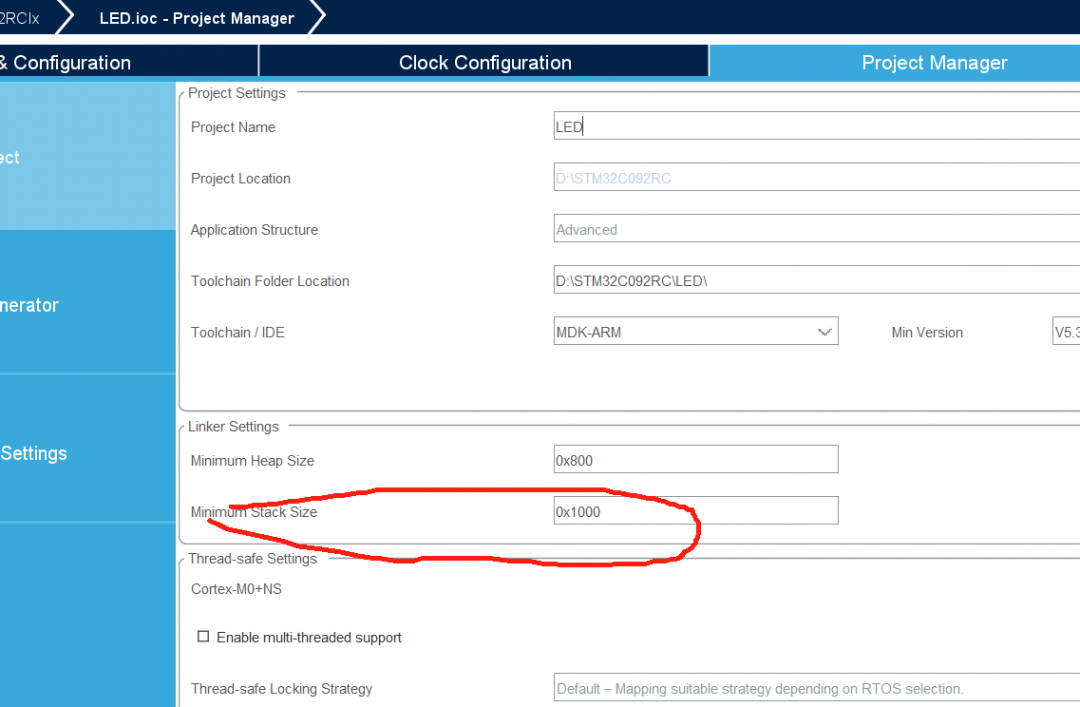

由于默认的堆栈大小可能不足，建议在Project Manager标签页中调整：
- Stack Size设为0x400（1KB）
- Heap Size设为0x200（512B）
这个配置对于简单的LED控制实验已经足够，后续复杂项目可能需要进一步调整。
4. 代码生成与工程导入
4.1 生成MDK-ARM工程
完成上述配置后：
- 点击"Project > Generate Code"
- 选择Toolchain为MDK-ARM V5
- 勾选"Generate peripheral initialization as a pair of .c/.h files"
- 点击"Generate Code"按钮

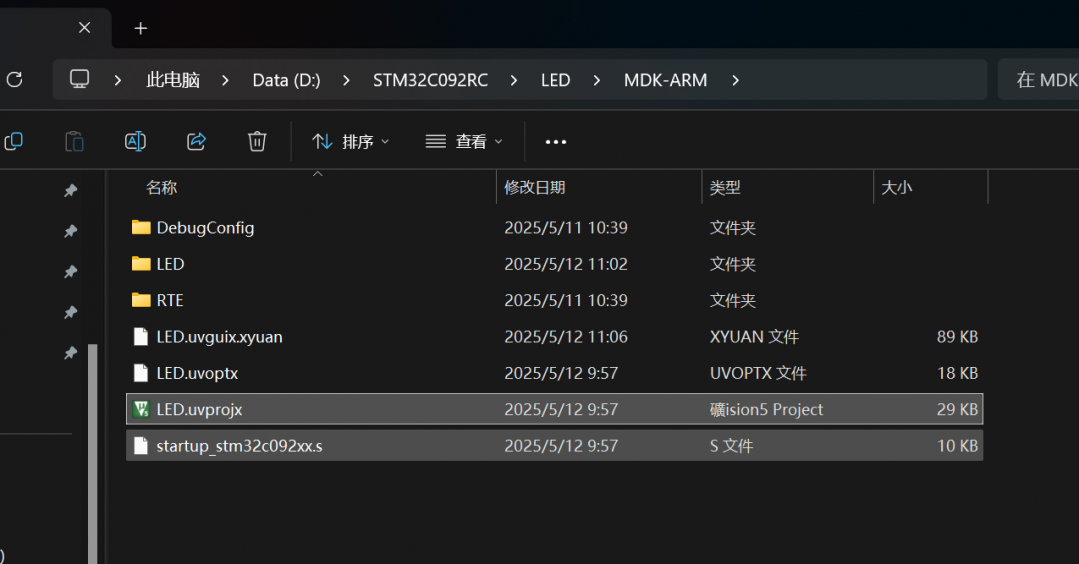

生成完成后，CubeMX会自动打开Keil工程（如果已安装）。
4.2 Keil工程配置检查
在Keil中需要确认以下设置：
- 设备选择正确（STM32C092RC）
- 调试器配置为ST-Link
- Flash算法选择正确（STM32C0xx 64K Flash）
- 优化等级建议设为-O0（调试阶段）
5. LED控制代码实现
5.1 GPIO控制原理
STM32的GPIO控制主要通过以下寄存器实现：
- GPIOx_MODER：模式寄存器（输入/输出/复用等）
- GPIOx_OTYPER：输出类型寄存器（推挽/开漏）
- GPIOx_ODR：输出数据寄存器
- GPIOx_BSRR：置位/复位寄存器
CubeMX生成的代码已经帮我们完成了前两个寄存器的配置，我们只需要操作ODR或BSRR即可控制LED。
5.2 宏定义封装
为了提高代码可读性，建议使用宏封装LED操作：

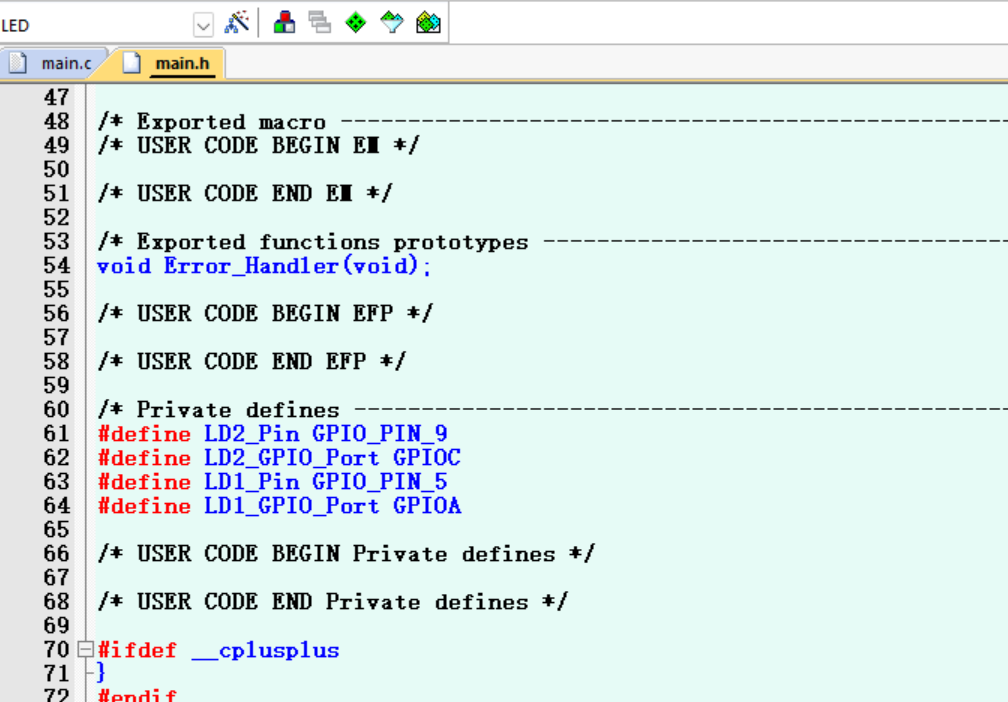

c复制/* USER CODE BEGIN Includes */
/********* 函数宏定义 *********/
#define LED1_off HAL_GPIO_WritePin(LD1_GPIO_Port, LD1_Pin, GPIO_PIN_RESET)
#define LED1_on HAL_GPIO_WritePin(LD1_GPIO_Port, LD1_Pin, GPIO_PIN_SET)
#define LED2_off HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_SET)
#define LED2_on HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_RESET)
注意LD1和LD2的电平逻辑不同：
- LD1高电平点亮（LED阳极接PA5，阴极接GND）
- LD2低电平点亮（LED阳极接VCC，阴极接PC9）
5.3 主循环实现
在main.c的while循环中添加以下代码：
c复制while (1)
{
LED1_on;
LED2_on;
HAL_Delay(500);
LED1_off;
LED2_off;
HAL_Delay(500);
}

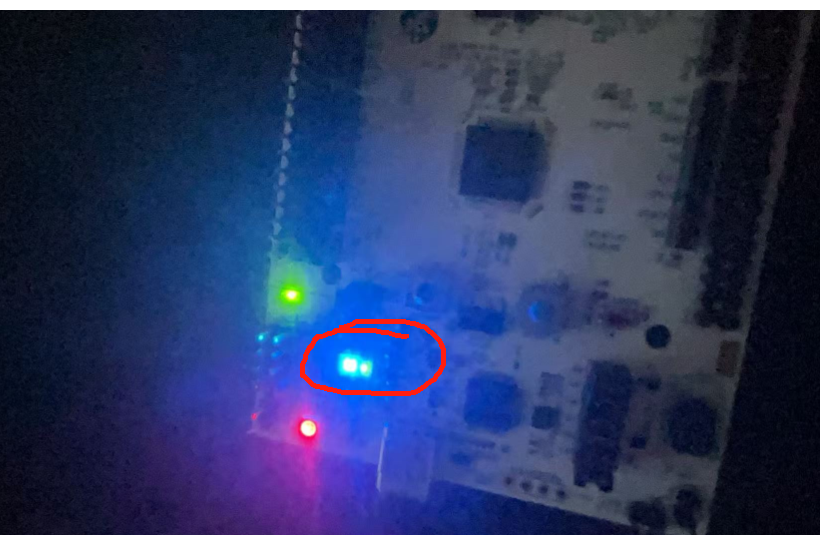

这段代码会让两个LED同时闪烁，间隔500ms。
6. 编译下载与调试
6.1 编译注意事项
点击"Build"按钮编译工程时需要注意：
- 确保没有警告和错误
- 查看编译信息确认代码大小（C092RC有64KB Flash）
- 如果出现头文件找不到错误，检查Include路径
6.2 下载与调试
使用ST-Link下载程序到开发板：
- 连接开发板的ST-Link接口
- 点击"Load"按钮下载程序
- 复位开发板观察LED状态
- 如果LED不亮，检查连接和代码
7. 常见问题与解决方案
7.1 LED不亮排查步骤
-
检查硬件连接
- 确认LED极性正确
- 测量LED两端电压
- 检查限流电阻是否合适
-
检查软件配置
- 确认GPIO配置正确（输入/输出模式）
- 检查时钟是否使能
- 验证代码是否实际下载成功
-
使用调试器检查
- 单步执行查看GPIO寄存器值
- 检查程序是否正常运行到主循环
7.2 CubeMX配置常见错误
-
引脚配置冲突
- 同一引脚被多个外设复用
- 未使用的引脚建议设为模拟输入
-
时钟配置错误
- 超频设置（C0最高48MHz）
- 外设时钟未使能
-
代码生成选项错误
- 错误的Toolchain选择
- 未勾选必要的外设库
8. 进阶应用与扩展
8.1 使用硬件定时器控制LED
除了简单的GPIO控制，还可以使用定时器实现更精确的LED控制：
c复制// 在CubeMX中配置TIM2
HAL_TIM_Base_Start_IT(&htim2);
// 在定时器中断回调函数中
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim == &htim2) {
HAL_GPIO_TogglePin(LD1_GPIO_Port, LD1_Pin);
HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);
}
}
8.2 使用PWM实现LED调光
通过PWM可以控制LED亮度：
- 在CubeMX中配置TIMx为PWM模式
- 选择对应LED引脚为PWM输出
- 在代码中调节占空比
c复制HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 50); // 50%亮度
8.3 低功耗模式下的LED控制
对于电池供电应用，可以结合低功耗模式：
- 配置系统进入STOP模式
- 通过外部中断唤醒
- 唤醒后控制LED指示状态
c复制// 进入STOP模式
HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);
// 唤醒后需要重新配置时钟
SystemClock_Config();
通过这个简单的点灯实验，我们不仅实现了LED控制，还掌握了STM32开发的基本流程。从工程创建、时钟配置到代码编写和调试，这些步骤在后续更复杂的项目中都会反复使用。建议初学者在理解这个基础实验后，尝试添加按键控制、串口调试等功能，逐步构建完整的嵌入式系统开发能力。
