基于ESP32-C3与墨水屏的蓝牙低功耗信息牌设计

初小轨

1. 项目概述

最近在逛闲鱼时淘到一块2.9寸的汉塑E029A01墨水屏，这让我萌生了一个想法：能不能做一个通过蓝牙无线更新显示内容的低功耗信息牌？墨水屏最大的特点就是只在刷新时耗电，静态显示几乎不耗电，非常适合做这种需要长期显示但又需要偶尔更新的场景。

正好手头有块ESP32-C3-DevKitM-1开发板，它原生支持BLE 5.0，功耗表现也不错。于是决定用这个开发板作为主控，实现一个可以通过手机APP无线更新显示内容的低功耗墨水屏系统。

2. 硬件选型与系统设计

2.1 核心硬件组件

这个项目主要用到三个核心硬件：

ESP32-C3-DevKitM-1开发板：
- 基于ESP32-C3 RISC-V单核处理器
- 支持蓝牙5.0和Wi-Fi 4
- 内置4MB Flash
- 工作电压3.0V-3.6V
- 低功耗模式下电流可低至5μA
汉塑E029A01墨水屏：
- 2.9英寸黑白电子墨水屏
- 分辨率296×128
- 驱动芯片为SS1680
- 支持局部刷新和全局刷新
- 工作电压3.3V
手机APP：
- 开发了一个简单的Android应用
- 负责图片处理和蓝牙数据传输

2.2 系统架构设计

整个系统的数据流是这样的：

用户在手机APP上选择图片
APP对图片进行灰度处理和抖动算法处理
处理后的图片数据通过BLE传输到ESP32
ESP32接收完整图片数据后存储到Flash
最后通过SPI接口将图片数据发送到墨水屏刷新显示

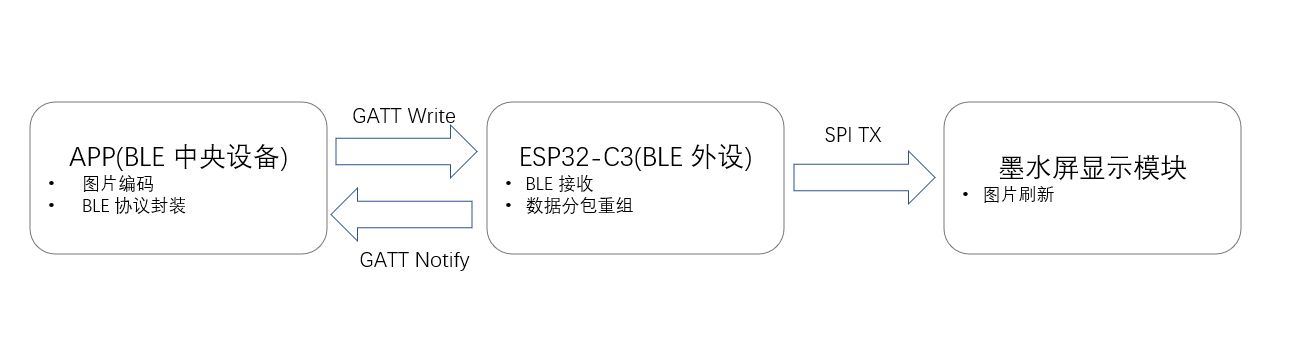

系统架构图

3. 蓝牙低功耗通信实现

3.1 蓝牙协议栈选择

ESP32提供了两种蓝牙协议栈选择：

ESP-Bluedroid：
- 支持经典蓝牙和低功耗蓝牙
- 功能全面但资源占用较大
ESP-NimBLE：
- 仅支持低功耗蓝牙
- 资源占用小，更适合低功耗场景

考虑到我们只需要BLE功能，而且希望尽可能降低功耗，最终选择了ESP-NimBLE协议栈。

3.2 蓝牙广播配置

要让手机能发现设备，首先需要配置蓝牙广播。广播参数设置非常关键，直接影响设备的被发现率和功耗。

c复制void adv_init(void) {
    // 配置蓝牙地址
    ble_hs_util_ensure_addr(0);

    // 配置最佳地址类型
    ble_hs_id_infer_auto(0, &own_addr_type);

    // 保存蓝牙地址
    ble_hs_id_copy_addr(own_addr_type, addr_val, NULL);

    // 启动蓝牙广播
    start_advertising();
}

广播参数设置：

c复制struct ble_gap_adv_params adv_params = {
    .conn_mode = BLE_GAP_CONN_MODE_UND,  // 非定向可连接
    .disc_mode = BLE_GAP_DISC_MODE_GEN,  // 通用发现模式
    .itvl_min = BLE_GAP_ADV_ITVL_MS(200), // 最小广播间隔200ms
    .itvl_max = BLE_GAP_ADV_ITVL_MS(220)  // 最大广播间隔220ms
};

注意：广播间隔不宜设置过短，否则会增加功耗；也不宜过长，否则设备发现时间会变长。200-220ms是一个比较平衡的选择。

3.3 GATT服务设计

为了传输图片数据，我们设计了一个自定义的GATT服务：

c复制const struct ble_gatt_svc_def gatt_svr_svcs[] = {
    {
        .type = BLE_GATT_SVC_TYPE_PRIMARY,
        .uuid = &svc_uuid.u,
        .characteristics = (struct ble_gatt_chr_def[]) {
            {
                .uuid = &chr_uuid.u,
                .access_cb = chr_access,
                .flags = BLE_GATT_CHR_F_READ | BLE_GATT_CHR_F_WRITE | BLE_GATT_CHR_F_NOTIFY,
                .val_handle = &chr_val_handle
            },
            { 0, }
        }
    },
    { 0, },
};

这个服务包含一个特征值，支持读写和通知功能，用于传输图片数据。

4. 图片数据传输协议

4.1 数据分包传输

由于BLE单次传输的数据量有限（MTU默认是23字节，最大可协商到247字节），而一张296×128的墨水屏图片即使经过压缩也有近4KB大小，必须采用分包传输的方式。

我们设计了一个简单的传输协议：

帧头	命令字	数据长度	数据	校验和
0xAA	0x01	N	...	CRC8

每个数据包包含：

帧头：固定为0xAA
命令字：标识数据类型
数据长度：当前包的数据长度
数据：实际图片数据
校验和：CRC8校验

4.2 数据确认机制

为了保证传输可靠性，我们实现了简单的确认机制：

手机发送一个数据包
ESP32收到后校验数据
校验通过后回复确认
手机收到确认后再发送下一个包

如果超时未收到确认，手机会重发当前数据包。

c复制typedef struct {
    unsigned int position;  // 当前数据在文件中的位置
    unsigned char status;   // 接收状态
} IMAGE_FILE_RESPONSE;

状态码定义：

0: 正常，可以发送下一个数据
1: 收到取消包，已取消发送
2: 当前数据校验出错，需重发
3: 数据位置不连续，需要从头开始
4: 收到的结束包文件长度不符
5: 数据文件超过限制(12KB)
6: 收到结束包，开始更新墨水屏

5. 墨水屏驱动实现

5.1 墨水屏初始化

墨水屏的初始化需要严格按照时序进行：

c复制void EPD_2IN9_Init(uint8_t mode) {
    EPD_Reset();  // 复位墨水屏

    // 发送初始化序列
    EPD_SendCommand(0x12);  // 软复位
    EPD_WaitBusy();

    // 更多初始化命令...
}

特别注意：墨水屏每次操作后都需要检查Busy引脚，必须等待上一次操作完成才能进行下一步。

5.2 图片显示流程

完整的图片显示流程如下：

初始化SPI和GPIO
发送初始化序列
清屏
发送图片数据
发送刷新命令
进入睡眠模式

c复制void EPD_2IN9_Display(const uint8_t *image) {
    EPD_2IN9_Init(EPD_2IN9_FULL);
    EPD_SendCommand(0x24);  // 写入黑白数据
    for(int i=0; i<4736; i++) {
        EPD_SendData(image[i]);
    }
    EPD_2IN9_Refresh();  // 刷新显示
    EPD_2IN9_Sleep();    // 进入睡眠
}

5.3 图片处理算法

由于墨水屏只能显示黑白两色，原始图片需要经过处理：

灰度化：

python复制gray = 0.299 * R + 0.587 * G + 0.114 * B

抖动算法（Floyd-Steinberg）：

python复制for each pixel:
    old_pixel = gray[x][y]
    new_pixel = 255 if old_pixel > 128 else 0
    error = old_pixel - new_pixel

    gray[x+1][y] += error * 7/16
    gray[x-1][y+1] += error * 3/16
    gray[x][y+1] += error * 5/16
    gray[x+1][y+1] += error * 1/16

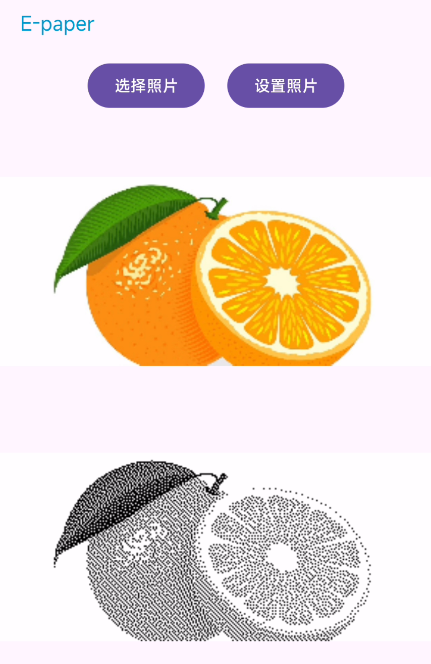

处理前后的图片对比：
图片处理效果

6. 低功耗优化

6.1 蓝牙连接参数优化

BLE连接参数对功耗影响很大：

c复制struct ble_gap_conn_params params = {
    .scan_itvl = 16,    // 扫描间隔
    .scan_window = 16,  // 扫描窗口
    .itvl_min = 24,     // 最小连接间隔
    .itvl_max = 40,     // 最大连接间隔
    .latency = 0,       // 从机延迟
    .supervision_timeout = 400,  // 监控超时
    .min_ce_len = 0,    // 最小CE长度
    .max_ce_len = 0     // 最大CE长度
};

经验：连接间隔设置24-40ms，从机延迟设为0，可以在保证响应速度的同时降低功耗。

6.2 系统睡眠策略

当没有数据传输时，系统应进入低功耗模式：

c复制void enter_light_sleep() {
    // 配置唤醒源
    esp_sleep_enable_timer_wakeup(1000000);  // 1秒后唤醒

    // 进入轻度睡眠
    esp_light_sleep_start();
}

实测功耗：

活跃模式：~25mA
轻度睡眠：~0.8mA
深度睡眠：~5μA

7. 实际应用效果

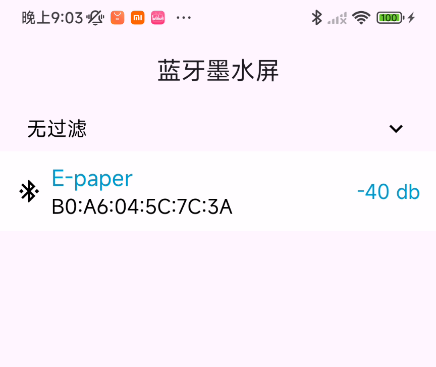

7.1 手机APP界面

APP主要功能：

扫描和连接蓝牙设备
选择图片并处理
传输图片到墨水屏

APP界面

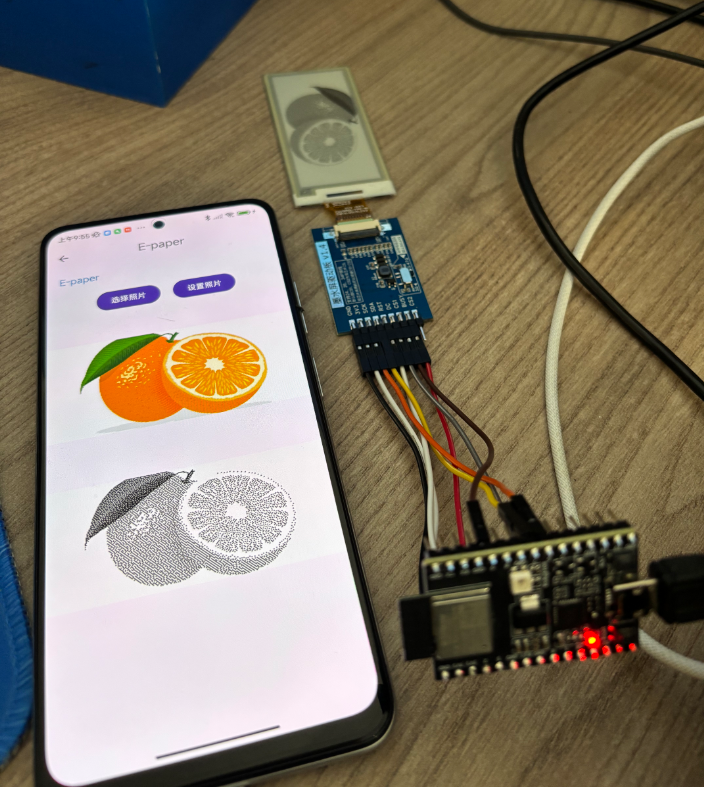

7.2 最终显示效果

图片传输完成后，墨水屏刷新显示：

显示效果

8. 开发经验与注意事项

8.1 蓝牙传输稳定性

MTU设置：默认MTU只有23字节，建议协商到更大的值（如247字节），可以显著提高传输效率。
数据校验：每个数据包都要做校验，防止传输错误。
流控机制：实现简单的确认重传机制，确保数据可靠传输。

8.2 墨水屏使用技巧

刷新频率：尽量减少全刷次数，局部刷新可以延长屏幕寿命。
温度影响：低温下刷新时间会变长，设计时要考虑这个因素。
残影处理：定期做全刷可以消除残影。

8.3 功耗优化建议

合理设置广播间隔：广播间隔越长越省电，但设备发现时间会变长。
快速进入睡眠：数据传输完成后尽快进入低功耗模式。
外设电源管理：不使用时关闭墨水屏电源。

9. 项目总结

这个项目成功实现了通过蓝牙无线更新墨水屏显示内容的功能。ESP32-C3的表现非常出色，蓝牙连接稳定，功耗控制也很好。墨水屏的显示效果虽然只有黑白两色，但通过抖动算法也能获得不错的表现。

整个开发过程中，最大的挑战是蓝牙数据传输的稳定性和墨水屏的驱动时序。通过设计简单的传输协议和严格的校验机制，最终实现了可靠的数据传输。

未来可以考虑增加的功能：

支持多语言文本显示
增加温湿度传感器，实现环境信息显示
优化APP界面，提供更多图片处理选项

这个项目的完整代码已经开源，有兴趣的朋友可以参考实现。ESP32系列芯片在物联网应用中确实非常强大，值得深入学习和使用。
