模拟IC设计中的集成电容：MOM、MIM与MOS电容详解

1. 模拟集成电路中的电容基础认知

在模拟与射频IC设计中，电容就像电路系统的"蓄水池"，承担着能量缓冲、信号耦合、噪声过滤等关键职能。不同于分立电容元件，集成电容需要直接在硅片上构建，这就对工艺兼容性、面积效率和性能稳定性提出了严苛要求。从业十余年，我见证过无数因电容选型不当导致的芯片性能劣化案例——从相位噪声恶化到电源完整性问题，甚至整颗芯片的功能失效。

现代CMOS工艺中，MOM（Metal-Oxide-Metal）、MIM（Metal-Insulator-Metal）和MOS（Metal-Oxide-Semiconductor）电容构成了三大主力阵容。它们就像电路设计者的"瑞士军刀"，各自在特定场景下展现出独特优势：

• MOM电容：如同精密的金属折纸艺术，通过纳米级金属线条的交叉排列实现高密度集成
• MIM电容：类似三明治结构的平行板电容，以稳定的性能成为射频电路的"定海神针"
• MOS电容：则是将晶体管结构"变废为宝"，在特定偏置区间发挥电容作用

这三种电容的性能差异主要源于其物理结构和工作原理的不同。理解这些差异，就像掌握不同武器的特性，是设计高性能模拟电路的基本功。接下来我将结合实测数据和工程案例，带您深入这三种电容的技术细节。

2. MOM电容：高密度集成的艺术

2.1 结构原理与工艺实现

MOM电容的本质是利用金属层间的边缘电场效应。想象把两把梳子齿对齿交叉插入——这就是MOM电容的典型指叉状（interdigitated）结构。在实际工艺中，我们通常采用后端金属层（如M1-M4）的细线条进行多层堆叠，通过通孔（via）实现层间并联。

在28nm工艺下，金属线宽/间距可能达到0.1μm级别，这使得单位面积电容密度可达1-2fF/μm²。我曾参与的一个LNA设计中，仅用20×20μm²的面积就实现了400fF的匹配电容，这在分立元件中是不可想象的。

关键工艺提示：选择底层金属（如M1）构建MOM电容能获得更高密度，但需注意金属电阻对Q值的影响。通常需要在密度和性能间做trade-off。

2.2 电气特性深度解析

MOM电容的等效电路模型包含多个寄生参数（如图1所示）。其中串联电阻(Rs)主要来自金属走线电阻，实测数据显示在1GHz时，典型Rs值约为50-100mΩ·μm²。这导致其品质因数Q通常局限在20-50范围（@2.4GHz）。

图1：MOM电容的等效电路模型（含寄生参数）

电压系数是另一个关键指标。由于边缘电场分布相对稳定，MOM电容的电压系数通常优于50ppm/V。下表对比了三种电容的核心参数：

2.3 设计实践与避坑指南

在最近的一个5G PA项目中，我们通过以下优化显著提升了MOM电容性能：

1. 对称布局：采用中心抽头结构，将电容拆分为两个并联的对称单元，改善差分匹配
2. 金属堆叠：交替使用M2/M3层形成垂直交叉结构，降低串联电感
3. Dummy保护环：在电容阵列外围添加接地dummy金属，减小边缘效应

常见设计误区包括：

• 忽视金属温度系数（约3000ppm/°C）对温度稳定性的影响
• 未考虑高频下的趋肤效应导致的电阻增加
• 在电源去耦应用中低估了底板寄生电容的影响

3. MIM电容：射频电路的性能担当

3.1 工艺架构演进

MIM电容的发展史就是一部介电材料创新史。早期采用SiO₂（ε≈3.9）作为绝缘层，电容密度仅约1fF/μm²。现代工艺已普遍采用：

• Si₃N₄（ε≈7.5）：平衡性能与成本的选择
• Ta₂O₅（ε≈25）：用于高密度需求
• 原子层沉积(ALD) Al₂O₃：提供优异的厚度均匀性

在40nm RFCMOS工艺中，我们使用的三明治结构MIM电容（Metal1/High-k/Metal2）实现了8fF/μm²的密度，击穿电压超过20V。这种结构需要额外的光罩步骤，但带来的性能提升非常显著。

3.2 高频特性揭秘

MIM电容之所以成为射频设计的首选，源于其出色的高频特性。通过矢量网络分析仪实测，1pF MIM电容在5GHz时的Q值仍能保持在80以上。这得益于：

1. 低串联电阻：使用厚顶层金属（如TM层）作为电极
2. 小寄生电容：底板电容通常小于总电容的5%
3. 优异的线性度：二次谐波(HD2)典型值<-80dBc@2Vpp

一个典型的应用案例是VCO中的LC谐振回路。我们曾对比MIM和MOM电容的相位噪声表现，在2.4GHz频点，采用MIM电容的VCO相位噪声改善了3dBc/Hz。

3.3 可靠性设计要点

MIM电容的长期可靠性需要特别关注：

1. TDDB测试：在125°C下施加3倍工作电压，监测漏电流变化
2. 湿度敏感性：高κ介质可能吸湿，需优化钝化层设计
3. 机械应力：多层堆叠可能引入应力，导致电容值漂移

在LNA输入匹配网络中，我们采用分布式MIM电容阵列（而非单个大电容）来降低应力影响，同时提升高频性能。这种"化整为零"的策略在实践中非常有效。

4. MOS电容：非线性特性的艺术应用

4.1 工作机理深入剖析

MOS电容的本质是栅极结构形成的电压可控电容。其C-V特性曲线（图2）展现三个特征区域：

1. 积累区（Vgb<0）：空穴聚集在表面，电容为氧化层电容Cox
2. 耗尽区（0<Vgb<Vth）：形成耗尽层，电容为Cox与耗尽层电容串联
3. 反型区（Vgb>Vth）：电子反型层形成，电容恢复至Cox

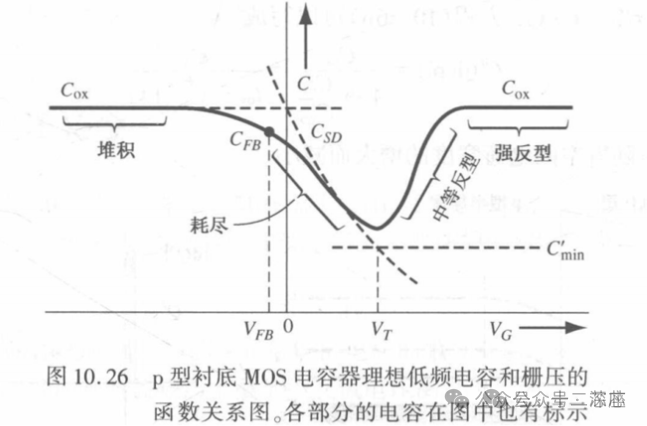

图2：典型MOS电容的C-V特性曲线

在28nm FDSOI工艺中，栅氧化层厚度仅1.2nm，这使得单位面积电容高达25fF/μm²。但这种极薄氧化层也带来了约5V的击穿电压限制。

4.2 非线性特性的工程应用

聪明的工程师会化缺点为特点。在VCO设计中，我们正利用MOS电容的电压敏感性实现频率调谐。具体实现方式：

1. 积累模式工作：将衬底偏置在负电压（如-1V），确保始终工作在积累区
2. 反型模式工作：需要持续沟道电流维持反型层，适合低频应用
3. 耗尽模式规避：该区域电容变化剧烈，通常需要避开

实测数据显示，在1-3V调谐电压范围内，采用MOS电容的VCO可实现30%的频率调谐范围，这是固定电容难以企及的。

4.3 版图设计技巧

MOS电容的版图优化对性能影响显著：

1. 多指状结构：将大电容拆分为多个小单元并联，降低栅极电阻
2. 衬底接触：高密度布置衬底接触孔，减小衬底串联电阻
3. 保护环：添加N-well保护环抑制闩锁效应

在40nm工艺的一个电荷泵设计中，通过优化上述版图参数，使MOS电容的Q值在100MHz时从5提升到了12，效果显著。

5. 三种电容的选型决策树

面对具体设计需求时，我通常遵循以下决策流程：

1. 高频应用（>1GHz）：首选MIM电容（高Q值），次选MOM电容
2. 高密度需求：MOS电容（积累模式）>MIM>MOM
3. 电压调谐需求：只能选择MOS电容
4. 匹配精度要求：MIM（最佳）>MOM>MOS
5. 成本敏感型：MOM（无额外光罩）>MOS>MIM

在最近的一个IoT收发器芯片中，我们混合使用了三种电容：

• 射频通路：MIM电容（高Q值）
• 数字电源去耦：MOM电容（高密度）
• VCO调谐：MOS电容（电压敏感）

这种"组合拳"方案在性能、面积和成本间取得了最佳平衡。实际流片结果显示，芯片的相位噪声指标优于-110dBc/Hz@1MHz偏移，同时电容部分面积比纯MIM方案节省了35%。
