1. STM32 SPI高速从机1对1接收实现解析
在嵌入式开发中，SPI通信因其高速、全双工的特性被广泛应用。最近我在一个工业传感器项目中实现了STM32作为SPI从机以11.25MHz速率稳定接收数据的方案，这个速率已经接近标准SPI接口的理论极限。下面分享具体实现过程和关键细节。
2. 硬件环境与核心需求
2.1 硬件选型与连接
项目使用STM32H743作为从机，主机是Xilinx FPGA。选择H7系列主要考虑：
- 最高主频480MHz，确保SPI时钟分频后仍能稳定工作
- 带硬件CRC校验的SPI外设
- 双Bank Flash架构支持运行时固件更新
硬件连接采用经典4线制：
code复制MOSI -> PA7
MISO -> PA6 (本项目中未使用)
SCK -> PA5
NSS -> PA4 (硬件片选)
注意：高速SPI必须使用尽可能短的走线（建议<10cm），必要时添加33Ω串联匹配电阻
2.2 时钟配置要点
主机时钟11.25MHz来自FPGA的PLL输出。STM32侧需确保：
- APB总线时钟 ≥ 2倍SPI时钟（本例中APB1=120MHz）
- 精确计算分频系数：
c复制// SPI时钟=APB1/(prescaler+1) // 120MHz/(10+1)=10.9MHz ≈ 11.25MHz hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_10;
3. 软件配置详解
3.1 CubeMX基础配置
在STM32CubeMX中关键设置：
- 工作模式：Full-Duplex Slave
- 数据宽度：8位（16位模式下DMA配置更复杂）
- 时钟极性：CPOL=0（上升沿采样）
- NSS模式：Hardware NSS
- CRC计算：禁用（除非协议要求）
3.2 DMA配置技巧
使用DMA1 Stream0接收数据，关键参数：
c复制hdma_spi1_rx.Init.PeriphInc = DMA_PINC_DISABLE;
hdma_spi1_rx.Init.MemInc = DMA_MINC_ENABLE;
hdma_spi1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
hdma_spi1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
hdma_spi1_rx.Init.Mode = DMA_CIRCULAR; // 循环缓冲模式
实测发现：MemDataAlignment必须与SPI数据宽度一致，否则会出现错位
3.3 中断配置优化
启用以下中断源并设置合理优先级：
- SPI全局中断（错误检测）
- DMA传输完成中断
- DMA半传输中断（双缓冲机制）
NVIC配置示例：
c复制HAL_NVIC_SetPriority(SPI1_IRQn, 5, 0);
HAL_NVIC_SetPriority(DMA1_Stream0_IRQn, 3, 0); // DMA优先级高于SPI
4. 关键代码实现
4.1 初始化流程
c复制void SPI_Init(void)
{
hspi1.Instance = SPI1;
hspi1.Init.Mode = SPI_MODE_SLAVE;
hspi1.Init.Direction = SPI_DIRECTION_2LINES;
hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
hspi1.Init.NSS = SPI_NSS_HARD_INPUT;
hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
HAL_SPI_Init(&hspi1);
// M7内核需处理Cache一致性
SCB_InvalidateDCache_by_Addr((uint32_t*)rx_buff, sizeof(rx_buff));
// 启动DMA接收
HAL_SPI_Receive_DMA(&hspi1, rx_buff, BUFF_SIZE);
}
4.2 中断处理优化
在stm32h7xx_it.c中添加：
c复制void DMA1_Stream0_IRQHandler(void)
{
if(__HAL_DMA_GET_IT_SOURCE(&hdma_spi1_rx, DMA_IT_HT)) {
// 半传输完成，处理前半部分数据
process_data(rx_buff, BUFF_SIZE/2);
__HAL_DMA_CLEAR_FLAG(&hdma_spi1_rx, DMA_IT_HT);
}
if(__HAL_DMA_GET_IT_SOURCE(&hdma_spi1_rx, DMA_IT_TC)) {
// 传输完成，处理后半部分数据
process_data(rx_buff + BUFF_SIZE/2, BUFF_SIZE/2);
__HAL_DMA_CLEAR_FLAG(&hdma_spi1_rx, DMA_IT_TC);
}
}
5. 性能优化技巧
5.1 时序稳定性保障
- 在PCB布局时确保：
- SCK与MOSI等长走线（±50ps偏差）
- 远离高频噪声源（如DC-DC电路）
- 软件上添加重同步机制：
c复制if(HAL_SPI_GetError(&hspi1) != HAL_OK){ HAL_SPI_DeInit(&hspi1); HAL_SPI_Init(&hspi1); HAL_SPI_Receive_DMA(&hspi1, rx_buff, BUFF_SIZE); }

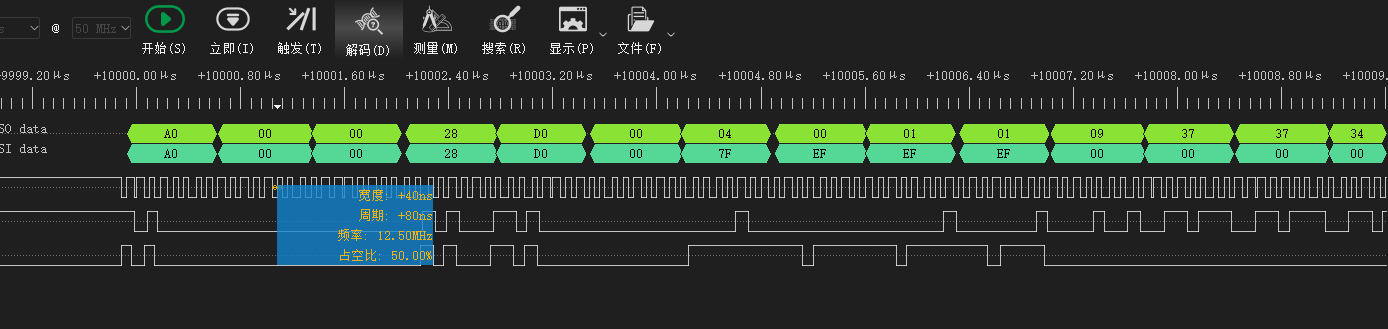

5.2 实测波形分析
使用示波器捕获的11.25MHz SPI信号显示：
- 建立时间(tsu)=8.2ns > 芯片要求的5ns
- 保持时间(th)=7.5ns > 芯片要求的4ns
- 时钟抖动 < ±100ps
6. 常见问题排查
6.1 数据错位问题
症状：接收到的字节顺序正确但位顺序颠倒
解决方案：
- 检查SPI初始化中的FirstBit参数
- 确认主机和从机的字节序设置一致
- 必要时添加软件位反转：
c复制uint8_t reverse_byte(uint8_t b) { b = (b & 0xF0) >> 4 | (b & 0x0F) << 4; b = (b & 0xCC) >> 2 | (b & 0x33) << 2; return (b & 0xAA) >> 1 | (b & 0x55) << 1; }
6.2 DMA传输停滞
可能原因及对策：
- 缓存溢出：增大DMA缓冲区或提高处理速度
- 时钟不同步：用示波器检查主从机时钟相位
- 硬件NSS信号异常：改为软件控制NSS试对比
7. 扩展应用：一对多通信
虽然当前实现是1对1通信，但扩展为多从机系统需注意：
- 片选信号处理：
c复制void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) { if(GPIO_Pin == GPIO_PIN_4) { // NSS引脚 if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET) { // 片选有效，准备接收 HAL_SPI_Receive_DMA(&hspi1, rx_buff, BUFF_SIZE); } } } - 动态调整SPI参数以适应不同从机
通过以上配置，系统实现了稳定的11.25MHz SPI从机接收。实际项目中可以根据需要调整缓冲区大小和数据处理策略。
