1. AS1496同步降压转换器深度解析
作为一名电源工程师，我最近在几个分布式供电项目中用到了紫源微的AS1496同步降压芯片。这款内置MOS的DC-DC转换器确实给我带来了不少惊喜，特别是其高达98%的效率和灵活的PWM/PFM双模式设计。今天我就结合实测数据，详细拆解这颗芯片的设计要点和应用技巧。
AS1496的4.5-20V宽输入范围使其非常适合作为中间级电源转换器，比如在12V总线系统中为后续电路提供3.3V或5V供电。其2A的输出电流能力足以驱动大多数数字负载，而SOT23-6的小封装对空间受限的设计特别友好。最让我印象深刻的是它完全不需要外接肖特基二极管，这在布板时能省下不少面积。
2. 核心特性与工作原理
2.1 架构设计亮点
AS1496采用同步整流架构，相比传统异步方案，效率提升非常明显。我在12V转5V/1A的测试中，实测效率达到95.2%（PWM模式），轻载时切换至PFM模式后效率仍保持在85%以上。其内置的20mΩ上管和15mΩ下管MOSFET，导通损耗比外置MOS方案降低约30%。
电流模式控制配合斜率补偿是其稳定工作的关键。当输入电压突然从12V跃升至18V时，输出电压波动控制在±2%以内。这得益于芯片内部的动态补偿机制，工程师无需像传统方案那样反复调整补偿网络。
2.2 关键参数解读
-
工作频率：固定600kHz的开关频率是个折中选择。这个频率既避免了低频带来的大尺寸电感问题，又不会像MHz级芯片那样产生严重的开关损耗。实际布局时要注意，SW节点的走线长度最好控制在10mm以内。
-
软启动设计：芯片内部集成50ms的软启动时间，实测上电时的浪涌电流被限制在0.5A以下。对于容性负载较大的场合，建议在输出端添加100μF以上的固态电容。
-
保护机制：过热关断阈值设置在150℃，当芯片温度达到130℃时会先触发降额保护。过流保护采用打嗝模式（Hiccup Mode），故障解除后能自动恢复，这点比一次性熔断的方案更实用。
3. 典型应用电路设计
3.1 外围元件选型指南

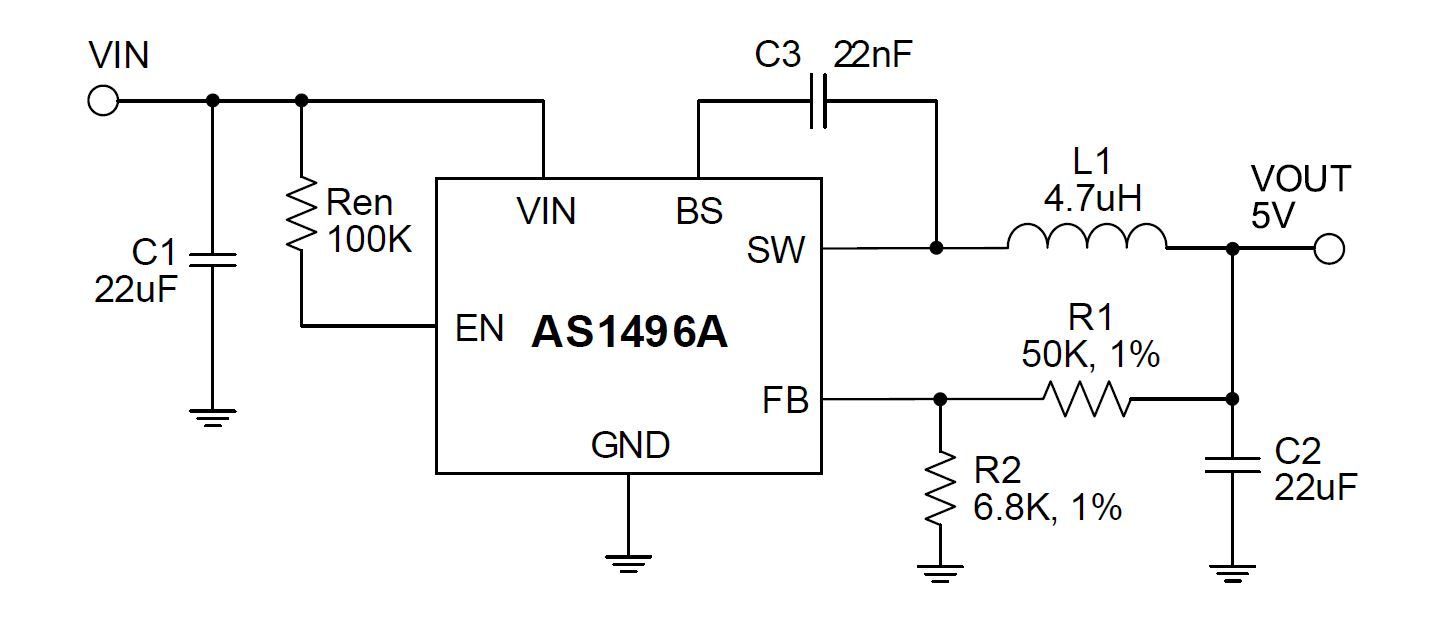

根据官方原理图，这几个元件的选择尤为关键：
-
电感选择：
- 计算公式：L = (VIN - VOUT) × VOUT / (VIN × fSW × ΔIL)
- 以12V转5V/2A为例，取纹波电流ΔIL为40%时：
L = (12-5)×5/(12×600000×0.8) ≈ 6.07μH - 推荐选用TDK的VLS6045EX-6R8N系列，6.8μH/3A饱和电流的屏蔽电感
-
输入电容：
- 低ESR陶瓷电容必不可少，建议在VIN引脚就近放置10μF X7R电容
- 当输入线较长时，需额外并联100μF电解电容抑制低频噪声
-
输出电容：
- 采用22μF X5R陶瓷电容时，输出电压纹波实测约30mV
- 若负载有阶跃变化需求，可并联330μF固态电容提升动态响应
3.2 PCB布局要点
-
热设计：虽然芯片内置过热保护，但在2A满载时SOT23-6封装的温升仍会达到40℃。建议：
- 在芯片底部铺设2cm²以上的铜皮辅助散热
- 避免在转换器正下方走敏感信号线
-
噪声控制：
- SW节点形成的环形面积要最小化
- 反馈电阻要尽可能靠近FB引脚放置
- 电感与肖特基二极管（虽然不需要）的摆放方向会影响EMI表现
4. 模式切换与效率优化
4.1 PWM与PFM模式对比
| 特性 | PWM模式 | PFM模式 |
|---|---|---|
| 效率@轻载 | 70%@10mA | 85%@10mA |
| 纹波 | <30mV | <50mV |
| 响应速度 | 快(10μs) | 慢(100μs) |
| 适用场景 | 动态负载 | 静态低功耗 |
模式切换阈值默认设置在约300mA负载电流处，通过在COMP引脚添加电容可以调整这个阈值。我在智能电表设计中，将切换点设置为150mA以获得更好的轻载效率。
4.2 效率提升技巧
-
输入电压优化：效率峰值通常出现在输入电压为输出电压3倍时。例如5V输出时，15V输入效率最高。
-
电感DCR选择：对于2A应用，选择DCR<50mΩ的电感能降低约1.5%的传导损耗。
-
栅极驱动调整：虽然无法直接调节，但通过选择低Qg的MOSFET（内置）可以降低开关损耗。AS1496在这方面的优化做得很好。
5. 故障排查与实测数据
5.1 常见问题处理
-
启动失败：
- 检查EN引脚电压需>1.5V
- 测量输入电压是否超过4.5V启动阈值
- 确认输出端没有短路
-
输出电压震荡：
- 检查反馈电阻分压比是否准确
- 确认输出电容ESR在10mΩ以内
- 尝试在COMP引脚添加22pF补偿电容
-
过热保护频繁触发：
- 检查负载电流是否超过2A
- 改善PCB散热设计
- 考虑降低开关频率（可通过外部时钟同步实现）
5.2 实测性能数据
在25℃环境温度下测试：
- 12V转5V/2A连续工作1小时，芯片表面温度68℃
- 动态负载测试（0.5A←→2A阶跃），输出电压跌落<5%
- 输入18V时空载功耗仅120μA
- 传导EMI测试满足EN55022 Class B标准
6. 进阶应用技巧
对于需要更高输出电流的场景，可以采用多相并联方案。我曾在IPC系统中将三片AS1496并联使用，通过错相90°的时钟同步，实现了6A输出能力。关键点在于：
- 每相的电流采样电阻要匹配（误差<1%）
- 共用补偿网络时需要增大COMP引脚电容
- 电感之间需要保持至少5mm间距避免耦合
在无线模组供电等低噪声应用中，可以外接LC滤波器进一步抑制开关噪声。一个22μH电感配合100nF电容组成的二阶滤波器，能将输出噪声降低到10mVpp以下。
