STM32H750XBH6以太网Loopback模式配置与调试指南

暗黑达人

1. STM32H750XBH6 ETH模块Loopback模式详解

作为一名长期从事STM32开发的嵌入式工程师，我在多个项目中都使用过以太网功能模块。今天我想专门聊聊STM32H750XBH6芯片中ETH模块的Loopback模式，这个看似简单但实际应用中容易踩坑的功能。

1.1 什么是Loopback模式

Loopback（环回）模式是网络通信中常见的测试手段，它允许设备将发送的数据直接返回到接收端，形成内部闭环。在STM32H750XBH6的ETH模块中，这个功能主要用于：

硬件自测试：无需外部PHY芯片即可验证MAC层功能
软件调试：隔离网络问题，专注协议栈开发
系统验证：快速检查数据收发链路完整性

注意：虽然Loopback模式可以绕过PHY芯片，但时钟信号必须正常提供，这是很多初学者容易忽略的关键点。

1.2 Loopback模式的硬件特性

从硬件角度看，STM32H750XBH6的ETH模块Loopback有以下几个重要特性：

全双工限制：只能在全双工模式下工作，半双工模式下无法启用
时钟要求：
- 必须提供TX_CLK和RX_CLK参考时钟
- 典型时钟频率为25MHz或2.5MHz（取决于速度模式）
信号路径：
- 内部环回：数据不经过外部PHY
- 外部环回：数据会通过PHY芯片（如果连接）

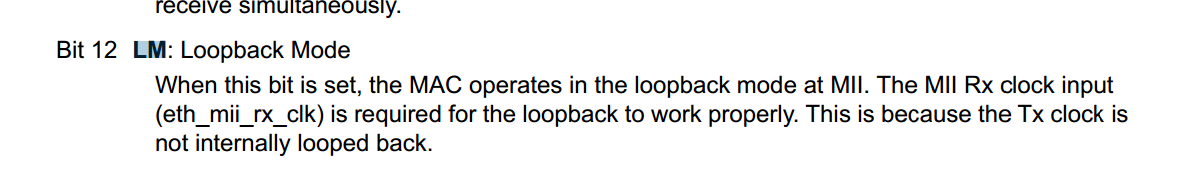

图1 Loopback使能位

2. Loopback模式的配置与实现

2.1 寄存器配置详解

使能Loopback模式只需要设置MAC配置寄存器(MACCR)的第4位（LB位）：

c复制// 使能Loopback模式
ETH->MACCR |= ETH_MACCR_LB;

但实际应用中，完整的配置流程应该包括：

确保ETH时钟已使能
配置GPIO复用功能（即使不用外部PHY）
初始化DMA描述符（发送和接收）
设置MAC工作模式（必须为全双工）
最后才使能Loopback位

2.2 描述符配置要点

即使在Loopback模式下，DMA描述符的配置也不能省略：

发送描述符：
- 设置TDES0[31]（OWN位）为1表示DMA可以处理
- 配置缓冲区长度的等常规参数
接收描述符：
- 同样需要设置RDES0[31]（OWN位）
- 建议启用中断通知

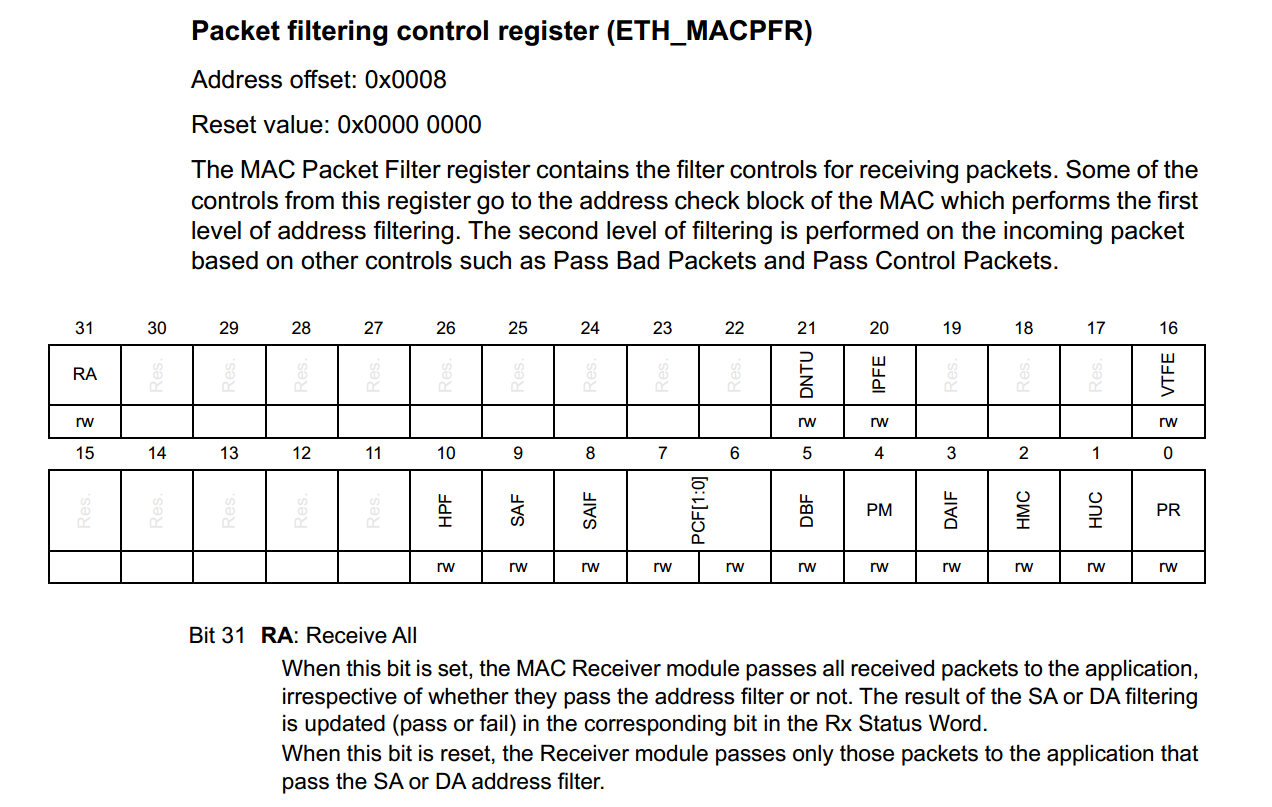

图4 描述符配置

2.3 过滤器配置技巧

Loopback模式下过滤器仍然有效，这可能导致自发自收的数据被过滤掉。解决方法有：

启用混杂模式（Promiscuous Mode）：
```
c复制ETH->MACPFR |= ETH_MACPFR_PM;
```
精确配置MAC地址过滤器
使用目的地址匹配（DA）过滤

3. 实际应用中的问题与解决方案

3.1 常见配置错误

根据我的项目经验，以下是新手常犯的错误：

时钟配置不当：
- 症状：数据无法收发
- 解决方法：检查RMII_REF_CLK或ETH_CLK配置
双工模式不匹配：
- 症状：Loopback使能失败
- 解决方法：强制设置为全双工模式
DMA描述符未初始化：
- 症状：系统卡死或数据丢失
- 解决方法：完整配置发送和接收描述符链

3.2 性能优化建议

中断优化：
- 只启用必要的DMA中断
- 使用接收中断而非轮询
缓冲区管理：
- 合理设置描述符数量（建议发送4个，接收8个起）
- 使用双缓冲技术减少拷贝开销
时钟精度：
- 确保参考时钟抖动<50ppm
- 必要时使用外部晶振

4. 与外部PHY的关系

虽然STM32H750XBH6内置了MAC层Loopback功能，但需要明确几点：

PHY芯片的Loopback是独立的：
- 通过PHY寄存器配置
- 工作在网络物理层
- 需要外部时钟和供电
混合使用场景：
- MAC Loopback + PHY Loopback = 完整链路测试
- 可以隔离定位MAC层或PHY层问题
信号完整性考量：
- 外部PHY存在时，信号仍会输出
- 可能影响测试结果，必要时断开PHY连接

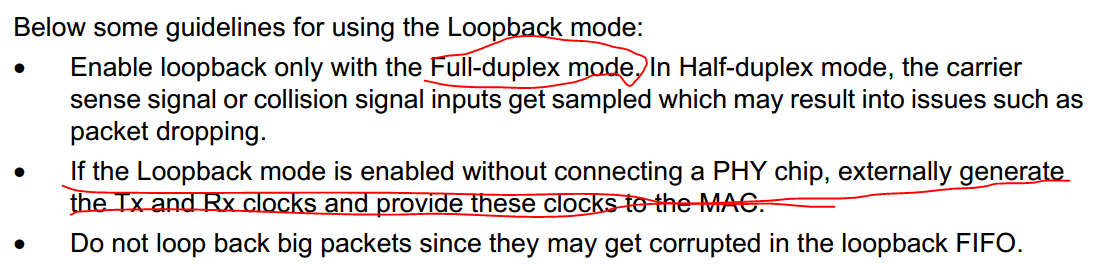

图2 信号路径示意图

5. 实战测试方案

5.1 基础测试流程

硬件准备：
- 最小系统板（无需网络接口）
- 确保时钟源稳定

软件配置：

c复制// 示例初始化代码
void ETH_Loopback_Init(void) {
    // 1. 使能ETH时钟
    __HAL_RCC_ETH1MAC_CLK_ENABLE();
    __HAL_RCC_ETH1TX_CLK_ENABLE();
    __HAL_RCC_ETH1RX_CLK_ENABLE();

    // 2. 配置GPIO
    // ...（省略具体引脚配置）

    // 3. 初始化DMA描述符
    ETH_DMATxDescListInit();
    ETH_DMARxDescListInit();

    // 4. 配置MAC
    ETH->MACCR = ETH_MACCR_DM | ETH_MACCR_FES; // 全双工, 100Mbps

    // 5. 使能Loopback
    ETH->MACCR |= ETH_MACCR_LB;

    // 6. 启动DMA
    ETH->DMAOMR |= ETH_DMAOMR_ST | ETH_DMAOMR_SR;
}

测试验证：
- 发送特定模式数据（如递增数列）
- 检查接收数据的完整性和正确性

5.2 高级调试技巧

利用硬件错误计数器：
- 监控MAC的RX/TX错误寄存器
- 分析CRC错误、对齐错误等
时序分析：
- 使用逻辑分析仪抓取RMII信号
- 验证时钟与数据的同步关系
压力测试：
- 连续发送最大长度帧（1518字节）
- 测试背靠背（back-to-back）传输能力

6. 项目应用经验

在实际工业通信项目中，我总结了以下有价值的经验：

快速诊断技巧：
- 当网络通信异常时，首先启用Loopback测试
- 通过分段测试（仅MAC、MAC+PHY）定位问题层
EMC设计影响：
- 即使使用Loopback，良好的PCB布局仍很重要
- 时钟信号走线应尽量短且等长
功耗考量：
- Loopback模式功耗比正常模式低约15%
- 适合低功耗应用的预测试阶段
与协议栈配合：
- LwIP等协议栈需要特殊适配
- 可能需要修改驱动层的环回检测逻辑

经过多个项目的验证，STM32H750XBH6的ETH模块Loopback功能稳定可靠，只要注意时钟和双工模式的配置，就能成为开发调试的利器。特别是在没有网络环境的初期开发阶段，这个功能可以大大加速开发进程。
