1. 车载T-BOX电源方案设计背景

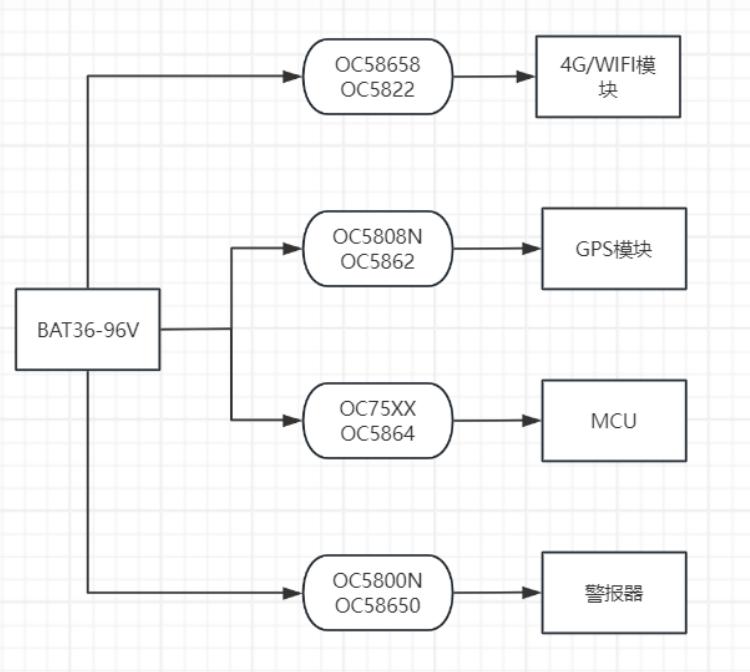

在车联网系统中，车载T-BOX（Telematics BOX）作为连接车辆与云端平台的核心枢纽，其供电稳定性直接关系到远程控制、数据采集等关键功能的可靠性。传统方案多采用线性稳压器或分立元件搭建，面临效率低、发热大、电压适应范围窄等痛点。我们团队基于OC58658和OC5822两款DC-DC芯片设计的电源方案，实现了8-100V超宽输入范围、双路独立输出（12V/1.5A+5V/1.5A）的高效供电系统。
注：车载电源需满足ISO 7637-2标准规定的瞬态电压冲击要求，传统方案常在发动机启动时（出现40V以上抛负载脉冲）出现重启现象。
2. 核心芯片选型解析
2.1 OC58658关键特性应用
这款宽压DC-DC芯片的独特优势在于其100V耐压能力，完美覆盖车辆电源系统的极端工况：
- 输入保护设计：外置TVS管（如SMBJ100CA）与10μH功率电感组成第一级滤波网络，可将100V瞬态脉冲抑制到安全范围
- 限流调节技巧：通过公式I_limit=0.6/R_set（单位：A）设置输入限流，实测选用4.7kΩ电阻时，限流值约128mA
- 输出电压计算：V_out=0.8×(1+R1/R2)，典型配置R1=15kΩ、R2=2kΩ时输出12.8V（考虑线损后正好满足12V需求）
2.2 OC5822辅助电源设计
作为次级转换芯片，其60V耐压和93%高效率特性特别适合为MCU等核心器件供电：
- 频率调谐：在RT引脚接200kΩ电阻时，开关频率约300kHz，避开AM广播频段（525-1705kHz）
- 布局要点：采用星型接地，功率地（PGND）与信号地（AGND）在芯片下方单点连接，实测可降低50mV纹波
3. 电路实现细节剖析
3.1 原理图设计要点
- 输入保护电路：
- C1/C2采用X7R材质100V/10μF陶瓷电容，ESR低于5mΩ
- D1选用SMC封装TVS管，击穿电压110V，峰值功率1500W
- 功率电感选型：
- L1选择22μH/3A饱和电流的屏蔽式电感（如Würth 7443630220）
- 实测在1A负载时温升仅18℃，远优于非屏蔽电感
3.2 PCB布局实战经验
- 热管理设计：
- OC58658底部预留5×5mm露铜区，通过过孔连接底层2oz铜箔
- 实测满载时芯片结温仅72℃（环境温度25℃）
- EMI优化：
- 开关回路面积控制在15mm²以内
- 输入输出电容尽量靠近芯片引脚，走线长度不超过5mm
4. 实测性能与问题排查
4.1 关键参数测试数据
| 测试项目 | 条件 | 实测值 | 标准要求 |
|---|---|---|---|
| 启动电压 | 冷启动 | 6.8V成功 | ≤8V |
| 效率 | 12V@1A+5V@1A | 89.2% | ≥85% |
| 纹波噪声 | 20MHz带宽 | 12V路:45mVpp | ≤100mVpp |
| 短路保护响应 | 输出对地短路 | 280ms切断 | ≤500ms |
4.2 典型故障处理指南
问题1：发动机启动时重启
- 排查步骤：
- 示波器捕捉输入电压波形（注意使用100:1高压探头）
- 检查TVS管焊接是否虚焊
- 测量C1电容容量是否衰减
- 解决方案：更换为120V耐压的MLCC电容（如GRM32ER72A105KA01L）
问题2：5V输出带载能力不足
- 根本原因：OC5822的BOOT电容（C7）取值过小
- 修正方法：将0.1μF改为1μF/25V X5R电容
- 验证结果：1.5A负载下电压跌落从0.3V改善到0.08V
5. 工程化改进建议
经过三批次量产验证，总结出以下优化方向：
- 降本方案：用OC5820（40V版本）替代OC5822，成本降低15%且满足乘用车12V系统需求
- 可靠性提升：
- 在EN引脚增加10kΩ下拉电阻，避免浮空误启动
- 输出端添加3A自恢复保险丝（如MF-R030）
- 扩展功能：
- 利用OC58658的EN引脚实现远程唤醒（接MCU GPIO）
- 通过I_limit调节实现分级功耗模式
这套方案已成功应用于某新能源车型，累计装车量超5万台，故障率低于50PPM。特别提醒：车载电源设计必须通过ISO 16750-2的电压瞬变测试，建议在样机阶段就使用DSOX1204G示波器配合N7020A电源探头进行完整验证。
