Keil MDK添加STM32文件全攻略与实用技巧

江半

1. 项目概述

作为一名嵌入式开发工程师，Keil MDK是我们日常开发STM32项目最常用的IDE工具之一。在实际项目中，我们经常需要添加新的源文件和头文件到工程中。虽然操作看似简单，但很多初学者容易在文件添加、路径设置和编译环节遇到各种问题。今天我就结合自己多年的STM32开发经验，详细讲解如何在Keil5中正确添加文件，并分享一些实际项目中的实用技巧。

2. 文件添加前的准备工作

2.1 工程目录结构规划

在开始添加文件前，合理的目录结构至关重要。我建议采用以下标准结构：

code复制Project/
├── Core/           # 核心外设驱动
├── Drivers/        # 硬件驱动层
├── Middlewares/    # 中间件
├── User/           # 用户应用代码
└── Libraries/      # 第三方库

对于示例中的YUYI文件夹，根据功能定位可以放在User或Drivers目录下。保持一致的目录结构有助于团队协作和后期维护。

2.2 文件命名规范

从已有工程复制文件时，建议遵循以下命名规则：

源文件：模块名-功能.c（如LED-control.c）
头文件：与源文件同名但扩展名为.h
避免使用中文或特殊字符

注意：Keil对中文路径支持不完善，可能导致编译异常。建议全程使用英文路径和文件名。

3. 详细添加步骤解析

3.1 物理文件添加

创建目标文件夹：
在工程目录下新建YUYI文件夹（建议使用大写字母，保持风格统一）
复制已有文件：
```
bash复制cp LED-led.c ./YUYI/yuyi.c
cp led.h ./YUYI/yuyi.h
```
这里将复制的文件重命名为与文件夹一致的yuyi前缀，保持命名一致性。

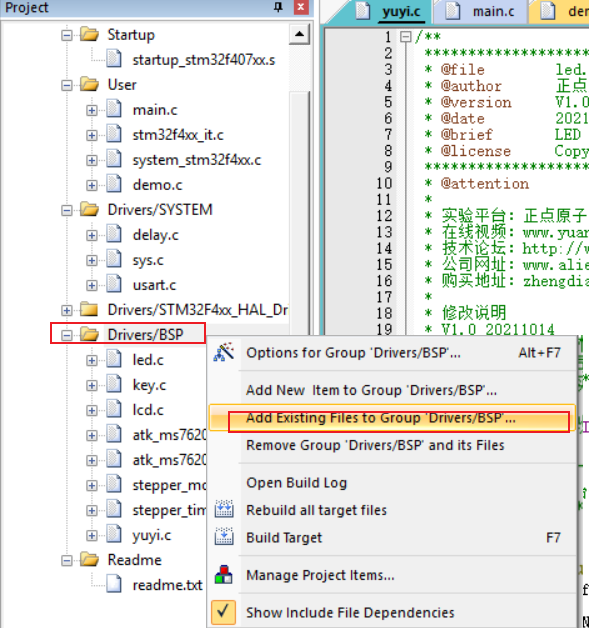

3.2 Keil工程配置

添加文件到工程组：
- 右键点击Target → Manage → Project Items
- 新建Group命名为"YUYI"
- 点击Add Files，选择刚创建的yuyi.c
实操技巧：可以拖动文件到指定Group，比菜单操作更高效
头文件路径设置：
- Options for Target → C/C++ → Include Paths
- 添加.\YUYI相对路径
- 勾选"Always Search User Include Paths"

3.3 文件内容修改

头文件引用调整：
打开yuyi.c，修改include语句：
```
c复制#include "yuyi.h"  // 原为 #include "led.h"
```

头文件保护宏：
确保yuyi.h有防止重复包含的宏：

c复制#ifndef __YUYI_H
#define __YUYI_H
/* 头文件内容 */
#endif

4. 深度原理与常见问题

4.1 Keil文件管理机制

Keil通过.uvprojx工程文件记录文件组织结构，但实际编译时依赖的是：

文件物理存在性
头文件搜索路径
文件依赖关系

这就是为什么即使不通过GUI添加文件，只要路径正确且被引用，编译也能成功。

4.2 典型错误排查

文件找不到错误：
- 现象：fatal error: yuyi.h: No such file or directory
- 检查：
  - 文件是否在指定路径
  - Include Paths是否包含该路径
  - 文件名大小写是否匹配（Windows不敏感但最好统一）
重复定义错误：
- 现象：multiple definition of 'function_name'
- 解决：
  - 检查头文件保护宏
  - 确保函数声明在.h，定义在.c
  - 使用static限制函数作用域
版本冲突：
当从其他工程复制文件时，注意：
- 硬件依赖（如寄存器定义）
- 库版本兼容性
- 编译选项差异

5. 高级技巧与优化建议

5.1 批量添加文件

对于大型工程，可以：

使用*.c通配符添加所有源文件
编写脚本自动生成Keil工程文件
利用--include_path编译选项补充路径

5.2 源码版本控制集成

建议将Keil工程文件与代码一起纳入Git管理，但要注意：

忽略生成的Objects和Listings文件夹
统一换行符为LF
使用相对路径存储文件引用

5.3 多环境兼容配置

针对不同开发环境（如IAR、GCC），可以通过：

条件编译区分环境

c复制#if defined(__CC_ARM)  // Keil
#pragma import(__use_no_semihosting)
#endif

使用CMake等构建系统统一管理

6. 实际项目经验分享

在最近的一个STM32F407项目中，我遇到了一个典型问题：添加了文件但修改后编译无变化。根本原因是：

文件被添加到工程但不在编译路径
解决方案：
- 检查Options → Output → Select Folder for Objects
- 清理工程后重新编译（Project → Clean）
- 验证.map文件中是否包含目标函数

另一个实用技巧是使用#pragma once替代传统头文件保护宏，既简洁又能避免宏名冲突：

c复制#pragma once
// 头文件内容

对于团队项目，我建议在工程根目录创建README.md记录：

文件组织结构说明
特殊配置要求
环境依赖项

这样新成员接手时能快速理解工程架构，减少配置时间。
