1. EQOS以太网控制器架构解析
在嵌入式以太网开发中，EQOS（Enhanced Quality Of Service）控制器是一种常见的高性能以太网MAC控制器。我第一次接触这个控制器是在开发工业网关项目时，当时需要实现精确时间同步和高速数据传输。EQOS的分层架构设计给我留下了深刻印象，下面我将结合实践详细解析其工作原理。

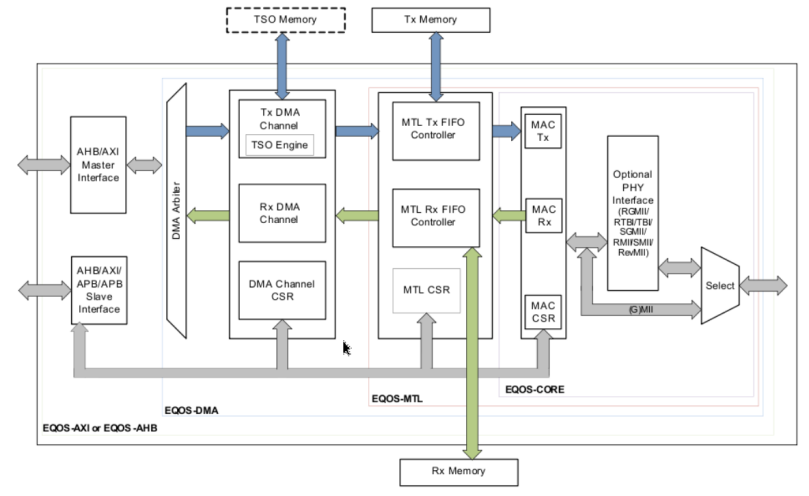

1.1 硬件架构框图解析
EQOS控制器采用典型的分层设计架构，各模块职责明确：
接口层关键组件
- AHB/AXI Master Interface：这个接口让我想起第一次调试DMA时的场景。作为总线主设备，它可以直接访问系统内存，无需CPU干预。在实际项目中，我们配置它为AXI总线，突发传输长度设为8，显著提升了数据传输效率。
- PHY Interface：支持多种物理层接口，我们项目中使用的是RGMII。调试时发现时钟相位问题，通过调整MAC_PHYIF_Control_Status寄存器的RX_CLK_CTRL位才解决。
核心层工作流程
MAC层处理以太网帧时，有几个关键点需要注意：
- 发送路径：数据从DMA到MTL FIFO再到MAC Tx，最后通过PHY发出
- 接收路径：PHY接收数据后，经过MAC Rx解析，存入MTL FIFO，最后由DMA搬运到内存
经验分享：MAC_Config寄存器的JUMBO帧使能位需要与PHY芯片的MTU设置匹配，否则会导致大包丢失。
1.2 缓存层设计要点
MTL层的FIFO控制器是性能关键，我们曾遇到过这样的问题：
c复制// 典型配置示例
EQOS->MTL_TxQ0_Operation_Mode = 0x1; // 启用Tx队列
EQOS->MTL_RxQ0_Operation_Mode = 0x1 | (0x3 << 2); // 启用Rx队列并设置4KB FIFO
调试发现：
- Tx FIFO太小会导致频繁下溢（表现为Tx_Underflow_Error_Packets计数增加）
- Rx FIFO设置不当会引起丢包（Rx_FIFO_Overflow_Packets计数增长)
2. 寄存器映射与配置实战
2.1 寄存器分类与功能
EQOS寄存器可分为以下几大类：
| 寄存器类型 | 功能描述 | 关键寄存器示例 |
|---|---|---|
| MAC配置类 | 控制MAC核心行为 | MAC_Config, MAC_Packet_Filter |
| DMA控制类 | 管理数据传输 | DMA_Mode, DMA_SysBus_Mode |
| 统计计数类 | 监控网络状态 | Tx_Packet_Count_Good, Rx_CRC_Error_Packets |
| 时间戳类 | PTP协议支持 | MAC_System_Time_Seconds, MAC_Timestamp_Control |
2.2 关键寄存器配置示例
以MAC_Rx_Flow_Ctrl寄存器为例，其位域定义如下：
c复制#define MAC_RX_FLOW_CTRL_RFE (1UL << 0) // 接收流量控制使能
#define MAC_RX_FLOW_CTRL_UP (1UL << 1) // 单播暂停包检测
#define MAC_RX_FLOW_CTRL_PFCE (1UL << 8) // 基于优先级的流量控制
// 配置示例
EQOS->MAC_Rx_Flow_Ctrl = MAC_RX_FLOW_CTRL_RFE | MAC_RX_FLOW_CTRL_PFCE;
实际项目中我们发现：
- 全双工模式下必须启用RFE才能正常响应暂停帧
- PFCE启用后需要配合MTL队列配置才能实现优先级控制
2.3 寄存器初始化流程
正确的初始化顺序至关重要：
- 复位相关模块（MAC/DMA）
- 配置MAC基本参数（双工模式、速率等）
- 设置MAC地址
- 配置流量控制和包过滤
- 初始化DMA引擎
- 设置MTL队列参数
- 使能中断
c复制void EQOS_Init(void) {
// 1. 复位
EQOS->MAC_Config = 0;
EQOS->DMA_Mode = 0;
// 2. MAC基础配置
EQOS->MAC_Config = MAC_CONFIG_FULL_DUPLEX | MAC_CONFIG_SPEED_SEL;
// 3. MAC地址设置
EQOS->MAC_Addr0_High = 0x0011;
EQOS->MAC_Addr0_Low = 0x22334455;
// ...后续配置
}
3. 驱动开发实战技巧
3.1 DMA描述符配置
DMA描述符是数据传输的核心，常见问题包括：
- 描述符内存未对齐导致DMA错误
- 描述符环未闭合造成传输中断
c复制typedef struct {
uint32_t desc0; // 控制/状态字段
uint32_t desc1; // 缓冲区大小/偏移
uint32_t desc2; // 缓冲区地址低32位
uint32_t desc3; // 缓冲区地址高32位
} EQOS_DMA_Desc;
// 描述符初始化示例
void Init_Descriptors(EQOS_DMA_Desc *tx_desc, EQOS_DMA_Desc *rx_desc) {
// 配置Tx描述符环
for(int i=0; i<TX_DESC_COUNT; i++) {
tx_desc[i].desc0 = 0; // 初始状态
tx_desc[i].desc1 = 0x00200000; // 最大包长2KB
tx_desc[i].desc2 = (uint32_t)&tx_buf[i];
tx_desc[i].desc3 = 0;
}
// 设置环状链表
tx_desc[TX_DESC_COUNT-1].desc3 |= (1<<1); // END_OF_RING标志
// Rx描述符类似配置...
}
3.2 中断处理优化
中断处理不当会导致性能问题，我们的经验是：
- 使用中断分组策略
- 关键中断（如接收完成）使用高优先级
- 统计类中断可以降低优先级
c复制void EQOS_IRQHandler(void) {
uint32_t status = EQOS->MAC_Interrupt_Status;
if(status & MAC_INT_EN_RX_DONE) {
// 处理接收完成
Handle_Rx_Packets();
EQOS->MAC_Interrupt_Status = MAC_INT_EN_RX_DONE;
}
if(status & MAC_INT_EN_TX_DONE) {
// 处理发送完成
Handle_Tx_Complete();
EQOS->MAC_Interrupt_Status = MAC_INT_EN_TX_DONE;
}
// 其他中断处理...
}
4. 性能调优与问题排查
4.1 常见性能瓶颈
根据项目经验，EQOS性能问题通常出现在：
-
DMA配置不当：突发长度设置过小会导致总线利用率低
- 解决方案：根据总线位宽调整DMA_Mode寄存器的MBL字段
-
FIFO阈值不合理：导致过早或过晚触发DMA请求
- 调整MTL_TxQ0_Operation_Mode的TXQEN和TQS字段
-
中断风暴：统计中断过于频繁
- 通过MMC_Interrupt_Mask寄存器屏蔽不必要的统计中断
4.2 调试技巧
-
利用统计寄存器：
c复制void Monitor_Performance(void) { uint32_t tx_ok = EQOS->Tx_Packet_Count_Good; uint32_t rx_err = EQOS->Rx_CRC_Error_Packets; // 监控并记录... } -
使用调试寄存器：
- MTL_DBG_CTL/STS：监控FIFO状态
- DMA_Debug_Status0：检查DMA引擎状态
-
环回测试：
c复制// 启用内部环回 EQOS->MAC_Config |= MAC_CONFIG_LOOPBACK;
5. PTP时间同步实现
5.1 硬件时间戳配置
EQOS支持IEEE 1588(PTP)协议，关键步骤：
- 初始化系统时间
- 配置时间戳精度
- 启用时间戳功能
c复制void EQOS_PTP_Init(uint32_t sec, uint32_t nsec) {
// 设置时间增量（每时钟周期增加的纳秒数）
EQOS->MAC_Sub_Second_Increment = 0x80000000 / 125; // 对于125MHz时钟
// 设置初始时间
EQOS->MAC_System_Time_Seconds_Update = sec;
EQOS->MAC_System_Time_Nanoseconds_Update = nsec;
// 启用时间戳
EQOS->MAC_Timestamp_Control = 0x1;
}
5.2 时间同步误差修正
实际项目中我们发现几个关键点：
-
输入/输出延迟需要校准：
c复制// 设置固定延迟补偿 EQOS->MAC_Timestamp_Ingress_Latency = 0x40; // 输入延迟 EQOS->MAC_Timestamp_Egress_Latency = 0x38; // 输出延迟 -
亚纳秒级补偿对高精度场景很重要：
c复制// 亚纳秒补偿设置 EQOS->MAC_Timestamp_Ingress_Corr_Subnanosec = 0x200; -
定期读取时间戳进行同步：
c复制void Get_Timestamp(uint32_t *sec, uint32_t *nsec) { *nsec = EQOS->MAC_System_Time_Nanoseconds; *sec = EQOS->MAC_System_Time_Seconds; }
6. 实际项目经验分享
6.1 PHY芯片兼容性问题
在多个项目中，我们发现不同PHY芯片需要特殊处理：
-
RTL8211F：需要额外配置SMI时序
c复制EQOS->MAC_MDIO_Addr |= (0x1F << 21); // 设置MDC分频 -
DP83848：需要启用时钟延迟
c复制EQOS->MAC_PHYIF_Control_Status |= (1 << 8); // 启用RX_CLK延迟 -
KSZ9031：需要配置RGMII时序校准
c复制// 通过MDIO配置PHY内部寄存器 MDIO_Write(0x1F, 0x04, 0x00FF); // 设置RX时序
6.2 低功耗模式实现
EQOS支持多种低功耗模式，实现要点：
-
Magic Packet唤醒：
c复制// 启用Magic Packet检测 EQOS->MAC_PMT_Control_Status |= (1 << 5); // MAGIC_PKT_EN -
LPI模式配置：
c复制// 配置LPI参数 EQOS->MAC_LPI_Timers_Control = (0x3FF << 16); // TW_TIMER = 1023us EQOS->MAC_LPI_Control_Status = (1 << 0); // 启用LPI -
唤醒后需要重新初始化部分寄存器：
c复制void EQOS_Wakeup(void) { EQOS->MAC_Config |= MAC_CONFIG_FULL_DUPLEX; // 其他必要配置... }
7. 测试与验证方法
7.1 自动化测试框架
我们开发了基于Python的测试框架：
python复制import socket
import time
class EQOSTester:
def __init__(self, ip):
self.sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
self.target = (ip, 1234)
def throughput_test(self, duration):
start = time.time()
count = 0
while time.time() - start < duration:
self.sock.sendto(b'X'*1024, self.target)
count += 1
return count * 1024 / duration # B/s
7.2 关键测试项
-
基本功能测试：
- 链路建立
- Ping测试
- 吞吐量测试
-
边界条件测试：
- 最大帧长(9K Jumbo帧)
- 最小帧长(64字节)
- 高负载压力测试
-
异常情况测试：
- 电缆插拔测试
- 异常包注入测试
- 电源波动测试
8. 进阶开发建议
8.1 零拷贝实现
通过优化DMA描述符设计实现零拷贝：
- 使用分散-聚集DMA
- 直接映射应用缓冲区到描述符
- 缓冲区回收机制
c复制void Setup_ZeroCopy_Rx(void) {
for(int i=0; i<RX_DESC_COUNT; i++) {
rx_desc[i].desc2 = (uint32_t)app_buf[i]; // 直接使用应用缓冲区
rx_desc[i].desc0 = 0x80000000; // OWN位由DMA控制
}
}
8.2 多队列支持
对于支持多队列的EQOS版本：
- 配置多个Tx/Rx队列
- 为每个队列分配独立中断
- 实现基于优先级的调度
c复制void Enable_MultiQueue(void) {
// 启用Tx队列0和1
EQOS->MTL_TxQ0_Operation_Mode = 0x1;
EQOS->MTL_TxQ1_Operation_Mode = 0x1 | (0x1 << 1); // 队列1优先级更高
// 为每个队列分配不同的DMA通道
EQOS->DMA_Ch0_Control = 0x3; // 通道0服务队列0
EQOS->DMA_Ch1_Control = 0x30003; // 通道1服务队列1
}
通过以上详细的开发实践和经验分享，希望能帮助开发者更好地理解和应用EQOS以太网控制器。在实际项目中，建议结合具体硬件平台和需求，灵活调整配置参数，并充分利用硬件提供的统计和调试功能进行性能优化和问题排查。
