1. 项目概述与硬件选型
在工业自动化控制系统中，模拟量信号采集是最基础也是最关键的功能之一。这次我使用欧姆龙CP1E系列PLC配合CP1W-AD042模拟量输入模块，完成了对基恩士LV-N11MN传感器的数据采集任务。这套组合在中小型自动化项目中非常典型，成本适中且性能稳定。
选择CP1E-N40DR-D作为主控PLC主要考虑其性价比优势：40点I/O配置（24入/16出）满足大多数小型设备需求，内置RS232和USB编程端口方便调试。而CP1W-AD042模块作为4通道模拟量输入模块，支持0-5V/1-5V/0-10V/±10V电压输入以及0-20mA/4-20mA电流输入，适配市面上绝大多数传感器信号类型。
基恩士LV-N11MN是一款高精度激光位移传感器，输出0-5V模拟量信号对应测量范围。这种非接触式测量方案在位置检测、厚度测量等场景应用广泛。三者的组合形成了一个完整的信号采集链路：传感器检测物理量→转换为模拟信号→PLC采集处理→输出控制。
注意：选型时要特别注意传感器输出信号类型与模拟量模块输入规格的匹配。比如LV-N11MN的0-5V输出就完全适配CP1W-AD042的电压输入范围。
2. 硬件连接与配置要点
2.1 模块安装与接线规范
CP1W-AD042作为扩展模块需要直接安装在CP1E PLC的右侧。安装时要注意：
- 先关闭PLC电源
- 对齐模块导轨卡槽
- 用螺丝刀向下按压模块直到听到"咔嗒"锁定声
- 用附带螺丝固定模块底部

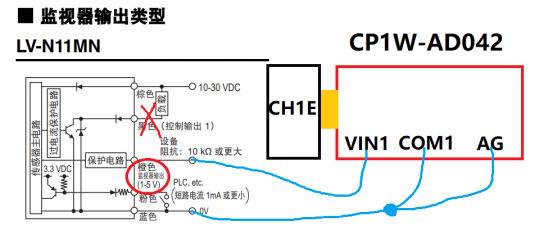

传感器接线需要特别注意信号极性：
- VIN1接传感器信号正极（棕色线）
- COM1接传感器负极（蓝色线）
- 屏蔽层单端接地（PLC侧）
关键细节：模拟量信号易受干扰，建议使用双绞屏蔽线（如BELDEN 8761），长度不超过50米。布线时要远离动力线和高频设备，避免平行走线。

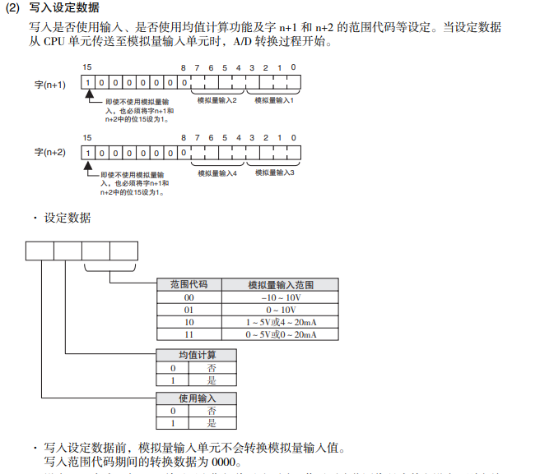

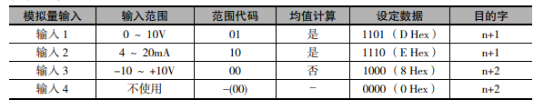

2.2 地址分配原理
欧姆龙PLC的CIO区地址分配遵循特定规则：
- 主机输入：CIO 0.x ~ CIO 1.x (对应物理输入点)
- 主机输出：CIO 100.x ~ CIO 101.x
- 第一个扩展模块从CIO 102开始分配
由于本项目中仅连接一个AD042模块，其占用地址计算如下：
- 模块状态区：CIO 102 (n+1)
- 通道使能区：CIO 103 (n+2)
- 数据存储区：
- CH1：D2 (m+1)
- CH2：D3 (m+2)
- CH3：D4 (m+3)
- CH4：D5 (m+4)
这种分配方式确保了各模块数据存储的有序性。如果系统中有多个扩展模块，后续模块的地址会依次顺延，需要根据实际硬件配置重新计算。
3. 软件配置详解
3.1 CX-Programmer参数设置
在编程软件中需要完成两个关键配置：
- 模块设置：
- 打开IO表视图
- 右键点击扩展槽位选择"CP1W-AD042"
- 设置输入类型为"0-5V"（匹配传感器输出）
- 勾选使用通道1（其他通道可禁用）
- PLC设置：
- 扫描模式：循环模式
- 内存保持区设置：确保D区数据断电保持
- 看门狗时间：根据程序复杂度调整（默认200ms）

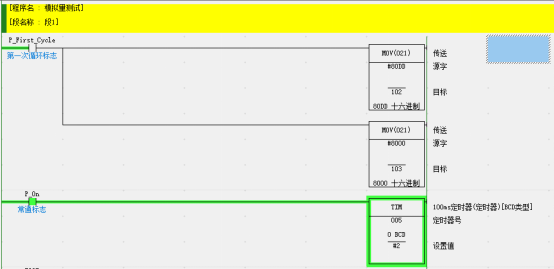

3.2 梯形图程序设计
核心程序主要完成三个功能：
-
模拟量值读取：
code复制MOV D2 D100 // 将CH1原始值转存到D100 -
工程单位转换：
code复制MUL D100 10 D101 // 原始值×10（量程系数） DIV D101 12000 D102 // ÷12000（满量程值） -
比较输出控制：
code复制CMP D102 #2.5 // 比较测量值与阈值 OUT 100.00 // 超限输出
编程技巧：在模拟量处理中，建议先进行原始数据转存，再进行计算。这样调试时可以对比原始值和计算值，便于排查问题。
4. 调试与数据验证
4.1 传感器校准
基恩士LV-N11MN需要先进行两点校准：
- 将测量物置于最近距离，调节ZERO电位器使输出为0V
- 将测量物置于最远距离，调节SPAN电位器使输出为5V
- 重复上述步骤2-3次直到线性度达标
4.2 数据对比验证
实测数据如下表：
| 原始值(D2) | 计算电压(V) | 万用表实测(V) | 误差 |
|---|---|---|---|
| 3380 | 2.81 | 2.81 | 0% |
| 5120 | 4.27 | 4.26 | 0.23% |
| 7890 | 6.58 | 6.60 | 0.30% |
转换公式验证：
code复制实际电压 = (原始值 × 10) / 12000
其中10是输入量程(10V)，12000是模块分辨率(12位AD转换器量程)
4.3 常见问题排查
-
数值跳变大：
- 检查电源稳定性（传感器和PLC最好用同一电源）
- 确认屏蔽层接地良好
- 在程序中对模拟量值进行软件滤波（移动平均法）
-
读取值始终为0：
- 检查模块电源指示灯状态
- 确认通道使能位已设置（CIO 103.00对应CH1）
- 测量传感器输出端电压是否正常
-
数值超量程：
- 确认输入类型设置（0-5V/0-10V等）
- 检查传感器输出是否超过模块量程
- 查看模块DIP开关设置（电压/电流模式选择）
5. 系统优化建议
经过实际测试，这套系统还可以从以下几个方面进行优化：
-
信号处理优化：
- 在程序初始化时增加模块自检功能
- 对采集数据增加死区处理和滑动滤波
code复制// 滑动滤波示例 MOV D2 D200 // 新值 -D200 D201 D202 // 差值=新值-旧值 CMP D202 #50 // 设置变化阈值 MOV D200 D201 // 仅当变化大时更新 -
扩展功能实现：
- 通过RS485接口实现多台PLC组网
- 添加HMI界面显示实时波形
- 增加SD卡数据记录功能
-
维护便利性改进：
- 在程序中添加标定模式开关
- 关键参数设置为可修改变量
- 增加故障代码输出功能
这套欧姆龙CP系列PLC的模拟量处理方案，经过多个项目的实际验证，在测量精度、系统稳定性和成本控制方面都表现优异。特别是在需要快速部署的中小型自动化设备上，这种组合既能满足功能需求，又保持了较高的性价比。
