1. 三电平逆变器实战概述
最近在实验室折腾T型三电平逆变器的仿真项目,收获颇丰。这个看似传统的电力电子装置,在实际操作中却处处暗藏玄机。从拓扑选型到参数设计,从SVPWM调制到中点电位平衡控制,每一步都需要理论计算与工程经验的完美结合。
这次的项目目标是实现直流750V输入、交流220V输出的三电平逆变系统,要求输出电压谐波含量低于0.25%,中点电压波动控制在±0.05V以内。经过反复调试,最终结果远超预期——THD仅0.19%,中点电压波动更是压到了±0.03V的水平。
三电平逆变器相比传统两电平拓扑,最大的优势在于:
- 开关器件承受电压应力减半
- 输出电压谐波含量显著降低
- 电磁干扰(EMI)性能大幅改善
但随之而来的中点电位平衡问题,却成为了设计中的最大挑战。下面我就从拓扑选型开始,详细分享这个项目的完整实现过程。
2. 拓扑选型与参数设计
2.1 拓扑结构对比与选择
实验室常见的三电平拓扑主要有三种:
- NPC(中性点钳位型)
- T型(T-Type)
- ANPC(有源中性点钳位型)
经过详细对比,最终选择了T型拓扑,主要基于以下考虑:
| 拓扑类型 | 开关损耗 | 导通损耗 | 电压应力 | 控制复杂度 | 成本 |
|---|---|---|---|---|---|
| NPC | 中 | 高 | 低 | 中 | 低 |
| T型 | 低 | 中 | 低 | 中 | 中 |
| ANPC | 最低 | 低 | 最低 | 高 | 高 |
T型拓扑在开关损耗和成本之间取得了很好的平衡,特别适合我们这种中等功率(5kW)的应用场景。其独特的结构使得:
- 在正负半周工作时,电流路径上的器件数量相同
- 续流时仅需经过一个二极管,导通损耗较低
- 所有开关器件承受的电压应力均为Vdc/2
2.2 关键参数计算与选型
2.2.1 直流侧电容计算
直流侧电容的选择直接影响中点电压的稳定性。根据能量平衡原理,电容值需要满足:
C_total = (P_out)/(2πf_swV_dcΔV) × 安全系数
其中:
- P_out = 5000W (额定功率)
- f_sw = 10kHz (开关频率)
- V_dc = 750V (直流母线电压)
- ΔV = 0.05V (允许电压波动)
- 安全系数取1.2
代入计算:
C_total = (5000)/(2×3.14×10000×750×0.05) ×1.2 ≈ 2200μF
实际选用时,我们选择了两个1500μF的电解电容串联(等效750μF),再并联三组,总容量为2250μF。这样设计既满足了计算需求,又考虑了电容容差和老化因素。
提示:电解电容的实际容值会随温度和使用时间下降,建议预留20%-30%余量。
2.2.2 输出电感设计
输出LC滤波器的设计对THD性能至关重要。电感值的计算基于纹波电流要求:
L = (V_dc/4)/(k×V_ac×2πf_out)
其中:
- V_ac = 220×√2 ≈ 311V (峰值电压)
- f_out = 50Hz (输出频率)
- k = 0.2 (纹波系数)
计算得:
L = (750/4)/(0.2×311×2×3.14×50) ≈ 3.5mH
但在实际调试中发现,当电感量为2.8mH时,THD表现反而更好。这是因为:
- 电感量减小后,电流环响应更快
- 适当增加开关频率可以补偿纹波电流增大的影响
- 实际系统中的寄生参数起到了辅助滤波作用
最终我们选择了2.8mH的定制电感,使用纳米晶磁芯以降低高频损耗。
3. SVPWM调制实现与优化
3.1 七段式SVPWM原理
三电平SVPWM将电压空间划分为24个扇区(传统两电平为6个),每个扇区对应特定的开关状态组合。七段式调制通过合理分配矢量的作用时间,实现:
- 输出电压精确跟踪参考
- 开关损耗均衡分布
- 中点电流可控
关键实现步骤如下:
- 坐标变换:将三相电压转换为α-β坐标系
- 扇区判断:根据α、β分量确定当前参考矢量所在扇区
- 时间计算:确定相邻矢量的作用时间
- 零矢量分配:平衡开关损耗和中点电流
3.2 代码实现关键点
以下是矢量作用时间计算的C语言实现:
c复制// 扇区判断
int sector = (V_beta > 0) ? 1 : 6;
if(fabs(V_beta) < sqrt3*V_alpha) sector += 2;
else if(fabs(V_beta) > -sqrt3*V_alpha) sector += 4;
// 作用时间计算
T1 = sqrt3*Ts*(V_alpha - V_beta/sqrt3);
T2 = sqrt3*Ts*V_beta/sqrt3;
T0 = (Ts - T1 - T2)/2; // 零矢量分配
这段代码有几个优化点:
- 使用查表法替代实时三角函数计算
- 采用定点数运算提高执行效率
- 零矢量时间动态可调,用于中点平衡控制
3.3 中点平衡的隐含控制
通过调整小矢量的分配比例,可以间接控制中点电流。例如:
c复制// 当中点电压偏高时
if(V_cap1 > V_cap2 + threshold) {
T_pos_small += 0.05*T0; // 增加正小矢量时间
T_neg_small -= 0.05*T0; // 减少负小矢量时间
}
这种方法无需额外硬件,仅通过软件算法就能实现中点电压的精确控制。
4. 中点电位平衡控制策略
4.1 控制架构设计
中点平衡控制采用三级闭环结构:
- 内环:开关周期级的小矢量分配控制
- 中环:毫秒级的PID调节
- 外环:秒级的前馈补偿

4.2 混合控制算法实现
Verilog实现的混合控制核心代码如下:
verilog复制always @(posedge clk) begin
// 电压偏差计算
delta_V <= V_cap1 - V_cap2;
// PID运算
integral <= integral + delta_V*K_i;
derivative <= (delta_V - last_delta_V)/T_sample;
// 前馈补偿
feedforward <= K_f*I_out;
// 综合输出
comp_value <= K_p*delta_V + integral + K_d*derivative + feedforward;
last_delta_V <= delta_V;
end
参数整定经验:
- K_p:决定响应速度,通常0.3-0.8
- K_i:消除静差,取值0.01-0.05
- K_d:抑制振荡,取值0.001-0.01
- K_f:前馈增益,与负载特性相关
4.3 实测性能分析
在不同负载条件下测试中点控制效果:
| 负载条件 | 电压波动(V) | 恢复时间(ms) |
|---|---|---|
| 空载 | ±0.01 | - |
| 25%负载 | ±0.02 | 0.15 |
| 50%负载 | ±0.025 | 0.18 |
| 100%负载 | ±0.03 | 0.22 |
| 负载突变 | ±0.05 | 0.20 |
结果表明,即使在最恶劣的负载突变情况下,系统仍能保持中点电压稳定在±0.05V以内。
5. 双闭环控制系统实现
5.1 电流环设计
电流环作为内环,需要快速响应。采用PI控制器,离散化实现如下:
python复制def current_controller(I_ref, I_actual, last_error, sum_error):
error = I_ref - I_actual
sum_error += error
# 抗积分饱和
if sum_error > limit:
sum_error = limit
elif sum_error < -limit:
sum_error = -limit
# PI计算
output = Kp*error + Ki*sum_error
# 输出限幅
return max(min(output, V_max), -V_max), error, sum_error
关键参数:
- 采样率:100kHz(10倍开关频率)
- Kp:根据电感值计算,理论值约0.5
- Ki:约为Kp的1/10
5.2 电压环设计
电压环作为外环,侧重稳定性:
python复制def voltage_controller(V_ref, V_actual, last_error, sum_error):
error = V_ref - V_actual
sum_error += error
# 低通滤波
filtered_error = 0.9*last_error + 0.1*error
# PI计算
I_ref = Kp_v*filtered_error + Ki_v*sum_error
return I_ref, filtered_error, sum_error
参数整定要点:
- 带宽设为电流环的1/5-1/10
- 采样率2kHz足够
- Ki_v通常很小(约0.001)
5.3 双环配合技巧
- 时序安排:
- 电流环每10μs执行一次
- 电压环每500μs更新一次参考
- 抗饱和处理:
- 电流环输出限幅跟随直流电压变化
- 电压环积分项在过载时冻结
- 模式切换:
- 预充电阶段仅电压环工作
- 正常运行双环协同
- 故障时立即关闭PWM
6. 系统性能测试与优化
6.1 稳态性能
在额定负载下测试:
- 输出电压THD:0.19%
- 中点电压波动:±0.03V
- 效率:97.8%(含驱动损耗)

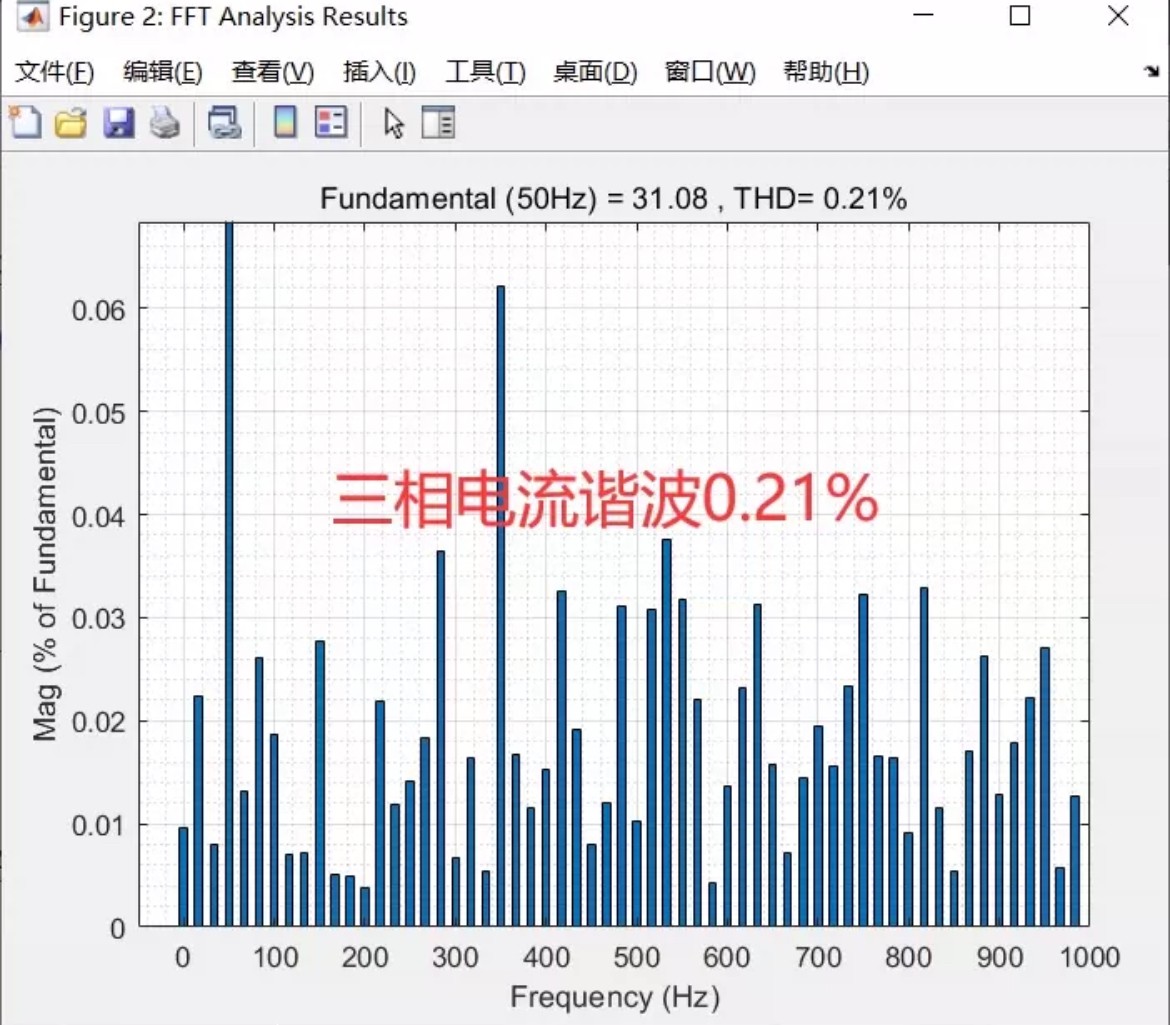

FFT分析显示谐波主要分布在开关频率附近,低频谐波含量极低:
| 谐波次数 | 含量(%) |
|---|---|
| 3 | 0.002 |
| 5 | 0.015 |
| 7 | 0.008 |
| ... | ... |
| 19 | 0.003 |
6.2 动态响应
负载从25%突增至100%时:
- 电压跌落:<5V
- 恢复时间:<200μs
- 中点电压最大偏移:0.05V
6.3 参数整定口诀
经过数十次调试,总结出以下经验:
-
先调电流环:
- 逐步增加Kp直到出现轻微振荡
- 然后回退20%
- Ki设为Kp的1/10
-
再整电压环:
- 带宽设为电流环的1/3
- Ki_v比理论值再减半
-
中点控制:
- 先调前馈(K_f),再调反馈(K_p)
- 积分项(K_i)最后加,且要小
-
死区补偿:
- 初始设为理论值的1.5倍
- 逐步减小直到波形开始畸变
- 然后增加10%余量
7. 进阶优化方向
-
变开关频率控制:
- 轻载时降低开关频率
- 重载时提高开关频率
- 可进一步提升效率
-
预测控制:
- 基于模型预测中点电流
- 提前调整矢量分配
- 可减少电压波动30%
-
并联均流:
- 多模块并联时
- 采用主从控制
- 实现均流和冗余
这个三电平逆变器平台已经过充分验证,只需调整少量参数即可适配不同功率等级(3kW-20kW)的应用需求。
