1. STM32 HAL库时基系统深度解析
在STM32嵌入式开发中，时基配置是系统稳定运行的基石。作为从事嵌入式开发多年的工程师，我见过太多由于时基配置不当导致的系统崩溃、外设工作异常等问题。今天我们就来深入剖析HAL库的时基配置机制，特别是与FreeRTOS协同工作时的关键要点。
时基系统本质上为整个MCU提供时间基准，就像城市交通系统的红绿灯控制系统。HAL库通过SysTick定时器实现毫秒级时基，而FreeRTOS同样依赖SysTick进行任务调度。当两者共用时基源时，配置不当会导致系统时钟紊乱——就像红绿灯时序错乱必然引发交通瘫痪。
2. 时钟树配置与源选择
2.1 时钟树架构解析

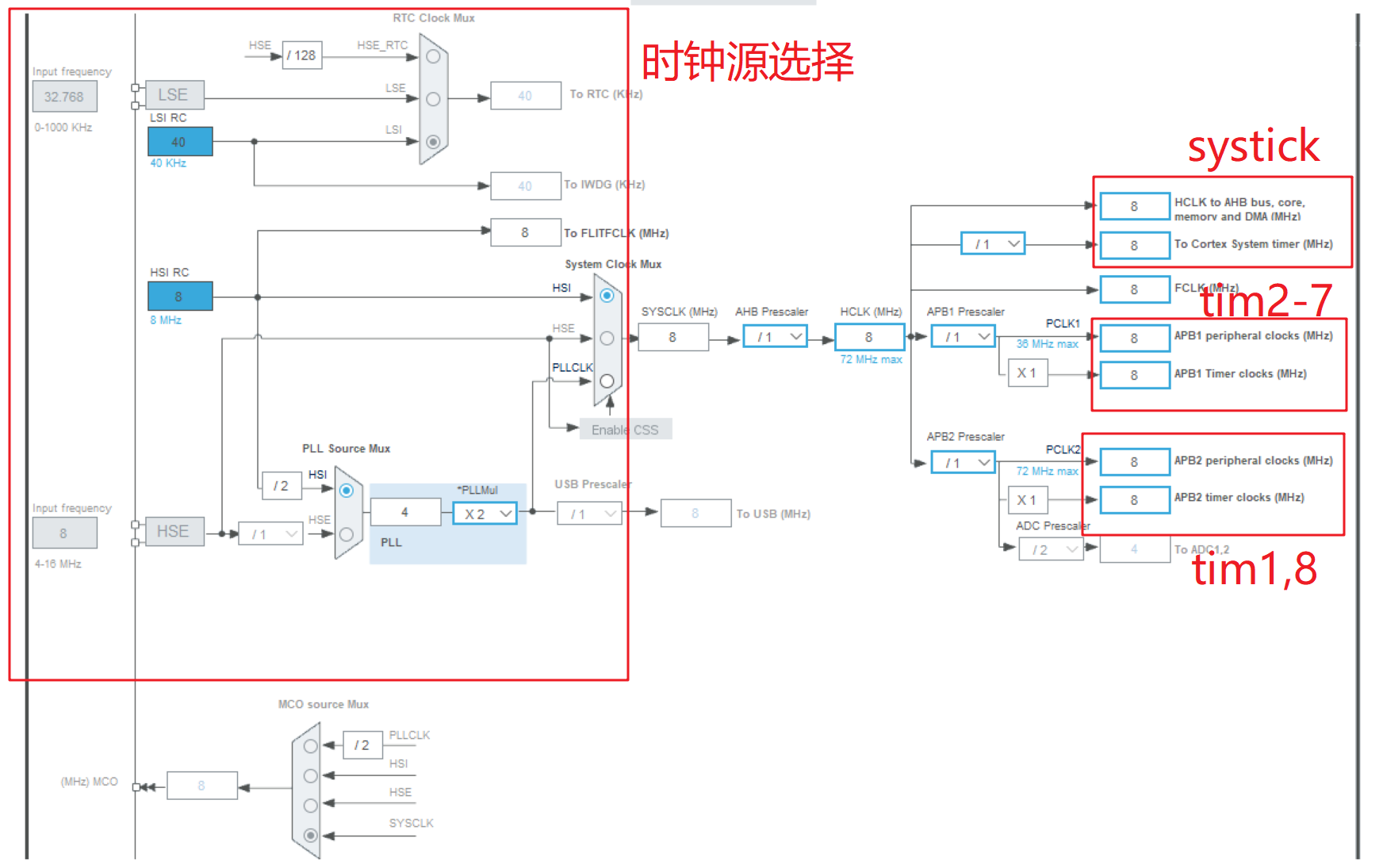

STM32的时钟树如同精密的供水系统，HSE（外部高速时钟）如同主水源，经过PLL（锁相环）增压后分配到各外设。下图展示了典型的时钟树结构：
关键路径配置要点：
- HSE频率需与硬件晶振完全匹配（8MHz/25MHz等）
- PLL倍频系数不得超过芯片允许的最大主频
- APB1/APB2分频比影响定时器时钟（TIMxCLK）
注意：使用CubeMX配置时钟树时，务必检查红色警告提示。我曾因忽视APB1分频警告导致I2C通信失败。
2.2 HAL库时钟源选型策略
HAL库支持三种时基源：
-
SysTick（默认推荐）
- 优点：无需额外硬件定时器
- 缺点：与RTOS存在资源冲突风险
-
通用定时器（TIMx）
- 常用TIM6/TIM7（基本定时器）
- 需在
hal_conf.h中设置#define HAL_TIM_MODULE_ENABLED
-
低功耗定时器（LPTIM）
- 适用于低功耗场景
- 配置复杂度较高
c复制// 在stm32f4xx_hal_conf.h中的关键配置项
#define HAL_TIM_MODULE_ENABLED
#define HAL_TIME_BASE_SOURCE TIM6 // 指定备用时基源
3. FreeRTOS与HAL时基协同方案
3.1 资源共享冲突分析
当FreeRTOS使用SysTick作为系统时钟时，与HAL库的默认配置会产生资源竞争。这就像两个部门试图同时控制同一台打印机，必然导致任务调度异常或HAL延时失效。
3.2 推荐解决方案
方案A：时基源分离（最佳实践）
- FreeRTOS继续使用SysTick
- HAL改用基本定时器（如TIM6）
c复制void HAL_InitTick(uint32_t TickPriority) {
// 重定向HAL时基到TIM6
HAL_NVIC_SetPriority(TIM6_DAC_IRQn, TickPriority, 0);
HAL_NVIC_EnableIRQ(TIM6_DAC_IRQn);
__HAL_RCC_TIM6_CLK_ENABLE();
TIM6->PSC = HAL_RCC_GetHCLKFreq()/1000 - 1;
TIM6->ARR = 1;
TIM6->CR1 |= TIM_CR1_CEN;
TIM6->DIER |= TIM_DIER_UIE;
}
方案B：时基共享（需谨慎）
在FreeRTOSConfig.h中配置：
c复制#define vPortSetupTimerInterrupt() HAL_InitTick(TICK_INT_PRIORITY)
警告：此方案要求精确计算SysTick重装载值，且需测试所有休眠模式下的唤醒行为
4. HAL库时基配置全流程

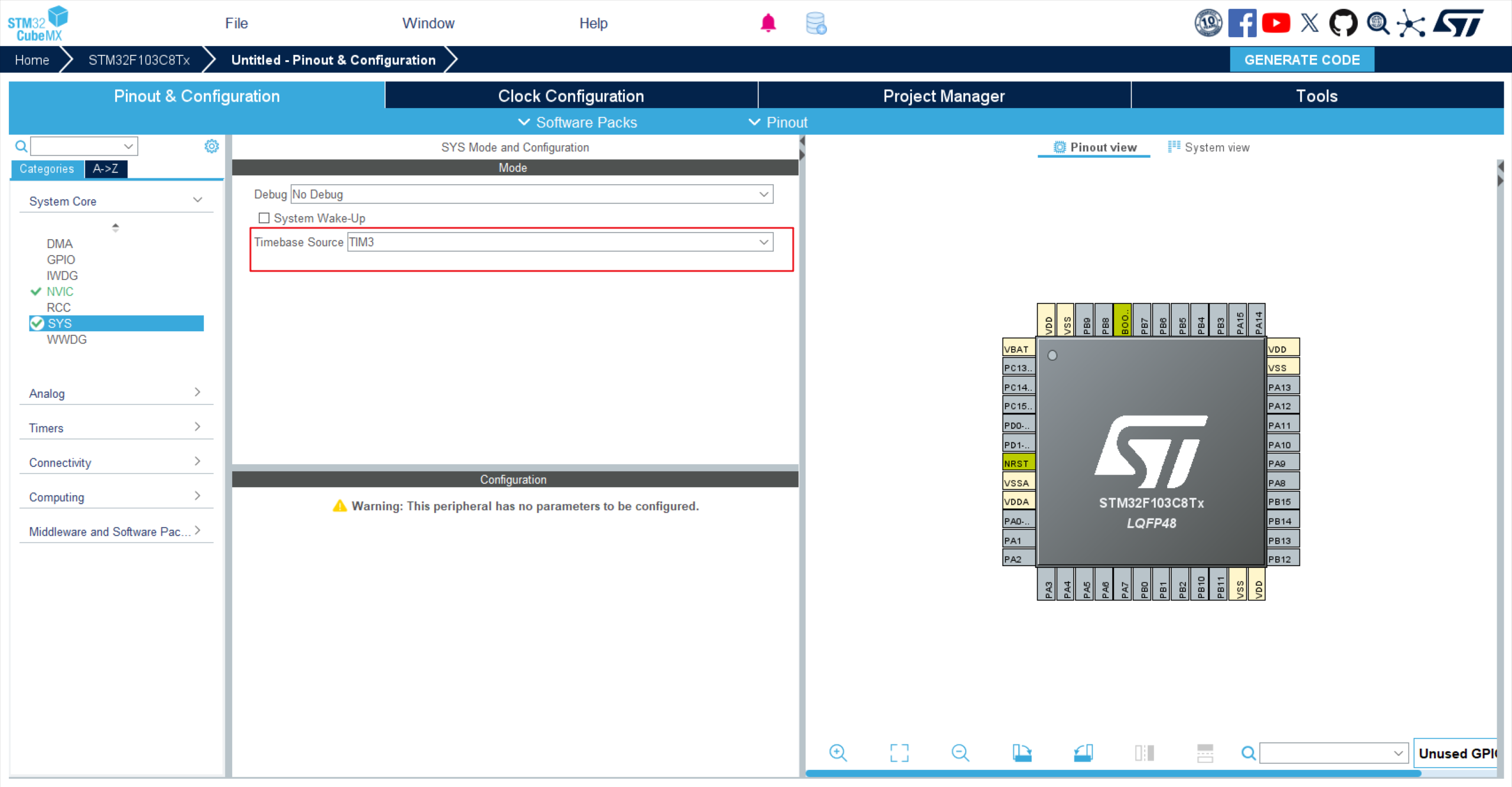

4.1 CubeMX图形化配置
关键步骤：
- Clock Configuration标签页设置主时钟
- Pinout标签页激活TIM6（如使用时基分离）
- Project Manager中勾选"Generate peripheral initialization as a pair of .c/.h"

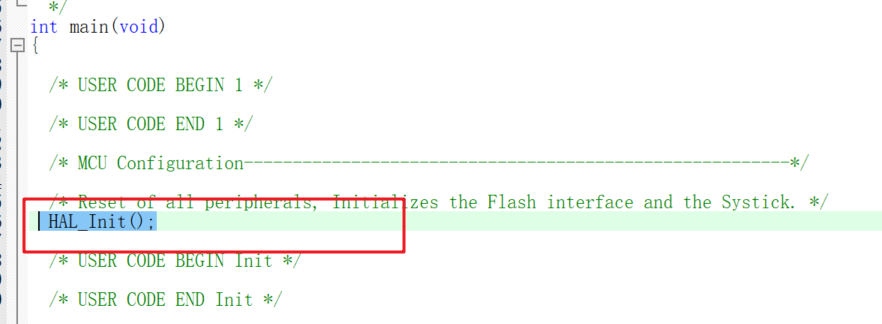

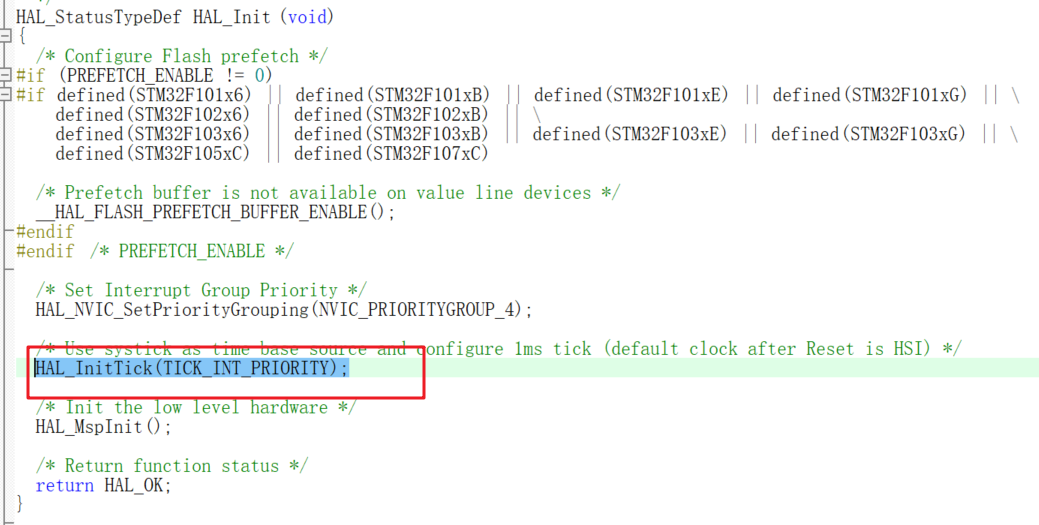

4.2 代码级配置细节
手动调整要点：
c复制// 在main.c中重写弱函数
HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority) {
/* 自定义实现 */
}
// 定时器中断服务例程
void TIM6_DAC_IRQHandler(void) {
HAL_TIM_IRQHandler(&htim6);
HAL_IncTick(); // 必须调用！
}
4.3 时基精度校准
使用逻辑分析仪测量实际延时：
c复制HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
HAL_Delay(100); // 实测应为100ms±1%
HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
校准方法：
- 调整TIMx的PSC预分频值
- 修改
HAL_TICK_FREQ定义（1kHz/10kHz/100kHz）
5. 典型问题排查手册
5.1 症状：HAL_Delay()卡死
排查步骤：
- 检查
HAL_IncTick()是否被定期调用bash复制# 在GDB中设置断点 (gdb) b HAL_IncTick - 确认NVIC优先级未屏蔽中断
- 验证时钟源是否使能（
__HAL_RCC_TIM6_CLK_ENABLE()）
5.2 症状：FreeRTOS任务调度异常
解决方案对比表：
| 现象 | 可能原因 | 解决措施 |
|---|---|---|
| 任务不切换 | SysTick被HAL占用 | 启用时基分离方案 |
| 定时误差大 | 时钟源频率错误 | 重新校准PLL参数 |
| 低功耗唤醒失败 | LPTIM配置不当 | 检查RCC_LSICMD位 |
5.3 高级调试技巧
使用STM32CubeMonitor实时监测：
- 连接SWD调试接口
- 监控
uwTick变量变化率 - 捕获异常时的调用栈
python复制# 示例pyOCD脚本监控tick
from pyocd.probe import DebugProbe
probe = DebugProbe()
tick_addr = 0x20000000 # uwTick地址
while True:
print(probe.read32(tick_addr))
6. 性能优化实践
6.1 低功耗场景配置
使用LPTIM作为时基源：
- 在CubeMX中启用LPTIM1
- 修改
hal_conf.h：c复制#define HAL_LPTIM_MODULE_ENABLED #define HAL_TIME_BASE_SOURCE LPTIM1 - 在Stop模式下保持LPTIM时钟：
c复制
__HAL_RCC_LPTIM1_CLKAM_ENABLE();
6.2 高精度定时方案
对于需要微秒级延时的场景：
c复制void delay_us(uint32_t us) {
uint32_t start = DWT->CYCCNT;
uint32_t cycles = us * (SystemCoreClock / 1000000);
while ((DWT->CYCCNT - start) < cycles);
}
启用DWT计数器：
c复制CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;
DWT->CYCCNT = 0;
DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;
6.3 多核处理器注意事项
对于STM32H7等双核芯片：
- 每个核需要独立时基配置
- 共享资源需使用HSEM硬件信号量
- 典型配置示例：
c复制// CM7核 HAL_InitTick(0); // CM4核 HAL_Cortex_InitTick(0);
经过多年实战验证，时基配置的稳定性直接影响整个系统的可靠性。建议在项目初期就建立时基准测试用例，定期验证时钟精度。对于关键任务系统，务必实现时基故障检测机制——就像我在工业控制器项目中做的，当检测到时基异常时自动切换到备份时钟源。
