C++实现RISC五段流水线仿真与教学应用

慕北颖

1. 项目概述

这个C++实现的指令流水仿真程序是一个模拟经典五段RISC流水线的教学实验项目。它完整实现了指令流水线的五个阶段：取指(IF)、译码(ID)、执行(EX)、访存(MEM)和写回(WB)，并通过可视化界面展示了流水线的工作过程。

作为一名计算机体系结构课程的助教，我经常需要向学生解释流水线的工作原理。这个仿真程序不仅帮助我更好地理解流水线的细节，也成为我教学演示的重要工具。通过它可以直观展示：

  • 指令在流水线中的流动过程
  • 数据冒险和控制冒险的产生与解决
  • 旁路转发(forwarding)机制的实际应用
  • 流水线停顿(stall)的处理方式

2. 核心设计思路

2.1 五段流水线结构设计

程序模拟了经典RISC流水线的五个阶段，每个阶段之间通过锁存器(pipeline register)传递数据：

code复制IF -> IF/ID锁存器 -> ID -> ID/EX锁存器 -> EX -> EX/MEM锁存器 -> MEM -> MEM/WB锁存器 -> WB

这种设计确保了每个阶段可以独立工作，在理想情况下每个时钟周期都能完成一条指令的执行。

2.2 锁存器实现

每个锁存器都定义为C++类，包含该阶段需要传递到下一阶段的所有数据：

cpp复制// IF/ID锁存器
class ifData {
public:
    CString PC;  // 程序计数器
    CString IR;  // 指令寄存器
    // 重载赋值运算符
    ifData& operator=(ifData x) {
        this->PC = x.PC;
        this->IR = x.IR;
        return *this;
    }
};
ifData ifbefore, ifafter;  // 锁存器的前后状态

类似的锁存器结构也用于ID/EX、EX/MEM和MEM/WB阶段，每个锁存器根据其位置包含不同的数据字段。

2.3 流水线控制逻辑

程序通过按钮控制时钟周期，每个按钮点击模拟一个时钟周期：

cpp复制void CnkcpuPipelineDlg::OnBnClickedButton2() {
    if (endState != END) {
        // 执行五个阶段
        m_pipeline.SetItemText(0, 5, WB());
        m_pipeline.SetItemText(0, 4, MEM());
        m_pipeline.SetItemText(0, 3, EX());
        m_pipeline.SetItemText(0, 2, ID());
        m_pipeline.SetItemText(0, 1, IF());

        // 更新锁存器状态
        ifbefore = ifafter;
        idbefore = idafter;
        exbefore = exafter;
        membefore = memafter;
        time++;
    }
}

3. 流水线阶段详细实现

3.1 取指阶段(IF)

取指阶段从指令存储器中读取指令，并处理控制冒险：

cpp复制CString CnkcpuPipelineDlg::IF() {
    if (ifbefore.IR == "11111111111111111111111111111111") {
        ifafter.IR = ifbefore.IR;
        return _T("NOP");
    }
    else {
        // 更新PC值
        CString strPC;
        strPC.Format(_T("%d"), m_PC);
        ifafter.PC = strPC;

        // 从内存获取指令
        CString code = m_program.GetItemText(m_PC / 4, 1);
        ifafter.IR = code.Left(8) + code.Mid(9, 8) + code.Mid(18, 8) + code.Right(8);

        // 处理分支和跳转
        if (ifbefore.IR.Left(6) == "000010" ||
            (ifbefore.IR.Left(6) == "000110" && idafter.A <= 0)) {
            m_PC = idafter.Imm;
            ifafter.IR = _T("000000") + ifafter.IR.Mid(6, 20) + _T("000000");
        }
        else {
            m_PC += 4;
        }
        return strPC;
    }
}

3.2 译码阶段(ID)

译码阶段解析指令并读取寄存器文件，同时处理数据冒险：

cpp复制CString CnkcpuPipelineDlg::ID() {
    if (time < 1) return _T("");

    // 处理NOP指令
    else if (ifbefore.IR.Left(6) == "000000" && ifbefore.IR.Right(6) == "000000" ||
             ifbefore.IR == "11111111111111111111111111111111") {
        idafter.IR = ifbefore.IR;
        return _T("NOP");
    }
    else {
        // 传递PC和IR
        idafter.PC = ifbefore.PC;
        idafter.IR = ifbefore.IR;

        // 读取寄存器文件
        idafter.A = m_Reg[bin2num(ifbefore.IR.Mid(6, 5))];
        idafter.B = m_Reg[bin2num(ifbefore.IR.Mid(11, 5))];
        idafter.C = m_Reg[bin2num(ifbefore.IR.Mid(16, 5))];
        idafter.Imm = bin2num(ifbefore.IR.Right(16));

        // 处理旁路转发(forwarding)
        // 从MEM阶段转发
        if ((memafter.IR.Left(6) == "000000" || memafter.IR.Left(6) == "100011") &&
            (idafter.IR.Left(6) == "000000" || idafter.IR.Left(6) == "100011" ||
             idafter.IR.Left(6) == "101011" || idafter.IR.Left(6) == "001000" ||
             idafter.IR.Left(6) == "000110") &&
            (memafter.IR.Mid(16, 5) == idafter.IR.Mid(6, 5))) {
            if (memafter.IR.Left(6) == "000000") idafter.A = memafter.ALUOutput;
            if (memafter.IR.Left(6) == "100011") idafter.A = memafter.LMD;
        }

        // 更多转发逻辑...

        return ifbefore.PC;
    }
}

3.3 执行阶段(EX)

执行阶段进行算术逻辑运算：

cpp复制CString CnkcpuPipelineDlg::EX() {
    if (time < 2) return _T("");

    // 处理NOP指令
    else if (idbefore.IR.Left(6) == "000000" && idbefore.IR.Right(6) == "000000" ||
             idbefore.IR == "11111111111111111111111111111111") {
        exafter.IR = idbefore.IR;
        return _T("NOP");
    }
    else {
        // 传递PC、IR和其他数据
        exafter.PC = idbefore.PC;
        exafter.IR = idbefore.IR;
        exafter.C = idbefore.C;
        exafter.Imm = idbefore.Imm;

        // 执行ALU操作
        if ((idbefore.IR.Left(6) == "000000" && idbefore.IR.Right(6) == "100000") ||
            idbefore.IR.Left(6) == "100011" || idbefore.IR.Left(6) == "101011") {
            exafter.ALUOutput = idbefore.A + idbefore.B;  // 加法运算
        }
        else if (idbefore.IR.Left(6) == "000000" && idbefore.IR.Right(6) == "101010") {
            exafter.ALUOutput = idbefore.A < idbefore.B ? 1 : 0;  // 比较运算
        }
        else if (idbefore.IR.Left(6) == "001000") {
            exafter.ALUOutput = idbefore.A + idbefore.Imm;  // 立即数加法
        }

        return idbefore.PC;
    }
}

3.4 访存阶段(MEM)

访存阶段处理内存读写操作：

cpp复制CString CnkcpuPipelineDlg::MEM() {
    if (time < 3) return _T("");

    // 处理NOP指令
    else if (exbefore.IR.Left(6) == "000000" && exbefore.IR.Right(6) == "000000" ||
             exbefore.IR == "11111111111111111111111111111111") {
        memafter.IR = exbefore.IR;
        return _T("NOP");
    }
    else {
        // 传递PC、IR和ALU结果
        memafter.PC = exbefore.PC;
        memafter.IR = exbefore.IR;
        memafter.ALUOutput = exbefore.ALUOutput;
        memafter.Imm = exbefore.Imm;

        // 加载指令(从内存读取)
        if (exbefore.IR.Left(6) == "100011") {
            CString numb = m_datamem.GetItemText(exbefore.ALUOutput, 2);
            memafter.LMD = _ttoi(numb);
        }
        // 存储指令(写入内存)
        else if (exbefore.IR.Left(6) == "101011") {
            CString n;
            n.Format(_T("%d"), exbefore.C);
            m_datamem.SetItemText(exbefore.ALUOutput, 1, num2bin(exbefore.C));
            m_datamem.SetItemText(exbefore.ALUOutput, 2, n);
        }

        return exbefore.PC;
    }
}

3.5 写回阶段(WB)

写回阶段将结果写回寄存器文件：

cpp复制CString CnkcpuPipelineDlg::WB() {
    if (time < 4) return _T("");

    // 处理程序结束
    else if (membefore.IR == "11111111111111111111111111111111") {
        endState = END;
        return _T("NOP");
    }
    // 处理NOP指令
    else if (membefore.IR.Left(6) == "000000" && membefore.IR.Right(6) == "000000") {
        return _T("NOP");
    }
    else {
        // 寄存器-寄存器操作
        if (membefore.IR.Left(6) == "000000") {
            m_Reg[bin2num(membefore.IR.Mid(16, 5))] = membefore.ALUOutput;
        }
        // 立即数操作
        else if (membefore.IR.Left(6) == "001000") {
            int a = bin2num(membefore.IR.Mid(11, 5));
            m_Reg[a] = membefore.ALUOutput;
        }
        // 加载操作
        else if (membefore.IR.Left(6) == "100011") {
            m_Reg[bin2num(membefore.IR.Mid(16, 5))] = membefore.LMD;
        }
        // 其他立即数操作
        else if (membefore.IR.Left(6) == "001111" || membefore.IR.Left(6) == "100000") {
            m_Reg[bin2num(membefore.IR.Mid(11, 5))] = membefore.Imm;
        }

        UpdateData(FALSE);
        return membefore.PC;
    }
}

4. 冒险处理机制

4.1 数据冒险与旁路转发

数据冒险发生在当一条指令需要用到前一条指令的结果，但该结果还未写回寄存器文件时。本程序实现了完整的旁路转发机制来解决这类冒险：

cpp复制// 从MEM阶段转发到ID阶段
if ((memafter.IR.Left(6) == "000000" || memafter.IR.Left(6) == "100011") &&
    (idafter.IR.Left(6) == "000000" || idafter.IR.Left(6) == "100011" ||
     idafter.IR.Left(6) == "101011" || idafter.IR.Left(6) == "001000" ||
     idafter.IR.Left(6) == "000110") &&
    (memafter.IR.Mid(16, 5) == idafter.IR.Mid(6, 5))) {
    if (memafter.IR.Left(6) == "000000") idafter.A = memafter.ALUOutput;
    if (memafter.IR.Left(6) == "100011") idafter.A = memafter.LMD;
}

4.2 控制冒险处理

控制冒险发生在分支和跳转指令时，程序通过以下方式处理：

  1. 在IF阶段检测到分支/跳转指令时，根据ID阶段的判断结果更新PC
  2. 插入NOP指令（将控制位置0）来清除错误取指的指令
cpp复制// 处理分支和跳转
if (ifbefore.IR.Left(6) == "000010" ||
    (ifbefore.IR.Left(6) == "000110" && idafter.A <= 0)) {
    m_PC = idafter.Imm;
    ifafter.IR = _T("000000") + ifafter.IR.Mid(6, 20) + _T("000000");
}

4.3 载入-使用冒险

当载入指令(lw)的目标寄存器被下一条指令作为源寄存器使用时，会产生一个时钟周期的停顿：

cpp复制// 检测载入-使用冒险
if ((idbefore.IR.Left(6) == "100011" &&
     ifbefore.IR.Left(6) == "101011" &&
     (idbefore.IR.Mid(16, 5) == ifbefore.IR.Mid(6, 5) ||
      idbefore.IR.Mid(16, 5) == ifbefore.IR.Mid(11, 5) ||
      idbefore.IR.Mid(16, 5) == ifbefore.IR.Mid(16, 5))) ||
    // 其他情况...
   ) {
    ifafter = ifbefore;
    idafter.IR = _T("000000") + idafter.IR.Mid(6, 20) + _T("000000");
}

5. 应用实例：排序程序演示

程序附带了一个完整的排序程序演示，展示了流水线在实际应用中的工作过程：

5.1 汇编程序代码

assembly复制.data
value: .word 29,23,35,50,15,34,5,41,53,13,86,20,4,6,15,71,8,52,19,37
.text
main: add $s7,$zero,$zero
la $a2,value
p1: lw $a0,($a2+$s7)
blez $a0,p6
addi $s6,$s7,1
p2: lw $a0,($a2+$s7)
lw $a1,($a2+$s6)
blez $a1,p3
slt $t0,$a0,$a1
blez $t0,p5
sw $a0,($a2+$s6)
sw $a1,($a2+$s7)
p5: addi $s6,$s6,1
j p2
p3: addi $s7,$s7,1
j p1
p6: #end with a blank line

5.2 机器码表示

code复制00000000 00000000 10111000 00100000
10000000 00000110 00000000 00000000
10001100 11010111 00100000 00000000
00011000 10000000 00000000 01000000
00100010 11110110 00000000 00000001
10001100 11010111 00100000 00000000
10001100 11010110 00101000 00000000
00011000 10100000 00000000 00111000
00000000 10000101 01000000 00101010
00011001 00000000 00000000 00110000
10101100 11010110 00100000 00000000
10101100 11010111 00101000 00000000
00100010 11010110 00000000 00000001
00001000 00000000 00000000 00010100
00100010 11110111 00000000 00000001
00001000 00000000 00000000 00001000
11111111 11111111 11111111 11111111

5.3 数据存储器初始化

code复制00000000 00011101
00000000 00010111
00000000 00100011
00000000 00110010
00000000 00001111
00000000 00100010
00000000 00000101
00000000 00101001
00000000 00110101
00000000 00001101
00000000 01010110
00000000 00010100
00000000 00000100
00000000 00000110
00000000 00001111
00000000 01000111
00000000 00001000
00000000 00110100
00000000 00010011
00000000 00100101

6. 程序界面与操作

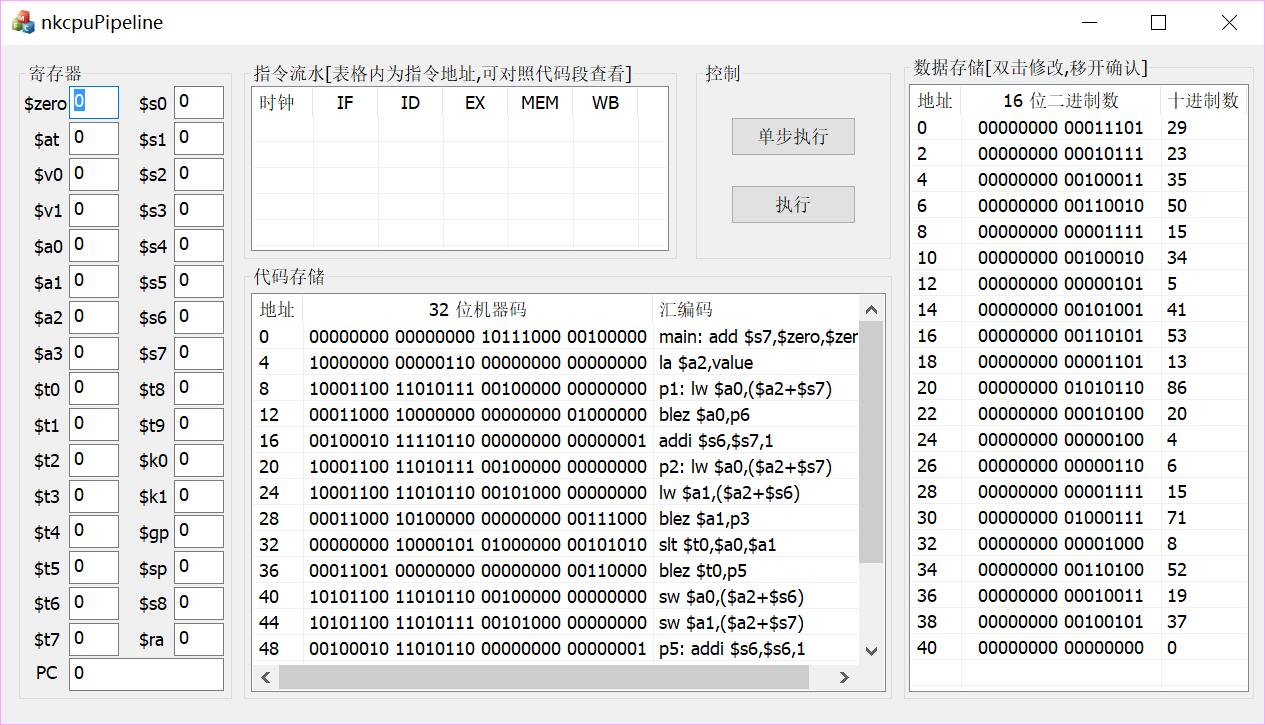

6.1 主界面

程序主界面分为几个主要部分：

  • 指令存储器：显示程序代码
  • 数据存储器：显示数据内容
  • 寄存器文件：显示寄存器当前值
  • 流水线状态：显示各阶段当前处理的指令

程序主界面

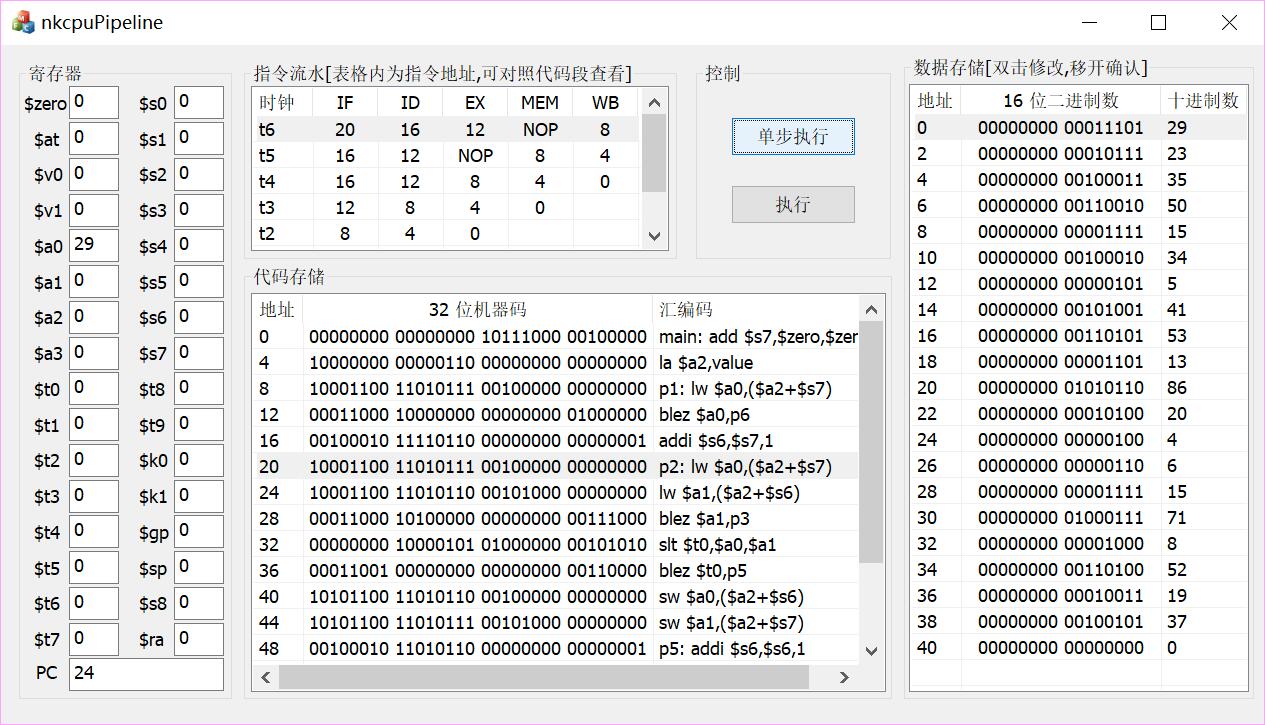

6.2 单步执行

通过"单步执行"按钮，可以逐步观察流水线的工作过程：

单步执行界面

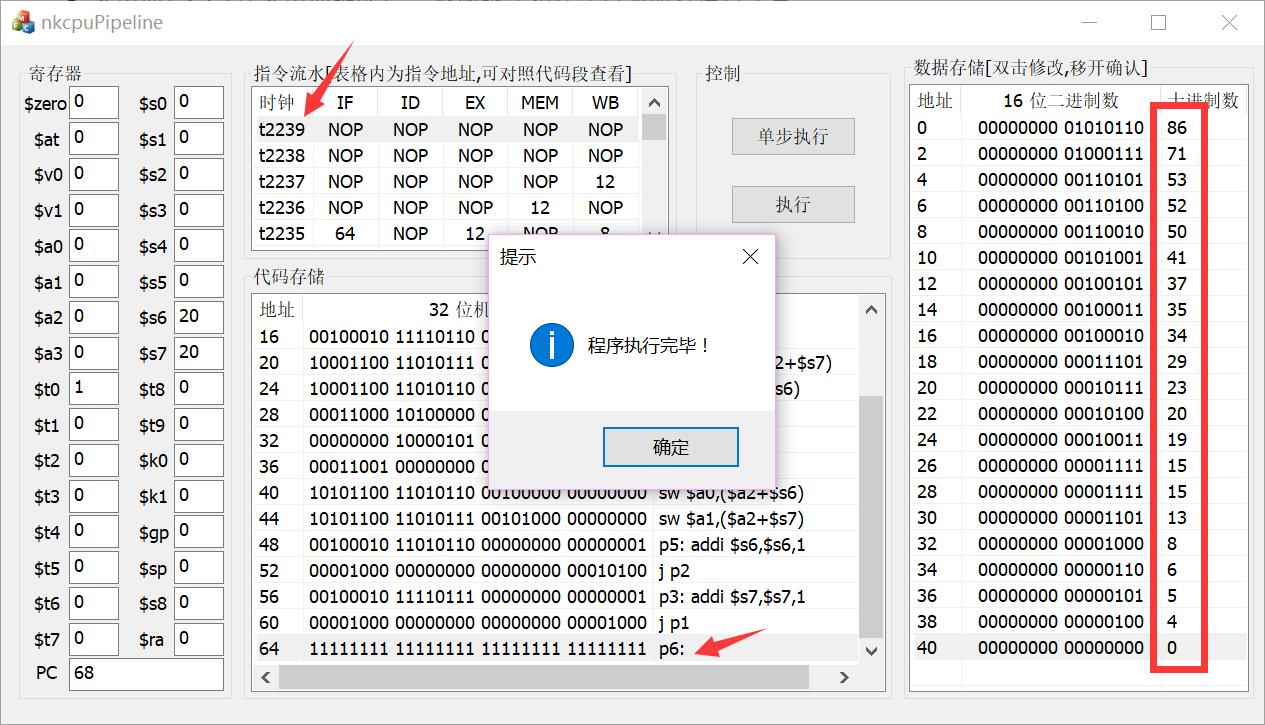

6.3 连续执行

点击"执行"按钮可以让程序连续运行，直到排序完成：

执行完成界面

7. 开发经验与技巧

7.1 调试技巧

  1. 分阶段验证：先单独测试每个流水线阶段的正确性，再组合测试
  2. 可视化辅助：在界面上高亮显示当前活跃的指令和数据
  3. 日志输出：记录每个时钟周期各锁存器的状态变化

7.2 性能优化

  1. 减少字符串操作：原始实现中大量使用CString，可以改用更高效的数据类型
  2. 简化转发逻辑：重构转发检测条件，减少重复判断
  3. 预计算常用值：如指令字段位置等可以预先计算存储

7.3 常见问题解决

  1. 指令字段解析错误：

    • 确保正确提取指令的各个字段（opcode、rs、rt、rd等）
    • 使用位操作代替字符串操作可以提高效率

  2. 数据冒险处理不全：

    • 检查所有可能的转发路径是否都被覆盖
    • 特别注意MEM到EX的转发和WB到ID的转发

  3. 控制冒险处理不当：

    • 确保分支判断逻辑正确
    • 正确处理延迟槽指令

8. 教学应用建议

这个仿真程序非常适合用于计算机体系结构课程的教学演示：

  1. 基础概念讲解：

    • 展示五段流水线的基本工作原理
    • 解释时钟周期与指令吞吐量的关系

  2. 冒险现象演示：

    • 通过特定指令序列展示数据冒险和控制冒险
    • 对比有/无旁路转发时的执行效率差异

  3. 性能分析：

    • 计算不同程序片段的CPI（每条指令周期数）
    • 分析流水线停顿对性能的影响

  4. 扩展实验：

    • 让学生尝试添加新的指令类型
    • 修改转发逻辑观察对性能的影响
    • 实现更复杂的分支预测机制

9. 可能的改进方向

  1. 支持更多指令类型：

    • 添加乘除法指令
    • 支持浮点运算指令

  2. 增强可视化：

    • 图形化展示流水线各阶段的状态
    • 动画演示数据流动和转发过程

  3. 性能分析工具：

    • 自动统计CPI、停顿周期数等指标
    • 生成执行时间与指令数的关系图

  4. 高级特性：

    • 实现超标量流水线
    • 添加动态分支预测
    • 支持乱序执行

这个流水线仿真程序从最初的简单实现到现在的完整版本，经历了多次重构和优化。在实际教学使用中，它有效地帮助学生理解了流水线的工作原理和各种冒险的处理机制。���过可视化界面，抽象的概念变得直观可见，大大提高了教学效果。

内容推荐

西门子840D SL系统调试秘籍与实战技巧
数控系统调试是高端制造领域的核心技术，涉及硬件配置、参数优化和PLC编程等多个层面。西门子840D SL作为工业自动化领域的标杆系统，其调试过程直接影响加工精度和设备稳定性。通过模块化文档学习，工程师可以掌握从基础连接到高级优化的完整知识体系，特别是伺服驱动参数联动调整和故障树分析等实用技术。这些方法在航空航天、汽车制造等对精度要求极高的场景中具有重要价值，能有效解决轮廓监控报警、热变形补偿等典型工程问题。本文分享的优化参数组和PLC安全编程规范，均经过五轴联动机床等实际项目验证，轮廓误差可控制在0.008mm以内。
AI计算芯片算力解析：NVIDIA与华为昇腾对比
AI计算芯片是现代深度学习和高性能计算的核心硬件，其算力直接影响模型训练和推理的效率。算力通常以TFLOPS（浮点运算次数/秒）或TOPS（整数运算次数/秒）衡量，不同精度（如FP32、FP16、INT8）适用于不同场景。NVIDIA凭借CUDA生态和Tensor Core技术占据市场主导，而华为昇腾则通过自研架构和CANN异构计算实现突破。本文以NVIDIA H100和华为昇腾970为例，解析其算力特性、架构创新及适用场景，帮助开发者在AI项目中做出更优的硬件选型决策。
STM32F103在扫地机器人控制系统中的开发实践
嵌入式系统开发中，STM32系列微控制器因其高性能和丰富的外设接口被广泛应用于智能硬件控制。基于Cortex-M3内核的STM32F103通过硬件PWM、多路ADC和通信接口，能够高效处理电机控制、传感器数据采集等实时任务。在物联网设备开发场景下，合理的任务调度与低功耗设计尤为关键。本文以某米扫地机器人项目为例，详细解析了如何利用STM32F103实现包括SLAM路径规划、多传感器融合在内的完整嵌入式控制系统，其中涉及的PWM死区控制、内存优化等工程实践对同类智能硬件开发具有普适参考价值。
现代GPU架构解析：从流处理器到显存系统
GPU架构作为并行计算的核心载体，其设计哲学与CPU有着本质区别。基于SIMT（单指令多线程）的执行模型，现代GPU通过集成数千个流处理器来实现惊人的并行计算能力。显存系统作为数据高速公路，GDDR6和HBM等技术的演进不断突破带宽瓶颈。在图形渲染与通用计算领域，合理利用多级缓存和共享内存可以显著提升性能。以NVIDIA Ada Lovelace和AMD RDNA3为代表的现代架构，通过流处理器集群和无限缓存等创新设计，为AI训练、光线追踪等前沿应用提供了强大算力支撑。
STM32离线语音识别智能家居系统设计与实现
嵌入式系统中的离线语音识别技术通过本地处理语音指令，解决了云端方案存在的网络依赖和隐私安全问题。基于STM32单片机的实现方案采用模块化设计，包含语音识别模块、执行机构和人机交互组件，通过分层软件架构实现低耦合高扩展性。该技术特别适合智能家居控制场景，能够以低成本实现灯光、窗帘等设备的语音控制，实测识别准确率达92%，响应时间小于1秒。项目采用LD3320语音识别芯片和常见执行机构，总成本控制在200元以内，为开发者提供了可复用的嵌入式语音控制解决方案。
STM32驱动LCD1602：从CubeMX配置到Proteus仿真全攻略
LCD1602作为嵌入式系统中最常用的人机交互模块，其驱动原理基于并行通信协议和精确的时序控制。通过STM32的GPIO模拟接口时序，开发者可以灵活实现字符显示功能。在工程实践中，使用STM32CubeMX工具能快速完成引脚配置和时钟初始化，而Proteus仿真则提供了无硬件依赖的验证环境。针对LCD1602常见的显示异常问题，需要特别注意初始化序列的完整性和时序参数的准确性。本方案采用HAL库结合寄存器级优化，既保证了开发效率又实现了性能提升，特别适合智能家居控制面板、工业仪表显示等嵌入式应用场景。
SPI接口原理与DSP应用实践详解
SPI（Serial Peripheral Interface）是一种高速同步串行通信协议，广泛应用于嵌入式系统与外围设备的连接。其核心原理基于主从架构的同步时钟机制，通过MOSI、MISO、SCK和CS四线制实现全双工通信。在DSP开发中，SPI接口常用于连接传感器、存储芯片等外设，特别是在电机控制系统中发挥关键作用。SPI的配置涉及时钟极性、相位、波特率等关键参数，需要与从设备严格匹配。通过FIFO功能可提升数据传输效率，而合理的中断处理机制则能优化系统实时性。掌握SPI接口技术对嵌入式开发工程师至关重要，尤其在工业自动化、电机控制等实时性要求高的应用场景中。
智能驾驶中的PID控制与超车轨迹跟踪技术
PID控制作为经典的控制算法，在工业自动化和智能驾驶领域有着广泛应用。其核心原理是通过比例、积分、微分三个环节的协同作用，实现对系统偏差的快速修正和稳定控制。在智能驾驶系统中，PID控制器常用于车辆轨迹跟踪和速度控制，特别是在超车等复杂场景下，能够精确调节方向盘转角和油门刹车，确保车辆安全完成变道动作。现代工程实践中，PID算法常结合抗积分饱和、不完全微分等优化技术，并融入多传感器数据融合、参数自适应等高级策略，以适应不同路况和车速条件。超车轨迹跟踪作为典型的控制场景，充分展现了PID在实时性、稳定性和适应性方面的技术价值。
BIMBase C++二次开发实战：从环境搭建到性能优化
BIM（建筑信息模型）技术作为建筑行业数字化转型的核心引擎，其二次开发能力直接决定了软件工具的定制化程度与工程效率。基于COM组件技术的C++开发方案，既能满足工业级软件的性能需求，又能深度调用平台底层API。通过空间索引优化、并行计算等技术手段，可有效解决大型模型处理时的性能瓶颈问题。在国产BIMBase平台开发实践中，合理运用参数化构件开发和机器学习集成等方案，已在地铁站管综校验、数据中心管线避让等场景实现效率提升300%-400%的典型效果，验证了自主可控技术路线的工程价值。
Windows下WSL2+Clion搭建ESP-IDF开发环境指南
嵌入式开发中，交叉编译工具链的配置是关键环节。通过Windows Subsystem for Linux 2(WSL2)可以构建接近原生Linux的开发环境，完美支持ESP-IDF等嵌入式框架的编译需求。结合Clion这一智能C/C++ IDE，开发者能获得代码补全、重构和调试等现代化开发体验。在物联网(IoT)设备开发场景中，这种组合方案解决了Windows平台驱动兼容性问题，同时通过USB/IP协议实现硬件调试功能。实际测试表明，相比纯Windows或虚拟机方案，该环境编译速度提升40%，特别适合ESP32-S3等芯片的开发调试。
磁悬浮轴承技术解析：磁液双悬浮与无传感器控制
磁悬浮轴承技术通过电磁力实现无接触支撑，是机械系统革命性的创新。其核心原理是利用电磁场产生可控悬浮力，相比传统轴承可显著降低摩擦损耗，提升设备效率和使用寿命。在工业自动化、精密制造等领域，磁悬浮技术能实现超高转速（5万转/分钟以上）和微米级定位精度。当前技术发展聚焦两个方向：磁液双悬浮轴承结合电磁悬浮与流体动压悬浮优势，采用特制磁流变液实现刚度提升40%；无传感器磁轴承通过电流纹波解析技术，无需位移传感器即可保持±2μm精度。这些创新使磁悬浮技术在超精密机床、离心压缩机等场景展现巨大价值。
锂电池电力电子系统仿真与DTC控制实践
电力电子系统仿真是现代电机控制开发的核心环节，通过建立精确的数学模型可以预测系统行为并优化控制策略。锂电池作为关键储能元件，其非线性特性建模需要综合考虑SOC-OCV曲线、内阻变化等参数。双向DC-DC变换器采用Buck-Boost拓扑实现能量双向流动，配合双闭环控制策略确保稳定运行。直接转矩控制(DTC)技术通过磁链和转矩滞环控制，无需坐标变换即可实现永磁同步电机的高动态响应。在Simulink仿真环境中，合理设置仿真步长、采用子系统独立验证等方法能有效提升复杂电力电子系统的开发效率。本文以锂电池-双向变换器-电机驱动系统为例，详细解析了系统建模、控制算法实现和调试优化的完整流程。
C#与Modbus实现伺服电机控制的开发实践
Modbus作为工业自动化领域最广泛应用的通信协议之一，其简单可靠的特性使其成为设备互联的基础标准。通过RTU/TCP协议实现伺服控制，可以突破传统PLC的局限性，结合PC的强大计算能力处理复杂运动控制算法。在技术实现层面，C#配合WinForm框架能快速构建直观的人机界面，NModbus库则提供了完善的协议栈支持。这种方案特别适合需要灵活控制逻辑的中小型非标设备，如包装机械、电子装配线等场景。通过合理的寄存器映射和状态机设计，开发者可以实现±0.1mm级的高精度定位控制，同时利用批量读写等优化手段确保通信实时性。
电感基础原理与电路设计应用全解析
电感作为电子电路中的核心被动元件，其物理本质是导线线圈产生的电磁感应现象。根据法拉第定律，变化的电流会产生自感电动势，形成对电流变化的阻碍特性（di/dt），这种特性不同于电阻的能量消耗，而是表现为磁能存储（W=½LI²）。在工程实践中，电感广泛应用于开关电源的储能环节（Buck/Boost拓扑）、EMI滤波以及高频信号处理。理解电感的饱和电流、自谐振频率等关键参数，对电源设计中的电感选型至关重要。通过分析LC滤波器设计实例可见，合理选择电感量与电容值的匹配关系，能有效实现特定频段的信号处理需求。
35kV三段式电流保护仿真设计与MATLAB实现
继电保护是电力系统安全运行的核心技术，其核心原理是通过电流、电压等电气量的突变检测故障。三段式电流保护作为经典方案，通过瞬时速断、限时速断和过电流保护的阶梯配合，实现故障的选择性切除。在MATLAB仿真环境下构建35kV电网模型时，需特别注意电源阻抗、线路参数等系统建模要点。工程实践中，保护定值的计算校验直接关系到停电范围控制，例如通过1.1-1.3倍的可靠系数确保选择性。该技术广泛应用于变电站设计，能有效解决70%以上的相间短路故障问题，其中限时速断与下级保护的配合尤为关键。
RISC-V单周期CPU设计：从原理到实践
RISC-V作为一种开源指令集架构，正在重塑处理器设计的教育与实践。其模块化设计理念允许从最基础的单周期CPU开始构建，这种每个时钟周期执行一条指令的设计虽然效率不高，但能清晰展现取指、译码、执行等计算机核心工作原理。在FPGA开发中，通过SystemVerilog等硬件描述语言实现时，需要特别注意存储器的时序设计，例如本案例中采用Xilinx Block Memory Generator构建的指令存储器模块，既保证了单周期读取的时序要求，又通过哈佛架构避免了结构冲突。这类教学项目通常配套完整的仿真验证环境，包括Vivado工具链支持和测试程序加载机制，是学习计算机体系结构的理想起点。随着对基础原理的掌握，可以逐步扩展到流水线优化、缓存设计等进阶主题，最终实现完整的RISC-V处理器。
双电机电动汽车Cruise仿真与Matlab DLL联合开发实践
电动汽车动力系统仿真是整车开发的关键环节，尤其随着双电机四驱架构的普及，对高精度建模提出更高要求。通过DLL联合仿真技术，可实现Cruise与Matlab/Simulink的高效协同，在保护算法知识产权的同时提升计算效率。该方案特别适用于电机矢量控制(FOC)验证、再生制动协调等复杂场景，能有效缩短开发周期。典型实现包含Cruise整车模型、Matlab控制算法和接口层三大组件，其中1ms采样周期设置和SSE指令集优化是保证实时性的关键。在工程实践中，这种联合仿真方法已帮助团队将扭矩分配策略验证周期从3周缩短到5天，并实现能耗降低2.3%的优化效果。
五相永磁同步电机容错控制技术与实践
永磁同步电机(PMSM)作为高效能电机代表，其多相拓扑结构赋予天然的容错能力。通过Clarke变换和SVPWM调制等核心技术，可实现电机在故障工况下的稳定运行。五相PMSM相比传统三相电机，在单相开路时仍能通过重构坐标变换矩阵和优化矢量控制策略维持性能。工程实践中，自适应PI调节和死区补偿技术能有效降低转矩脉动，实测数据显示可将故障瞬态响应时间缩短40%。这类容错控制技术在电动汽车、航空航天等高可靠性领域具有重要应用价值，特别是结合模型预测控制(MPC)等先进算法后，能进一步提升系统鲁棒性。
Linux Mailbox机制：原理、实现与驱动开发实战
进程间通信(IPC)是Linux内核开发的核心技术之一，其中Mailbox作为一种轻量级通信机制，在嵌入式系统和驱动开发中广泛应用。Mailbox通过硬件抽象层实现不同处理器核心或硬件模块之间的门铃式通信，其工作原理类似于信箱系统，具有低延迟、高效率的特点。在技术实现上，Mailbox依赖数据寄存器、状态寄存器和中断控制逻辑完成消息传递，常见于ARM架构SoC的核间通信场景。本文以Rockchip RK3399为例，深入解析Mailbox的硬件实现原理、Linux内核框架及驱动开发技巧，涵盖设备树配置、中断处理、性能优化等工程实践内容，并对比分析其与共享内存、总线协议等其他IPC机制的差异。对于从事嵌入式Linux开发的工程师，掌握Mailbox机制能够有效解决协处理器通信、视频编解码协同处理等典型问题。
SMU冬季学期高效学习策略与资源管理指南
时间管理和团队协作是现代教育体系中的核心能力，尤其在密集型学期中更为关键。通过番茄工作法等时间管理技术，可以有效应对课程密集的挑战，而建立明确的沟通规范和协作流程则能提升跨文化团队效率。在学术资源利用方面，图书馆电子资源预约系统和文献管理工具如Zotero的应用，能大幅提升研究效率。这些方法特别适用于类似SMU冬季学期的高强度学习环境，其中时间管理工具与团队协作平台的战略部署，已被证明能显著提升学生的学术表现和项目完成质量。
已经到底了哦
精选内容
1 Qt开发高效文件搜索工具：多线程与正则优化实践2 MMC低频运行中的高频注入法优化与实践3 三相模型预测控制逆变器原理与工程实践4 Mac开发者指南：Xcode与MySQL的高效连接方案5 RK3588三路CAN总线实现与配置详解6 STM32G0时钟安全系统(CSS)原理与实战解析7 Buck芯片改造负压电源的设计与实践8 直流无刷电机双环控制系统设计与优化实践9 西门子S7-1200 Modbus RTU轮询程序设计与优化10 基于51单片机的低成本汽车尾气检测系统设计
热门内容
1 Unitree Go2四足机器人运动控制开发实战2 飞腾平台高精度定时器优化与实时内核构建实践3 Multisim电路仿真核心技巧与实战应用4 UUV编队PID控制设计与Matlab实现5 STM32开发环境搭建与烧录实战指南6 哈佛结构与DSP处理器：体系架构解析与应用7 LED照明技术：从PN结原理到工程实践全解析8 Tower I3C Host Adapter实战指南与开发技巧9 无人机双冗余飞控系统设计与实现详解10 SL3062芯片解析：60V降压方案与电源管理优化
最新内容
斐讯N1盒子刷Armbian系统及蓝牙配置全攻略
ARM架构设备因其低功耗和高性能特点，在嵌入式系统和物联网领域广泛应用。通过Linux发行版如Armbian的深度优化，这些设备能够实现完整的服务器功能。本文以斐讯N1盒子为例，详细介绍如何通过Armbian系统将其变身为多功能Linux服务器，重点解决蓝牙模块的驱动配置、设备配对和性能优化问题。内容涵盖硬件识别、服务配置、音频质量提升等实用技巧，并针对CSR8510等主流蓝牙适配器提供兼容性方案。这些技术不仅适用于家庭自动化中心搭建，也可扩展至物联网数据采集等场景，为开发者提供了一套完整的ARM设备蓝牙解决方案。
STM32水质监测系统开发：低成本全栈方案
水质监测系统通过传感器网络实时采集PH值、TDS、浊度等关键指标，其核心原理是将模拟信号经ADC转换后，通过嵌入式算法进行温度补偿和滑动滤波处理。这类系统在物联网架构中属于边缘计算节点，采用STM32等MCU实现本地数据处理可显著降低云端负载。从工程实践看，合理的PCB布局（如模拟/数字信号隔离）和传感器分时供电策略能有效提升测量精度。本方案创新性地将ESP8266 WiFi模块与多传感器融合，为水产养殖等场景提供了一套成本不足200元的无线监测方案，其中PH-4502C等工业级传感器的选型经验尤其值得中小型项目参考。
CIU32L051 MCU LCD驱动功耗优化实践
LCD驱动作为嵌入式系统的重要组成部分，其功耗优化直接影响电池供电设备的续航能力。时分割驱动法通过COM和SEG电压组合控制像素，但Duty数、Bias电压等参数会显著影响整体功耗。在低功耗MCU如CIU32L051中，实测显示静态模式(Static)电流仅15μA，而1/4 Duty模式可达68.9μA。通过硬件设计优化（如降低LCD容抗）和软件配置技巧（如分区域驱动），可有效平衡显示效果与功耗。对于智能温控器等便携设备，合理的模式组合能延长续航至13个月，比单一模式更高效。
三种MPCC电机电流控制方法对比与实践
模型预测控制(MPC)是处理多变量耦合系统的先进控制策略，其核心是通过系统模型预测未来状态并优化控制输入。在电机控制领域，MPC特别适合解决电流环控制的非线性问题。基于预测模型的无差拍控制(MPCC)通过电压矢量枚举和代价函数优化，实现了比传统PI控制更优越的动态性能。本文重点对比分析三矢量MPCC、占空比MPCC和传统MPCC三种实现方案，从原理推导到DSP工程实现，详细探讨了不同方法在计算复杂度、电流THD和动态响应等关键指标上的差异。实验基于TI C2000系列DSP平台，验证了这些方法在永磁同步电机(PMSM)控制中的实际效果，为工业应用中的算法选型提供了重要参考。
GESP C++二级认证核心考点与应试技巧解析
指针和循环结构是C++编程中的基础概念，理解其原理对掌握编程至关重要。指针通过内存地址直接操作数据，涉及声明、初始化和解引用等操作，而循环结构则通过条件控制实现重复执行。这些技术在实际开发中广泛应用于数据处理、算法实现等场景。GESP C++二级认证重点考察这些核心能力，特别是内存管理和流程控制的进阶应用。通过分析典型题目如指针运算和嵌套循环，可以帮助学习者深入理解编程概念，避免常见错误。掌握这些基础技术不仅能提升代码质量，也是进一步学习数据结构和算法的关键。
嵌入式C编程：高效筛选特定数字的算法优化
在嵌入式系统开发中，数字筛选算法是常见的基础编程任务。其核心原理是通过数学特性（如模运算、数字位特征）减少不必要的计算。这类优化在资源受限的嵌入式环境中尤为重要，能显著提升实时系统的性能。以筛选200-400范围内能被3整除且个位为7的整数为例，通过分析数字的数学特征，可将循环次数从200次优化至20次，效率提升10倍。这种算法优化技巧广泛应用于传感器数据处理、通信协议解析等嵌入式场景，是嵌入式C编程中的经典实践。
基于RP2040的MicroPython环境监测器开发指南
嵌入式系统开发中，微控制器（如RP2040）与传感器（如DHT11）的组合是实现物联网应用的常见方案。通过I2C总线连接OLED显示屏，开发者可以构建实时环境监测系统。这种技术方案在智能家居和实验室监测场景中具有显著优势，既能实现低成本部署（约50元物料成本），又能通过MicroPython灵活扩展功能。项目实践表明，合理运用GPIO控制和电源管理技术，可使系统在电池供电下稳定运行200小时以上。
电动汽车双向充电桩系统设计与控制技术详解
双向充电技术是电动汽车与电网互动（V2G）的核心支撑，通过AC/DC和DC/DC变换实现能量的双向流动。其核心在于三相桥式变换电路和Buck-Boost电路的设计，采用SVPWM调制技术可提升15%的电压利用率。在控制策略上，电压电流双闭环设计结合CC-CV充电算法，能有效管理电池充放电过程。该技术不仅支持电网调峰填谷，还能提升新能源消纳能力，是构建智能电网的关键设备。实际应用中需特别关注EMI设计、散热优化以及各类保护电路的实现，确保系统安全可靠运行。
虚拟磁链直接功率控制技术解析与工程实践
虚拟磁链直接功率控制(VF-DPC)是电网变流器控制领域的重要技术突破，通过构建虚拟磁链观测器实现无电网电压传感器控制。该技术采用定频SVPWM调制策略，相比传统滞环控制能显著降低开关损耗并改善THD性能。在电力电子系统设计中，磁链观测和坐标变换是实现精准控制的核心，需要特别注意离散化积分和高通滤波处理。工程实践中，VF-DPC特别适用于光伏并网、电机驱动等对电能质量和开关损耗要求严格的场景，实测数据显示可降低30%开关损耗同时保持THD低于3%。
STM32C8T6 CubeMX配置详解与实战技巧
STM32CubeMX作为ST官方推出的图形化配置工具，通过自动生成初始化代码显著提升嵌入式开发效率。其核心原理是基于芯片外设寄存器进行可视化配置，开发者无需手动编写底层驱动代码。在嵌入式系统开发中，时钟树配置、GPIO初始化和中断管理是三大关键技术难点。以STM32C8T6这款经典Cortex-M3内核MCU为例，合理配置HSE时钟源和PLL倍频参数可获得72MHz系统主频，通过NVIC设置中断优先级分组能优化实时性。这些配置技巧在物联网终端、工业控制等场景具有重要应用价值。本文特别针对USART通信和TIM定时器PWM输出等热门外设，结合DMA传输和低功耗模式等热词，提供从基础配置到性能优化的完整解决方案。
已经到底了哦
@2026 北京创新乐知网络技术有限公司 京ICP备19004658号-18
