1. NIC400 Flow生成工具概述
NIC400是ARM公司推出的一款高性能片上互连IP，广泛应用于各种SoC设计中。作为互连架构的核心组件，NIC400的性能直接影响到整个系统的吞吐量和延迟表现。在芯片设计流程中，工程师需要通过NIC400配置工具生成符合项目需求的互连架构，而Parameter、Timing Closure和Buffering等配置窗口则是这一过程中的关键环节。
我在多个芯片项目中负责NIC400的配置和集成工作，深刻体会到这些配置选项对最终系统性能的影响。本文将基于实际项目经验，详细解析这些配置窗口的功能和使用技巧，帮助读者避开我在实践中踩过的那些"坑"。
2. Parameter窗口深度解析
2.1 Node Number配置原理
Node Number是NIC400架构中最重要的参数之一，它决定了GPV（Global Performance View）访问时的路由节点。在实际项目中，我曾遇到因Node Number配置不当导致性能分析工具无法正确识别数据路径的问题。
Node Number的分配需要遵循以下原则：
- 每个端口必须有唯一的Node Number
- 主从设备间的Node Number需要保持连续性
- 复杂拓扑结构中需要预留扩展空间
提示：建议在项目初期就规划好Node Number的分配方案，避免后期因节点冲突导致的架构重构。
2.2 SAS机制配置实践
Single Active Slave（SAS）机制是CDAS（Complex Distributed Arbitration Scheme）的重要补充，它能有效优化多主设备访问同一从设备时的仲裁效率。在配置SAS时，需要注意：
- SAS选项默认隐藏，需要在Options中手动开启
- 启用SAS后，需要检查从设备的响应延迟是否满足要求
- 在混合流量场景下，SAS可能影响公平性，需要权衡使用

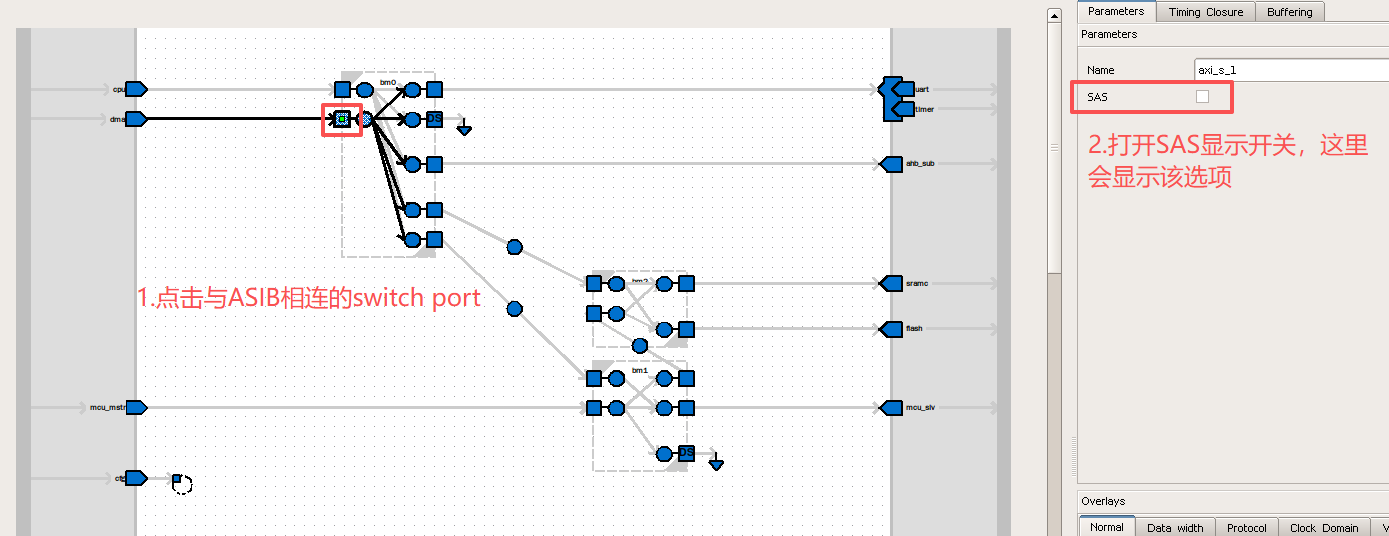

我在一个视频处理芯片项目中，通过合理配置SAS机制，将DDR控制器的访问效率提升了约15%。具体配置界面如下：
3. Timing Closure窗口实战指南
3.1 Register Slice插入策略
Timing Closure窗口提供了三种Register Slice插入机制，每种机制适用于不同的场景：
| 选项 | 适用场景 | 优缺点 |
|---|---|---|
| absent | 时序宽松的短路径 | 节省面积但时序收敛困难 |
| present | 关键时序路径 | 确保时序但增加面积和延迟 |
| time_closure | 需要后期调整的路径 | 灵活但需要额外维护 |
在配置时，我通常会采用以下策略：
- 对时钟域交叉路径强制使用present
- 对长走线路径使用time_closure以便后期调整
- 仅在已验证的短路径上使用absent
3.2 端口配置的双重性
ASIB/AMIB同时具有Slave Port和Master Port配置栏的设计常让初学者困惑。这种设计实际上反映了真实芯片中的两种时序挑战：
- 外部设备到接口模块的路径（External Path）
- 接口模块到交换矩阵的路径（Internal Path）
在28nm工艺的一个项目中，我们曾因忽略Internal Path的时序配置导致芯片无法达到目标频率。教训是：必须同时检查两种路径的配置，特别是当接口模块工作在高速时钟域时。
4. Buffering窗口优化技巧
4.1 FIFO深度计算原理
Buffering窗口允许配置不同深度的FIFO，典型的深度6并非随意选择，而是基于以下计算：
code复制FIFO深度 ≥ (写时钟频率/读时钟频率) × 突发长度
对于常见的2:1时钟域交叉，6的深度可以确保：
- 避免bubble现象
- 维持最大理论带宽的95%以上
- 控制合理的面积开销
4.2 Tidemark机制实战
Tidemark机制解决了地址/数据相位不一致导致的带宽浪费问题。配置时需要注意：
- 水线深度应与从设备的处理能力匹配
- 过高的水线会增加延迟
- 在实时性要求高的路径上慎用
我在一个AI加速器项目中，通过动态调整Tidemark深度（从默认4调整到8），将DDR访问效率提升了22%，但同时增加了约5ns的延迟。
5. Overlays窗口的多视角分析
Overlays窗口提供了多种视角来观察微架构，这对复杂系统的调试至关重要。以下是我总结的三种最有用的视图：
- 协议转换视图：清晰显示AXI3/AXI4/AXI5协议转换点
- 位宽转换视图：标识所有数据位宽转换节点
- 时钟域视图：用不同颜色区分时钟域边界
在调试一个PCIe到DDR的数据路径问题时，正是通过时钟域视图快速定位到了一个缺失的CDC（Clock Domain Crossing）同步器。
6. 常见问题排查手册
6.1 典型配置错误
-
Node Number冲突：
- 症状：GPV工具报路由错误
- 解决方案：检查并重新分配Node Number
-
Register Slice缺失：
- 症状：时序报告显示关键路径违例
- 解决方案：在长路径上添加Register Slice
-
FIFO深度不足：
- 症状：性能测试显示带宽低于预期
- 解决方案：增加FIFO深度或优化突发长度
6.2 性能优化技巧
- 对高带宽路径优先使用full Register Slice配置
- 在多主设备场景下合理启用SAS机制
- 定期使用Overlays视图验证架构一致性
在实际项目中，保持配置文档与工具设置同步非常重要。我习惯为每个配置项添加注释说明决策依据，这在项目后期或团队交接时能节省大量沟通成本。
