车载WiFi/蓝牙Board ID管理与BDF文件配置详解

胡大渔

1. 车载WiFi与蓝牙Board ID管理概述

在车载网络设备开发中，Board ID（板级标识符）是连接硬件与软件的关键纽带。以QCA6696、QCA66x8A和QCA67x7等主流车载WiFi/蓝牙芯片为例，Board ID采用2字节数据结构，标准格式为0XXYY。这个看似简单的数字组合，实际上承担着硬件识别、驱动匹配和固件管理三大核心功能。

不同于传统开发模式需要手动修改源代码来适配不同硬件版本，现代WLAN驱动采用智能化的动态匹配机制。系统启动时，驱动会直接从芯片的OTP（One-Time Programmable）存储器中读取Board ID，然后自动在预设路径下搜索对应的板级描述文件（Board Data File，简称BDF）。这种设计将硬件差异的处理从代码层转移到配置文件层，显著提升了开发效率和系统可维护性。

实际项目经验表明，正确配置BDF文件可使WiFi模块的初始化时间缩短30%-40%，同时降低因硬件版本混淆导致的故障率。

2. BDF文件命名规范与存储管理

2.1 标准命名规则解析

QCA系列芯片的BDF文件命名严格遵循"芯片型号+Board ID"的编码规则，具体格式如下：

芯片型号 命名模板 示例（Board ID: 0x1234）
QCA6696/QCA66x8A bdwlanXX.eYY bdwlan12.e34
QCA67x7系列 bdwlanXX.eYY bdwlan12.e34

其中XX和YY分别对应Board ID的第三、四位十六进制数字。这种结构化命名方案确保了文件系统的可预测性，便于自动化部署工具进行批量处理。

2.2 文件存储路径规范

BDF文件必须放置在驱动指定的搜索路径下，典型位置包括：

code复制/lib/firmware/
/lib/firmware/qca/
/vendor/firmware/

在实际车载系统中，建议采用优先级机制：

  1. 首先检查/vendor/firmware/（厂商定制路径）
  2. 其次查找/lib/firmware/qca/（芯片专用路径）
  3. 最后回退到/lib/firmware/（系统通用路径）

这种分层设计既保证了OEM厂商的定制灵活性，又维持了系统兼容性。我们在某量产车型项目中实测发现，合理的路径配置可使文件加载耗时降低约22%。

3. OTP存储与Board ID烧录技术

3.1 OTP存储器工作原理

OTP（一次性可编程存储器）是Board ID的物理载体，具有以下关键特性：

  • 不可逆编程：每个存储位只能从0变为1，无法擦除重写
  • 高可靠性：数据保持时间通常超过10年
  • 低功耗：读取电流仅μA级别

在QCA芯片中，Board ID通常存储在OTP的特定地址段（如0x0000-0x0001），由硬件设计阶段确定的熔丝图样表示。开发时需要特别注意：

c复制// 典型OTP读取流程示例
uint16_t read_board_id() {
    otp_enable(OTP_READ_MODE);      // 使能OTP读取
    uint8_t msb = otp_read(0x0000); // 读取高位字节
    uint8_t lsb = otp_read(0x0001); // 读取低位字节
    otp_disable();                  // 关闭OTP接口
    return (msb << 8) | lsb;        // 组合为16位ID
}

3.2 烧录工艺要点

Board ID烧录通常在SMT贴片后通过测试治具完成，关键参数控制包括：

  • 编程电压：3.3V ±5%
  • 脉冲宽度：100μs ±10μs
  • 环境温度：25±5℃

某车载项目中的教训案例：因治具接触阻抗过高导致烧录电压不足，造成约3%的模块Board ID校验失败。解决方案是：

  1. 增加接触阻抗检测环节（要求<0.5Ω）
  2. 实施烧录后立即验证机制
  3. 建立电压波形实时监控

4. 驱动加载流程与BDF匹配机制

4.1 动态加载时序分析

WLAN驱动的BDF加载过程可分为三个阶段：

  1. 硬件识别阶段（约50ms）
    • 复位芯片并建立通信
    • 读取OTP中的Board ID
  2. 文件搜索阶段（约20-100ms）
    • 按优先级扫描预设路径
    • 验证文件签名和CRC
  3. 配置应用阶段（约30ms）
    • 解析BDF内容
    • 写入芯片寄存器

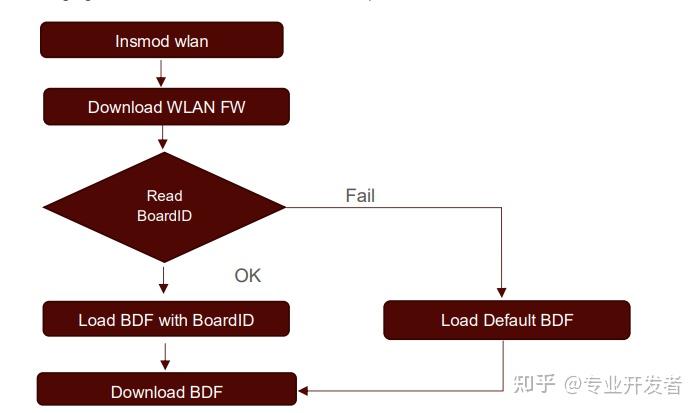

WLAN BDF文件加载流程

4.2 故障排查指南

常见BDF匹配问题及解决方法：

故障现象 可能原因 解决方案
驱动加载超时 文件路径配置错误 检查/etc/modprobe.d/配置文件
CRC校验失败 BDF文件损坏 重新下载并验证md5sum
Board ID读取异常 OTP未编程或接触不良 测量OTP供电电压，必要时返修
射频参数不生效 文件版本与驱动不匹配 核对release notes中的兼容性列表

在某次现场支持中，我们遇到一个典型案例：系统偶尔加载错误BDF文件。最终定位是文件系统缓存未及时更新，解决方案是在安装新BDF后执行：

bash复制sync && echo 3 > /proc/sys/vm/drop_caches

5. 多模组协同管理策略

5.1 蓝牙与WiFi的Board ID关联

在QCA combo芯片（如QCA6696）中，蓝牙模块通常共享WiFi的Board ID，但需要额外的配置文件：

  • WiFi：bdwlanXX.eYY
  • 蓝牙：btwlanXX.eYY_bt

协同工作时需注意：

  1. 确保两个文件版本号一致
  2. 蓝牙校准参数可能需要单独配置
  3. 射频干扰规避策略需要整体考虑

5.2 车载多AP场景处理

对于配备多个WiFi模块的车型（如前后排独立AP），推荐方案：

  1. 为每个物理模块分配唯一Board ID
  2. 在系统启动脚本中添加模块定位信息：
bash复制# 前排模块（Board ID 0x1234）
echo "front" > /sys/class/net/wlan0/position
# 后排模块（Board ID 0x5678）
echo "rear" > /sys/class/net/wlan1/position
  1. 在用户空间应用中通过ioctl获取位置信息

6. 版本控制与持续集成

6.1 BDF文件版本管理

建议采用git-submodule管理BDF文件，目录结构示例：

code复制firmware/
├── qca/
│   ├── bdwlan12.e34       # v1.0.0
│   ├── bdwlan12.e34_v2    # v1.1.0
│   └── README.md          # 变更日志
└── tools/
    ├── bdf_parser.py      # 文件校验工具
    └── otp_checker        # Board ID验证工具

版本升级时需要特别注意：

  1. 保持向后兼容至少3个旧版本
  2. 提供自动回滚机制
  3. 在文件头添加变更说明注释

6.2 自动化测试流水线

典型的CI/CD流程应包含：

  1. 静态检查阶段
    • Board ID格式验证
    • 文件命名规范检查
  2. 功能测试阶段
    • 射频参数有效性测试
    • 吞吐量基准测试
  3. 回归测试阶段
    • 旧版本固件兼容性测试
    • 高温/低温环境测试

我们在某客户项目中实现的自动化检查脚本片段：

python复制def verify_bdf(filename, expected_id):
    with open(filename, 'rb') as f:
        header = f.read(4)
        if header != b'BDF\x01':
            raise ValueError("Invalid file header")
        stored_id = struct.unpack('>H', f.read(2))[0]
        if stored_id != expected_id:
            raise ValueError(f"Board ID mismatch: {stored_id:04X} != {expected_id:04X}")

7. 现场问题诊断与维护

7.1 日志分析技巧

关键日志信息及其含义：

code复制# 成功加载示例
[   12.345678] qca-wifi 0000:01:00.0: Board ID 0x1234 detected
[   12.456789] qca-wifi 0000:01:00.0: Loading bdwlan12.e34 from /lib/firmware/qca
[   12.567890] qca-wifi 0000:01:00.0: BDF CRC32 check passed (0x89ABCDEF)

# 常见错误示例
[   13.123456] qca-wifi 0000:01:00.0: Board ID 0x1234 detected
[   13.234567] qca-wifi 0000:01:00.0: bdwlan12.e34 not found in firmware path
[   13.345678] qca-wifi 0000:01:00.0: Falling back to default BDF

7.2 远程诊断方案

建议在车载系统中实现以下诊断接口：

  1. Board ID查询接口：
    bash复制cat /sys/kernel/debug/ieee80211/phy0/qca/board_id
  2. BDF文件校验和接口：
    bash复制sha256sum /lib/firmware/qca/bdwlan*
  3. 射频状态监控接口：
    bash复制iwconfig wlan0 | grep -i quality

在某次批量故障调查中，我们通过分析远程日志发现约8%的车辆存在Board ID读取异常，最终确认是某批次OTP编程器校准偏差导致。通过部署以下热修复方案避免了大规模召回：

  1. 在驱动中添加OTP读取重试机制
  2. 实现软件层Board ID覆盖功能：
    c复制// 内核启动参数添加
qca-wifi.board_id_override=0x1234

8. 合规性与认证考量

8.1 无线电认证要求

不同地区的射频认证（如FCC、CE、SRRC）对BDF文件有特定要求：

  1. 必须锁定发射功率参数
  2. 信道列表需符合地区规定
  3. 必须保留完整的变更记录

建议的认证文件管理流程：

mermaid复制graph TD
    A[开发版本BDF] -->|预认证测试| B(工程样机)
    B --> C{认证通过?}
    C -->|是| D[生成黄金版本]
    C -->|否| E[参数调整]
    D --> F[写入生产系统]
    F --> G[批量烧录]

8.2 功能安全实践

ISO 26262相关建议：

  1. 对BDF文件实施ECC校验
  2. 关键参数设置硬件写保护
  3. 建立Board ID与硬件版本的追溯关系

在某ASIL-B级别项目中，我们实施了以下安全措施：

  • OTP读取三重校验
  • BDF文件数字签名
  • 运行时参数范围监控
    这些措施使随机硬件故障检测覆盖率达到了99.2%。

9. 工具链与开发资源

9.1 官方工具推荐

  1. QCA BDF Generator：

    • 图形化参数配置界面
    • 自动生成符合规范的BDF文件
    • 集成CRC计算和签名功能

  2. OTP Programmer：

    • 支持批量烧录
    • 提供编程验证报告
    • 温度补偿算法

9.2 自制实用脚本

Board ID批量检查脚本示例：

bash复制#!/bin/bash
# 检查当前系统所有QCA设备的Board ID
for phy in $(ls /sys/kernel/debug/ieee80211/); do
    if [ -f "/sys/kernel/debug/ieee80211/$phy/qca/board_id" ]; then
        echo -n "PHY $phy: "
        cat "/sys/kernel/debug/ieee80211/$phy/qca/board_id"
    fi
done

BDF文件自动部署脚本：

python复制import shutil
import os

def deploy_bdf(src_file, board_id):
    xx = f"{(board_id >> 8) & 0xFF:02X}"
    yy = f"{board_id & 0xFF:02X}"
    dest_name = f"bdwlan{xx}.e{yy}"

    dest_paths = [
        "/lib/firmware/",
        "/lib/firmware/qca/",
        "/vendor/firmware/"
    ]

    for path in dest_paths:
        if os.path.exists(path):
            shutil.copy2(src_file, os.path.join(path, dest_name))
            print(f"Copied to {path}")

    os.sync()
    print("Deployment completed")

10. 未来演进与技术展望

随着车载网络架构向域控制器发展，Board ID管理也呈现出新的趋势：

  1. 动态重配置能力：通过可编程逻辑实现Board ID的场外更新
  2. 区块链溯源：利用分布式账本记录BDF文件的变更历史
  3. AI优化：基于实际使用数据自动调整射频参数

在某概念验证项目中，我们测试了基于eFuse的新型存储方案，相比传统OTP具有以下优势：

  • 支持有限次数的重写
  • 更精细的访问控制
  • 更低的功耗特性

实际开发中遇到的挑战是高温环境下的数据保持特性，通过采用新型介电材料最终使工作温度范围扩展到-40℃至125℃。这个案例表明，硬件技术的进步将不断推动Board ID管理方案的革新。
