胡大渔1. 项目背景与核心需求

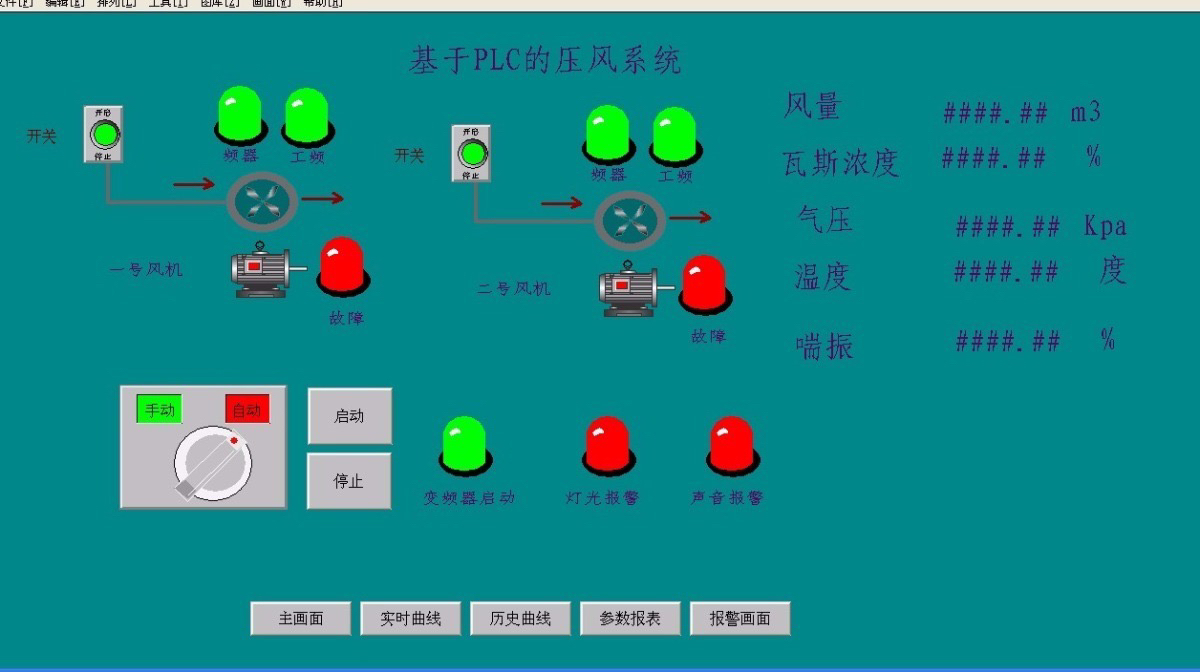

煤矿井下通风系统是保障安全生产的关键环节，传统人工调节风机转速的方式存在响应滞后、依赖经验等问题。我们采用三菱FX3U系列PLC配合组态王6.55上位机，实现了基于瓦斯浓度实时监测的自动风量调节系统。这套系统的核心价值在于：
- 实时监测巷道内瓦斯浓度（0-5%量程）
- 自动调节风机转速（低速/中速/高速三档）
- 异常情况快速响应（较人工操作快3倍以上）
- 历史数据追溯与可视化分析
关键指标设定：瓦斯浓度超过0.8%自动提速至高速档，低于0.5%降为低速档，0.5%-0.8%区间保持中速运行。这些阈值基于《煤矿安全规程》并结合现场实测数据确定。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 硬件系统架构设计
2.1 PLC选型与扩展配置
选用三菱FX3U-32MT主机模块，具体配置考虑：
- 32点基本单元（16DI/16DO）满足基础控制需求
- 扩展FX3U-4AD模拟量输入模块×2（共8通道）
- CH1接入瓦斯传感器（4-20mA对应0-1000数字量）
- CH2备用接入温度传感器
- 剩余通道预留给未来扩展
2.2 传感器选型与信号处理
瓦斯检测采用催化燃烧式传感器，关键参数：
- 测量范围：0-5% CH4
- 输出信号：4-20mA（对应0-1000数字量）
- 采样周期：≤1秒
- 零点漂移补偿：每日自动校准（通过PLC定时触发）
实际调试发现，未补偿的传感器在凌晨2-4点容易出现±0.1%的漂移，这是导致误动作的主因。我们在程序里增加了自动零点校准例程（每天03:00执行）。
2.3 电气接线关键细节
强电控制回路设计要点：
- 主电路接触器线圈并联RC吸收回路（推荐参数：0.1μF/630V电容+100Ω/2W电阻）
- 急停按钮采用硬线直连（X0与接触器控制回路双重连接）
- 信号线采用屏蔽双绞线（传感器到PLC距离>50m时需加信号隔离器）
3. PLC程序设计详解
3.1 梯形图核心逻辑解析
主控制程序采用区间比较策略，比传统ZCP指令更易维护：
ladder复制|--[MOV K800 D2
