1. BLDC无位置传感器控制概述
无刷直流电机(BLDC)因其高效率、高功率密度和长寿命等优势,在工业自动化、电动汽车和家用电器等领域得到广泛应用。与传统有刷电机不同,BLDC电机需要通过电子换相来控制转子位置,这就带来了位置检测的需求。
在实际应用中,机械式位置传感器(如霍尔传感器)会增加系统成本、降低可靠性,并且在高温、高振动等恶劣环境下容易失效。因此,无位置传感器控制技术应运而生,它通过算法估算转子位置,省去了物理传感器,成为当前BLDC控制领域的研究热点。
无位置传感器控制的核心挑战在于:如何仅通过测量电机端电压和相电流,准确估算转子位置和转速。
2. 系统整体设计方案
2.1 双闭环控制架构
本系统采用经典的转速-电流双闭环控制结构:
- 外环(转速环):比较给定转速与实际转速,通过PI控制器输出q轴电流参考值
- 内环(电流环):跟踪q轴电流参考值,通过PI控制器输出q轴电压参考值
- 坐标变换:将电压参考值从旋转坐标系(dq)转换到静止坐标系(αβ)
- PWM调制:生成驱动逆变器的PWM信号
这种结构具有良好的动态响应和抗干扰能力,是工业界广泛采用的成熟方案。
2.2 无位置传感器算法选择
常见的无位置传感器算法包括:
- 反电动势过零检测法
- 滑模观测器法
- 模型参考自适应法
- 高频注入法
本设计采用反电动势观测器方法,因其实现简单、计算量适中,适合大多数中高速应用场景。其基本原理是通过测量相电压和相电流,估算出反电动势,进而计算出转子位置。
3. Simulink模型搭建详解
3.1 主电路建模
主电路包含以下关键组件:
matlab复制% 直流电源
add_block('sps/Elements/DC Voltage Source', [model_name '/DC Source'], ...
'Position', [50 300 80 330], 'Amplitude', 'Vdc');
% 三相逆变桥
add_block('sps/Power Electronics/Universal Bridge', [model_name '/Inverter'], ...
'Position', [120 250 170 380], 'Power electronics', 'MOSFET/Diode', ...
'Number of bridge arms', '3', 'Snubber resistance', '1e5', 'Snubber capacitance', 'inf');
% BLDC电机模型
add_block('sps/Machines/Permanent Magnet Synchronous Machine', [model_name '/BLDC Motor'], ...
'Position', [220 250 270 380], 'Rotor type', 'Salient-pole', ...
'Parameterization', 'Standard', 'Rs', 'Rs', 'Ld', 'Ls', 'Lq', 'Ls', ...
'Flux linkage', 'Ke', 'J', 'J', 'B', 'B', 'P', 'P', 'Initial rotor angle', '0');
注意:Simulink中没有专门的BLDC模块,我们使用PMSM模块并通过参数设置模拟BLDC特性。关键是将Ld和Lq设为相同值,并配置梯形波反电动势。
3.2 测量系统设计
测量环节包括:
- 两相电流测量(Ia, Ib)
- 两相电压测量(Va, Vb)
- 转速测量(仅用于监控,不参与控制)
matlab复制% 电流测量
add_block('sps/Measurements/Current Measurement', [model_name '/Ia Meas'], 'Position', [180 260 200 280]);
add_block('sps/Measurements/Current Measurement', [model_name '/Ib Meas'], 'Position', [180 300 200 320]);
% 电压测量
add_block('sps/Measurements/Voltage Measurement', [model_name '/Va Meas'], 'Position', [180 340 200 360]);
add_block('sps/Measurements/Voltage Measurement', [model_name '/Vb Meas'], 'Position', [180 380 200 400]);
3.3 反电动势观测器实现
观测器采用S-Function实现,核心代码如下:
matlab复制function sys = mdlOutputs(t,x,u)
% 根据估算的反电动势计算角度
Ea = x(1);
Eb = x(2);
% 简单的反正切计算角度
theta_hat = atan2(Eb, Ea);
% 处理角度跳变
if theta_hat < 0
theta_hat = theta_hat + 2*pi;
end
sys = theta_hat;
观测器通过以下方程估算反电动势:
code复制dEa/dt = k*(Va - Rs*Ia - Ea_hat)/Ls
dEb/dt = k*(Vb - Rs*Ib - Eb_hat)/Ls
其中k为观测器增益,需要根据实际系统调试。
3.4 双闭环控制器设计
转速环和电流环均采用PI控制器,参数整定方法:
-
电流环:带宽通常设为开关频率的1/10~1/5
- P项:10
- I项:50
-
转速环:带宽约为电流环的1/10
- P项:0.5
- I项:5
matlab复制% 电流环PI
add_block('simulink/Continuous/PI Controller', [model_name '/PI Iq'], ...
'Position', [400 250 450 290], 'P', '10', 'I', '50');
% 转速环PI
add_block('simulink/Continuous/PI Controller', [model_name '/PI Speed'], ...
'Position', [250 250 300 290], 'P', '0.5', 'I', '5');
4. 关键技术与调试要点
4.1 启动策略设计
无位置传感器控制在零速或低速时无法准确检测反电动势,因此需要特殊启动方法:
- 预定位阶段:给固定绕组通电,将转子拉到已知位置
- 开环加速阶段:按预定加速度斜坡增加频率
- 切换闭环阶段:当反电动势足够大时切换到闭环控制
4.2 观测器参数调试
观测器性能取决于以下参数:
- 电机参数准确性(Rs, Ls)
- 观测器增益k
- 采样时间Ts
调试步骤:
- 确保电机参数准确
- 从较小k值开始,逐步增加至响应快速且稳定
- 检查估算角度与实际角度(如有传感器)的偏差
4.3 常见问题排查
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 电机不转 | 启动策略失效 | 检查预定位和开环加速参数 |
| 转速波动大 | PI参数不合适 | 减小转速环P值,增加I值 |
| 观测器发散 | 电机参数错误 | 重新测量Rs, Ls并更新模型 |
| 电流过大 | PWM死区不足 | 增加死区时间或检查驱动电路 |
5. 仿真结果分析
运行仿真后,可以通过Scope观察以下关键波形:
- 转速响应:应能快速跟踪给定值,超调量<10%
- 相电流波形:应为120°方波,幅值稳定
- 估算角度误差:应<5°电气角度

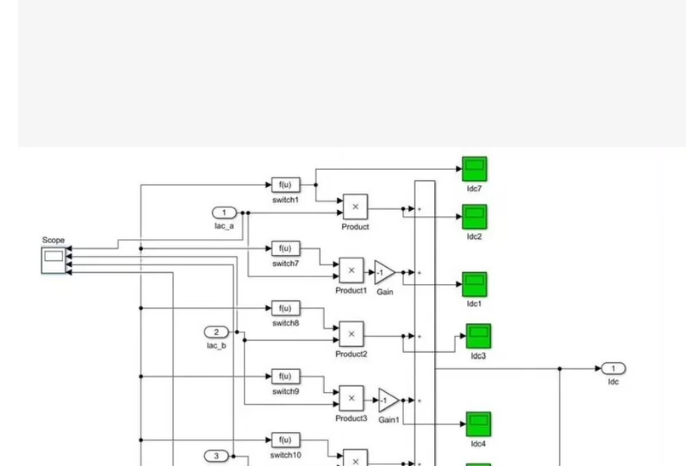

典型波形如下图所示:

6. 工程实践建议
- 参数敏感性分析:电机参数变化对无位置控制影响较大,建议在实际系统中加入在线参数辨识
- 抗干扰设计:增加电流滤波和角度补偿算法,提高系统鲁棒性
- 代码优化:将S-Function转换为Embedded MATLAB Function,便于生成嵌入式代码
- 实验验证:先在半载以下运行,确认观测器稳定后再逐步增加负载
我在实际项目中发现,无位置控制在以下场景需要特别注意:
- 快速加减速时容易丢失同步
- 负载突变可能导致观测器暂态误差增大
- 低速运行时性能下降
建议在这些工况下增加保护逻辑和特殊处理算法。
