XPLC002E运动控制器配置与EtherCAT通信实战指南

1. 硬件环境搭建

作为一名在工业自动化领域摸爬滚打多年的工程师，我深知运动控制系统的环境配置对整个项目成败的决定性作用。今天以XPLC002E这款EtherCAT总线型运动控制器为例，带大家走一遍完整的配置流程。这个控制器最大特点是支持双伺服驱动，在小型自动化设备中应用非常广泛。

1.1 控制器与伺服选型要点

XPLC002E控制器搭配台达ASDA-A2系列伺服是最常见的组合方案。选择这个配置主要基于三点考虑：

1. 性价比：相比日系品牌，台达伺服在保持良好性能的同时价格更具优势
2. 兼容性：XPLC002E对台达A2系列伺服的原生支持最好，参数配置最简便
3. 扩展性：双伺服接口设计可以满足大多数两轴设备的控制需求

实际选型时要注意伺服功率匹配。我们使用的ASDA-A2-0721-E是750W型号，适合负载惯量在0.001-0.01kg·m²范围内的应用场景。

1.2 电气接口详解

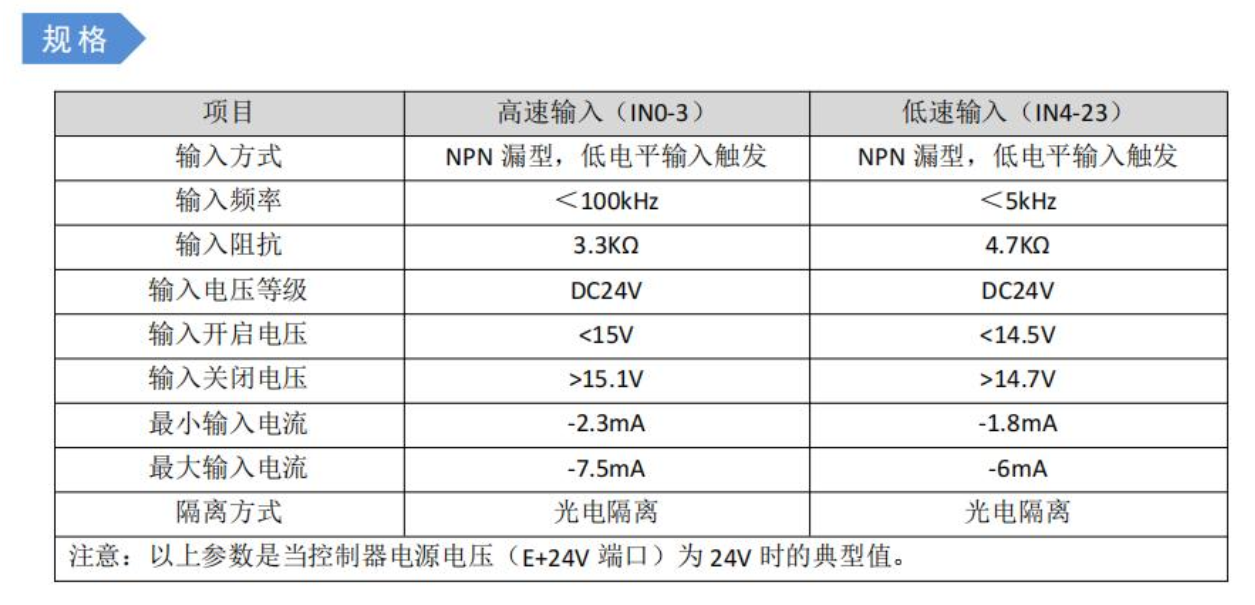

控制器的IO接口采用NPN型设计，这是工业现场最常见的接口类型。有几个关键细节需要注意：

• 输入电路：采用光耦隔离，低电平有效（0-5V为低，15-24V为高）
• 输出驱动：集电极开路输出，最大负载电流200mA
• 端子定义：输入口X0-X15对应物理端子IN0-IN15，输出口Y0-Y7对应OUT0-OUT7

输入口功能分布图（注意COM端必须接24V-）

2. 软件环境配置

2.1 RTSys安装避坑指南

官方下载的RTSys软件包（当前最新版是V2.3.6）安装时有几个关键点：

1. 安装路径：强烈建议使用默认路径，自定义路径可能导致驱动注册失败
2. 防火墙设置：安装时要临时关闭防火墙，否则网络通信组件可能被拦截
3. 管理员权限：右键选择"以管理员身份运行"安装程序

code复制典型安装问题排查：
1. 若连接时提示"驱动未加载"，需手动运行安装目录下的ZmotionDrvTool.exe
2. 软件界面显示异常时，右键属性-兼容性-更改高DPI设置-替代高DPI缩放行为

2.2 网络连接配置

控制器默认IP是192.168.0.100，若需修改IP地址要注意：

1. 必须与工控机在同一网段
2. 子网掩码通常设为255.255.255.0
3. 修改后需重启控制器生效

实测发现，使用优质六类网线可以显著降低EtherCAT通信丢包率。我曾遇到过因网线质量问题导致的轴抖动现象，更换线材后立即解决。

3. 基础编程实战

3.1 第一个控制程序

下面这个Demo程序展示了最基本的IO控制逻辑，包含几个关键知识点：

basic复制WHILE 1
    '读取X13输入状态
    IF IN(13)=1 THEN
        VR(100)=10  '将10写入保持寄存器VR100
    ELSE
        VR(100)=0
    ENDIF

    '持续输出Y13
    OP(13,TRUE)

    DELAY(10) '10ms周期
WEND

程序要点解析：

1. WHILE 1...WEND构成主循环，没有这个结构程序只执行一次
2. VR()是掉电保持寄存器，适合存储需要持久化的参数
3. DELAY(10)设置10ms周期，避免CPU占用率100%

3.2 多任务管理技巧

通过设置不同任务号可以实现多任务并行执行。经验分享：

• 任务号越小优先级越高（0最高，31最低）
• 运动控制任务建议放在0-3号高优先级
• 人机界面等非实时任务可以放在10号以后
• 每个任务的内存空间是独立的

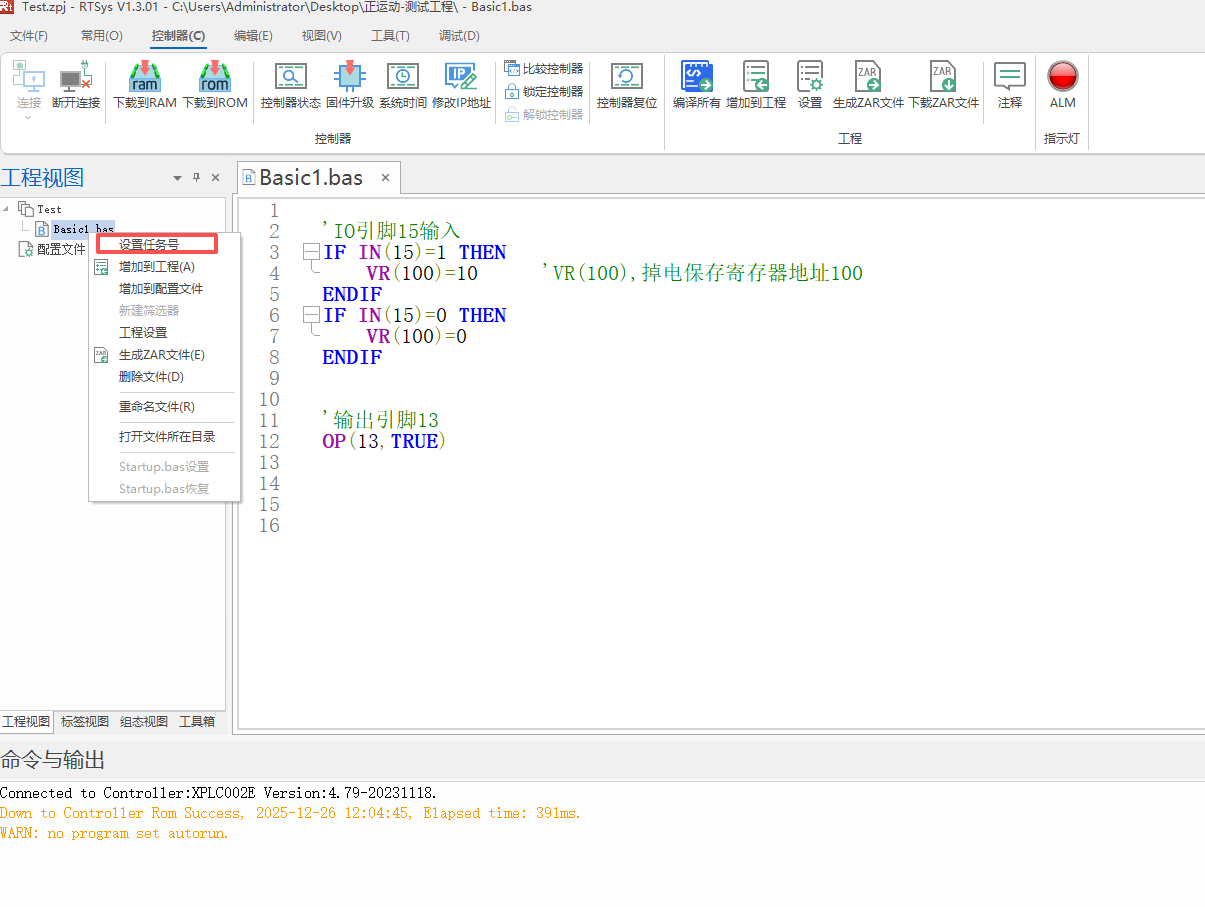

任务优先级设置界面（注意资源冲突检测）

4. 轴配置进阶

4.1 实轴与虚轴配置

XPLC002E支持2个实轴+10个虚轴的配置，实际使用中要注意：

1. 实轴参数：

   • 伺服型号选择"ASDA-A2"
   • 电子齿轮比建议设为电机编码器分辨率/机械导程
   • 软限位必须设置，防止机械碰撞

2. 虚轴应用：

   • 可用于模拟测试
   • 作为实轴的同步跟随轴
   • 实现复杂的坐标变换

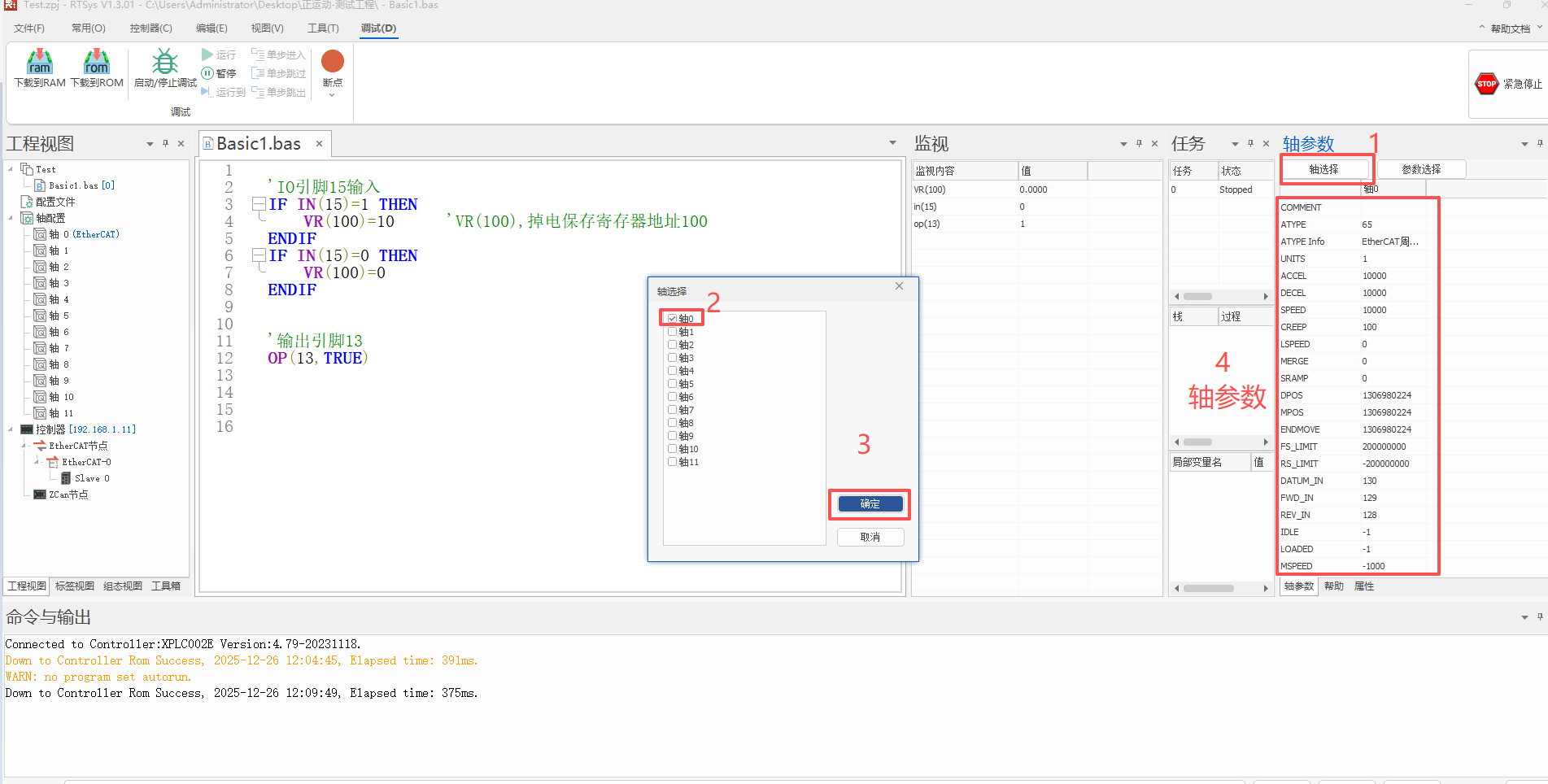

轴参数配置界面（注意单位统一）

4.2 固件升级实操

遇到控制器固件过旧时，升级流程如下：

1. 准备zfm格式的固件文件（务必确认型号匹配）
2. 进入Zbios模式：断电→按住Config键→上电→LED快闪时松开
3. 通过RTSys的固件升级工具选择文件
4. 等待进度条完成（约3-5分钟）
5. 自动重启后验证版本号

我曾遇到过因USB转串口线质量差导致的升级失败案例，后来改用原生串口就再没出过问题。这也提醒我们，工业现场的设备连接一定要用可靠的线材。

5. 调试经验分享

5.1 常见故障排查

根据多年现场经验，整理了几个典型问题及解决方法：

5.2 性能优化建议

1. 通信周期：EtherCAT建议设置为1-2ms，过短会增加CPU负载
2. 程序结构：将耗时操作放在低优先级任务中
3. 内存管理：定期清理不用的变量，特别是数组
4. 监控技巧：善用Watch窗口实时观察关键变量

在最近的一个贴标机项目中，通过优化任务分配和调整通信周期，将控制响应时间从15ms降低到了8ms，这让我深刻体会到合理配置的重要性。
